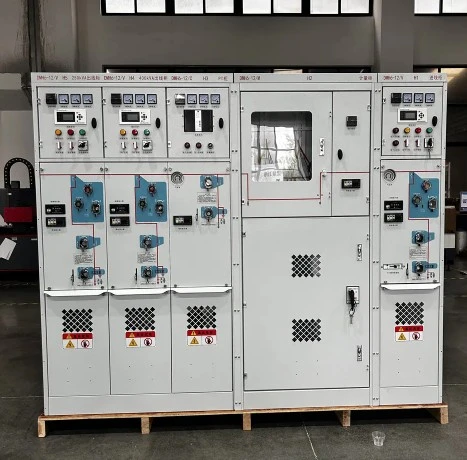

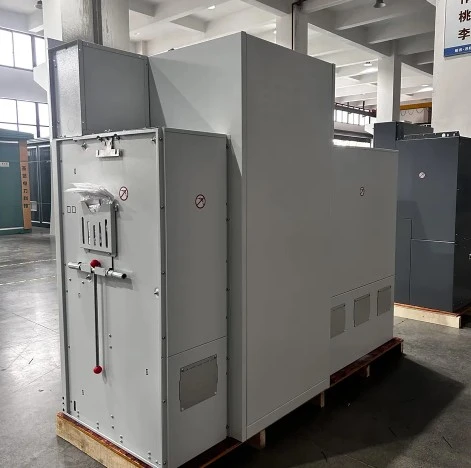

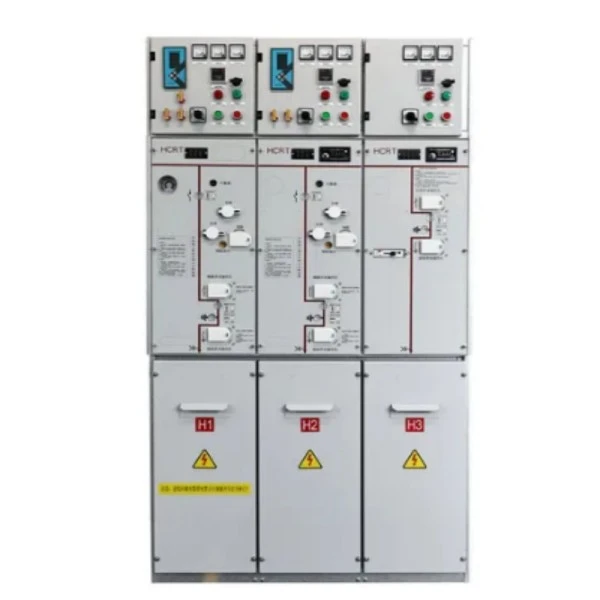

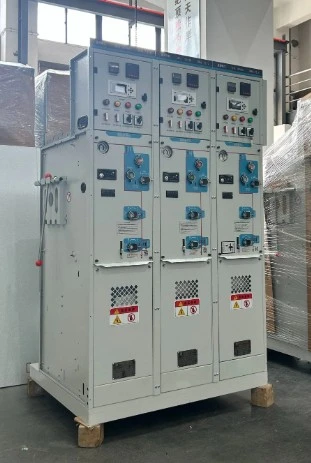

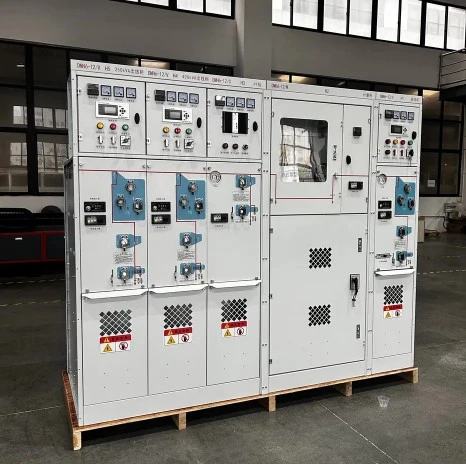

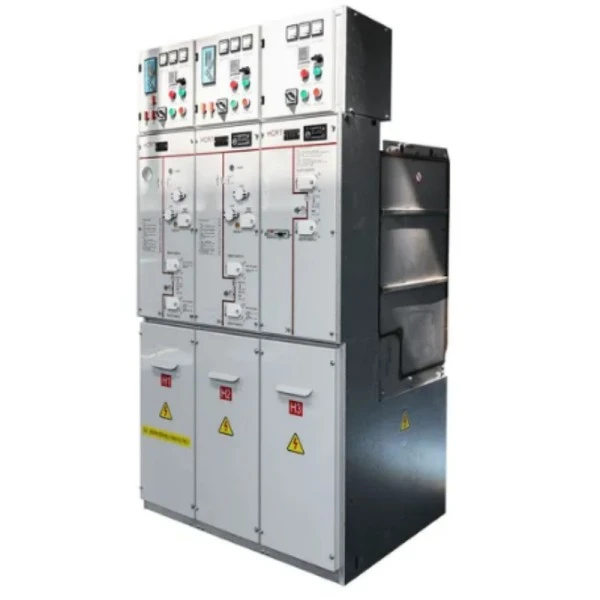

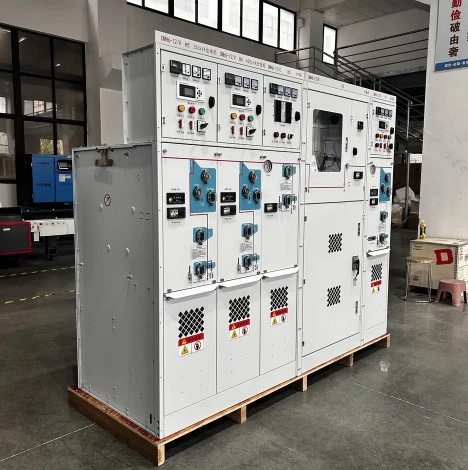

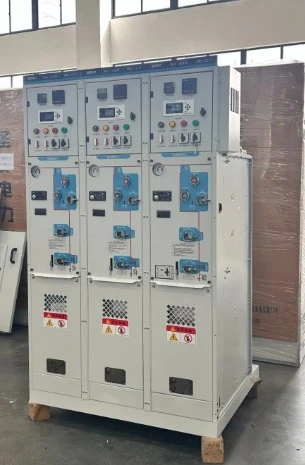

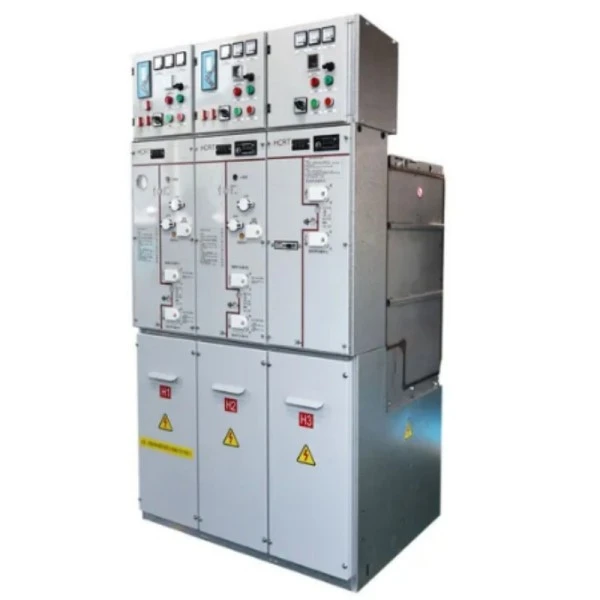

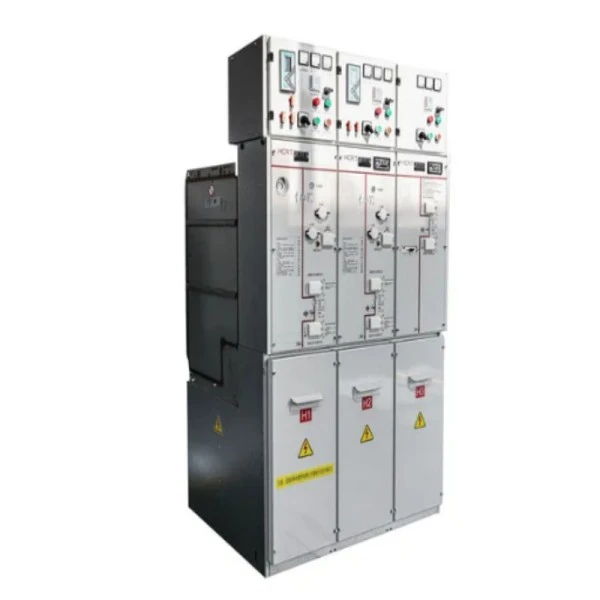

35kv mellemspænding Sf6 forseglet koblingsudstyr

Det 35 kV mellemspænding SF6 forseglede koblingsudstyr er en fabriksmonteret, metalindkapslet elektrisk enhed, der bruger svovlhexafluorid (SF6) gas som både et isolerende og lysbuedæmpende medium. I modsætning til konventionelt åbent koblingsudstyr er alle strømførende dele --- inklusive afbryderen, afbryderen og jordingskontakten --- hermetisk forseglet inde i en rustfri ståltank fyldt med SF6-gas ved et kontrolleret tryk.

Hvad kan det gøre?

Primært er dette 35 kV mellemspænding SF6 forseglede koblingsudstyr ansvarlig for at modtage, distribuere og kontrollere elektrisk energi i 35 kV strømnetværk. Det beskytter transformere, motorer og feedere mod overbelastninger, kortslutninger og transiente overspændinger. Når der opstår en fejl, slukker SF6-afbryderen lysbuen inden for millisekunder, hvilket sikrer minimal skade på downstream-udstyr. Derudover muliggør den fjernbetjening og statusovervågning i realtid, hvilket gør den til en kernekomponent i moderne smarte net. I det væsentlige erstatter det voluminøse luftisolerede koblingsudstyr (AIS) i applikationer, hvor pladsen er begrænset, eller miljøforholdene er strenge.

Produktfordele

Når man vurderer 35kV mellemspænding SF6 forseglet koblingsudstyr, skiller Lugao Powers løsning sig ud gennem fem store fordele:

1. Ultra-høj pålidelighed: Fordi SF6-gassen giver overlegen dielektrisk styrke (ca. 3 gange luftens), er de interne komponenter immune over for støv, fugt, salttåge og forurening. Dette resulterer i en ekstrem lav fejlrate - mindre end 0,1 % over ti års drift.

2. Kompakt fodaftryk: Det forseglede design reducerer drastisk fase-til-fase og fase-til-jord frigange. En typisk Lugao 35kV SF6-ringhovedenhed fylder kun 1,2 m² pr. feeder sammenlignet med 3,5 m² for AIS. Dette giver forsyningsselskaber og industrianlæg mulighed for at eftermontere eller udvide inden for eksisterende bygningsfodspor.

3. Vedligeholdelsesfri drift: Da alle bevægelige dele fungerer i et tørt, forseglet SF6-miljø, er der ikke behov for regelmæssig rengøring, kontaktjustering eller test af isolationsmodstand. Den eneste anbefalede kontrol er en gastrykmåler, der aflæser en gang hver sjette måned. Over en 20-årig levetid sparer dette op til 70 % i driftsudgifter.

4. Forbedret sikkerhed for personalet: Den metalindkapslede, svejsede tank er klassificeret til intern buefejl (IAC) op til 50kA/1s. Selv under en intern fejl leder overtryksventilen varme gasser til en sikker udstødningskanal - aldrig mod en operatør. Alle låse overholder IEC 62271-200.

5. All-Weather Ydeevne: Fra -40°C i alpine transformerstationer til +55°C i ørkensolfarme, dette 35kV mellemspænding SF6 forseglede koblingsudstyr fungerer uden derating. Der kræves ingen sporopvarmning eller aircondition inde i kabinettet.

Produktegenskaber

● Lugao Powers 35 kV mellemspænding SF6 forseglede koblingsudstyr inkorporerer følgende specifikke tekniske funktioner:

1. Svejset rustfri ståltank: 3 mm tyk, 316L kvalitet, heliumlækagetestet til mindre end 0,1 % pr. år. Ingen pakninger eller O-ringe udsat for atmosfæren.

2. Trepositionskontakt: Integreret belastningsafbryder, afbryder og jordingskontakt i én mekanisme. Mekanisk aflåsning forhindrer ukorrekte sekvensoperationer.

3. SF6-trykmåler (temperatur-kompenseret): Giver ægte trykaflæsning uanset omgivelsestemperaturen. Grøn zone = 0,12–0,14 MPa (absolut). Lavtryksalarmkontakter tilgængelige til fjernovervågning.

4. Vacuum Circuit Breaker Option: Til foderbeskyttelse kombinerer en indbygget vakuumafbryder med SF6 ekstern isolering vakuums høje brydeevne med SF6s isoleringsstyrke. Nominel kortslutningsbryderstrøm: 31,5kA.

5. Kabelrum: Stort, aftageligt frontdæksel giver nem adgang til kabelskoinstallation. Velegnet til enkeltleder kobber- eller aluminiumkabler op til 500 mm².

6. Magnetisk eller fjederaktuator: Tilgængelig enten som en magnetisk aktuator (til 100.000 mekaniske operationer) eller en fjedermekanisme med lagret energi (til omkostningsfølsomme projekter).

7. Frontpanel Mimic Bus: Et klart, indgraveret en-linje diagram med LED-indikatorer for kontaktposition, jordingsstatus og SF6-tryk.

8. Hjælpekontakter: 6NO + 6NC, normeret til 220V DC, direkte drevet fra hovedakslen (ingen knaster til at glide).

Produktanvendelse

Alsidigheden af ​​35kV mellemspænding SF6 forseglet koblingsudstyr gør det velegnet til følgende applikationer:

1. Vindmølleparker: Anvendes i hver turbines tårnbase eller i offshore platforms samleringe. Tåler vibrationer, saltspray og trange rum.

2. Solcelleanlæg: Installeret ved kombinationsboksudgange og step-up transformer primær side. Det forseglede design forhindrer støvindtrængning i ørkenmiljøer.

3. Industrielle understationer: Stålværker, cementfabrikker og petrokemiske faciliteter, hvor kontinuerlig produktion kræver høj oppetid. SF6-koblingsudstyret forsyner store motorer (3MW–10MW) og lysbueovne.

4. Datacentre: Giver pålidelig 35kV indgående forsyning til backup-generatorer og UPS-systemer. Dens kompakte størrelse giver mere gulvplads til IT-reoler.

5. Railway Traction Substations: Til elektrificerede jernbaner ved 27,5 kV eller 35 kV systemer. DeSF6 koblingsudstyrhåndterer hyppig skift (op til 5.000 operationer/år) uden kontaktslid.

6. Underjordiske transformerstationer: I bycentre eller kommercielle komplekser, hvor jord er uoverkommeligt dyrt. Koblingsudstyret kan stables i to etager inde i en 2,5 m høj hvælving.

7. Sekundær forsyningsfordeling: Som en ringhovedenhed (RMU) til at forsyne boligblokke eller små industriparker fra en 35kV-sløjfe.

Standarder vi overholder

Lugao Powers 35 kV mellemspænding SF6 forseglet koblingsudstyr er designet og fremstillet i henhold til internationale og industristandarder for at sikre sikkerhed, pålidelighed og lang levetid.

Produktionsdetaljer

Hver enhed af Lugao Powers 35 kV mellemspænding SF6 forseglede koblingsudstyr gennemgår strenge fremstillingstrin:

● Tankfremstilling: Laserskårne 316L rustfri stålplader er robotsvejset i en jig. Alle svejsninger er inspiceret med farvestofpenetrant og røntgen for nålehuller. Hver tank bliver derefter tryktestet ved 0,3 MPa (2*driftstryk) i 24 timer.

● Overfladebehandling: Udvendigt er fosfateret og belagt med RAL 7035 epoxy polyesterpulver (minimum 80μm tykkelse). Saltspraymodstand: 1.000 timer.

● SF6-gasbehandling: Efter samling af alle interne komponenter (bøsninger, kontakter, aktuatorer) evakueres tanken til < 10 Pa. Derefter fyldes SF6-gas med renhed >99,97% til 0,12 MPa absolut. Dugpunktet er verificeret ved < -50°C.

● Mekanisk udholdenhedstest: Hver betjeningsmekanisme cykles 500 gange (åben/luk/jord) på en testbænk før den endelige samling.

● Højspændingstest: 70kV/1min strømfrekvens modstår spænding (tør) og 110kV/1,2/50μs lynimpulstest.

● Måling af delvis afladning: Mindre end 5pC ved 1,1× nominel spænding (38,5kV). Målt med bredbånds PD-detektor.

● Lækagedetektion: En sniffersonde (halogendetektor) scanner hver svejsesøm og bøsningsflange. Lækageprocent garanteret < 0,1 % pr. år.

● Sporbarhed: Hvert koblingsudstyr modtager en unik QR-kode. QR-koden linker til en fabrikstestrapport inklusive tryktestkurver, PD-niveauer og gaspåfyldningsdato.

SF6 forseglet koblingsudstyr vs luftisoleret koblingsudstyr (AIS)

Ofte stillede spørgsmål (FAQ)

Spørgsmål 1: Hvor ofte skal det 35 kV mellemspænding SF6 forseglede koblingsudstyr genopfyldes?

A: Under normale forhold er lækageraten under 0,1% pr. år. Ved 0,12 MPa indledende fyldning ville det tage over 20 år at falde til alarmgrænsen (0,10 MPa). Vi anbefaler at kontrollere trykmåleren hver 6. måned. Ingen genopfyldning er typisk nødvendig inden for den etårige garantiperiode, medmindre der er en forseglingsfejl.

Q2: Er SF6-gas miljøskadelig? Og tilbyder Lugao alternativer?

A: SF6 har et højt globalt opvarmningspotentiale (GWP = 23.500). Lugaos 35 kV mellemspænding SF6 forseglede koblingsudstyr bruger dog mindre end 2 kg pr. enhed, og vores forseglede tankdesign eliminerer stort set emissioner. Til projekter, der kræver grøn gas, tilbyder vi en valgfri "Green Gas" (C5-FK) påfyldning med 99 % lavere GWP, dog med en let reduceret isoleringsgrad.

Q3: Kan dettekoblingsudstyrbruges udendørs uden en ekstra indkapsling?

A: Ja, selve det 35 kV mellemspænding SF6 forseglede koblingsudstyr er IP67-klassificeret for den forseglede tank og IP4X for lavspændingsrummet. Til direkte udendørs installation anbefaler vi dog at bestille "vejrbestandig emhætte" (tilfører IP54-klassificering til hele skabet). Ellers skal du installere den i en grundlæggende kiosk eller transformerstationsbygning.

Q4: Dækker et års garanti selve SF6-gassen?

A: Ja, hvis en lækage bekræftes (ved hjælp af en sæbeboble eller detektortest) i løbet af garantiperioden, vil Lugao levere en erstatningsgascylinder og genforsegle fittingen uden beregning. Men hvis lækagen skyldes fysiske skader (f.eks. en gaffeltruck, der rammer tanken), er reparationen fakturerbar.

Spørgsmål 5: Kan jeg eftermontere en ekstern SCADA-grænseflade til dette koblingsudstyr?

A: Alle enheder leveres med standard 6NO+6NC hjælpekontakter klar til tilslutning til en RTU eller PLC. Til avanceret overvågning tilbyder vi et valgfrit plug-in-modul med Modbus RTU (RS485) eller IEC 61850 (Ethernet) udgange, der giver SF6-tryk, kontaktposition og driftstællerdata i realtid.

Vores strømlinede produktions- og leveringsproces
