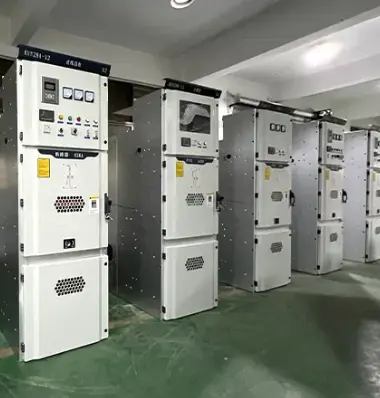

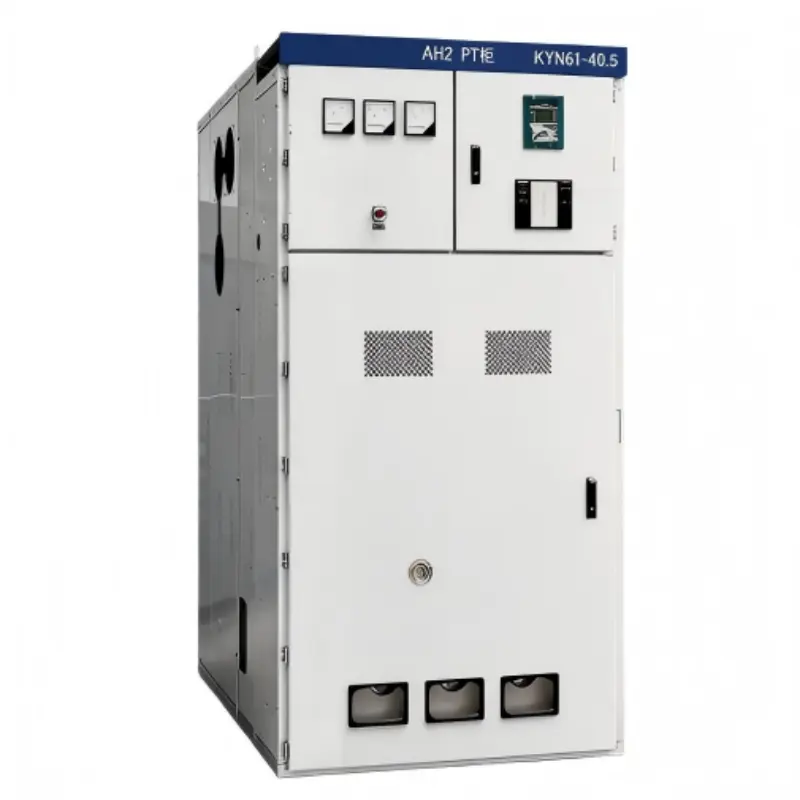

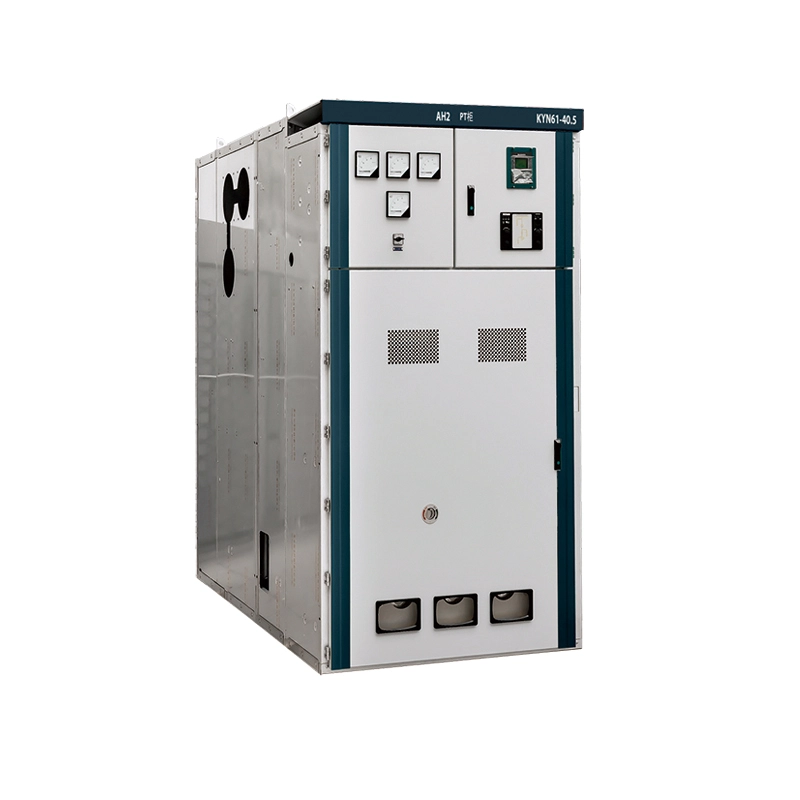

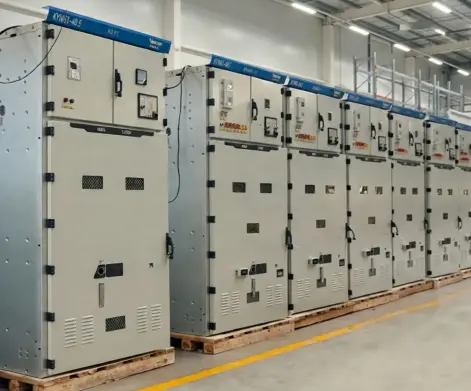

KYN højspændingsluftisoleret panelkoblingsudstyr

Hvad er KYN højspændingsluftisolerede panelkoblingsudstyr?

Switchgear er et metalbeklædt, luftisoleret, indendørs mellemspændingskoblingsudstyr designet til trefasede vekselstrømssystemer, der arbejder ved 3,6 kV til 40,5 kV, 50 Hz eller 60 Hz.

"KYN"-betegnelsen følger kinesisk national standardnavngivning

K – metalbeklædt

Y – vogntype

N – indendørs

Unlike gas-insulated switchgear (GIS) that uses SF6, the KYN series relies on atmospheric air as the primary dielectric medium between live parts and earth.

Hvad kan det gøre?

Dette KYN højspændingsluftisolerede panelkoblingsudstyr fungerer som det centrale knudepunkt til styring, beskyttelse og isolering af højspændingsudstyr. Dens kernefunktioner omfatter:

1. Modtag og distribuer elektrisk strøm – Hovedskinnen modtager indgående strøm fra en transformer eller generator og distribuerer den derefter til flere udgående fødere. Hver feeder kan skiftes uafhængigt.

2. Beskyt mod elektriske fejl – Integrerede vakuumafbrydere (anbragt i en aftagelig håndkærre) udløses automatisk inden for millisekunder, når der detekteres overbelastning, kortslutning eller jordfejl. Strømtransformatorer registrerer fejlen; beskyttelsesrelæer starter trip-kommandoen.

3. Isoler udstyr til vedligeholdelse – Håndkærren kan trækkes ud til en "frakoblet" position, hvilket skaber en synlig luftspalte mellem afbryderen og de faste primære kontakter. Skodder lukker automatisk over de spændingsførende faste kontakter, hvilket muliggør sikker inspektion af afbryderen uden at afbryde hele samleskinnen.

4. Sørg for måling og overvågning i realtid – Strømtransformatorer (CT'er) og spændingstransformatorer (VT'er) monteret i kabelrummet leverer signaler til amperemetre, voltmetre, strømkvalitetsanalysatorer og fjernterminalenheder (RTU'er).

5. Aktiver sikker jording – En manuelt betjent jordingskontakt, mekanisk låst med håndvognspositionen, gør det muligt at jorde kabelsiden sikkert, før vedligeholdelsesarbejdet påbegyndes.

6. Koordiner med beskyttelsesrelæer – Moderne mikroprocessorbaserede relæer (valgfrit) giver retningsbestemt overstrøm, differentialbeskyttelse, begrænset jordfejl og beskyttelse mod afbryderfejl. Kommunikation via Modbus eller IEC 61850 muliggør integration i SCADA-systemer.

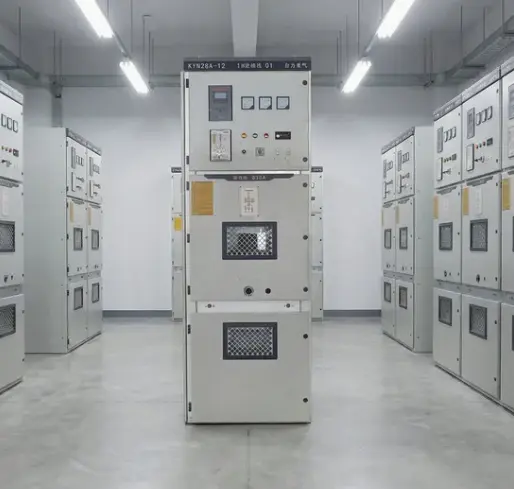

I det væsentlige er KYN højspændings luftisolerede panelkoblingsudstyr arbejdshesten i mellemspændingsnetværk – robust, gennemsigtigt (luftisoleret, så du kan se, hvad der sker), og økonomisk til indendørs installationer.

Produktparametre

Produktfordele

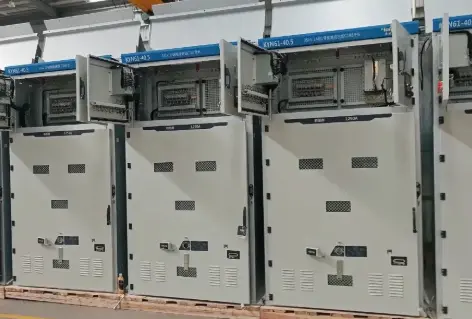

1. Ægte metalbeklædt konstruktion med opdeling

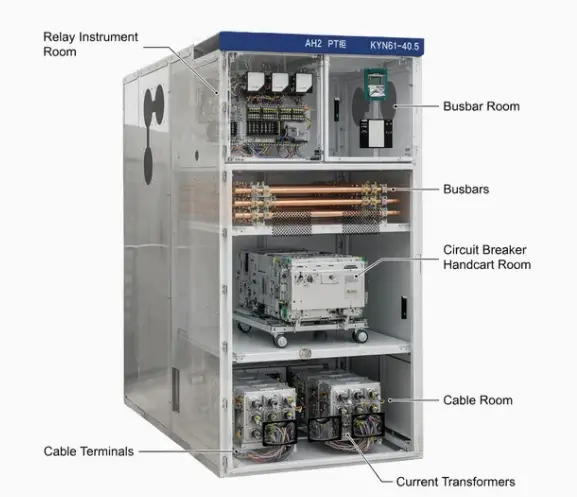

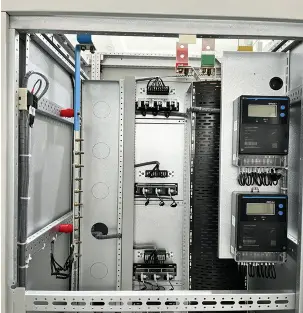

Vores KYN-koblingsudstyr opdeler panelet i fire fuldt adskilte rum:

● Samleskinnerum (øverst bagpå)

● Breaker håndkærrerum (midt foran)

● Kabelrum (nederst bagpå)

● Instrumentrum med lav spænding (øverst foran)

Hvert rum er adskilt af 3 mm tykke galvaniserede stålbarrierer med boltede adgangsdæksler. Denne adskillelse opnår:

● Fejlindeslutning – Hvis der opstår en indre lysbue i et rum, kan den ikke spredes til tilstødende rum. Vores design har bestået IAC AFLR-test op til 40kA i 1 sekund.

● Personalesikkerhed – Operatører kan åbne åbningsdøren for at få adgang til håndkærre, mens samleskinner forbliver spændingsførende, men helt lukket inde bag faste stålbarrierer.

● Parallel vedligeholdelse – Kabelafslutningsarbejde kan fortsætte, mens afbryderrummet serviceres.

2. Automatiske lukkere til beskyttelse af direkte kontakt

Når håndvognen bevæger sig fra tilsluttet til testposition, glider skodder i rustfrit stål automatisk over de faste primære kontakter (linje- og lastsider). Nøglefunktioner:

● Materiale – 3 mm tykt rustfrit stål (ikke aluminium eller plastik)

● Betjening – fjederdrevet, fejlsikker (skodder lukker, selvom mekanismen fjeder knækker – tyngdekraften hjælper)

● Interlock – Skodder kan ikke åbnes manuelt, medmindre vognen fjernes, og der anvendes et specielt oplåsningsværktøj (forhindrer uautoriseret adgang)

● Isolering – Skodder er belagt med 2 mm isolerende epoxy på bagsiden for at forhindre inducerede spændinger

3. Luftisolering – Ingen SF6-gas

I modsætning til gasisoleret koblingsudstyr (GIS), bruger KYN High Voltage Air-isolated Panel Switchgear kun atmosfærisk luft som det isolerende medium. Dette giver flere fordele:

● Nul udledning af drivhusgasser – SF6 har et globalt opvarmningspotentiale på 23.500 gange så meget som CO2. Regulatorer i EU og mange amerikanske stater begrænser brugen af ​​SF6. Luftisoleret KYN er det fremtidssikrede valg.

● Intet gashåndteringsudstyr påkrævet – GIS har brug for dyre gasvogne, trykmålere, lækagedetektorer og certificerede teknikere til genopfyldning. KYN har ikke brug for nogen af ​​disse.

● Visuelt verificerbare luftspalter – Operatører kan se de åbne kontakter eller mellemrummet mellem håndkærre og faste kontakter. SF6-udstyr skjuler alt bag lukkede indhegninger.

● Lavere livscyklusomkostninger – Ingen gaspåfyldning, ingen periodisk fugttest, ingen udskiftning af tætninger. Luft er gratis.

5. Høj kortslutningsmodstandsevne

VoresKYN koblingsudstyropnår:

● Nominel korttidsmodstandsstrøm – Op til 50kA i 3 sekunder

● Nominel spidsmodstandsstrøm – Op til 125kA

● Intern bueklassificering – IAC AFLR 40kA/1s (tilgængelig foran, på siden, bagpå)

Disse klassificeringer overstiger typiske forsyningskrav (normalt 25kA eller 31,5kA i 3 sekunder). Den høje modstandsevne kommer fra:

● Dobbeltfoldede 2,5 mm skinnestøttebeslag

● Forsølvede kobberskinner med minimum 70Nm boltemoment

● Isolerede samleskinnemuffer for at forhindre fase-til-fase overslag under vibration.

Produktegenskaber

Produktionsdetaljer

Ramme og kabinet

1. Materiale: 2,5 mm koldvalset stålramme; 3,0 mm rumbarrierer

2. Formning: Laserskåren, CNC-stanset, robot MIG svejset

3. Coating: Ni-trins proces – E-coat primer + polyester pulverlak, 100-120μm tykkelse. Saltspray >1000 timer

4. Farve: RAL 7035 (lys grå) standard

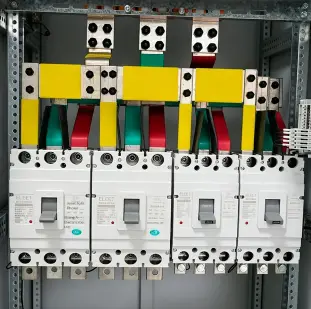

Samleskinne system

1. Kobber: 99,95 % E-Cu, ledningsevne ≥58 MS/m

2. Samlinger: Sølvbelagte (10μm) + Belleville skiver, tilspændt til 70Nm med rød maling markering

3. Isolering: Varmekrympbare flammehæmmende ærmer, delvis udledning <5pC ved 15kV

4. Støtteisolatorer: Epoxy med silicafyldstof, krybning ≥20 mm/kV

Håndvognsfremstilling

1. Chassis: Pulverlakeret sort; fire MoS2-nylonruller (lastkapacitet 500 kg hver)

2. Reol: Acme blyskrue, 10 omgange test-til-forbundet, moment <15 Nm

3. Afbrydermontering: Direkte bolt-on til Lugao VCB eller ABB VD4/Siemens 3AH

4. Hjælpekontakter: 8NO+8NC, sølv-nikkel, 10A ved 250V AC

Emballage, forsendelse og eftersalgsservice

Emballage og forsendelse

Hvert KYN luftisoleret metalbeklædt koblingsskab er beskyttet med fugttæt film, skum eller hjørneafskærmninger og pakket i eksporttrækasser eller forstærkede paller i henhold til forsendelseskrav. Vakuumafbryder håndkærrer, instrumenter og tilbehør kan fastgøres eller beskyttes separat for at reducere bevægelse under transport. Forsendelse kan arrangeres med søfragt eller landtransport i henhold til projektets destination.

Eftersalgsservice

Lugaoyder teknisk support til installation, idriftsættelse og drift i henhold til den bekræftede ordreaftale. Elektriske tegninger, sekundære ledningsdiagrammer, driftsinstruktioner og rutinemæssige testrapporter kan leveres før forsendelse. Garantibetingelser og reservedelssupport ydes i henhold til kontrakten og bekræftet teknisk aftale.
