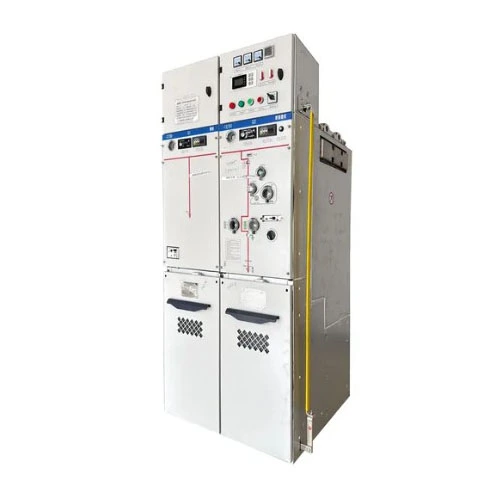

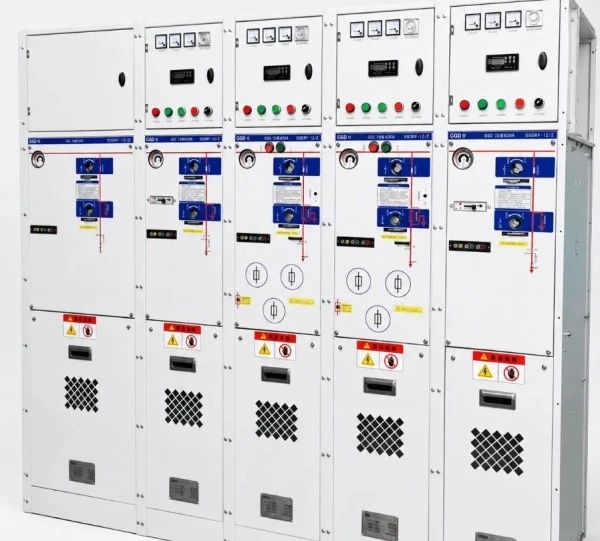

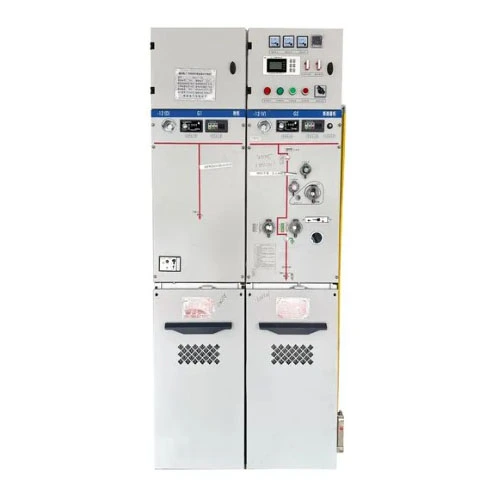

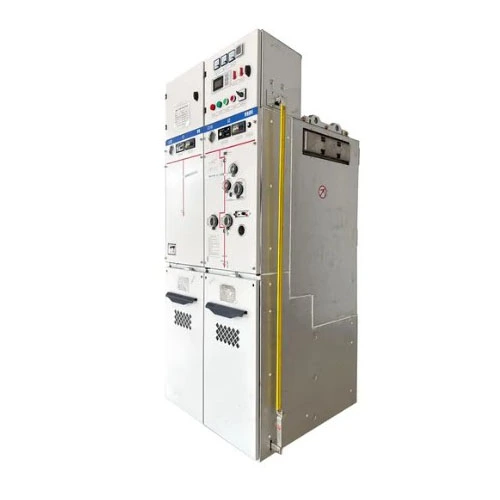

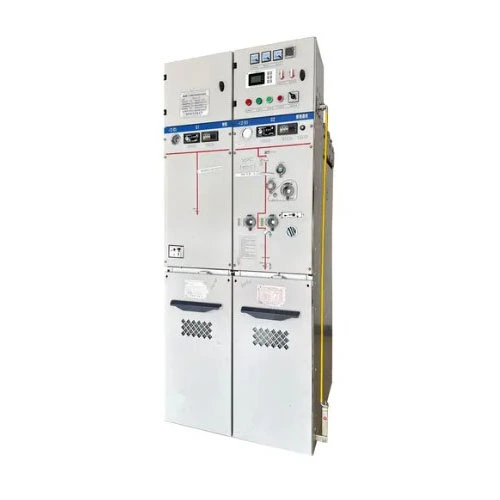

SF6 gasisoleret kompakt RMU metallukket koblingsudstyr

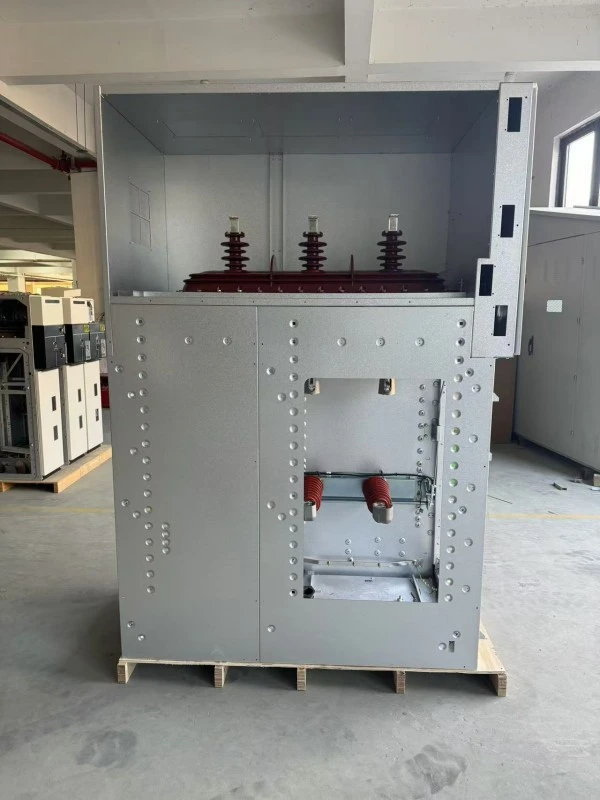

Det SF6 gasisolerede kompakte RMU-metallukkede koblingsudstyr er en komplet strømfordelingsenhed, der fuldt ud omslutter højspændingsafbryderenheder, samleskinner, jordingskontakter og andre kernekomponenter inde i en gastank i rustfrit stål fyldt med SF6-gas som isoleringsmedie.

Dette produkt bruges primært i 12kV/24kV strømsystemer tilring hovedenhed (RMU)applikationer eller terminalstrømfordeling.

Hvad kan det gøre?

Kort sagt muliggør den strømfordeling, omskiftning, beskyttelse og kontrol. Specifikke funktioner omfatter:

1. Oprettelse og afbrydelse af belastningsstrøm - normal linjeskift.

2. At lave og afbryde kortslutningsstrøm - i kombination med sikringer eller afbrydere, afbryde kredsløbet hurtigt ved fejl for at beskytte transformere og ledninger.

3. Isolation og jording - giver et synligt frakoblingspunkt og jordingsfunktion for at sikre vedligeholdelsespersonalets sikkerhed.

4. Kabeltilslutning og beskyttelse - fungerer som en indgående/udgående enhed, der giver overstrøms- og kortslutningsbeskyttelse for kabelledninger.

Takket være dens fuldt forseglede konstruktion er dette produkt særligt velegnet til barske miljøer (f.eks. stor højde, luftfugtighed, saltspray, tungt støv) eller steder med begrænset land (f.eks. kommercielle centre, boligkomplekser, vindmølleparker). Det er en ideel erstatning for traditionelle luftisolerede ringhovedenheder.

Produktparameter (specifikation)

Følgende er de tekniske standardparametre for det SF6 gasisolerede kompakte RMU metalindkapslede koblingsudstyr fremstillet afLugao Power Co., Ltd.:

Produktfunktion og applikation (Q&A-format)

Spørgsmål 1: Hvad er den største egenskab ved dette SF6 gasisolerede kompakte RMU metalindkapslede koblingsudstyr?

A: Den største egenskab er ekstrem kompakthed og fuldt isoleret design. Sammenlignet med traditionelle luftisolerede RMU'er reducerer vores produkt volumen med ca. 70 %, mens den bibeholder en overlegen elektrisk ydeevne. Alle højspændingsspændingsførende dele er fuldstændig forseglet inde i en gastank i rustfrit stål, upåvirket af ekstern kondens, forurening eller små dyr --- virkelig opnår 30 års vedligeholdelsesfri drift. Derudover har vores SF6-isolerede ringhovedenhed et modulært design, der tillader en fleksibel kombination af indgående/udgående enheder, måleenheder, PT-enheder osv. i henhold til brugernes krav.

Q2: Hvor pålidelig er den i barske miljøer?

A: Yderst pålidelig. Gastanken er fremstillet ved hjælp af lasersvejsning og heliumlækagedetektion med en årlig lækagerate på under 0,1 %, hvilket sikrer langsigtet SF6-gastrykstabilitet. Selv ved -40°C ekstrem kulde eller +55°C høj temperatur, eller i højder op til 3000 meter, bevarer vores produkt sit nominelle isoleringsniveau. Mange kunder har installeret dette kompakte RMU-koblingsanlæg i kystnære vindmølleparker og miner, hvor det har fungeret i årevis uden nogen isolationsoverslag.

Q3: Hvilket sikkerhedsdesign har produktet?

A: Sikkerhed er vores topprioritet. Produktet har et "fem-forebyggende" interlock-system (forhindrer ukorrekt effektafbryderdrift, forhindrer omskiftning af isolatorer under belastning, forhindrer lukning af jordingskontakten, når den er strømførende, forhindrer strømforsyning med jord lukket og forhindrer at komme ind i strømførende rum). Derudover har gastanken en intern lysbuefejl på IAC AFLR 20kA/1s, med trykaflastningskanaler, der leder lysbueenergien til et sikkert område uden for kabinettet. Et observationsvindue på betjeningspanelet giver et klart overblik over isolationsgabets status.

Q4: Hvilke specifikke anvendelsesscenarier er det egnet til?

A: Vores produkt er meget udbredt i følgende scenarier:

● Byboligkomplekser, kommercielle bygninger --- som hovedindgangs- og distributionsenheder i transformerstationer, hvilket sparer gulvplads.

● Vindmølleparker, fotovoltaiske kraftværker --- som RMU-enheder inde i kompakte transformerstationer, der modstår temperaturvariationer.

● Industriparker, fabrikker --- beskytter små og mellemstore transformere, erstatter traditionelle udfaldssikringer.

● Undergrundsbaner, tunneler, lufthavne --- højpålidelige strømforsyningsknuder, der kræver lave fejlfrekvenser.

● Datacentre --- Belastninger på A-niveau med ekstremt høje krav til forsyningskontinuitet, hvilket muliggør automatisk standby-strømoverførsel med automatisering.

● Miner, havne --- støvede, fugtige miljøer, hvor fuldt forseglet konstruktion er en klar fordel.

Uanset om du har brug for en eller hundredvis af enheder af SF6 gasisoleret kompakt RMU metallukket koblingsudstyr, kan vi levere standardiserede eller kundetilpassede løsninger.

Produktionsdetaljer (fordele i forhold til konkurrenter)

Detaljeret sammenligning: Lugao Power vs. almindelige mærker

Vores kernedifferentierende fordele:

1. Virkelig "vedligeholdelsesfri": Almindelige mærker hævder, at de er vedligeholdelsesfrie, men har årlige gaslækagerater >1%, hvilket kræver genopfyldning hvert 3.-5. år.Lugao Powerbruger en dobbelttætningsring + metal hårdtætningsstruktur med en årlig lækagerate på ≤0,1 % – ingen genopfyldning nødvendig inden for designlevetiden.

2. Ekstrem miljøtilpasningsevne: Vores produkt har bestået -45°C lavtemperatur- og +60°C højtemperaturtypetest og 720-timers saltspraytest (almindelig = 96 timer) – velegnet til kyst- og alpine regioner.

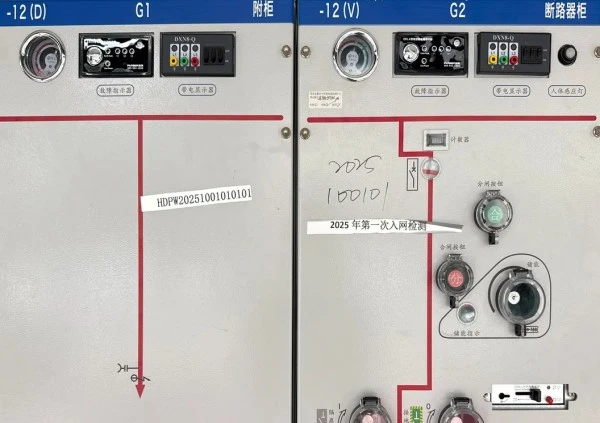

3. Brugervenlig betjening: Kontaktpositioner, jordforbindelsesstatus og åben/lukket tilstand er alle farvekodede på panelet, og betjeningshåndtaget giver kraftfeedback for at forhindre fejlbetjening.

4. Højere kortslutningsmodstandsevne: Standard kræver 20kA/3s; vi designer med en margin på 25kA/3s og en topmodstand på 63kA --- overstiger industrigennemsnittet med 15%.

Ofte stillede spørgsmål (FAQ)

Spørgsmål 1: Er SF6-gassen i dette SF6-gasisolerede kompakte RMU-metalindkapslede koblingsudstyr miljøvenligt? Vil det blive udfaset senere?

A: I øjeblikket er SF6 fortsat den bedste isoleringsgas, men vi har allerede udviklet miljøvenlige versioner (C4 eller tør luft). Gastanken på den enhed, du køber, er ekstremt godt forseglet, med minimal lækage over 30 års drift. Hvis der er behov for en miljøvenlig eftermontering i fremtiden, kan vi levere en komplet service til udskiftning af benzintank.

Q2: Hvad skal jeg gøre, hvis gastrykket falder under drift?

A: Vores produkt leveres som standard med en gasdensitetsmåler (med lavtryksalarmkontakt). Når trykket falder til 0,25 bar (relativt), sendes et alarmsignal til styresystemet. På det tidspunkt skal der anmodes om strømafbrydelse, og vores eftersalgsteam vil besøge for at tjekke for utætheder og genopfylde SF6. Under normale omstændigheder er genopfyldning på grund af lækage næsten aldrig påkrævet.

Q3: Kan produktet tilpasses eksisterende distributionsautomatiseringssystemer?

A: Absolut. Vores SF6-gas i denne SF6-gasisolerede kompakte RMU er reserveret med DTU-grænseflader og plads til elektriske betjeningsmekanismer. Ved at tilføje et elektrisk modul og styrekabler kan det tilsluttes IEC 60870-5-101/104 eller Modbus kommunikationsprotokoller for at opnå fjernåbning/lukning, strøm-/spændingsaflæsning og fejlindikatorupload.

Hvorfor vælge Lugao Power?

Etableret i 2016:Lugao Power er en professionel producent af mellem- og højspændingstransmissions- og distributionsudstyr med sin egen fabrik og integrerede F&U-, produktions- og salgskapaciteter.

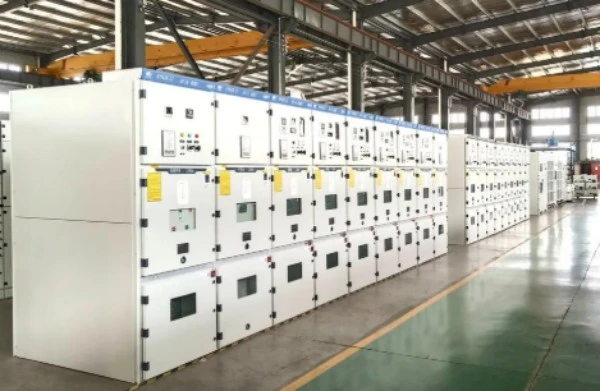

3.000+ m² produktionsanlæg:Vores produktionsanlæg understøtter fremstilling, montering, inspektion og test af krafttransformatorer, RMU'er, koblingsudstyr og andet strømdistributionsudstyr.

30+ lande betjent:Lugao Power-produkter er blevet eksporteret til mere end 30 lande, der betjener elnet, industri, infrastruktur, vedvarende energi og andre internationale projekter.

ISO9001 & SGS certificeret:Vores kvalitetsstyring og produktionsprocesser understøttes af ISO 9001 og SGS certificeringer. Gældende produkter er også tilgængelige med CE- og CCC-certificeringer.

60+ teknisk personale:Vores tekniske team understøtter produktdesign, projektkonfiguration, skræddersyede løsninger og teknisk dokumentation til forskellige strømfordelingskrav.

Fabriksdirekte projektsupport:Fra produktvalg og teknisk design til fremstilling, test, levering og eftersalgssupport yder Lugao Power integreret support til globale strømdistributionsprojekter.
