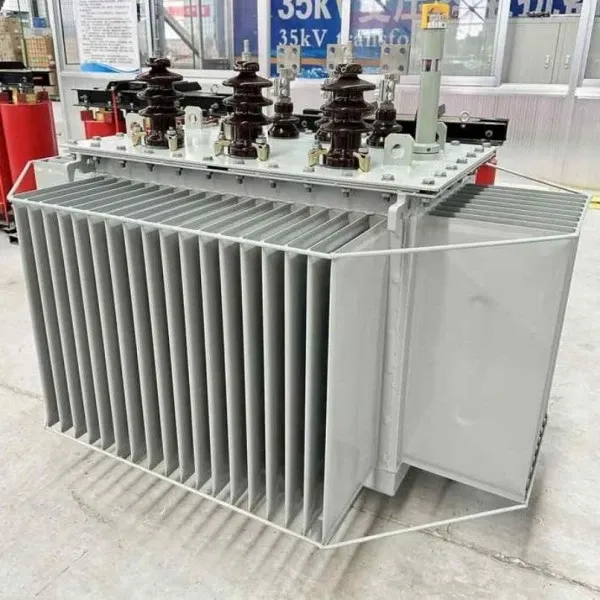

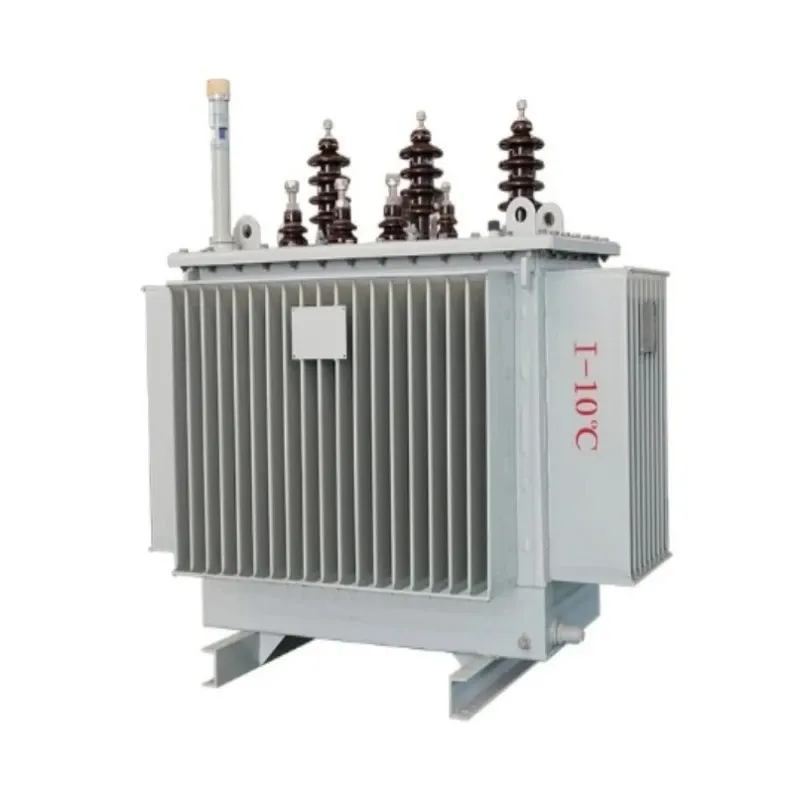

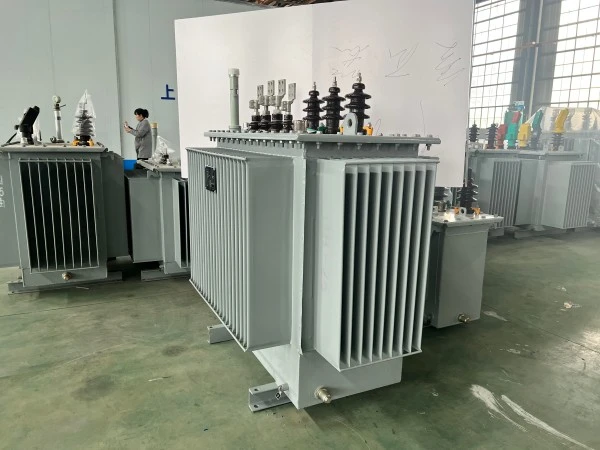

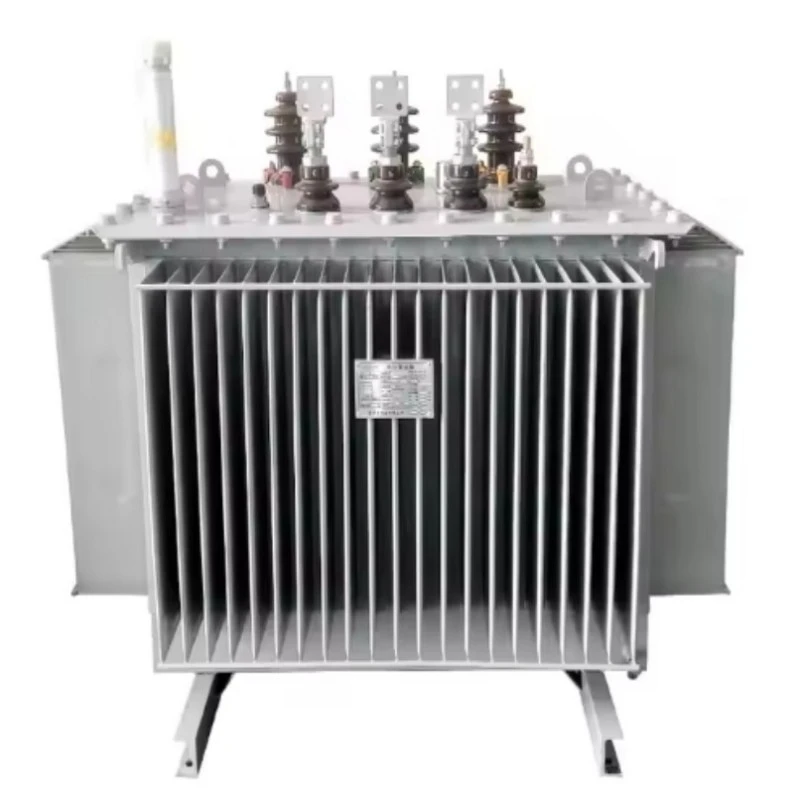

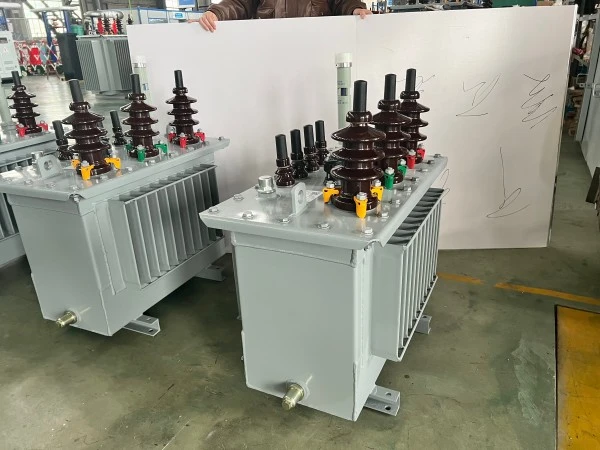

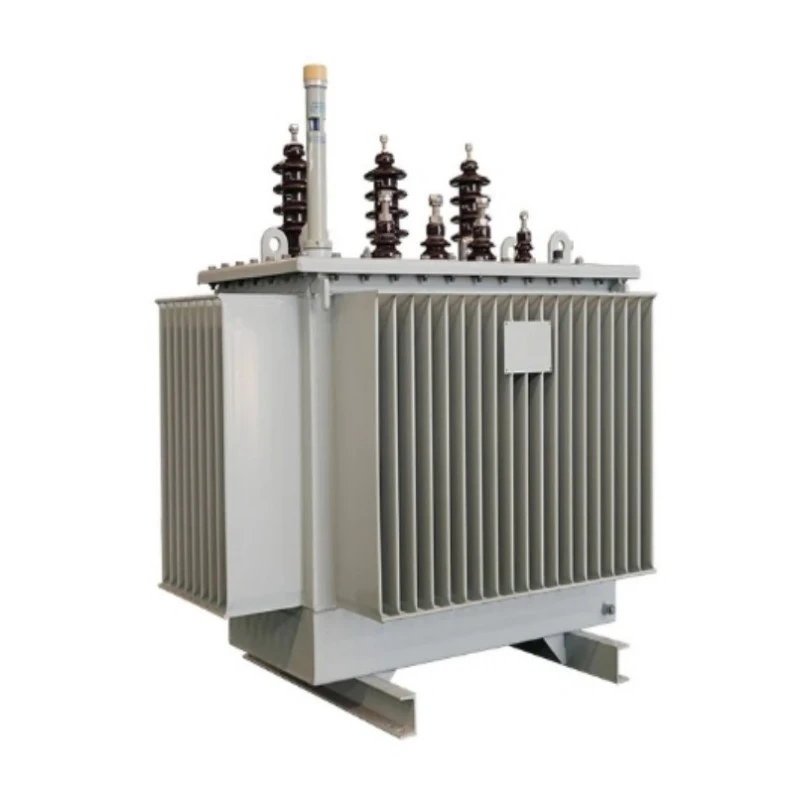

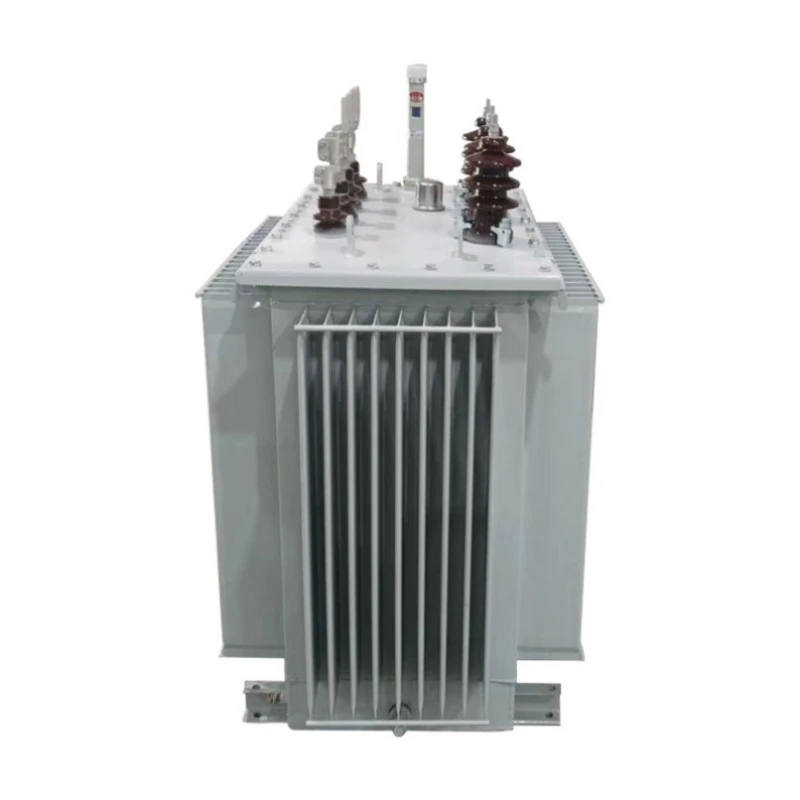

S13 1-faset elektrisk transformer med olie nedsænket

S13-enfaset olienedsænket elektrisk transformer er specielt udviklet til enfasede strømforsyningsapplikationer, såsom elektrificering i landdistrikter, stangmonteret distribution i boliger og let kommerciel brug. Ved køb af dette produkt får du en meget effektiv transformator med lavt tab, der reducerer tab uden belastning betydeligt sammenlignet med konventionelleS9ogS11 serien, der leverer målbare energibesparelser i løbet af sin levetid.

Denne transformer har en kornorienteret siliciumstålkerne med høj permeabilitet med et trinformet lapledsdesign eller eventuelt en amorf legeringskerne for endnu lavere tab. Det olienedsænkede kølesystem sikrer fremragende termisk styring, mens den fuldt forseglede korrugerede tankstruktur forhindrer olieoxidation og fugtindtrængning, hvilket dramatisk reducerer vedligeholdelseskravene. Dens kompakte, lette design gør det nemt at montere og transportere stangen.

Produktfunktion og applikation

Funktioner

Opfylder eller overgår IEC-, ANSI-, GB- og SANS-standarderne

Ultralavt ubelastet tab, op til 30 % lavere end S11-serien

Fuldt forseglet korrugeret tankdesign uden konservator

Høj overbelastningskapacitet og overlegen termisk stabilitet

Støjsvag drift, ideel til boligområder

Fremragende kortslutningsmodstandsevne

Kompakt og let til stangmonterede eller platformsinstallationer

Bredt spændingsudtagsområde for netfleksibilitet

Der er mulighed for miljøvenlige isoleringsolie

Vedligeholdelsesfri drift under normale driftsforhold

Spørgsmål og svar: Nøgleproduktindsigt

Q: Hvad er en enfaset olienedsænket transformer?

A: Aenfaset olienedsænket transformer er en type distributionstransformator, der bruger isolerende olie til køling og isolering, og er designet til at fungere på enfasede elektriske systemer. Det er almindeligt anvendt i boligområder, eldistribution i landdistrikter og lette kommercielle applikationer, hvor trefaset strøm ikke er påkrævet. Olienedsænkningen giver overlegen varmeafledning og beskytter interne komponenter mod miljøfaktorer.

Q: Hvordan opnår S13-serien højere energieffektivitet end tidligere modeller?

A: S13-serien opnår højere effektivitet gennem to vigtige fremskridt: For det første reducerer brugen af ​​koldvalset kornorienteret siliciumstål med høj permeabilitet og en kernestruktur med trinformet overlapning væsentligt hysterese og hvirvelstrømstab. For det andet reducerer de valgfrie amorfe legeringskerner yderligere tab uden belastning med op til 50 % sammenlignet med konventionelt siliciumstål. Disse forbedringer resulterer i tabsværdier uden belastning, der er 30 % lavere end S11-serien og langt under nationale energistandarder.

Q: Hvorfor er den fuldt forseglede struktur vigtig for enkeltfasede transformere?

A: Enkeltfasede transformatorer installeres ofte udendørs i områder med varierende vejrforhold. Den fuldt forseglede korrugerede tank eliminerer behovet for en konservator og forhindrer direkte kontakt mellem den isolerende olie og atmosfærisk luft. Dette stopper fugtabsorption og olieoxidation, som er de primære årsager til isolationsforringelse. Som følge heraf kræver transformeren ingen olieudskiftning eller vedligeholdelse i løbet af dens levetid, hvilket i høj grad reducerer driftsomkostningerne.

Spørgsmål: Kan denne transformer bruges til vedvarende energi?

A: Ja. S13-enfaset olienedsænket transformer er velegnet til små vedvarende energisystemer, såsom solcelleinstallationer på taget, mikro-hydro-projekter og energilagringssystemer i boliger. Dens høje effektivitet og evne til at håndtere spændingsudsving gør den ideel til at øge eller sænke strømmen i distribuerede generationsopsætninger.

Hovedapplikationsscenarier

Elektrificering af landdistrikter:Leverer pålidelig enfaset strøm til fjerntliggende landsbyer, gårde og landbrugsdrift med minimale tab.

Boliger stangmonteret distribution:Ideel til beboelsessamfund, hvor enfaset forsyning er standard, med kompakt størrelse og lav støj.

Lette erhvervsbygninger:Anvendes i små butikker, kontorer og kommercielle centre på landet, der kræver effektiv strømfordeling.

Integration af vedvarende energi:Velegnet til at øge spændingen fra solcelleanlæg i boliger eller til at trappe ned fra mininet.

Midlertidig byggekraft:Letvægtsdesign tillader nem implementering til midlertidige strømbehov på byggepladser.

Produktparameter (specifikation)

Tabel: S13 Enkeltfaset olienedsænket transformer – Typiske specifikationer (11kV / 0,23kV eller 0,4kV)*

Produktionsdetaljer

Kernemateriale og proces

Den S13-enfasede olienedsænkede elektriske transformatorkerne er konstrueret ved hjælp af koldvalset, kornorienteret siliciumstål med høj permeabilitet med et 45°-trinsdesign. Til applikationer, der kræver den højeste effektivitet, er en amorf legeret kerne tilgængelig, hvilket reducerer tabene uden belastning med op til 50 % sammenlignet med konventionelt siliciumstål. Kernen er præcisionsklippet og stablet med halvtør glastapebinding for at minimere vibrationer og støj.

Viklede struktur

Både højspændings- og lavspændingsviklinger er viklet fra iltfri kobberledere, hvilket sikrer høj ledningsevne og minimale resistive tab. Lavspændingsviklingen vedtager en folie eller spiralformet struktur med langsgående oliekanaler, hvilket væsentligt forbedrer mekanisk styrke og kortslutningsmodstandsevne.

Isolering og kølesystem

Mineralsk isoleringsolie af høj kvalitet anvendes som standard køle- og dielektrisk medium. Miljøvenlige isolerende væsker med højt brandpunkt er tilgængelige efter anmodning. Olie-papir-isoleringssystemet gennemgår strenge vakuumtørrings- og oliepåfyldningsprocesser, hvilket eliminerer resterende fugt og luftbobler, hvilket sikrer delvis afladningsstartspænding langt over standardkravene.

Tank og tætning

Tanken har et korrugeret paneldesign, der giver både varmeafledning og termisk ekspansionskompensation, hvilket eliminerer behovet for en ekstern konservator. Den fuldt forseglede struktur forhindrer olieoxidation og fugtindtrængning, hvilket sikrer vedligeholdelsesfri drift i transformatorens levetid. En overtryksventil og oliestandsmåler leveres som standard sikkerhedsfunktioner.

Q&A: Produktion og kvalitet

Q: Hvilke kvalitetstest udføres på hver transformer?

A: Hver S13-enfaset transformer gennemgår en omfattende række rutine- og typetests før levering, inklusive målinger af tomgangstab og belastningstab, test af kortslutningsimpedans, induceret overspændingsmodstandstest, delvis afladningstest og lynimpulstest. Alle testresultater er dokumenterede og sporbare.

Spørgsmål: Hvordan bidrager bølgetankdesignet til pålidelighed?

A: Det korrugerede tankdesign tjener tre kritiske funktioner: det øger overfladearealet for effektiv varmeafledning, giver fleksibel ekspansionskapacitet til at imødekomme ændringer i olievolumen med temperaturen og skaber et fuldstændigt forseglet miljø, der isolerer olien fra eksterne forurenende stoffer. Dette eliminerer behovet for en oliekonservator og et udluftningssystem, hvilket reducerer potentielle fejlpunkter og forenkler vedligeholdelsen.

Q: Hvad er den forventede levetid for denne transformer?

Sv: Under normale driftsforhold er den enfasede elektriske transformer med olie nedsænket S13 designet til en levetid på ikke mindre end 30 år. Den fuldt forseglede konstruktion og materialer af høj kvalitet sikrer langsigtet pålidelighed uden behov for olieudskiftning eller kernevedligeholdelse.

Produktionsevne

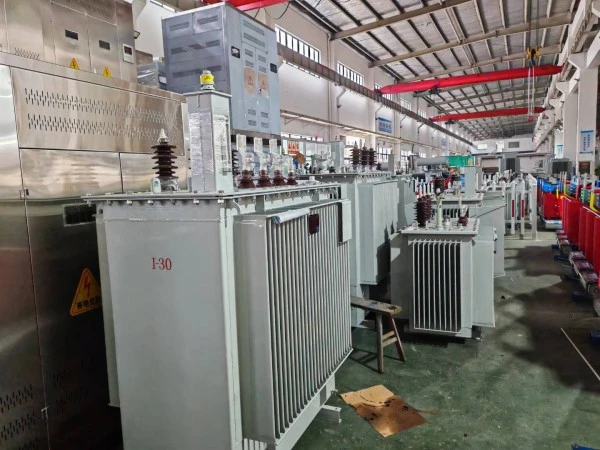

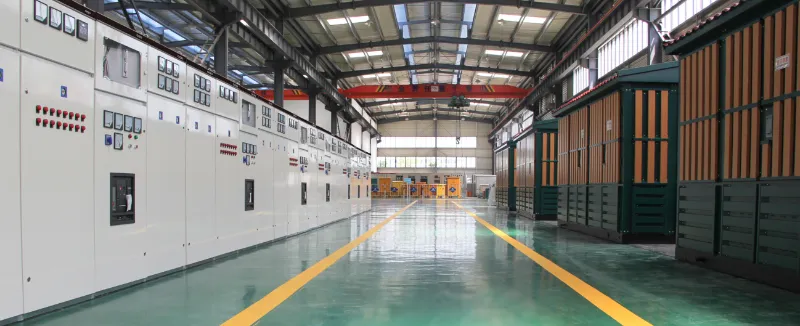

Lugao Power driver moderne transformatorproduktionslinjer udstyret med avanceret vikling, kerneskæring, vakuumtørring og testudstyr. Vi understøtter OEM & ODM-fremstilling og leverer skræddersyede løsninger til spænding, kapacitet, frekvens og internationale standarder, hvilket sikrer stabil kvalitet og pålidelig levering.

Produktets eftersalgsservice

Efter at transformatoren er installeret og sat i drift, er den garanteret lækagefri, og malingen vil med garanti ikke skalle eller falme. Der ydes 5 års garanti og livstids teknisk support; eventuelle kvalitetsproblemer, der opstår under normal brug inden for garantiperioden, vil være dækket.

Alle S13-enfasede transformere er dækket af livslang servicesupport, hvilket sikrer langsigtet tilgængelighed af reservedele og teknisk assistance.

Levetiden er ikke mindre end 30 år under specificerede driftsforhold.

I tilfælde af udstyrsfejl vil leverandøren svare inden for en time efter modtagelsen af ​​meddelelse fra køber og sende teknisk personale til stedet inden for 24 timer indenlandsk.

Serviceforpligtelse

S13 enfaset olienedsænket elektrisk transformer er fremstillet i nøje overensstemmelse med ISO 9001:2015/2018 kvalitetsstyringssystemkrav, hvilket sikrer, at produktet opfylder 100 % kvalitetsstandarder, inden det forlader fabrikken.

Vores virksomhed leverer omfattende pre-sales, in-sales og after-sales service for at sikre kundetilfredshed.

Vores virksomhed tilbyder en 5-års garanti og livslang teknisk support. I tilfælde af kvalitetsproblemer reparerer eller erstatter vi produktet gratis, hvilket sikrer 100 % kundetilfredshed.

Fabriksstyrke

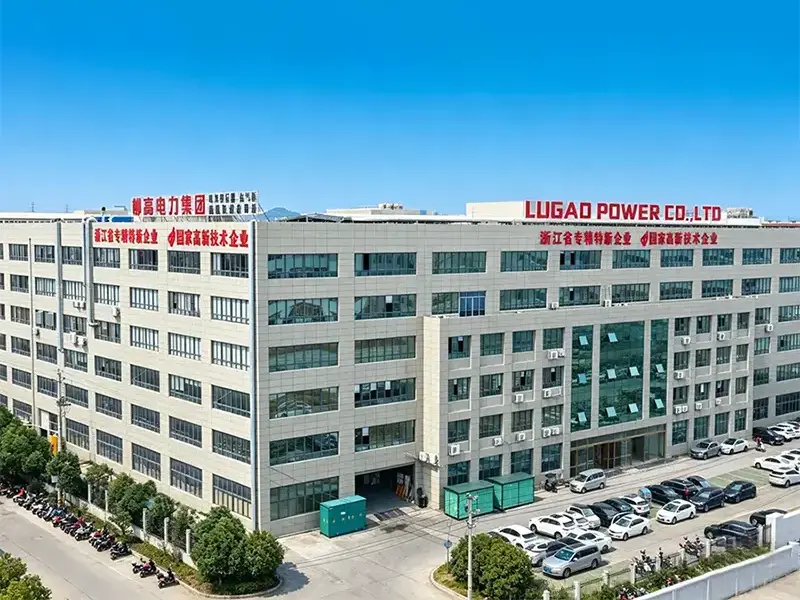

Med mange års erfaring i fremstilling af krafttransmissions- og distributionsudstyr,Lugao Powerhar etableret en professionel produktionsbase dedikeret til at levere pålidelige transformerløsninger til globale forsyningsselskaber, EPC-entreprenører, industrianlæg og vedvarende energiprojekter.
