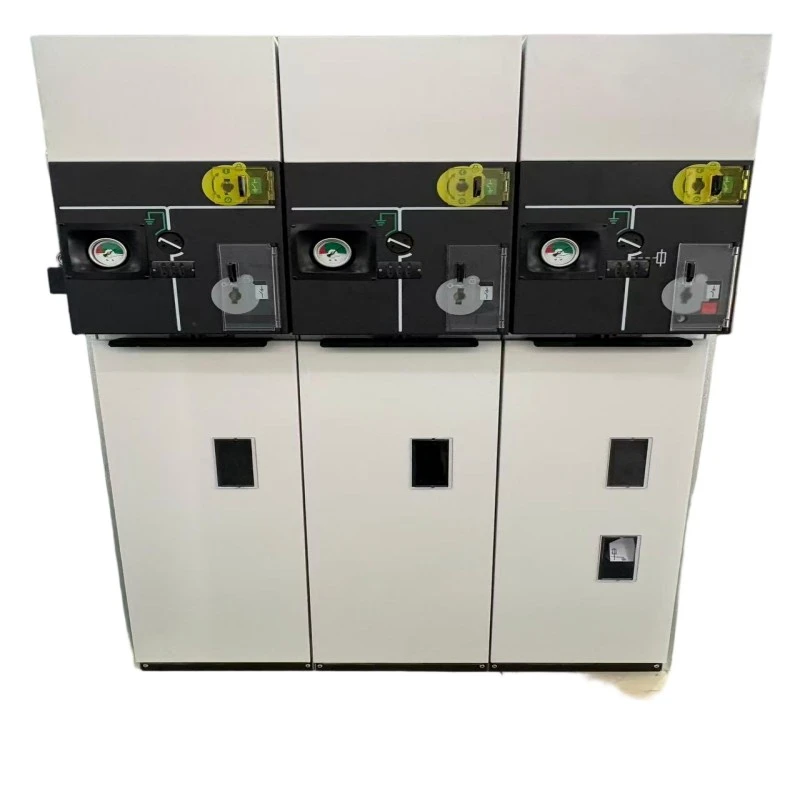

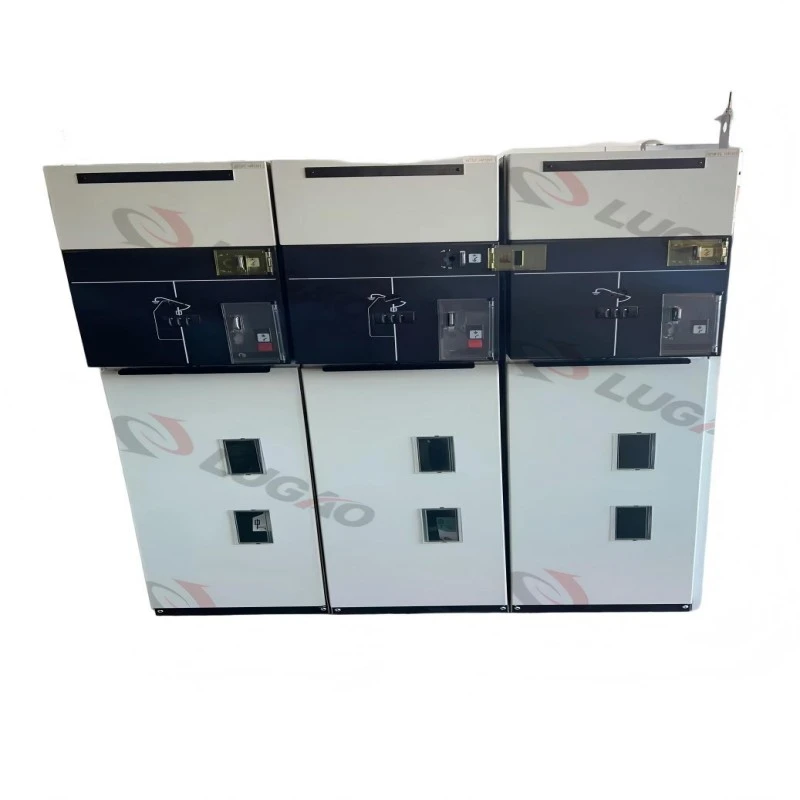

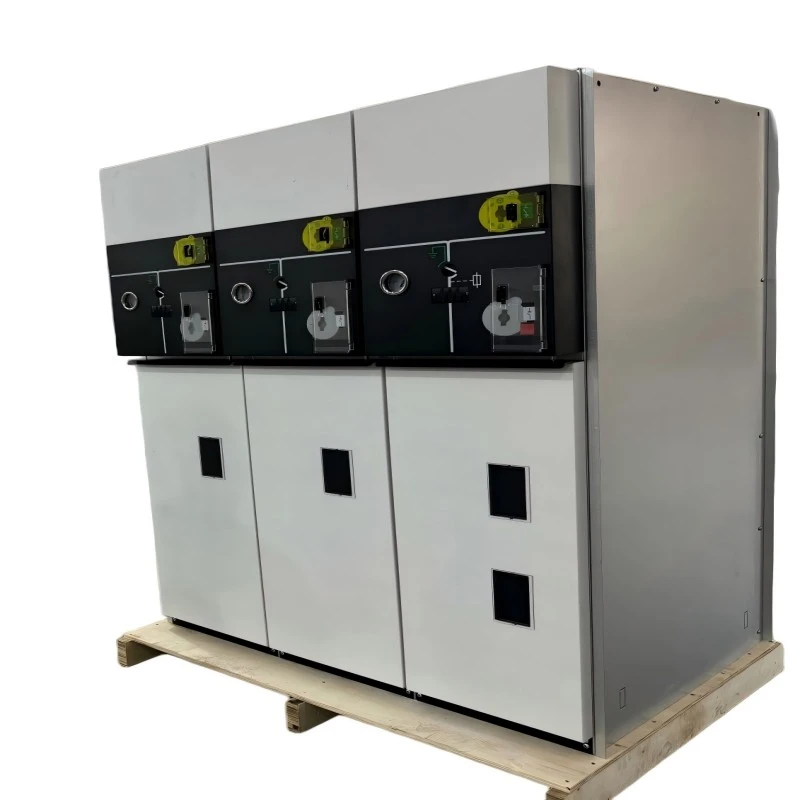

Low Gas Interlock System metal lukket RMU

Low Gas Interlock System metal lukket RMU (Ring Hovedenhed) er et fabriksmonteret, typetestet koblingsudstyr designet til mellemspændingsdistributionsnetværk (op til 24kV). Den kombinerer SF6-isoleret eller SF6-fri gasteknologi med et mekanisk og elektrisk lavgastryk-spærresystem.

Hvad det gør:

RMU'en forbinder, isolerer og beskytter transformere og kabelkredsløb sikkert i ringnetværk. "Low Gas Interlock System" forhindrer automatisk drift (lukning eller jordforbindelse), når det indre gastryk falder til under sikre tærskler - eliminerer risikoen for intern buedannelse på grund af utilstrækkelig dielektrisk styrke. Den metalindkapslede konstruktion giver robust fysisk beskyttelse og elektromagnetisk afskærmning.

Nøglefunktioner:

● Belastning/brud

● Jordafbryderdrift med interlock

● Fejlstrømsbeskyttelse (med sikring eller relæ)

● Lavt gastryk alarm og lockout

● Synlig isolation under metalkabinet

Hvert lavt gas-spærresystem metalindkapslet RMU fra Lugao Power overholder IEC 62271-200 og GB/T 3906-standarderne, hvilket sikrer problemfri integration i smart grids.

Produktparameter (specifikation)

Produktfunktion og applikation

Kernefunktioner (med spørgsmål og svar)

Funktion 1: Lavt gastryk sammenlåsningsmekanisme

Forhindrer lukning eller jording, når gasdensiteten er utilstrækkelig.

Mekanisk lås + hjælpekontakt feedback til RTU.

Funktion 2: Metal lukket, fuldt forseglet tank

Rustfri ståltank med lasersvejsning.

Ingen ydre udsatte spændingsførende dele.

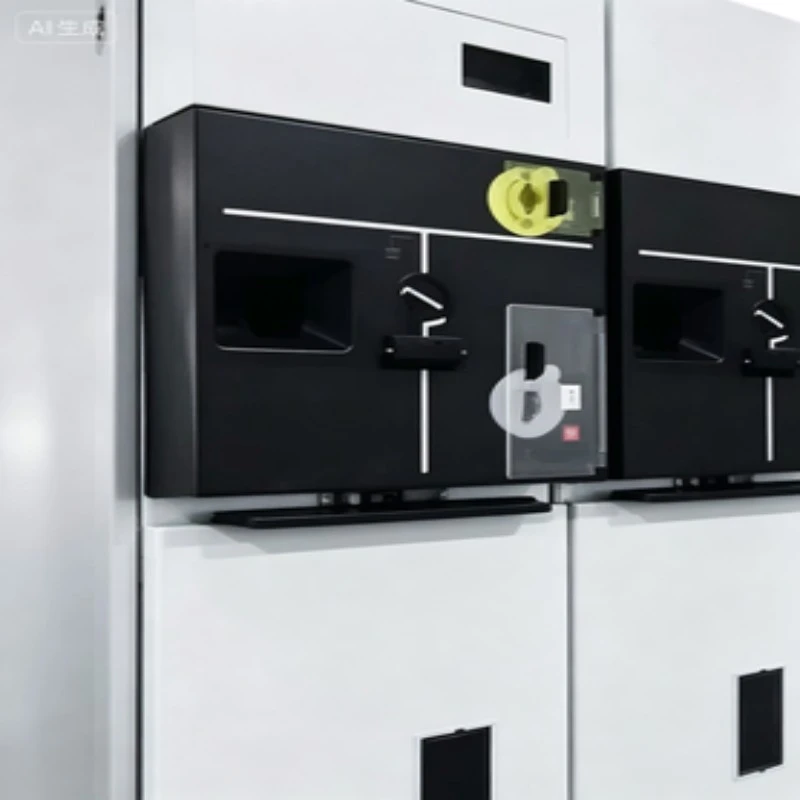

Funktion 3: Integrerede mekaniske/elektriske låse

●Belastningskontakt – jordafbryder – frontdæksellåsekæde.

Nøglelås og hængelås.

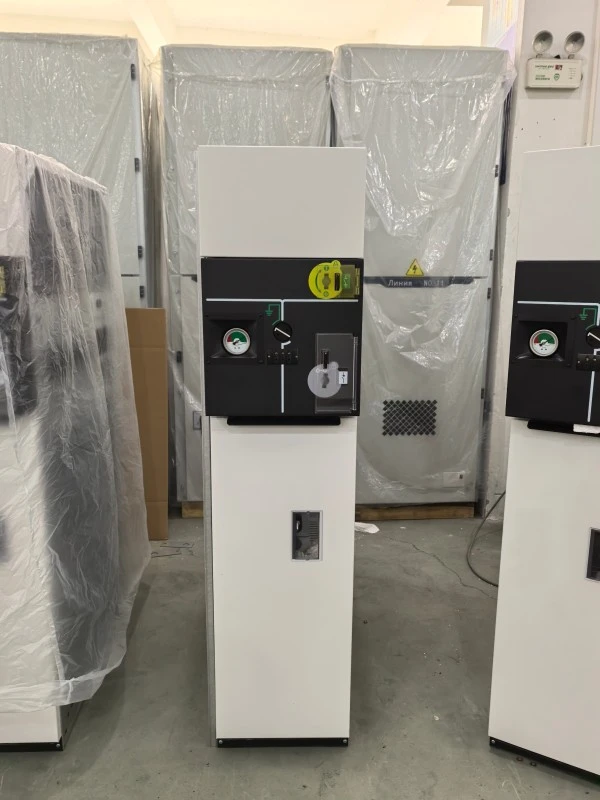

Funktion 4: Kompakt & modulært design

Bredde så lav som 375 mm pr. enhed.

Kan udvides på begge sider.

Funktion 5: Vedligeholdelsesvenligt gassystem

Selvtættende ventiler; gastrykmåler med lavtrykszone markeret med rødt.

Ansøgninger

1. Sekundære distributionsnetværk (bolig- og kommercielle komplekser)

2. Vind-/solenergiopsamlingsstationer (miljøtilpasningsevne)

3. EV charging hub switchgear rooms

4. Datacenter backup feeders

5. Industrielle anlægs ringnetværk

Spørgsmål og svar --- Produktfunktion Deep Dive

Spørgsmål 1: Påvirker lav gasspærre normal driftshastighed?

A: Nej. Under normalt tryk er låsen gennemsigtig. Kun når der lækker gas (f.eks. på grund af forseglingens ældning) går låsen i indgreb --- typisk efter 10+ år. Det tilføjer nul forsinkelse under rutinemæssig skift.

Q2: Hvad er det typiske gaspåfyldningsinterval?

A: For SF6-version, >20 år under normale forhold. Den lave gasspærre vil udløse en alarm i god tid før kritisk niveau, hvilket muliggør planlagt vedligeholdelse.

Spørgsmål 3: Er Low Gas Interlock System metalindkapslet RMU egnet til smart grid-automatisering?

A: Absolut. Hver enhed har hjælpekontakter til lavgasalarm, spærrestatus og kontaktposition --- kompatibel med IEC 61850 via RTU.

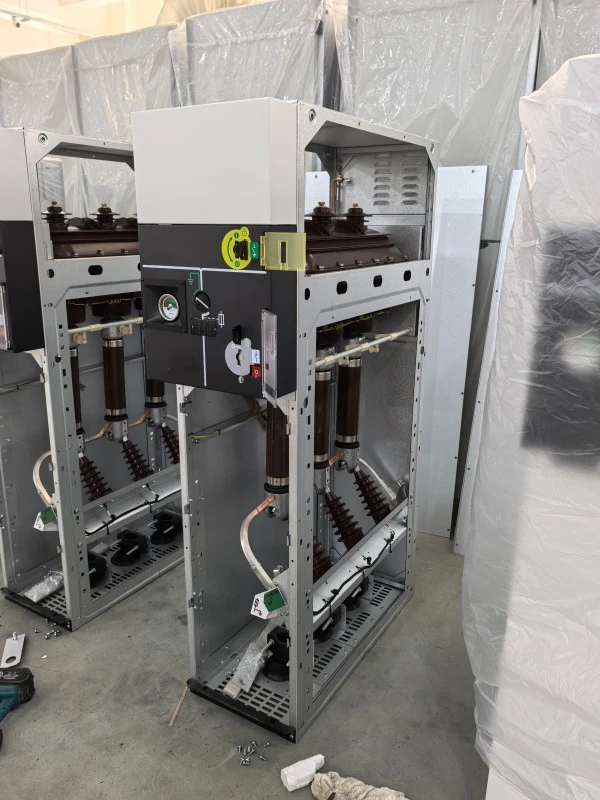

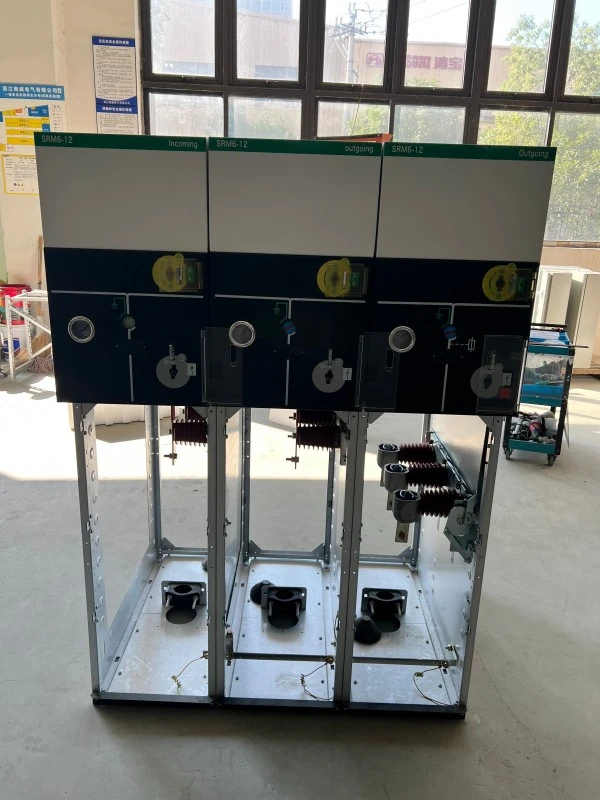

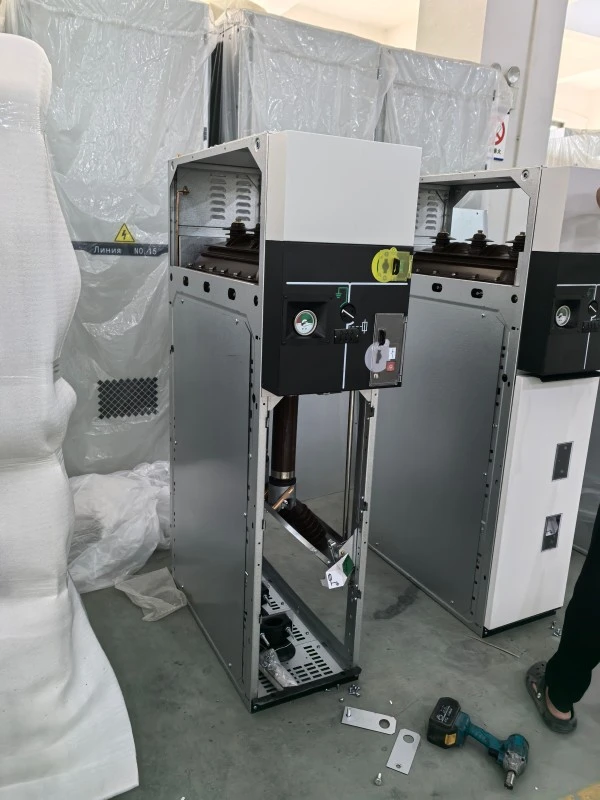

Produktionsdetaljer

Fremstillingsproces

●Lugao Power Co., Ltd. producerer hvert lukket metal med lavt gasspærresystemRMUi et klasse 100.000 renrum til gaspåfyldning. De vigtigste produktionstrin:

1. Tanklaserskæring og robotsvejsning ---heliumlækagetest (<1×10⁻⁶ mbar·L/s).

2. Vakuumtørring og afgasning --- fugtindhold ≤10 ppm.

3. Mekanisk aflåsningsenhed ---5000-cyklus udholdenhedstest.

4. Kalibrering af lav gaslås --- ved hjælp af præcisionstrykafbrydere og knastmekanismer.

5. Afsluttende elektrisk test --- strømfrekvensmodstand (42kV/1min for 12kV enheder).

6. Unikt serienummer --- kan spores til råvarecertifikater.

Kvalitetskontrol

Hver RMU gennemgår 100 % fabriksgodkendelsestest (FAT) pr. IEC.

●low gas interlock funktion verificeret ved tre trykpunkter: normal, alarm, lockout.

Delvis udledningsmåling <5pC ved 1,2Ur.

Certificeringer og kvalitetssikring

Hvorfor vælge Lugao Power Co., Ltd.?

● 15+ år i mellemspændingsanlæg.

● Livscyklussupport – reservedele med garanti i 10 år.

● Brugerdefineret konstruktion – tilføj ekstern lavgasovervågning, varmelegeme eller CT'er.

"Når du køber et lavt gasspærresystem i metal lukket RMU fra Lugao, får du ikke bare et produkt, men en partner i netværkssikkerhed."

Emballage og levering

Emballage

1. Individuel RMU: Forseglet i antistatisk PE-pose + tørremiddel.

2. Polstring: 30 mm EPE-skum inde i trækasse.

3. Yderkasse: Varmebehandlet krydsfiner (ISPM-15 kompatibel til eksport).

4. Mærkning: Skrøbelig, tyngdepunkt, gasfyldt etiket, interlock advarsel.

Levering

1. Havn: Shanghai / Ningbo.

2. Leveringstid: 25 arbejdsdage for standard 630A enheder (prøvebestilling 15 dage).

3. Forsendelsesdokumenter: Pakkeliste, handelsfaktura, konnossement, testrapporter, låsekalibreringscertifikat.

Gastransportnotat

SF6 eller økogasfyldte enheder sendes som "ikke-farligt gods" i henhold til UN 3166 (maskiner med gas). Alle ventiler forseglet og beskyttet.

FAQ

Spørgsmål 1: Hvad er garantiperioden for det metalindkapslede RMU med lavt gasspærresystem?

A: Lugao Power yder 12 måneder fra idriftsættelsesdatoen eller 18 måneder fra afsendelse (alt efter hvad der er tidligere). Den lave gaslåsemekanisme er dækket i 5 år.

Spørgsmål 2: Kan lavgaslåsen omgås i en nødsituation?

A: Nej efter design. Bypass ville besejre sikkerheden. I stedet leverer vi et midlertidigt gaspåfyldningssæt for at genoprette trykket inden for 30 minutter. Følg altid lockout-tagout.

Q3: Giver du installationstræning?

A: Ja. Vi tilbyder gratis fjernvideovejledning og træning på stedet for ordrer over 10 enheder.

Spørgsmål 4: Hvordan verificerer jeg lav gasspærrefunktion før installation?

A: Brug testporten på gasdensitetsmonitoren. Slip langsomt gas – ved alarmtærskel (0,03 MPa) vil du høre et alarmrelæ; ved spærringstærskel (0,02 MPa) blokerer kontaktens betjeningsaksel mekanisk. Dette er demonstreret i vores fabriksvideo.

Q5: Er denne RMU kompatibel med SF6-fri gas?

A: Ja. Lugao Power tilbyder et Low Gas Interlock System metal lukket RMU med N2/SF6 blanding (70%/30%) eller C4-FN baseret gas. （Gasmediet og interlock-tærsklerne er konfigureret i henhold til det valgte isoleringssystem.）Tærsklerne for interlock-tryk genberegnes for hver gastype.
