Hvordan sikrer støbt harpiks flammehæmmende ydeevne i transformatorer af tør type?

I et højhus kontorbygning, et hospital eller et datacenter er den elektriske transformator ofte placeret tæt på optaget plads. I modsætning til udendørs transformerstationer, hvor oliefyldte transformere kan installeres bag brandvægge og sprængningsdæmpning, kræver indendørs installationer en transformer, der ikke vil bidrage til en brand. Dette er domænet for Dry Type Transformer. Spørgsmålet om, hvordan støbt harpiks sikrer flammehæmmende ydeevne i disse transformere, er ikke kun et akademisk spørgsmål; det er en kritisk sikkerhedsovervejelse, der afgør, om en transformer kan installeres inde i en bygning uden dyre brandslukningssystemer og dedikerede brandklassificerede indkapslinger.

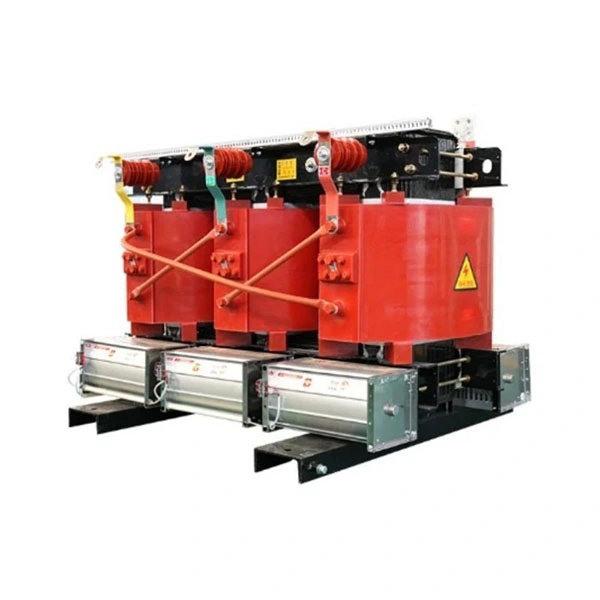

Den flammehæmmende ydeevne af en støbt harpiksTransformer af tør typeer resultatet af et omhyggeligt konstrueret materialesystem. Epoxyharpiksformuleringen, de uorganiske fyldstoffer og de flammehæmmende additiver arbejder sammen for at skabe et selvslukkende isoleringsmateriale, der modstår antændelse og begrænser brandspredning. Denne artikel vil undersøge kemien bag flammehæmning af støbeharpiks, fysikken i varmefrigivelse og røggenerering og de internationale teststandarder, der verificerer disse egenskaber. Vi vil også diskutere, hvordan vores fabrik hos Lugao Power Co.,Ltd. designer og fremstiller støbeharpiks tørtype transformatorer for at opfylde de mest krævende brandsikkerhedskrav.

Indholdsfortegnelse

• 1. Hvad gør et materiale flammehæmmende?
• 2. Kemien af ​​støbt harpiks: Hvordan tilsætningsstoffer ændrer brændende adfærd
• 3. Hvorfor lav varmeafgivelse betyder noget for indendørs installation
• 4. Hvordan IEC 60076-11 tests verificerer flammehæmmende ydeevne
• 5. Afbalancering af termisk ledningsevne og flammehæmning
• 6. Ofte stillede spørgsmål (FAQ)
• 7. Konklusion

1. Hvad gør et materiale flammehæmmende?

Flammehæmning er ikke en enkelt egenskab; det er et sæt adfærd, som et materiale udviser, når det udsættes for ild. Et flammehæmmende materiale modstår antændelse, begrænser spredning af flamme og slukker selv, når den eksterne antændelseskilde fjernes. Denne adfærd opnås gennem kemiske og fysiske mekanismer, der forstyrrer forbrændingsprocessen. Forbrændingen af ​​en polymer kræver tre elementer: brændstof, ilt og varme. Flammehæmmere virker ved at forstyrre et eller flere af disse elementer. Nogle flammehæmmere frigiver inerte gasser, der fortynder iltkoncentrationen omkring materialet. Andre absorberer varme gennem endoterm nedbrydning, hvilket afkøler materialet til under dets antændelsestemperatur. Atter andre fremmer dannelsen af ​​et beskyttende kullag, der isolerer det underliggende materiale mod varme og ilt.

Effektiviteten af ​​et flammehæmmer måles ved flere parametre. Limiting Oxygen Index (LOI) er den mindste koncentration af ilt i en nitrogen-oxygenblanding, der vil understøtte forbrænding af materialet. Et materiale med en højere LOI er sværere at brænde. Til reference er iltkoncentrationen i luft ca. 21%. Et materiale med en LOI under 21% vil let brænde i luften. Et materiale med en LOI over 28% betragtes generelt som flammehæmmende. UL 94-testen er en anden almindelig metode til vurdering af plastiks brændbarhed. Den evaluerer materialets adfærd i lodret eller vandret orientering, herunder tiden til selvslukning, og om der opstår dryp. Tabellen nedenfor opsummerer de vigtigste brændbarhedsparametre for almindelige transformatorisoleringsmaterialer.

PåLugao Power Co.,Ltd., formulerer vores fabrik støbeharpikssystemer, der opnår en LOI på 30 % eller højere, kombineret med en UL 94 V-0 rating. Det betyder, at harpiksen ikke understøtter forbrænding under normale atmosfæriske forhold og vil selvslukke hurtigt, hvis den antændes. Disse egenskaber er essentielle for en tør type transformator, der installeres indendørs, hvor brandsikkerhed er en primær bekymring.

2. Kemien af ​​støbt harpiks: Hvordan tilsætningsstoffer ændrer brændende adfærd

Basisepoxyharpiksen, der bruges i støbeharpikstransformatorer, er en termohærdende polymer, der giver fremragende elektrisk isolering, mekanisk styrke og termisk stabilitet. Imidlertid har umodificeret epoxyharpiks et begrænsende iltindeks på cirka 19-21%, hvilket betyder, at det vil brænde i luften. For at omdanne dette materiale til et flammehæmmende isoleringssystem er harpiksen formuleret med fyldstoffer og additiver, der ændrer dets forbrændingsadfærd. De to mest almindelige tilgange er brugen af ​​uorganiske hydroxidfyldstoffer og fosforbaserede flammehæmmere. Valget af additiv og dets koncentration bestemmer den endelige ydeevne af støbeharpiksen.

Aluminiumtrihydrat (ATH), også kendt som aluminiumhydroxid, er det mest udbredte flammehæmmende fyldstof i støbeharpikstransformatorer. Når harpiksen udsættes for temperaturer over ca. 200°C, gennemgår ATH en endoterm nedbrydningsreaktion. Denne reaktion absorberer en betydelig mængde varme og afkøler det omgivende materiale. Det frigiver også vanddamp, som fortynder iltkoncentrationen i nærheden af ​​flammen. Resten af ​​reaktionen er aluminiumoxid, som danner et beskyttende keramiklignende lag på overfladen af ​​harpiksen. Dette lag fungerer som en termisk barriere, der bremser overførslen af ​​varme til det underliggende materiale. Tabellen nedenfor opsummerer nedbrydningsegenskaberne for ATH og andre almindelige flammehæmmende fyldstoffer.

På vores fabrik i Lugao bruger vi en kombination af ATH og silicafyldstoffer i vores støbte harpiksformuleringer. ATH giver den primære flammehæmmende funktion, mens silica forbedrer harpiksens termiske ledningsevne og mekaniske styrke. Det samlede fyldstofindhold kan nå op på 60-70 vægt%, hvilket reducerer mængden af ​​brændbart organisk materiale i transformeren markant. Vi tilbyder også fosforbaserede flammehæmmende muligheder til applikationer, der kræver endnu højere brandsikkerhedsydelse. Disse formuleringer opnår en højere LOI og hurtigere selvslukkende adfærd.

3. Hvorfor lav varmeafgivelse betyder noget for indendørs installation

Den flammehæmmende ydeevne af en støbt harpiks Dry Type Transformer handler ikke kun om, hvorvidt den brænder; det handler også om, hvor meget varme og røg den afgiver, hvis den brænder. Varmefrigivelseshastigheden (HRR) er en kritisk parameter for brandsikkerhedsteknik. Det måler den hastighed, hvormed et materiale frigiver energi under forbrænding. Et materiale med en lav HRR vil bidrage mindre til væksten af ​​en brand, hvilket giver beboerne mere tid til at evakuere og brandmændene mere tid til at kontrollere situationen. Røgproduktionshastigheden er lige så vigtig, da røg er den primære dødsårsag i brande og kan skjule flugtveje.

Støbeharpikstransformatorer er designet til at have en lav varmeafgivelseshastighed. Det høje fyldstofindhold og den endoterme nedbrydning af ATH bidrager begge til dette. Når harpiksen udsættes for ild, absorberer ATH varme i stedet for at frigive den. Vanddampen, der frigives ved nedbrydningen, fortynder de brændbare gasser, hvilket reducerer flammens intensitet. Aluminiumoxidresten danner et beskyttende lag, der isolerer den resterende harpiks. Nettoeffekten er et materiale, der brænder langsomt, hvis overhovedet, og afgiver minimal varme. Tabellen nedenfor sammenligner varmeafgivelsesegenskaberne for støbt harpiks og andre transformatorisoleringsmaterialer.

Den lave varmeafgivelse og røgproduktion af støbte harpiks-transformatorer tillader dem at blive installeret i indendørs rum uden behov for omfattende brandslukningssystemer. Dette reducerer omkostningerne til den elektriske installation og forenkler bygningens brandsikkerhedsdesign. For projekter, hvor transformatoren er placeret i nærheden af ​​besatte områder, såsom på et hospital eller et indkøbscenter, er den lave brandfare ved støbeharpikstransformatorer en kritisk fordel. Hos Lugao Power Co.,Ltd. designer vores fabrik vores støbeharpikstransformatorer til at opfylde de strengeste brandsikkerhedsstandarder, herunder IEC 60076-11 F1-klassificeringen.

4. Hvordan IEC 60076-11 tests verificerer flammehæmmende ydeevne

IEC 60076-11 er den internationale standard, der definerer kravene til Dry Type Transformers. Standarden specificerer brandadfærdsklassificeringen, som bestemmes af en række tests, der simulerer transformatorens eksponering for en ekstern brand. Brandadfærdsklassifikationen har to niveauer: F0 og F1. F0 er grundniveauet, og F1 er det højere niveau, hvilket kræver, at transformatoren selvslukker og begrænser varmeafgivelsen og røgproduktionen under testen.

Brandadfærdstesten udføres ved at antænde en specificeret mængde brændstof (normalt alkohol) i en defineret afstand fra transformeren. Testen måler temperaturen og varmefluxen omkring transformeren, samt tiden for transformeren til at selvslukke efter brændstoffet er forbrugt. Testen overvåger også produktionen af ​​røg og giftige gasser. For at opnå F1-klassificering skal transformeren opfylde følgende kriterier:

• Spidstemperaturen på transformatoroverfladen skal forblive under en specificeret grænse.
• Transformatoren skal selvslukke inden for en bestemt tid, efter at brændstoffet er opbrugt.
• Varmeafgivelseshastigheden og røgproduktionen skal forblive under de angivne tærskler.
• Transformatoren må ikke producere brændende dråber, der kan antænde tilstødende materialer.
• Transformatoren skal bevare sin dielektriske styrke efter brandtesten.

Tabellen nedenfor opsummerer nøgleparametrene for IEC 60076-11 brandadfærdstesten og den typiske ydeevne af støbeharpikstransformatorer fra Lugao Power Co.,Ltd.

Vores fabrik i Lugao tester vores støbte harpiks Dry Type Transformers i henhold til IEC 60076-11 standarden. Vi vedligeholder testrapporter for alle vores produkter, som er tilgængelige for vores kunder efter anmodning. Disse rapporter giver dokumenterede beviser for vores transformatorers flammehæmmende ydeevne, hvilket giver vores kunder tillid til, at produktet opfylder de højeste brandsikkerhedsstandarder.

5. Afbalancering af termisk ledningsevne og flammehæmning

Designet af en støbt harpiksformulering til en tør type transformator kræver afbalancering af to konkurrerende krav: flammehæmning og termisk ledningsevne. Flammehæmning opnås ved at tilsætte uorganiske fyldstoffer som ATH, der reducerer harpiksens brændbare indhold. Termisk ledningsevne er vigtig for at sprede den varme, der genereres af transformatorviklingerne. En højere termisk ledningsevne gør det muligt for transformatoren at fungere ved en lavere temperatur, hvilket øger dens effektivitet og levetid. Nogle flammehæmmende fyldstoffer har imidlertid relativt lav varmeledningsevne, og en forøgelse af deres koncentration kan forringe harpiksens termiske ydeevne.

Løsningen ligger i valget af fyldstoffer med høj varmeledningsevne og optimering af fyldstofpartikelstørrelsesfordelingen. Silica (SiO₂) og aluminiumoxid (Al₂O3) bruges almindeligvis som fyldstoffer i støbeharpikstransformatorer, fordi de kombinerer god varmeledningsevne med acceptable flammehæmmende egenskaber. Når de kombineres med ATH, kan disse fyldstoffer give både flammehæmning og termisk ledningsevne. Partikelstørrelsesfordelingen er også vigtig: En velgraderet blanding af grove og fine partikler kan opnå en højere pakningstæthed, hvilket forbedrer både termisk ledningsevne og mekanisk styrke. Tabellen nedenfor opsummerer den termiske ledningsevne af almindelige støbeharpiksfyldstoffer.

På vores fabrik bruger vi en proprietær blanding af silica og ATH fyldstoffer for at opnå en balance mellem flammehæmning og termisk ledningsevne. Vores støbte harpiksformulering opnår en termisk ledningsevne på 1,1-1,5 W/m·K, samtidig med at en LOI på 30% eller højere opretholdes. Dette gør det muligt for vores Dry Type Transformers at fungere ved høje belastninger uden at overskride temperaturgrænserne, mens de stadig giver den brandsikkerhedsydelse, der kræves til indendørs installation.

6. Ofte stillede spørgsmål (FAQ)

Spørgsmål 1: Hvad er forskellen mellem F0 og F1 brandadfærdsklassificering for transformatorer af tør type?

Svar: F0 er den grundlæggende brandadfærdsklassifikation, og F1 er den højere klassifikation. F0 kræver, at transformeren er selvslukkende, men har mindre strenge grænser for varmeafgivelse og røgproduktion. F1 kræver, at transformeren overholder strengere grænser for spidstemperatur, selvslukkende tid, varmeafgivelseshastighed og røgproduktion. For indendørs installationer i bygninger med optaget plads kræves typisk F1-klassificering. Hos Lugao Power Co.,Ltd. er vores støbeharpiks tørtype transformatorer designet til at opfylde F1-klassificeringen.

Spørgsmål 2: Fremstiller støbt harpiks giftige gasser, når de brændes?

Svar: Den støbte harpiksformulering, der bruges i vores Dry Type Transformers, er halogenfri, hvilket betyder, at den ikke indeholder klor eller bromforbindelser, der kan producere giftige og ætsende gasser såsom hydrogenchlorid eller hydrogenbromid. De primære nedbrydningsprodukter af vores støbeharpiks er vanddamp, kuldioxid og aluminiumoxid. Det gør røgen fra en støbeharpikstransformator mindre giftig end røgen fra en oliefyldt transformer, som kan indeholde en kompleks blanding af giftige forbrændingsprodukter.

Spørgsmål 3: Hvordan er den flammehæmmende ydeevne af støbt harpiks sammenlignet med en væskefyldt transformer?

Svar: Transformere af støbt harpiks har en væsentlig fordel i forhold til væskefyldte transformere med hensyn til brandsikkerhed. Væskefyldte transformere indeholder en stor mængde brændbar olie, som kan lække og skabe en poolbrand. Varmeafgivelseshastigheden og røgproduktionen af ​​brændende olie er meget højere end for støbeharpiks. Transformatorer af støbt harpiks indeholder ingen flydende brændstof og er selvslukkende, hvilket gør dem langt sikrere til indendørs installation.

Spørgsmål 4: Kan en støbeharpikstransformator installeres i et rum uden brandslukning?

Svar: Ja, en støbt harpiks tørtype transformator, der opfylder F1-klassificeringen, kan installeres i et rum uden dedikerede brandslukningssystemer, forudsat at rummet opfylder de generelle brandsikkerhedskrav i bygningsreglementet. Den lave brandfare ved støbeharpikstransformatoren gør, at den ikke kræver det samme niveau af brandbeskyttelse som en oliefyldt transformer. De specifikke krav afhænger dog af de lokale byggeregler og den myndighed, der har jurisdiktion. Vores tekniske team kan give vejledning om installationskravene til dit projekt.

Spørgsmål 5: Hvilken vedligeholdelse er nødvendig for at opretholde den flammehæmmende ydeevne af en støbeharpikstransformator?

Svar: Den flammehæmmende ydeevne af en støbeharpikstransformator er iboende i materialet og nedbrydes ikke væsentligt over tid. Der kræves dog stadig regelmæssig vedligeholdelse for at sikre transformatorens overordnede pålidelighed. Dette omfatter visuel inspektion for revner eller beskadigelse af den støbte harpiks, rensning af viklinger og kølekanaler for at forhindre støvophobning og periodisk test af isolationsmodstand og delvis udledning. Hos Lugao Power Co.,Ltd., leverer vi vedligeholdelsesvejledninger og supporttjenester til vores Dry Type Transformers.

7. Konklusion

Den flammehæmmende ydeevne af en støbt harpiks Dry Type Transformer er resultatet af et sofistikeret materialesystem. Epoxyharpiksen giver den strukturelle og elektriske isolering, mens ATH-fyldstoffet giver den endoterme flammehæmmende mekanisme. Silicafyldstoffet forbedrer den termiske ledningsevne og mekaniske styrke. Sammen skaber disse komponenter et transformerisoleringsmateriale, der modstår antændelse, selvslukker hurtigt og frigiver minimal varme og røg. Disse egenskaber er essentielle for indendørs installationer, hvor brandsikkerhed er en primær bekymring.

Hos Lugao Power Co., Ltd. designer og fremstiller vores fabrik støbeharpiks tørtype transformatorer, der opfylder de højeste standarder for brandsikkerhed. Vores produkter er testet i henhold til IEC 60076-11 og opnår F1-klassificering. Vi er forpligtet til at give vores kunder pålidelige, sikre og effektive transformatorløsninger. Uanset om du designer en ny bygning eller opgraderer et eksisterende elektrisk system, inviterer vi dig til at kontakte vores tekniske team for at drøfte dine krav.

Kontakt Lugao Power Co.,Ltd. i dagfor at lære mere om vores støbeharpiks tørtype transformatorer, og hvordan de kan opfylde dine brandsikkerhedskrav.
