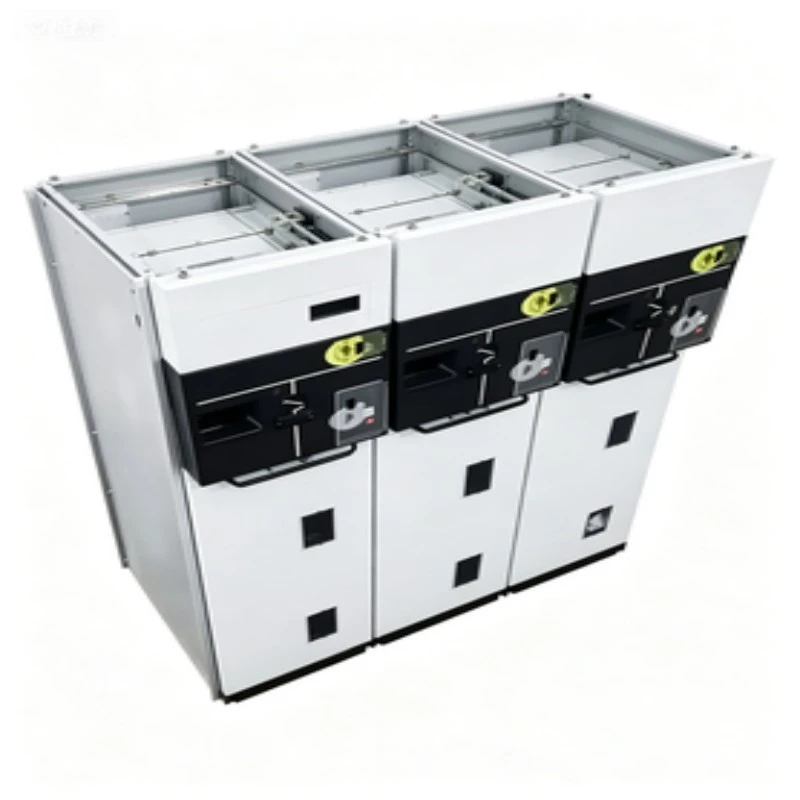

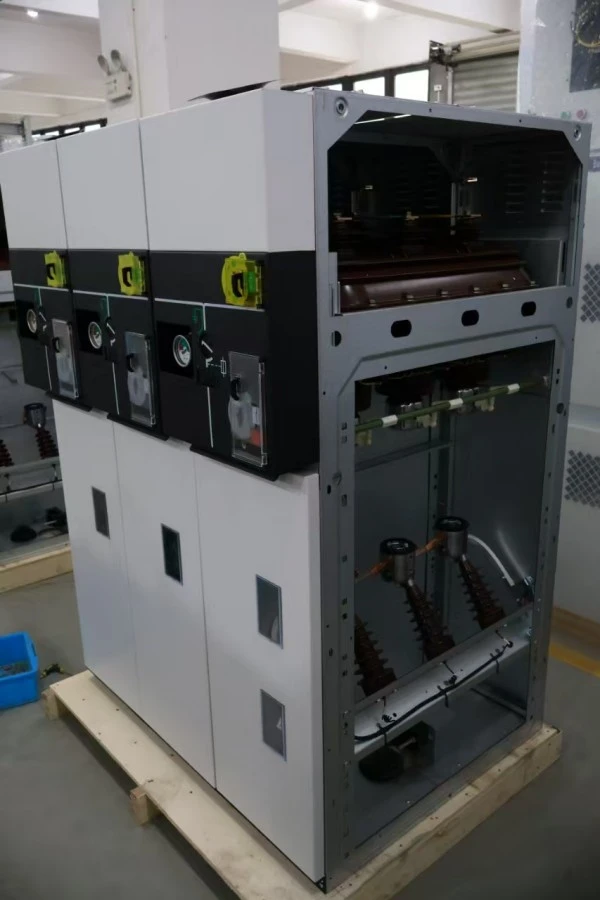

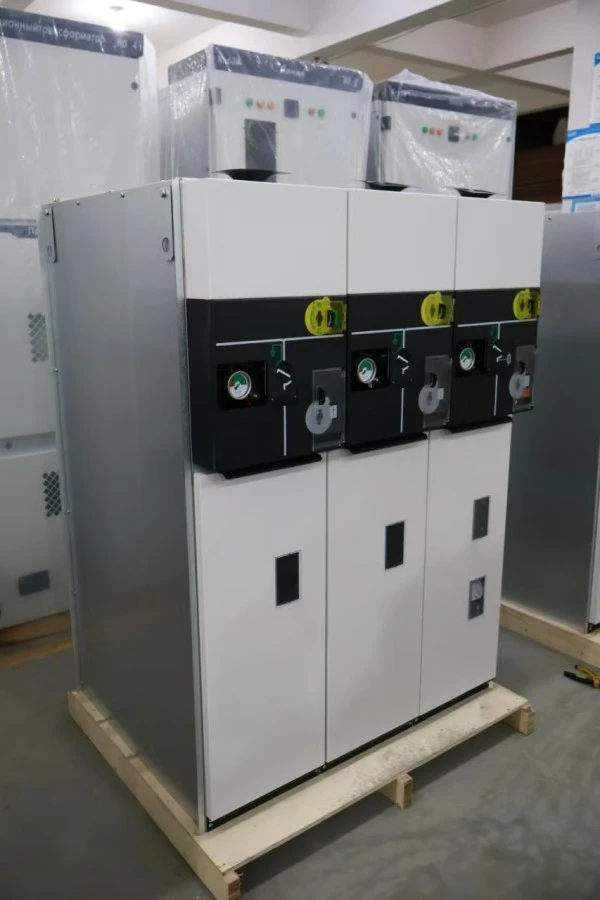

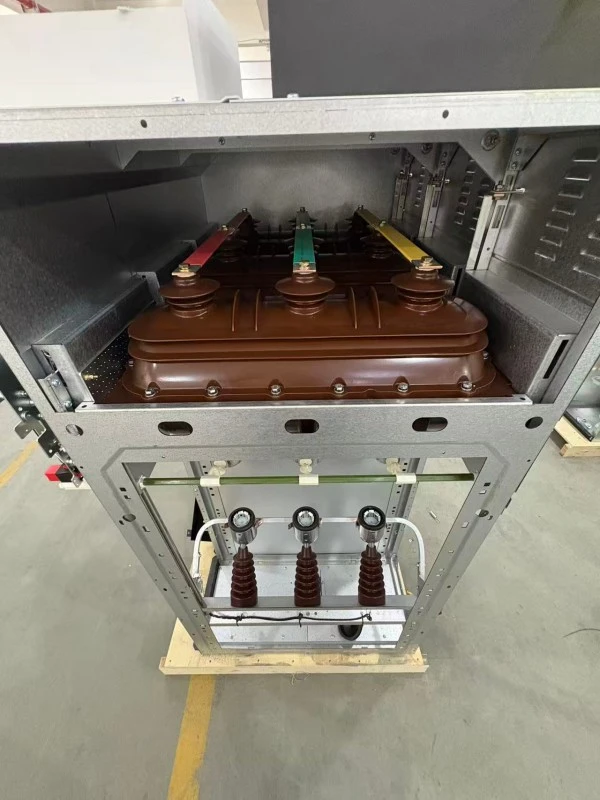

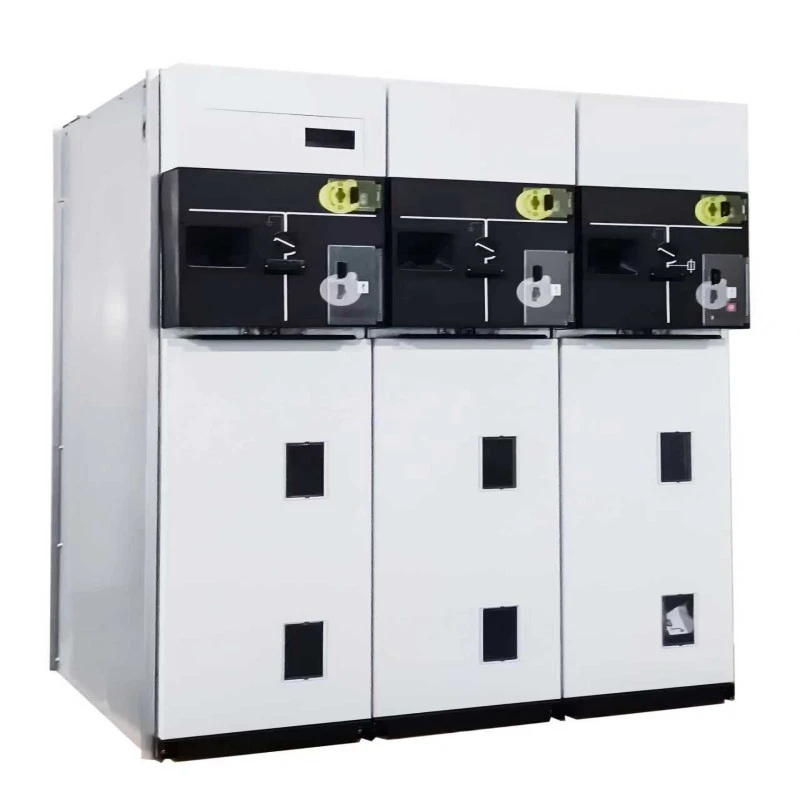

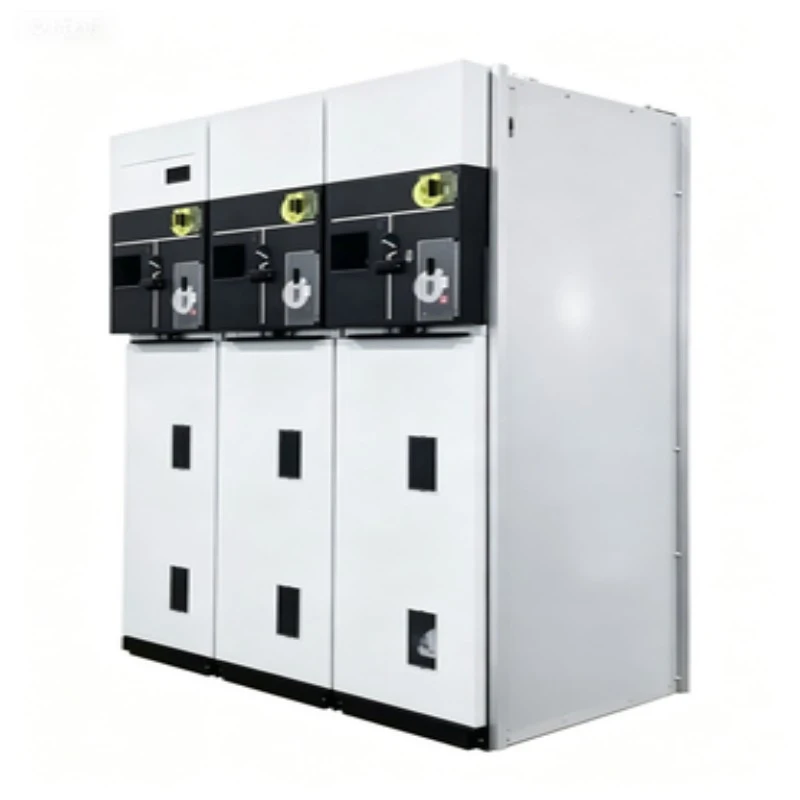

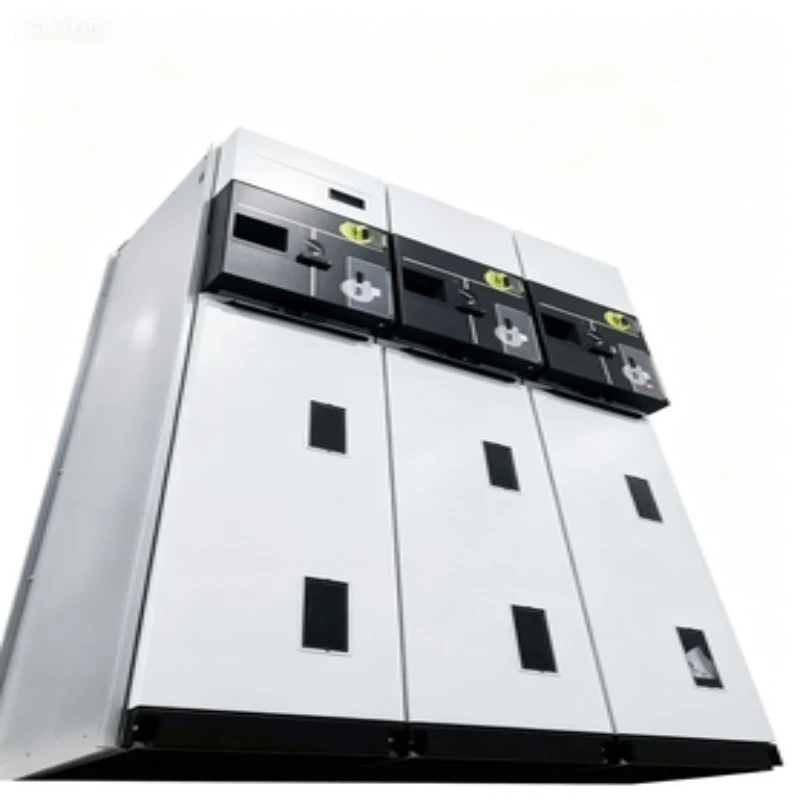

Ring Hovedenhed Sf6 Udtrækkeligt koblingsudstyr

Hvad er Ring Main Unit SF6 udtrækkeligt koblingsudstyr?

Dekoblingsudstyrer et fabriksmonteret, metalindkapslet, SF6-isoleret koblingsudstyr designet til mellemspændingsringnetværk (op til 24kV/36kV). I modsætning til fast typeRMU'er, denne udtrækkelige version har aftagelige lastbilmonterede koblingsenheder --- typisk en vakuumafbryder eller SF6 belastningsafbryder, der fysisk kan rulles ud af kabinettet til vedligeholdelse, inspektion eller udskiftning uden at afbryde hele samleskinnen.

Hvad kan det gøre?

Dette ringhovedenhed SF6 udtrækkeligt koblingsudstyr udfører tre kritiske funktioner i strømfordelingen:

1. Ring netværksforbindelse --- Forbinder indgående feeder fra to retninger, hvilket muliggør redundant strømforsyning.

2. Transformatorbeskyttelse --- Skifter og beskytter distributionstransformatorer op til 2500kVA ved hjælp af integrerede sikringer eller en afbryder.

3. Isolering til vedligeholdelse ---Den udtrækkelige mekanisme giver et synligt brudgab, hvilket sikrer absolut sikkerhed for personale, der arbejder nedstrøms.

4. Fejlafbrydelse --- Afbryder kortslutningsstrømme op til 25kA.

5. Kabeltest og jordforbindelse --- Jordkontakt og kabeltestporte muliggør sikkert kabelarbejde.

Hvert SF6 RMU-koblingsudstyr fra Lugao Power overholder IEC 62271-200, og tilbyder både belastnings-/brudevne og fejlstrømsmodstand i et kompakt fodaftryk (bredde så lav som 450 mm pr. panel).

Produktparameter (specifikation)

Bemærk: Tekniske parametre kan variere afhængigt af den valgte konfiguration. Kontakt venligst Lugao Power for det endelige tekniske datablad.

Produktfunktion og applikation

Spørgsmål og svar - Forstå fordelene ved udtræk

Q1: Hvad gør det udtrækkelige design bedre end en fast RMU?

A: En fast RMU kræver fuld panelafbrydelse for vedligeholdelse af koblingsudstyr. Med et Ring Main Unit sf6 udtageligt koblingsudstyr ruller du blot koblingsmodulet ud til "frakoblet" eller "test" position. Samleskinnen forbliver strømførende, og nedstrøms kredsløb kan serviceres sikkert. Nedetid reduceres fra timer til minutter.

Q2: Hvordan ved jeg, at den udtrækkelige lastbil er i den korrekte position?

A: Lugao Powers design inkluderer tre forskellige mekaniske positioner --- tilsluttet, test og frakoblet --- hver med taktil feedback, visuelle indikatorer på lastbilen og hjælpekontakter til fjernovervågning af SCADA. En sikkerhedsspjæld dækker automatisk faste kontakter, når lastbilen trækkes tilbage.

Q3: Er SF6-gas vedligeholdelsesfri i dette udtrækkelige design?

A: Ja. SF6-tanken er forseglet for livstid (≥30 år under normale forhold). Den udtrækkelige mekanisme er placeret i lavspændingsrummet eller frontlastbilens område – ikke inde i benzintanken. Derfor forstyrrer det ikke SF6-trykket eller den dielektriske integritet at trække kontakten tilbage. Dette er en vigtig differentiabel af den SF6-udtrækkelige ringhovedenhed.

Q4: Understøtter denne RMU fjernbetjening?

A: Ja. Udtrækkelige lastbiler kan udstyres med motoriserede mekanismer og positionsfeedback-sensorer, hvilket muliggør fuld fjernbetjening ind/ud – kompatibel med IEC 61850 GOOSE-meddelelser.

Egnede applikationer til SF6 isoleret koblingsudstyr

Produktionsdetaljer

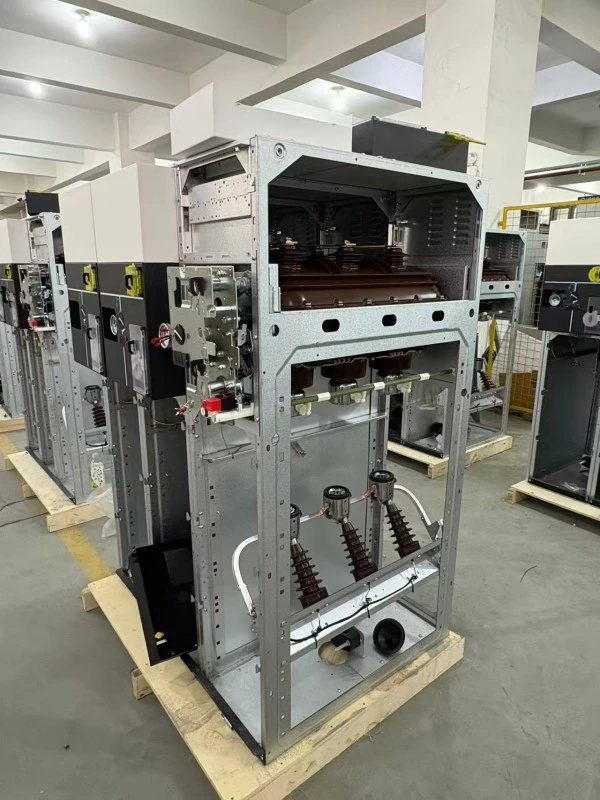

Hvert Ring Main Unit sf6 udtageligt koblingsudstyr er produceret i vores ISO 9001 certificerede anlæg med dedikerede samlebånd til faste og udtagelige varianter.

De vigtigste produktionstrin:

1. Tankfremstilling ---3 mm rustfrit stål, robotlasersvejsning, 100 % helium lækagetest (lækagehastighed <1×10⁻⁶ mbar·L/s).

2. SF6-behandling --- Vakuumfyldning med dugpunkt ≤ -50°C, tryk kalibreret ved 20°C reference.

3. Udtrækkelig lastbilsamling --- Præcisionsstyreskinner, antifriktionsruller, selvjusterende primære kontakter (forsølvet kobber, 12μm tykkelse).

4. Indstilling af låse---Hver enhed gennemgår 200 indsættelses-/udtagningscyklusser for at verificere mekaniske låse.

5. Højspændingstest --- Strømfrekvensmodstand: 42kV/1min (12kV enheder); delvis udledning <5pC ved 1,2Ur.

6. Temperaturstigningstest ---Ved 1,1× mærkestrøm, alle punkter inden for standardgrænser.

7. Unikt serienummer --- Indgraveret på både kabinettet og den udtrækkelige lastbil for fuld sporbarhed.

Kvalitetskontrol kontrolpunkter

Emballage

Hvert Ring Main Unit sf6 udtageligt koblingspanel er pakket individuelt til eksport:

Mærker på kasse:

1. "SF6-gasfyldt – Må ikke tabes"

2. "Udtrækbar lastbil indeni - Håndteres med forsigtighed"

3. Tyngdepunkt, løftepunkter, skrøbelige etiketter

Den udtrækkelige lastbil sendes inden i panelet (i frakoblet position) for at forhindre beskadigelse. For ordrer med flere lastbiler er valgfri separat emballage tilgængelig.

Eftersalg og garanti

Garantiperiode:

12 måneder fra idriftsættelsesdatoen eller 18 måneder fra afsendelsesdatoen (alt efter hvad der indtræffer først).

Hvad er dækket:

1. Alle mekaniske dele inklusive udtrækkelig lastbil, låse, skodder

2. SF6 gassystem (undtagen gaspåfyldning på grund af kundelækage)

3. Primære og sekundære kontakter

4. Jordafbrydermekanisme

Hvad er ikke dækket:

1. Skader under forkert udtagning/indsættelse

2. Eksterne ledningsmodifikationer

3. Naturens handlinger (oversvømmelse, lynnedslag)

4. Consumables (fuses, indicator lamps)

Serviceforpligtelser:

1. Teknisk forespørgsel svar: inden for 2 timer (arbejdsdage)

2. Forsendelse af reservedele: inden for 24 timer

3. Fjernfejlfinding: gratis understøttelse af videoopkald

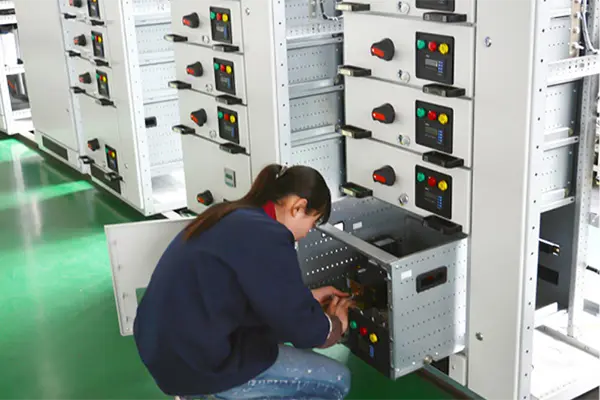

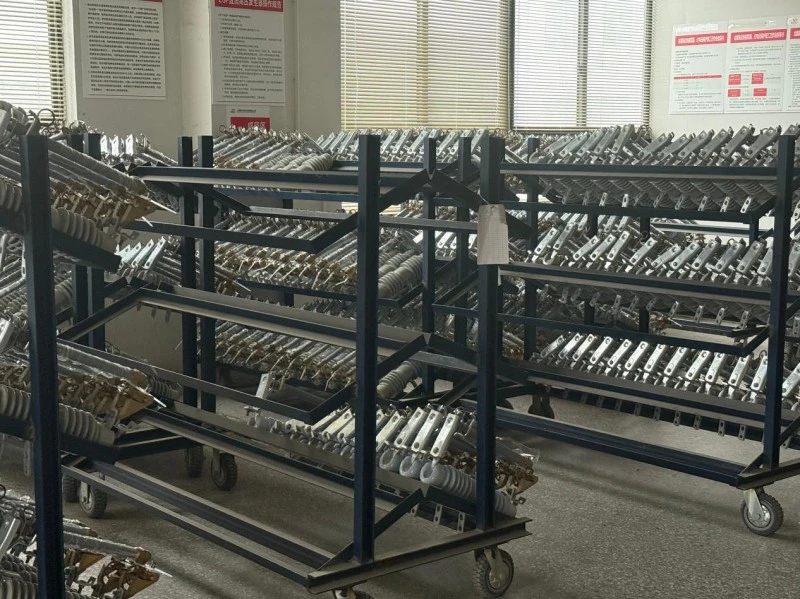

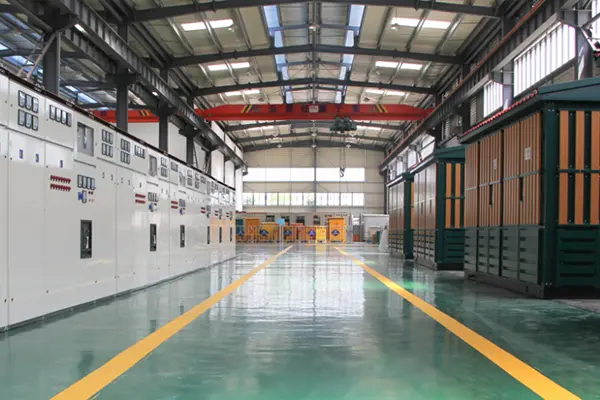

Produktion & Kvalitetskontrol

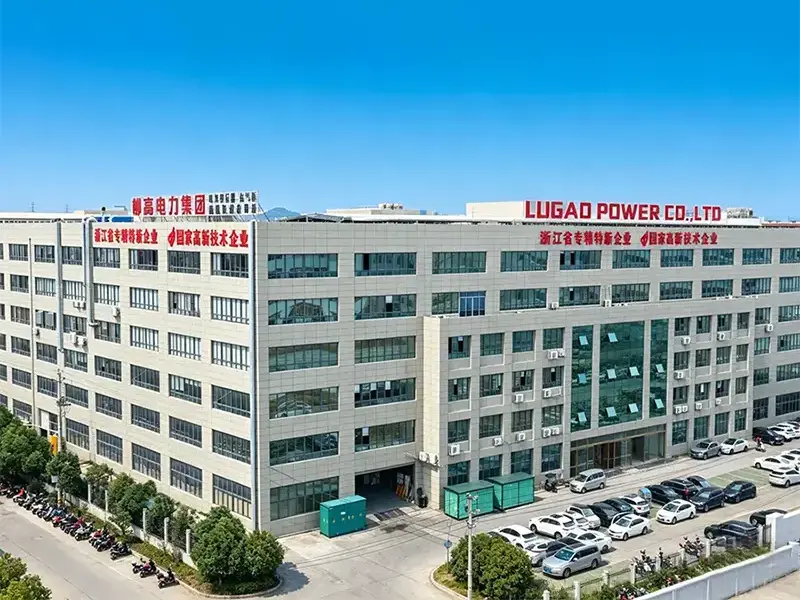

Lugao Power Co., Ltd. har specialiseret sig i forskning og udvikling og fremstilling af høj-, mellem- og lavspændingstransmissions- og distributionsudstyr, herunder transformere,koblingsudstyr, afbrydere, afbrydere og relaterede elektriske produkter.

Med egen produktions-, ingeniør- og testkapacitet leverer Lugao Power skræddersyede OEM/ODM-løsninger og one-stop-strømdistributionsløsninger til forsyningsselskaber, industrianlæg, vedvarende energiprojekter og infrastrukturapplikationer verden over.
