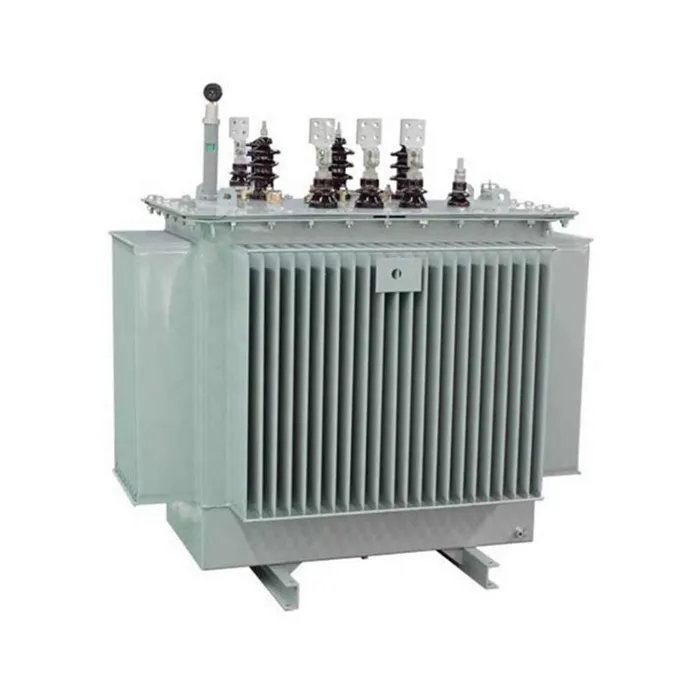

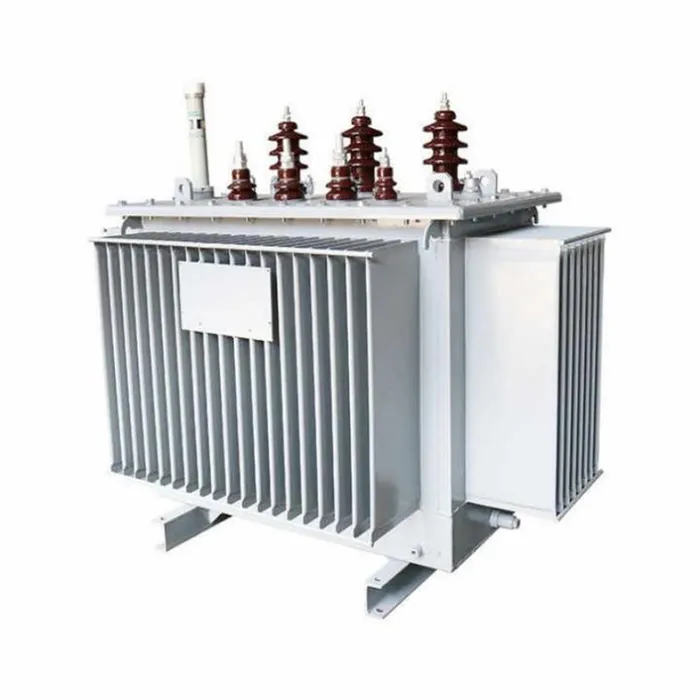

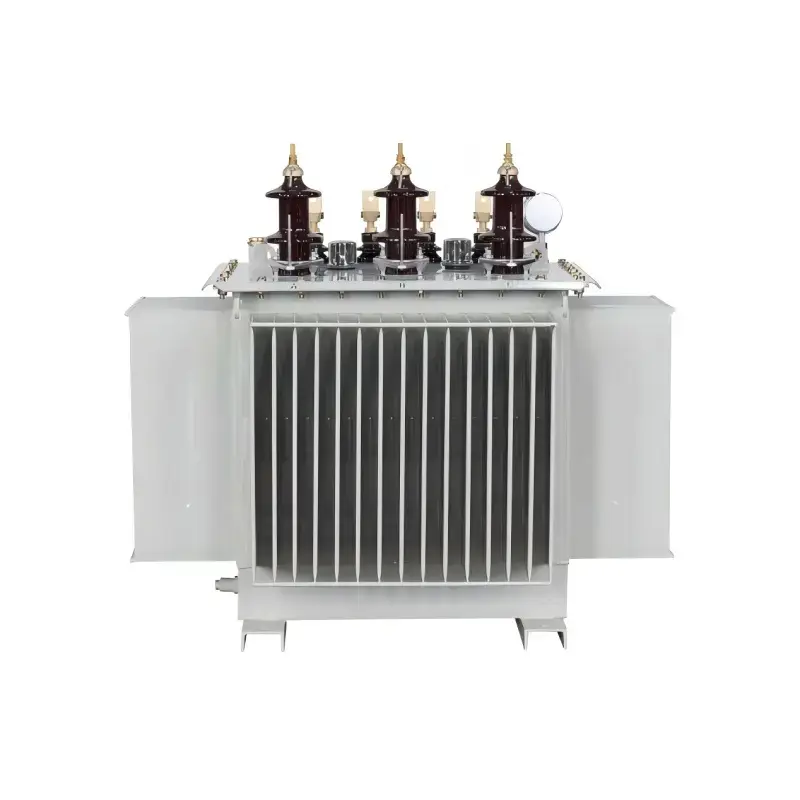

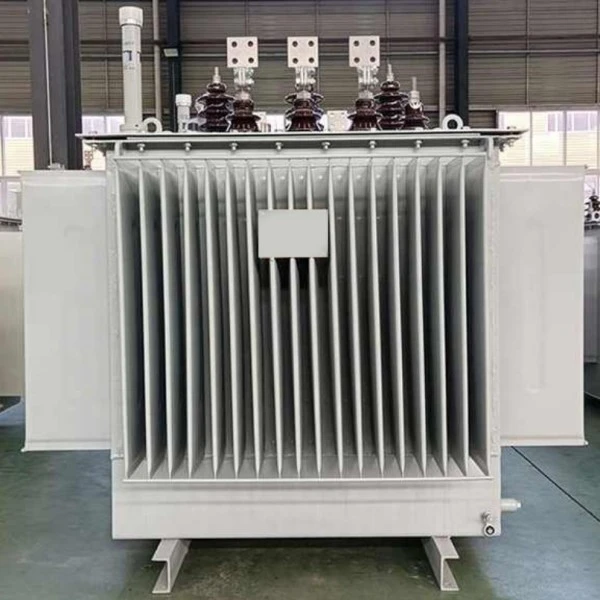

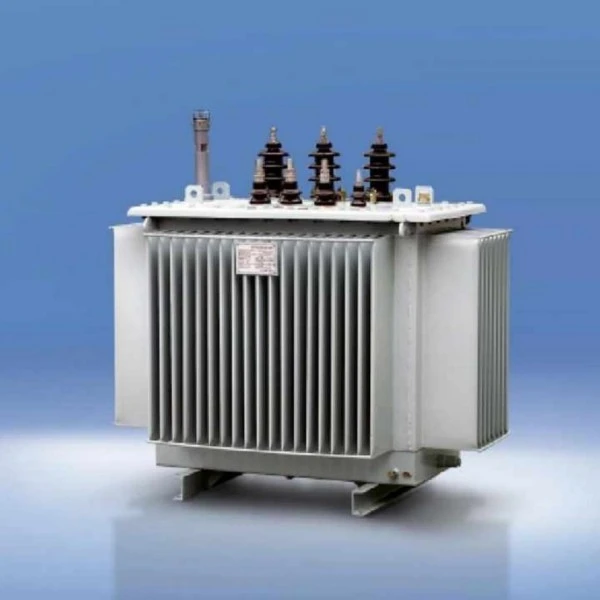

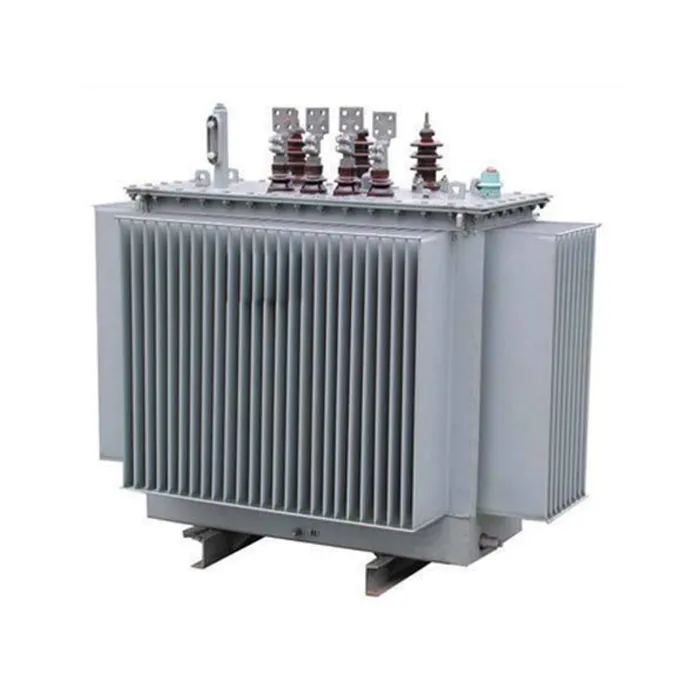

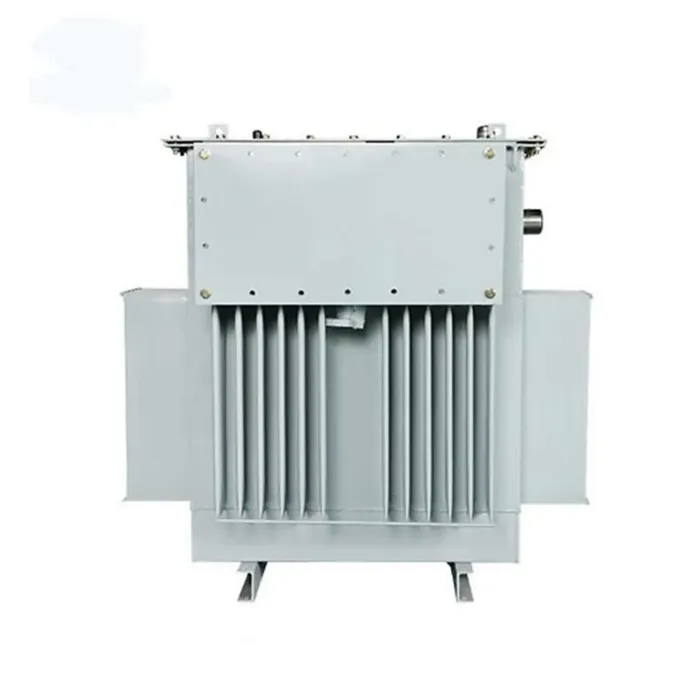

S9 Trefaset oliefyldt lavspændingstransformator

Vores virksomheds S9 trefasede oliefyldte lavspændingstransformer er en yderst pålidelig strømforsyning, der er specielt designet til lavspændingsstrømdistributionssystemer. Køb af dette produkt giver dig en transformer af høj kvalitet, der kombinerer stabil ydeevne med omkostningseffektivitet, bredt anvendelig i industrianlæg, kommercielle bygninger og energidistributionsscenarier i boliger. Dette produkt bruger koldvalsede siliciumstålplader af høj kvalitet og kobberviklinger af høj renhed. Its optimized core structure effectively reduces hysteresis and eddy current losses, ensuring long-term stable and reliable operation. Det olienedsænkede isoleringskølesystem giver fremragende varmeafledning og overbelastningskapacitet og opretholder en stabil udgangsspænding selv under forhold med spændingsudsving eller betydelige belastningsændringer. Den fuldt forseglede struktur isolerer effektivt ekstern fugt og urenheder, forlænger udstyrets levetid og reducerer vedligeholdelsesfrekvensen.

Produktparameter (specifikation)

Produktfunktion og applikation

Produktegenskaber

Energieffektiv og lavt tab:Sammenlignet med den tidligere S7-serie har S9-transformatoren en gennemsnitlig reduktion i tomgangstab på cirka 10 %, en reduktion i belastningstab på omkring 22 % og en endnu mere signifikant reduktion i tomgangsstrøm på næsten 46 %. Det var et nationalt promoveret energibesparende produkt på det tidspunkt.

Pålideligt strukturelt design:

Kerne:S9 olienedsænket transformer fremstillet af koldvalset kornorienteret siliciumstål af høj kvalitet, der anvender en fuldt skrånende tre-trins kernestruktur, der effektivt reducerer tab og støj.

Vindinger:Højspændingsviklingen vedtager en flerlags cylindrisk struktur, mens lavspændingsviklingen bruger en cylindrisk eller forbedret spiralformet struktur med langsgående oliekanaler, hvilket forbedrer varmeafledning og mekanisk styrke.

Fastgørelsesproces:Alle fastgørelseselementer anvender selvlåsende anti-løsne møtrikker, og en kernepositioneringsstruktur er tilføjet for at sikre stabilitet under transport og langtidsdrift, hvilket eliminerer behovet for kerneinspektion og løftevedligeholdelse.

Fuldt forseglet struktur (S9-M-serien):S9 distributionstransformatortank er designet med korrugerede paneler, der giver en åndefunktion for at kompensere for ændringer i olievolumen, hvilket eliminerer den traditionelle konservator. Denne fuldstændigt forseglede struktur isolerer transformatorolien fuldstændigt fra ekstern luft, og forhindrer effektivt ilt- og fugtindtrængning og forsinker derved ældningen af ​​isoleringsolien.

Omfattende sikkerhedsbeskyttelse: S9 Trefaset oliefyldt lavspændingstransformatorudstyret med komponenter såsom en trykaflastningsventil, drejetermometer og gasrelæ, som omgående frigiver trykket, når det indre tryk bliver for højt, hvilket sikrer sikker drift af udstyret.

Fordele ved funktionerne

Væsentligt reducerede driftsomkostninger:Kernefordelen ligger i energieffektivitet. Sammenlignet med S7-serien er driftsomkostningerne for S9-produktet reduceret med cirka 19%, hvilket resulterer i betydelige elbesparelser i forhold til langsigtet drift.

Høj driftssikkerhed:Med forbedret spoleendestøtte, en ny isoleringsstruktur og kortslutningsbestandigt design er dens evne til at modstå pludselige kortslutninger væsentligt forbedret. Den har bestået pludselige kortslutningstests på et nationalt anerkendt testcenter, hvilket sikrer stabil drift selv under ugunstige forhold som f.eks. netudsving.

Ekstremt lave vedligeholdelsesomkostninger:Den fuldt forseglede struktur eliminerer behovet for at udskifte transformatorolien i dens normale levetid, hvilket i høj grad reducerer vedligeholdelsesarbejde og omkostninger.

Høj tilpasningsevne og æstetisk design:Det korrugerede tankdesign forbedrer ikke kun varmeafledningseffektiviteten, men resulterer også i et mere kompakt og æstetisk tiltalende produkt, hvilket reducerer installationens fodaftryk.

Produkter tilpasser sig miljøet

Applikationsscenarier

S9 trefasede oliefyldte lavspændingstransformatorer bruges primært i terminalstrømdistributionsapplikationer, hvor 10kV eller 35kV højspændingselektricitet skal konverteres til 400V lavspændingselektricitet. Specifikke scenarier omfatter:

Indkapslet type (S9-M-serien): Særligt velegnet til industrier som petroleum og kemisk forarbejdning. Disse miljøer indeholder typisk store mængder olie og kemikalier; den fuldt forseglede struktur isolerer effektivt ætsende gasser, beskytter interne komponenter og sikrer sikker drift.

Ikke-indkapslet type (S9-serien):Udbredt i industri- og minevirksomheder, byggepladser, boligsamfund, kommercielle centre, lufthavne, jernbanestationer og andre generelle industrielle og civile bygninger som kraftdistributionshubs.

Infrastruktur og landbrug:Almindeligvis brugt i undergrundsbaner, boreplatforme, olieproduktionsplatforme og by- og landbrugsnet for at give en stabil strømforsyning til forskelligt udstyr.

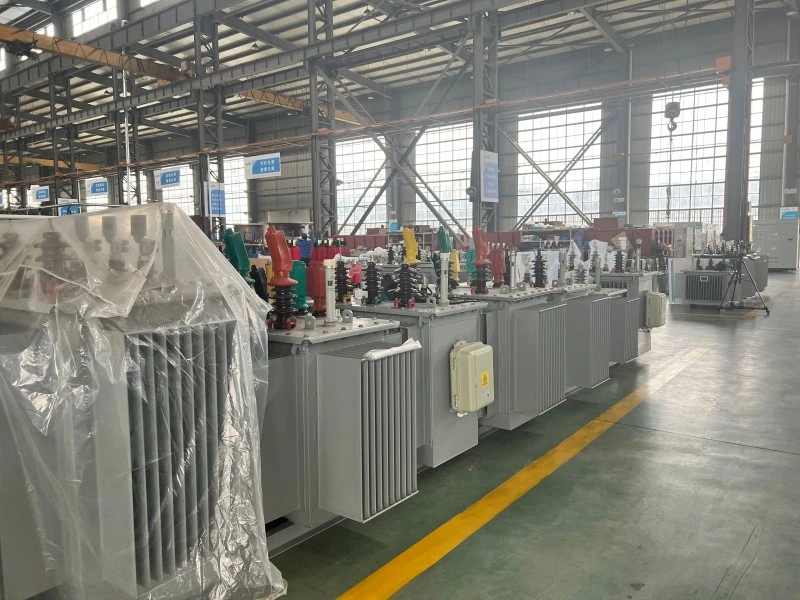

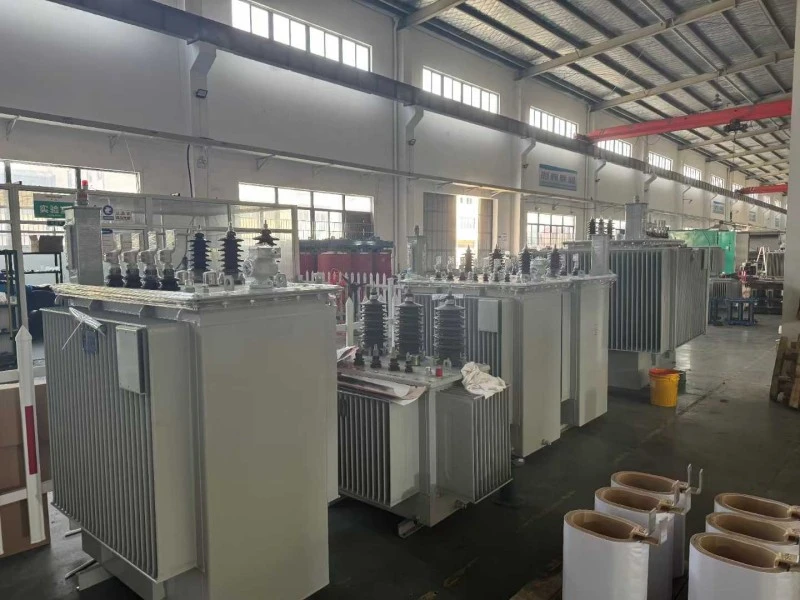

Produktionsdetaljer

Den trefasede oliefyldte transformer har gennemgået en omfattende optimering i produktdetaljer. Gennem det raffinerede design af kernekomponenter såsom kernen, spolerne, olietanken og fastgørelseselementer opnås lavt tab, høj pålidelighed og vedligeholdelsesfrie egenskaber.

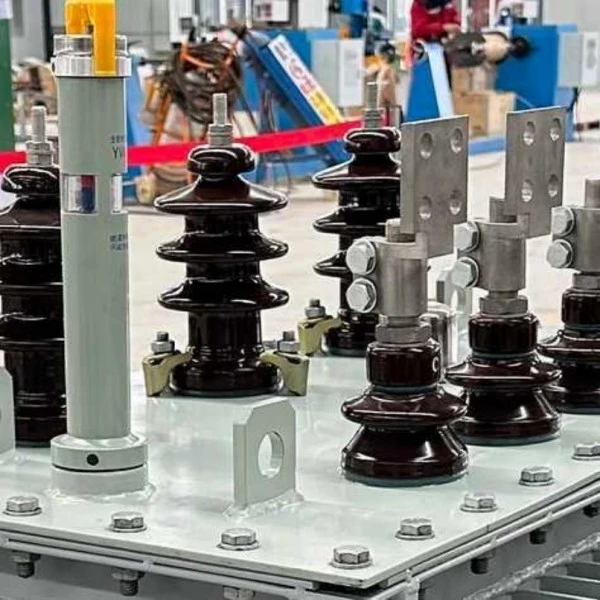

Kernekomponentstruktur og -proces

FAQ

Hvad er en S9 trefaset olie-nedsænket distributionstransformator?

S9 trefaset olie-nedsænket distributionstransformator er en strømfordelingsenhed, der bruges til at nedtrappe mellemspændingselektricitet, såsom 6kV, 10kV, 11kV eller 13,8kV, til lavspændingselektricitet såsom 0,4kV, 0,415kV eller 0,433kV. Det er meget udbredt i industrianlæg, kommercielle bygninger, boligsamfund, minedriftssteder, landbrugs elnet og forsyningsdistributionssystemer.

Kan spændingsforholdet for S9-olienedsænket transformer tilpasses?

Ja. Lugao kan tilpasse spændingsforholdet i henhold til det lokale net- og projektkrav. Almindelige muligheder inkluderer 10kV/0,4kV, 11kV/0,415kV, 13,8kV/0,4kV og andre tilpassede spændingskombinationer. Vektorgruppen, tappeområdet, frekvensen og tilbehøret kan også tilpasses.

Hvilket kapacitetsområde er tilgængeligt for denne transformer?

S9 olie-nedsænket distributionstransformator kan leveres i forskellige nominelle kapaciteter i henhold til projektets krav. Fælles kapaciteter omfatter 5kVA, 10kVA, 30kVA, 50kVA, 100kVA, 250kVA, 500kVA, 1000kVA, 1600kVA, 2000kVA og 2500kVA. Kontakt venligst Lugao for et passende modelvalg baseret på dit belastningsbehov.

Hvad er forskellen mellem S9 og S11 olienedsænkede transformere?

Sammenlignet med S9-serien erS11 serienhar normalt lavere ubelastet tab og bedre energibesparende ydeevne. S9-transformatoren er stadig meget brugt i mange distributionsprojekter på grund af dens stabile drift, modne design og omkostningseffektivitet. Det endelige valg afhænger af projektets budget, effektivitetskrav, lokale standarder og driftsforhold.

Er den oliefyldte S9-transformator velegnet til udendørs installation?

Ja. Den oliefyldte S9 transformer kan designes til udendørs installation. Den kan udstyres med en forseglet olietank, anti-korrosionsbelægning, trykaflastningsventil, termometer, olieniveauindikator og andet beskyttelsestilbehør i henhold til projektets krav. For barske miljøer bedes du angive højde, omgivende temperatur, fugtighed og forureningsniveau før tilbud.

Hvilken kølemetode bruger denne transformer?

S9 olie-nedsænket distributionstransformator bruger almindeligvis ONAN køling, hvilket betyder Oil Natural Air Natural køling. Transformatorolien cirkulerer naturligt inde i tanken for at overføre varme, mens den ydre tankoverflade afleder varme gennem naturlig luftkøling.

Kan Lugao levere OEM eller tilpasset transformerservice?

Ja. Lugao leverer OEM og tilpassede transformatortjenester. Tilpasningsmuligheder omfatter nominel kapacitet, spændingsforhold, frekvens, vektorgruppe, tappeområde, kabinetdesign, transformatortilbehør, malingsfarve, navneskilt og emballagekrav.

Produktets eftersalgsservice

1. Efter at transformeren er installeret og sat i drift på stedet, er den garanteret lækagefri, og malingen er garanteret ikke skaller eller falmer. Der ydes 5 års garanti; eventuelle kvalitetsproblemer, der opstår under normal brug inden for garantiperioden, vil være dækket af garantien.

2. Alle produkter er dækket af livstidsservice, hvilket sikrer fuldstændigheden af ​​produkttilbehør.

3. Levetiden er ikke mindre end 30 år.

4. I tilfælde af udstyrssvigt vil leverandøren svare inden for en time efter modtagelsen af ​​meddelelse fra køber, og sende teknisk personale til stedet inden for 24 timer indenlandsk.

Serviceforpligtelse

1. Vores produkter er fremstillet i nøje overensstemmelse med ISO9001-2015 kvalitetsstyringssystemkravene, hvilket sikrer 100 % produktkvalitet, før de forlader fabrikken.

2. Vores virksomhed leverer omfattende præ-salg, salg og eftersalgsservice for at sikre kundetilfredshed.

1. Vores firma tilbyder en 60-måneders garanti. I tilfælde af kvalitetsproblemer reparerer eller erstatter vi produktet gratis, hvilket sikrer 100 % kundetilfredshed.

Konstruktion og afprøvning af transformere skal overholde følgende standarder:

GB1094.1~2-1996, GB1094.3-2003, GB1094.5-2008 《Power Transformers》

GB/T6451-2015 《Specifikation og tekniske krav til olienedsænkede krafttransformere》

JB/T3837-2010 《Metode til kompilering af typebetegnelser for transformatorprodukter》

GB/T311.1-3.11-97 《Isolationskoordinering og højspændingstestteknikker til højspændingstransmissions- og transformationsudstyr》

GB10237-88 《Isolationsniveauer og dielektriske tests for krafttransformatorer – udvendige isoleringsluftfrirum》

GB7595-87 《Kvalitetsstandard for transformatorolie i drift》

GB7328-87 《Måling af lydniveau for transformere》

GB7534-87 《Måling af delvis udledning》

GB/T15164-94 《Loading Guide for Oil-Immered Power Transformers》

DL/T586-95 《Teknisk vejledning til produktionsovervågning af strømudstyrsbrugere》

GB/T311.1-3.11-97 《Isolationskoordinering og højspændingstestteknikker til højspændingstransmissions- og transformationsudstyr》

GB2536-1990 《Transformer Oil》

JB/T56011-92 《Produktkvalitetsklassificering for olienedsænkede krafttransformatorer》

ZBK41005-89 《Lydniveau for 6-220KV transformere》
