Pålidelig producent af amerikansk understation

Når byplanlæggere står over for knaphed på jord og skyrockende ejendomsomkostninger i boligsamfund, spørger de: hvilken transformerstationskonfiguration leverer det mindste fodaftryk uden at gå på kompromis med pålideligheden til udendørs distributionsnetværk? Lugao Power Co., Ltd. besvarer dette med vores American Type Substation løsninger, konstrueret med et karakteristisk design med tre rum – transformer-, højspændings- og lavspændingssektioner – med en fuldt forseglet olie-nedsænket transformatorenhed, der optager cirka en tredjedel til en femtedel af volumen af den europæiske distributionsløsning, hvilket gør den til den ultimative fordeling i byer.

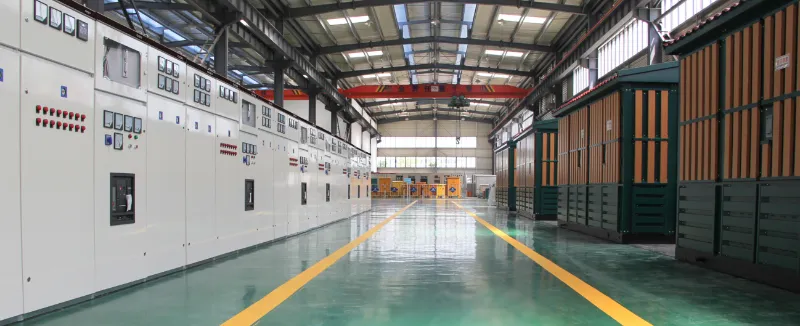

American type substation factory

Sådan vælger du mellem amerikansk ogTransformerstationer af europæisk typetil dit projekt?

Når de vurderer kvalificerede Box-Type Transformer Substation-leverandører, spørger ingeniørindkøbsteams ofte: Skal vi specificere amerikanske eller europæiske designstandarder for vores distributionsnetværk? Svaret afhænger af tilgængeligt område, regionale netpræferencer og installationsmiljø.

Transformatorstationer af amerikansk type har et karakteristisk design med tre rum - transformator-, højspændings- og lavspændingssektioner - hvor transformatorrummet typisk bruger en fuldt forseglet, olienedsænket enhed. Dette design lægger vægt på kompakt fodaftryk og tilbyder cirka en tredjedel til en femtedel af mængden af enheder af europæisk type med tilsvarende kapacitet. Den reducerede volumen gør den særligt velegnet til udendørs installationer i beboelsessamfund, urbane distributionsnetværk og pladsbegrænsede gårdhaver, hvor grundomkostningerne er uoverkommelige.

I modsætning til det rumbaserede europæiske design, der prioriterer serviceadgang, er den amerikanske konfiguration optimeret til tæthed. Det forseglede tankdesign eliminerer behovet for ekspansive vedligeholdelseskorridorer, hvilket tillader installation i trange rum, såsom vejkanter, små forsyningsgrunde eller i boligområder. Denne pladseffektivitet udmønter sig direkte i betydelige besparelser på jorderhvervelsesomkostninger for udviklere og forsyningsselskaber.

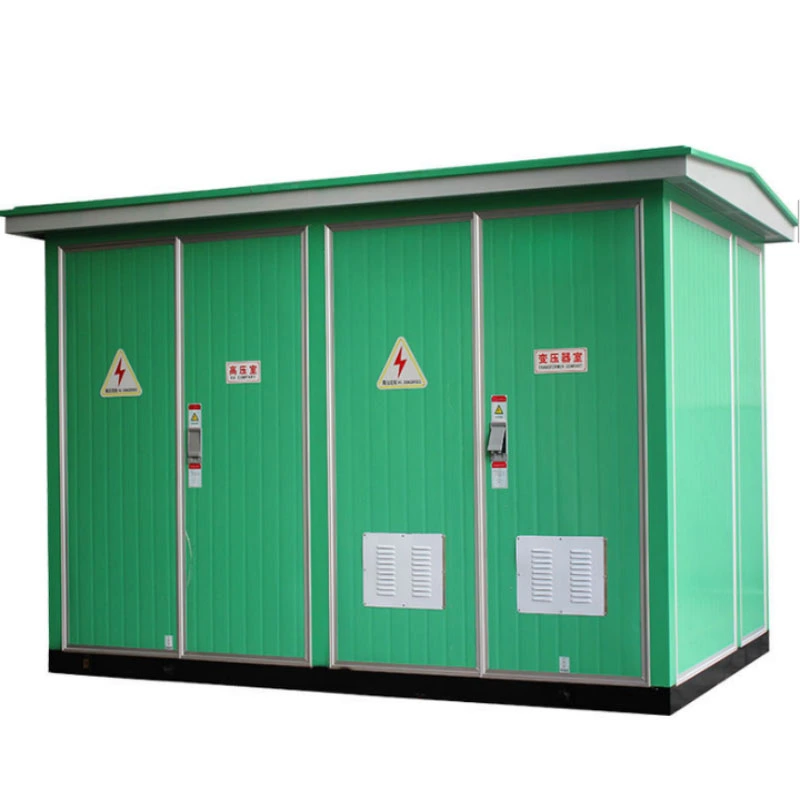

American type substation

Hvordan sikrer Lugao dielektrisk integritet i et kompakt kabinet?

Transformatorstationer af amerikansk type skal modstå lynstød, skiftende overspændinger og kontinuerlig belastningsinduceret termisk spænding inden for et væsentligt reduceret volumen.LugaoUnderstationer af amerikansk type er konstrueret med høj-dielektriske fundamenter valideret gennem strenge tests: strømfrekvens modstå ved 42 kV i et minut og lynimpuls modstå ved 75 kV på højspændingssiden. Disse tærskler opfylder eller overstiger både amerikanske (ANSI/IEEE) og internationale standarder, og beskytter interne transformerviklinger og koblingsudstyrskomponenter mod netforstyrrelser.

Det kompakte design kræver overlegen termisk styring. Vores temperaturstigninger ved fuld belastning - ca. 45,1 K på højspændingsviklinger og 52,9 K på lavspændingsviklinger - forbliver konsekvent inden for IEEE foreskrevne grænser. Indkapslingens design inkorporerer optimerede ventilationsveje og varmeafledningsoverflader, der aktivt kanaliserer varme væk fra kritiske komponenter, hvilket forhindrer lokaliserede hotspots, der nedbryder papirisoleringen og fremskynder olieældningen i det forseglede tankmiljø.

Hvilke struktur- og miljøbeskyttelser er integreret?

Udsat for vejr, støv og utilsigtede påvirkninger tjener det kompakte transformerstations kabinet som det første forsvar mod miljøforringelse. Lugao understationer af amerikansk type opnår IP44-beskyttelsesklassificeringer, hvilket giver effektiv modstand mod indtrængen af faste partikler og vandsprøjt, hvilket gør dem ideelle til installationer i åben gård, der er udsat for elementerne. Konstrueret af korrosionsbestandigt stål med anti-korrosionsoverfladebehandlinger, modstår huset ekstreme omgivende temperaturer, høj luftfugtighed og korrosive kystatmosfærer, hvilket sikrer strukturel integritet i årtiers drift.

Det fuldt forseglede transformerrum giver et ekstra lag af miljøbeskyttelse. I modsætning til konventionelle oliefyldte enheder, der kræver konservatortanke og silicagel-udluftningsventiler, har Lugaos amerikanske enheder et fuldstændigt forseglet design, der forhindrer fugtindtrængning og olieoxidation, hvilket eliminerer vedligeholdelsen forbundet med udskiftning af udluftning og oliepåfyldning.

Hvordan kan Lugao validere kortslutningsevne i kompakte designs?

Distributionsnetværk oplever uundgåeligt fejlstrømme. En transformerstations evne til at overleve disse hændelser uden intern deformation eller beskadigelse af samleskinnen er ikke til forhandling. Lugao amerikanske understationer er testet for kortslutningsmodstand - eksempler på klassificeringer inkluderer 20 kA RMS på højspændingssiden - med inspektioner efter test, der bekræfter samleskinneintegritet og ingen strukturel deformation. Den kompakte, stive tankstruktur forbedrer faktisk den mekaniske styrke ved at minimere indre spændvidder, der kan afbøjes under elektromagnetiske kræfter, hvilket sikrer projektingeniører, at vores transformerstationer opretholder systemstabilitet under de mest krævende fejlforhold.

Hvilken kapacitet, spænding og konfigurationsmuligheder kan Lugao levere?

Lugaos ISO9001- og SGS-certificerede produktionsværksted, der er udstyret med professionelle samlebånd og testbåse med fuld effekt, fremstiller understationer af amerikansk type i nøje overensstemmelse med ANSI, IEEE, GB, CE og CCC internationale standarder, hvilket understøtter direkte plug-and-play-installation uden kostbare ændringer på stedet.

Lugao's ISO9001 production workshop

CE international standards of Box-type Transformer substation

Spændingsklasser og kapacitetsområder

30kV / 35kV amerikansk understation:Designet til forsyningsdistribution understationer, vindmølleparkkollektorsystemer og tunge industrizoner, der kræver mellemspændingstransformation med robust kortslutningsmodstand og lave partielle udledningsniveauer. Har det kompakte layout med tre rum, der er optimeret til udendørs installation.
24kV (20kV) Smart/Compact Box understation： Udstyret med intelligente moduler på både HV- og LV-sider, der muliggør fjernbetjening, registrering, signalering og regulering til statslige netautomatiseringsapplikationer. Velegnet til bymæssige højhuse, beboelseshuse og kommunal infrastruktur.
11kV / 10kV distributionsstation:Ideel til kommercielle komplekser, boligsamfund og landlige elektrificeringsprojekter. Har et korrugeret tankdesign eller tør-type transformer-muligheder, hvilket eliminerer konservatorvedligeholdelseskrav og sikrer pålidelig drift i barske udendørs miljøer.

Transformer og koblingsudstyr muligheder

Lugao tilbyder fleksible interne konfigurationer, der matcher specifikke projektkrav:

· Transformertype: Fuldt forseglet olie-nedsænket(S9, S11, S13, SH15) eller tør-type (SCB10, SCB11, SCBH15) muligheder, der imødekommer brandsikkerhed og miljøpræferencer. Det forseglede tankdesign eliminerer behovet for vedligeholdelse af oliekonservator og udluftning.

· Højspændingskoblingsudstyr:XGN15, HXGN17 eller KYN28A kabinetter med belastningskontakt eller vakuumafbryderkonfigurationer, understøttende ringnetværk, terminal eller dobbelt strømforsyningstilstande.

· Lavspændingsdistribution:GGD-, GCS- eller MNS-koblingsudstyr med indgående, udgående og reaktive kompensationsfunktioner, der understøtter panel- eller skabsmonterede strukturer.

Hvordan vælger man den ideelle amerikansk-type understation til byområder med begrænset plads?

For traditionelle transformerstationer med rigelig gulvplads er konventionelle bygningslignende installationer fortsat mulige. Men bysamfund, overbelastede kommercielle kvarterer og vejinstallationer kræver pladsoptimerede løsninger. Transformatorstationer af amerikansk type er med deres kompakte volumen (en tredjedel til en femtedel af ækvivalenter af europæisk type) særligt velegnede til disse applikationer, hvor jordomkostningerne er uoverkommelige. Lugao tilbyder skræddersyet fodaftryksoptimering, hvilket reducerer de samlede krav til jordareal ved at bruge højdensitetskoblingsudstyr og integrerede transformerdesigns. Det reducerede fodaftryk muliggør installation på små forsyningsgrunde, i boligområder eller langs veje uden at forstyrre eksisterende infrastruktur.
