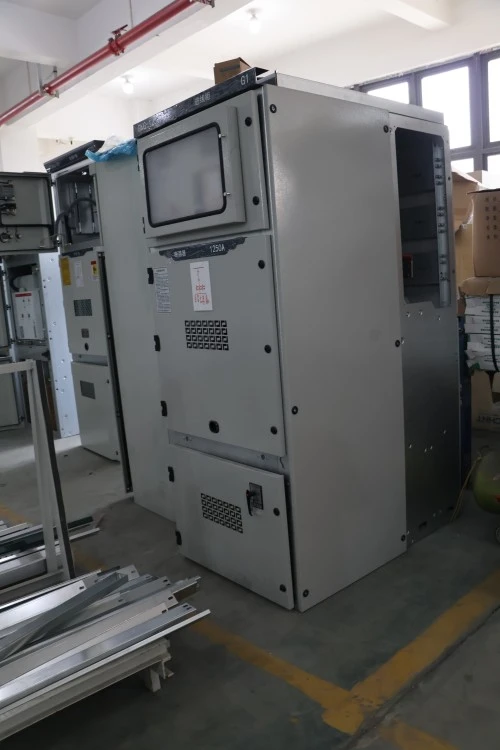

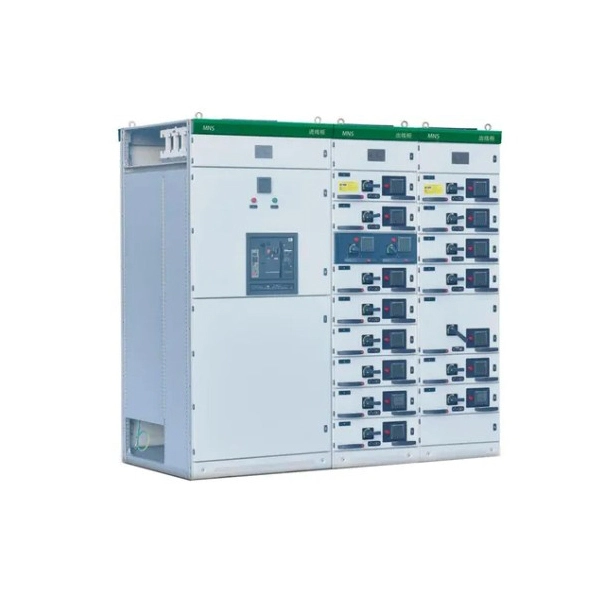

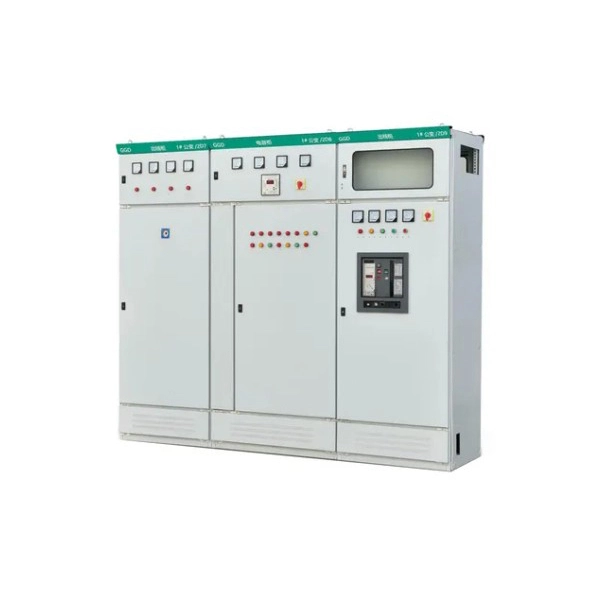

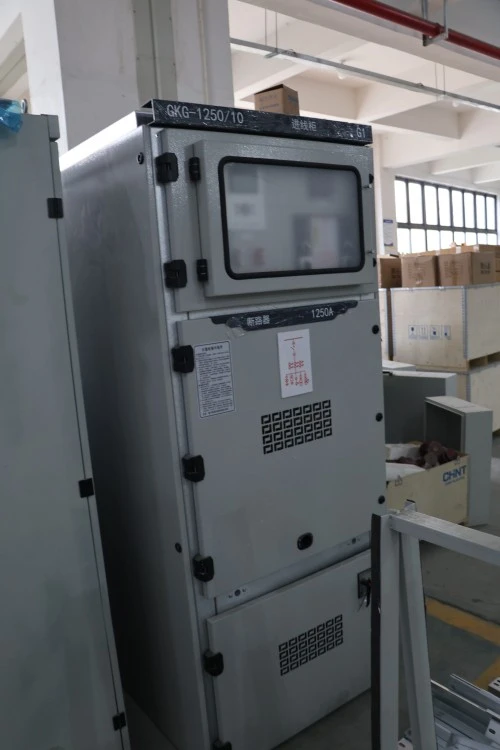

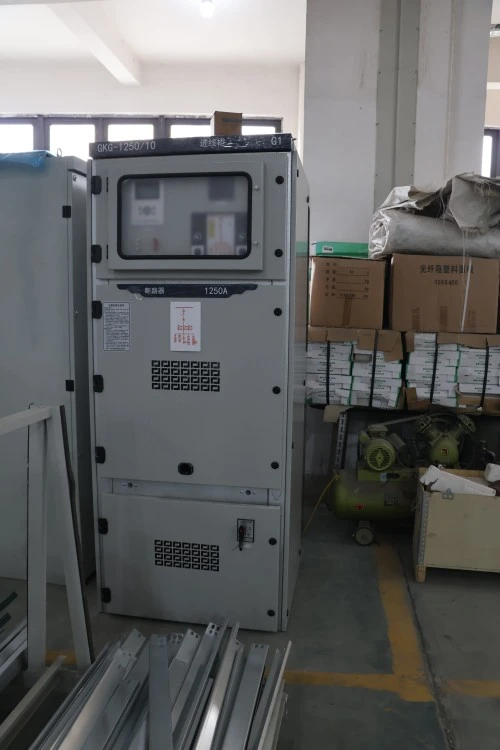

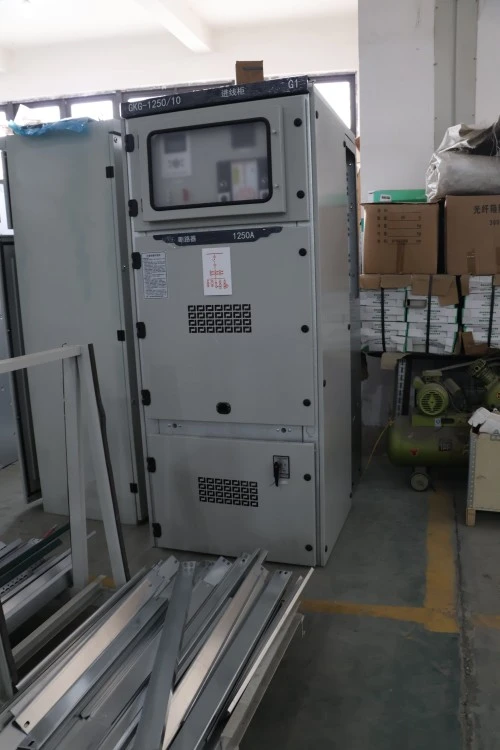

Udtrækkeligt koblingsskab afbryderkontrolskab

Det udtrækkelige koblingsskabskontaktskab er enMediumspændingsmetalkapslet koblingsenhedhvor nøglekomponenter såsom afbrydere fysisk kan trækkes tilbage fra hovedhuset til inspektion, vedligeholdelse eller udskiftning. I modsætning til fast switchgear giver denne enhed operatører mulighed for at isolere og fjerne en afbryder uden at afbryde hele samleskinnesystemet. Det bruges i vid udstrækning til at kontrollere, beskytte og isolere elektrisk udstyr i industrianlæg, transformerstationer og kommercielle bygninger. Enkelt sagt styrer den strømstrømmen, samtidig med at den sikrer operatørsikkerhed og systemkontinuitet.

Produktparametre (specifikation)

Certificering og kvalitetssikring

Lugao fremstiller udtrækkeligt mellemspændingsanlæg i henhold til projektets tekniske krav og gældende standarder såsom IEC 62271-200. Før forsendelse kan rutinetestrapporter og inspektionsfotos leveres i henhold til den bekræftede tekniske aftale.

• IEC 62271-200 baseret design og test
• Strømfrekvensmodstandstest
• Mekanisk funktionstest
• Interlock funktionstest
• Sekundær ledningsinspektion
• Delvis afladningstest, hvor det er relevant
• Fabrikstestrapport før forsendelse

Produktegenskaber og applikationer

Q1: Hvad gørUdtrækkeligt koblingsudstyrSwitch Control Cabinet sikrere end fast type?

A: Det udtrækkelige design isolerer fysisk afbryderen fra strømførende samleskinner, når den trækkes ud. Dette skaber et synligt afbrydelsesmellemrum, hvilket eliminerer utilsigtede lysbuer under vedligeholdelse. Lugao tilføjer lukkermekanismer, der automatisk dækker faste kontakter, når modulet trækkes tilbage, hvilket øger sikkerheden yderligere.

Q2: Hvilke applikationer passer bedst til dette kabinet?

A: Ideel til:

● Kraftværker (hjælpestrømfordeling)

● Datacentre (kræver høj pålidelighed og hurtig udskiftning af breaker)

● Olie- og gasfaciliteter (sikker isolering i farlige områder med IP54-option)

● Metro- og jernbanesystemer (hyppige afbryderoperationer under belastning)

● Mine- og stålværker (høj kortslutningsmodstand påkrævet)

Q3: Kan det integreres med smart overvågning?

A: Ja.Lugaotilbyder valgfri sensorer og kommunikationsmoduler (Modbus, IEC 61850) til fjernpositionsovervågning af hvert udtrækkeligt modul.

Produktionsdetaljer og konkurrencemæssige fordele

Produktionsdetaljer:

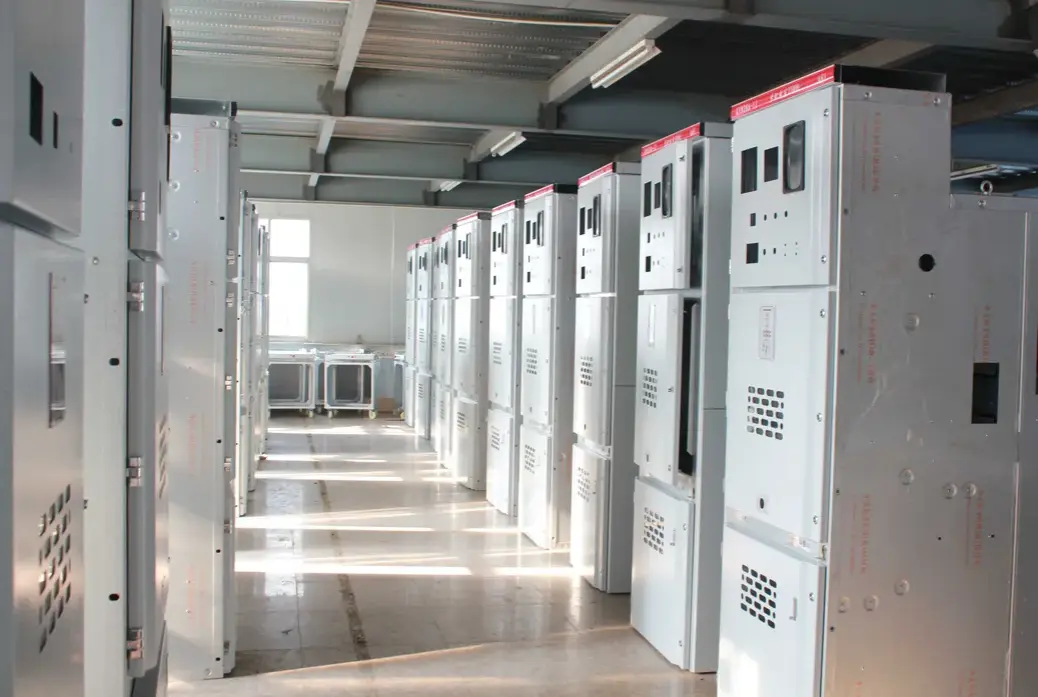

Hvert Lugao-udtrækkeligt koblingsudstyrs-kontrolskab er fremstillet ved hjælp af laserskåret rustfrit stål eller galvaniseret plade med pulverbelægning (minimumstykkelse 80μm). De udtrækkelige skinner er forkromet for jævn bevægelse og normeret til 10.000 indsættelses-/udtrækningscyklusser. Faste kontakter er sølvbelagte (mindst 10μm tykkelse) for at minimere kontaktmodstanden. Alle sekundære styreledninger bruger flammehæmmende, tværbundne polyethylenisolerede kabler. Hver enhed gennemgår en 48-timers indbrændingstest og måling af delvis udladning (<5pC ved 1,1Ur).

Konkurrencemæssige fordele vs. lignende produkter:

Emballage, forsendelse og eftersalgsservice

Emballage:

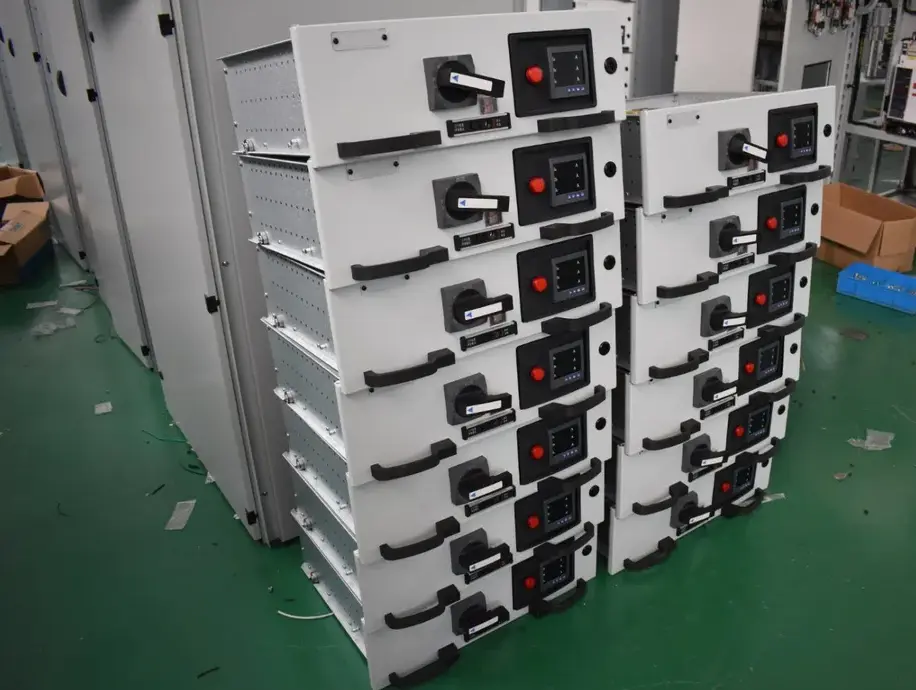

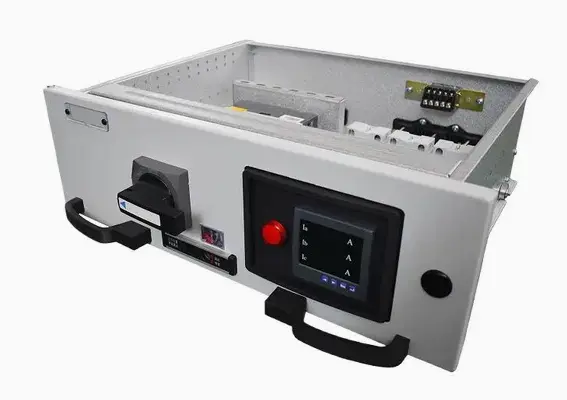

Hvert udtrækkeligt modul sendes separat i antistatisk skumpolstring og derefter indesluttet i en trækasse med fugtindikatorer. Hovedskabet er pakket ind i tre lag: VCI anti-rust film → bobleplast → krydsfiner eksportkasse med stålbånd. Alle beslag og værktøj er pakket og fastgjort inden for døren.

Forsendelse:

Til søs (standard): 20GP eller 40HQ containere. Luft- eller jernbanetransport kan arrangeres til presserende projekter efter anmodning. Leveringsperiode: FOB Ningbo eller CIF til større havne.

Eftersalgsservice:

● Garantiperiode: 12 måneder fra idriftsættelse eller 18 måneder fra afsendelse, alt efter hvad der indtræffer først.

● Fjernteknisk support (video, tegninger) – svar inden for 2 timer.

Nødvendig information til tilbud

At give et præcist tilbud påUdtrækkeligt mellemspændingskoblingsskab, send os venligst følgende oplysninger:

• Nominel spænding og frekvens
• Enkeltlinjediagram
• Nominel strøm for hver feeder
• Krav til kortslutningsstrøm
• Antal indgående og udgående paneler
• Krav til beskyttelsesrelæmærke og model
• Måle- og kommunikationskrav
• Krav til intern lysbueklassificering
• Kabelindføringsretning
• Mængde og destinationshavn
• Gældende lokal standard eller forsyningskrav

Ofte stillede spørgsmål – Kundespørgsmål og -svar

Spørgsmål 1: Kan det udtrækkelige omskifterstyreskab eftermonteres i en gammel transformerstation med begrænset plads?

A: Ja. Dens modulopbyggede og kompakte design (typisk bredde 650 mm for 12kV) tillader udskiftning af ældre fast koblingsudstyr uden anlægsarbejder. Vi tilbyder gratis layoutverifikation efter anmodning.

Q2: Hvad sker der, hvis den mekaniske interlock svigter, mens afbryderen er i tilsluttet position?

A: Lugao-skabene inkluderer en manuel nødudløsning, som er tilgængelig gennem et forseglet låg. Dette er et fejlsikkert design - afbryderen kan stadig trækkes ud ved hjælp af det medfølgende værktøj. Vi anbefaler dog, at kun uddannet personale udfører dette.

Q3: Inkluderer prisen alle udtrækkelige moduler og primære kobberstænger?

A: Standardtilbud inkluderer hovedafbrydermodul og alle interne kobberstænger (fuldt bearbejdet og belagt). Valgfrie moduler som PT-lastbiler eller måleenheder tilbydes separat.

Q4: Hvordan verificerer jeg, at kabinettet overholder IEC 62271-200?

A: Hver enhed leveres med et fabrikstestcertifikat inklusive delvis afladning, strømfrekvensmodstand og dynamiske stabilitetstestrapporter. Tredjepartsinspektion (f.eks. SGS, BV) er velkommen på vores anlæg.
