Hvordan eliminerer en tør type transformator risikoen for olielækage?

I kælderen på et hospital i Singapore sidder et transformerrum ved siden af ​​det elektriske hovedafbryderanlæg. Rummet er rent, tørt og fri for enhver lugt. Der er ingen indeslutningsbarmer, ingen olie-vand-udskillere og ingen brandslukningssystemer ud over standard røgdetektorer. Dette er ikke et lovmæssigt tilsyn; det er et bevidst designvalg, der er muliggjort ved brug af en Dry Type Transformer. I en konventionel oliefyldt transformer ville det samme rum kræve et bundtet gulv for at indeholde lækager, et brandklassificeret kabinet for at mindske risikoen for en oliebrand og et ventilationssystem til at håndtere varme og røg. Dry Type Transformer eliminerer alle disse krav ved at eliminere selve olien. Dette er ikke kun en bekvemmelighed; det er et grundlæggende skift i, hvordan elektrisk sikkerhed er konstrueret.

Spørgsmålet om, hvordan enTransformer af tør typeeliminerer risici for olielækage er i bund og grund et spørgsmål om, hvad der erstatter olien. I en oliefyldt transformer tjener olien to kritiske funktioner: den isolerer viklingerne, og den afkøler dem. Hvis olien lækker, kompromitteres begge funktioner, hvilket fører til overophedning, isoleringsfejl og potentielt katastrofal fejl. En Dry Type Transformer opnår samme isolerings- og kølefunktioner gennem faste materialer og luft. Vindingerne er indkapslet i et solidt isoleringssystem, typisk støbt epoxyharpiks eller vakuumtrykimprægnerede (VPI) materialer. Køling opnås gennem naturlig luftcirkulation eller tvungen luftkøling. Fordi der ikke er nogen væske at lække, reduceres risikoen for olielækage ikke bare; det er helt elimineret. Denne artikel vil udforske teknik, materialer og designfunktioner, der gør Dry Type Transformer til et overlegent valg til applikationer, hvor risikoen for olielækage er uacceptable.

Indholdsfortegnelse

• 1. Anatomien af ​​en olielækage: Hvor fejler oliefyldte transformere?
• 2. Støbt harpiksisolering: Den solide barriere, der erstatter olie
• 3. VPI-teknologi: Når viklingen bliver til isolering
• 4. Køling uden væske: Hvordan luft gør arbejdet med olie
• 5. Sikkerheds- og miljøsagen for transformere af tør type
• 6. Ofte stillede spørgsmål (FAQ)
• 7. Konklusion

1. Anatomien af ​​en olielækage: Hvor fejler oliefyldte transformere?

For at forstå, hvorfor en Dry Type Transformer er overlegen, er det nyttigt at forstå de specifikke fejlpunkter, der fører til olielækager i konventionelle transformere. En oliefyldt transformer er en kompleks samling af en ståltank, en kerne, viklinger, isolering, bøsninger, pakninger og ventiler. Hver af disse komponenter repræsenterer en potentiel lækagevej. I løbet af transformatorens levetid udsættes olien for termisk cykling, hvilket får tanken og komponenterne til at udvide sig og trække sig sammen. Denne cykliske bevægelse kan få pakninger til at komprimere og slappe af og til sidst miste deres tætningskraft. Olien i sig selv kan nedbrydes og danne syrer og slam, der angriber pakningerne og tanken. Svejsesømme kan udvikle udmattelsesrevner. Ventiler og bøsninger kan løsne sig. Og selve tanken kan korrodere, især i fugtige eller ætsende omgivelser. Tabellen nedenfor opsummerer de mest almindelige olielækagepunkter i en oliefyldt transformer.

Konsekvenserne af en olielækage er ikke begrænset til tab af isolerings- og kølevæske. En olielækage skaber skridfare på gulvet, forurener jord og grundvand, hvis det når miljøet, og øger risikoen for brand, hvis olien kommer i kontakt med en antændelseskilde. I indendørs installationer kan ophobning af oliedamp udgøre en sundhedsfare for personalet. Omkostningerne ved oprydning af et olieudslip, bortskaffelse af forurenet jord og reparation af transformeren kan være betydelige. I nogle jurisdiktioner kan de lovgivningsmæssige bøder for en olielækage være alvorlige. Dette er grunden til, at mange facility managers og ingeniører henvender sig til Dry Type Transformeren, som helt eliminerer disse risici.

PåLugao Power Co.,Ltd., vi har fremstillet transformere i over to årtier, og vi har selv set omkostningerne og risiciene forbundet med olielækager. Vores fabrik producerer både oliefyldte og tørtype transformatorer, og vi er forpligtet til at hjælpe vores kunder med at vælge den rigtige teknologi til deres specifikke anvendelse. Til indendørs installationer, følsomme miljøer og steder, hvor brandsikkerhed er altafgørende, er Dry Type Transformer ofte det overlegne valg.

2. Støbt harpiksisolering: Den solide barriere, der erstatter olie

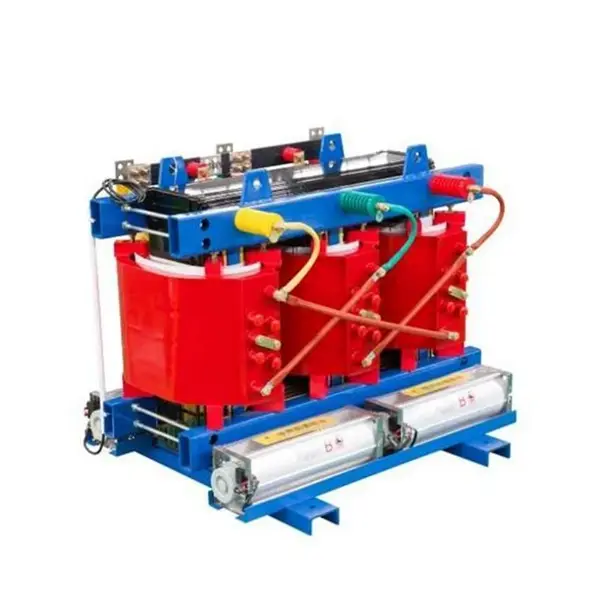

Den mest almindelige type Dry Type Transformer bruger støbt harpiksisolering. I dette design er højspændings- og lavspændingsviklingerne indkapslet i en solid, støbt epoxyharpiks. Harpiksen blandes med et fyldstof, såsom silicamel, og hældes i en form rundt om viklingen. Harpiksen hærdes derefter og danner en hård, solid skal, der helt omslutter viklingen. Denne skal giver både den elektriske isolering og den mekaniske beskyttelse af viklingen. Fordi isoleringen er solid, er der ingen væske at lække. Det støbte harpiksisoleringssystem er også meget modstandsdygtigt over for fugt, støv og ætsende kemikalier, hvilket gør det velegnet til barske miljøer.

Det støbte harpiksisoleringssystem er ikke kun en erstatning for olie; det er et overlegent isoleringssystem i mange henseender. Epoxyharpiksen har en høj dielektrisk styrke, hvilket betyder, at den kan modstå høje spændinger uden at gå i stykker. Det har også en høj termisk ledningsevne, som gør det muligt at lede varme væk fra viklingen mere effektivt end olie i nogle tilfælde. Harpiksen er også selvslukkende, hvilket betyder, at den ikke vil opretholde en brand. Dette er en kritisk sikkerhedsfordel i forhold til olie, som er brandfarlig. Tabellen nedenfor sammenligner nøgleegenskaberne for støbeharpiksisolering med olieisolering.

På vores fabrik bruger vi en vakuumstøbeproces for at sikre, at epoxyharpiksen fylder formen fuldstændigt og indkapsler viklingen uden hulrum eller luftlommer. Hulrum kan forårsage delvise udledninger, hvilket kan føre til isoleringsfejl over tid. Vores vakuumstøbeproces sikrer, at harpiksen er tæt og homogen, hvilket giver det højeste niveau af isoleringsintegritet. Vi bruger også en kontrolleret hærdningsproces for at sikre, at harpiksen opnår sine fulde mekaniske og elektriske egenskaber. Resultatet er en Dry Type Transformer, der er helt fri for olie og de risici, der er forbundet med olielækager.

3. VPI-teknologi: Når viklingen bliver til isolering

Mens støbt harpiks er den mest almindelige type tør type transformator, er der en anden teknologi, der bruges til større transformere: Vakuumtrykimprægnering (VPI). I en VPI transformer er viklingen ikke indkapslet i en solid blok af harpiks. I stedet er viklingen imprægneret med en harpikslak under vakuum og tryk. Lakken trænger ind i isoleringspapiret og mellemrummene mellem lederne og fylder dem med harpiks. Efter imprægneringsprocessen hærdes viklingen, og harpiksen hærder og binder hele viklingen til en solid, sammenhængende struktur. Denne struktur dækkes derefter med et beskyttende lag, såsom en silikonebelægning, for at give yderligere beskyttelse mod fugt og forurening.

VPI-processen skaber en vikling, der er ekstremt robust. Harpiksen binder lederne sammen og forhindrer bevægelse og vibrationer, der kan forårsage slid på isoleringen. Harpiksen forsegler også viklingen mod fugt og forurenende stoffer. Ligesom støbt harpiks er VPI-transformere fuldstændig oliefrie, hvilket eliminerer risikoen for olielækager. VPI-transformere bruges ofte til større effekt, hvor den solide blok af en støbeharpikstransformator ville være for tung eller for dyr. Tabellen nedenfor sammenligner nøgleegenskaberne for støbeharpiks og VPI-transformere.

Hos Lugao fremstiller vi både støbt harpiks og VPI Dry Type Transformers. Vores fabrik er udstyret med topmoderne vakuumstøbe- og VPI-udstyr, og vores ingeniører har stor erfaring med at vælge den rigtige teknologi til hver applikation. Uanset om kravet er en kompakt letvægtstransformator til en indendørs fordelingstavle eller en stor højspændingstransformator til et industrianlæg, kan vi levere en Dry Type Transformer-løsning, der eliminerer risikoen for olielækager.

4. Køling uden væske: Hvordan luft gør arbejdet med olie

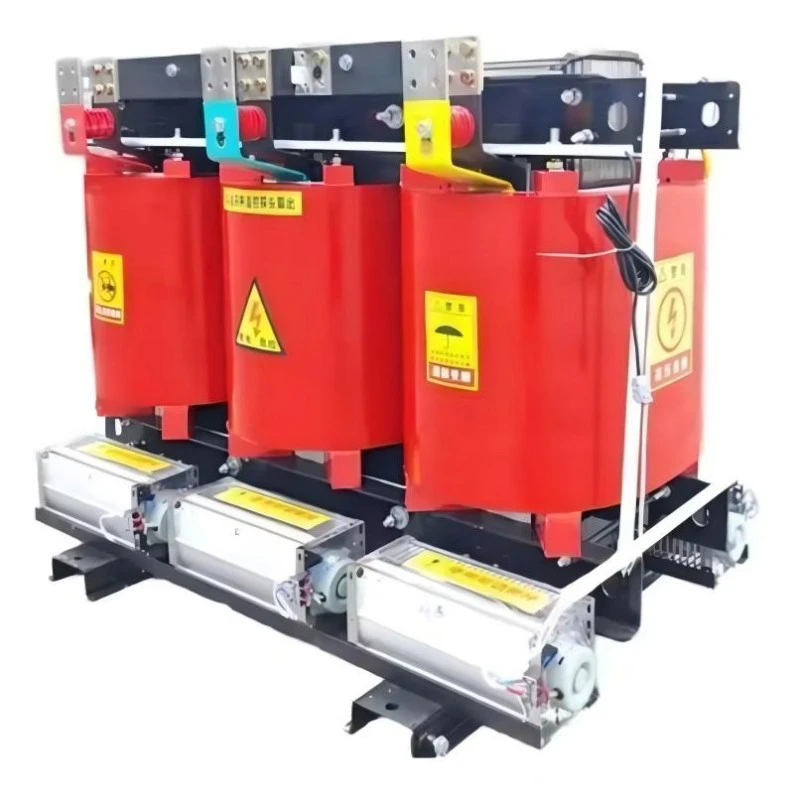

En af funktionerne af olie i en transformer er at afkøle viklingerne. Olie leder varme væk fra viklingerne og overfører den til tankoverfladen, hvor den afledes til den omgivende luft. I en Dry Type Transformer udføres kølefunktionen med luft. Vindingerne er designet med luftkanaler og kølekanaler, der tillader luft at cirkulere og transportere varme væk. I små transformatorer er naturlig konvektion tilstrækkelig til at give den nødvendige køling. I større transformatorer bruges ventilatorer til at tvinge luft gennem kølekanalerne, hvilket øger kølekapaciteten. Tabellen nedenfor sammenligner de kølemetoder, der anvendes i oliefyldte og tørre transformatorer.

På vores fabrik designer vi vores Dry Type Transformers med optimerede luftkølesystemer. Vindingerne er konstrueret med præcisionsviklede ledere og isoleringsmaterialer, der skaber ensartede kølekanaler. I større enheder bruger vi højeffektive ventilatorer for at sikre, at viklingerne afkøles effektivt under alle belastningsforhold. Vi bruger også temperaturfølere og styresystemer til at overvåge viklingstemperaturen og til at styre ventilatorerne. Dette sikrer, at transformeren fungerer ved den optimale temperatur, hvilket maksimerer dens effektivitet og levetid. Fraværet af olie i kølesystemet eliminerer risikoen for lækager og behovet for olieindeslutning og bortskaffelse, hvilket gør Dry Type Transformer til en mere miljøvenlig og mindre vedligeholdelsesløsning.

5. Sikkerheds- og miljøsagen for transformere af tør type

Eliminering af olielækager er ikke den eneste fordel ved en Dry Type Transformer. Fraværet af olie eliminerer også risikoen for brand, behovet for olieinddæmning og de miljømæssige farer forbundet med olieudslip. Disse sikkerheds- og miljømæssige fordele bliver stadig vigtigere for facility managers, forsikringsselskaber og regulatorer. I mange jurisdiktioner er brugen af ​​Dry Type Transformers obligatorisk til indendørs installationer og til steder, hvor offentligheden kan være til stede, såsom hospitaler, skoler og indkøbscentre. Tabellen nedenfor opsummerer sikkerheds- og miljøfordelene ved Dry Type Transformers sammenlignet med oliefyldte transformere.

Hos Lugao er vi forpligtet til at give vores kunder sikre, pålidelige og miljøvenlige transformatorløsninger. Vores Dry Type Transformers er designet til at opfylde de strengeste sikkerheds- og miljøstandarder. Vi bruger kun selvslukkende materialer af høj kvalitet i vores støbeharpiks og VPI transformere. Vores fabrik er certificeret til ISO 9001 og ISO 14001, og vores produkter er testet i henhold til IEC 60076 og andre internationale standarder. Uanset om du bygger et nyt anlæg eller opgraderer et eksisterende, kan vi hjælpe dig med at vælge den rigtige Dry Type Transformer til din applikation.

6. Ofte stillede spørgsmål (FAQ)

Spørgsmål 1: Er transformatorer af tør type helt oliefri?

Svar: Ja, transformatorer af tør type er helt oliefri. De bruger solide isoleringsmaterialer, såsom støbt epoxyharpiks eller harpiksimprægneret papir, og luft til afkøling. Der er ingen flydende dielektrikum eller kølevæske i transformeren. Dette er den definerende egenskab ved en tør type transformer og grunden til, at den eliminerer risikoen for olielækage.

Spørgsmål 2: Hvad er de vigtigste anvendelser for transformatorer af tør type?

Svar: Transformere af tør type bruges typisk i applikationer, hvor brandsikkerhed og miljøbeskyttelse er kritiske. Almindelige anvendelser omfatter indendørs installationer på hospitaler, skoler, indkøbscentre og kontorbygninger. De bruges også i underjordiske miner, tunneler og offshore platforme, hvor risikoen for olielækage eller brand er uacceptabel. De foretrækkes også til vedvarende energianvendelser, såsom vind- og solfarme.

Spørgsmål 3: Hvordan er transformatorer af tør type sammenlignet med oliefyldte transformere med hensyn til effektivitet?

Svar: Transformere af tør type er generelt lidt mindre effektive end oliefyldte transformere med samme effekt. Dette skyldes, at luft er et mindre effektivt kølemedium end olie. Forskellen er dog lille, og moderne transformatorer af tør type med optimerede kølesystemer kan opnå virkningsgrader, der er meget tæt på oliefyldte transformere. For mange applikationer opvejer sikkerheds- og miljøfordelene ved transformere af tør type den lille effektivitetsforskel.

Spørgsmål 4: Hvilken vedligeholdelse kræver transformatorer af tør type?

Svar: Transformere af tør type kræver mindre vedligeholdelse end oliefyldte transformere. Der er ingen olie at teste, filtrere eller udskifte. De vigtigste vedligeholdelsesopgaver er rengøring af luftkanaler og køleventilatorer for at sikre korrekt luftgennemstrømning og periodisk kontrol af viklingerne for støvophobning. I nogle miljøer kan det være nødvendigt at rengøre viklingerne med en støvsuger eller tør klud. Vedligeholdelsesintervallet er typisk årligt eller toårigt, afhængigt af miljøet.

Spørgsmål 5: Er tør type transformere dyrere end oliefyldte transformere?

Svar: Transformere af tørre type har generelt en højere startpris end oliefyldte transformere med samme effekt. De samlede ejeromkostninger kan dog være lavere, når omkostningerne til olieinddæmning, brandslukning, vedligeholdelse og miljøoverholdelse tages i betragtning. For indendørs installationer kan besparelsen på byggeomkostninger (intet behov for bundtede gulve eller brandklassificerede rum) opveje den højere indkøbspris. Vores fabrik kan give en detaljeret prissammenligning for din specifikke applikation.

7. Konklusion

Transformer af tør type eliminerer risikoen for olielækage ved at fjerne selve olien. Gennem brug af solide isoleringssystemer, såsom støbt epoxyharpiks eller VPI-imprægnering, og luftkøling, giver den tørre type transformator et niveau af sikkerhed og miljøbeskyttelse, som ikke er muligt med konventionelle oliefyldte transformere. Fordelene er klare: ingen olielækager, ingen brandrisiko, ingen indeslutningskrav og minimal vedligeholdelse. Til applikationer, hvor sikkerhed, pålidelighed og miljøansvar er altafgørende, er Dry Type Transformer det overlegne valg.

Hos Lugao Power Co.,Ltd. har vi designet og fremstillet Dry Type Transformers i over et årti. Vores fabrik bruger avanceret vakuumstøbning og VPI-teknologi til at producere transformere, der opfylder de højeste standarder for kvalitet og ydeevne. Vi tilbyder et komplet udvalg af transformatorer af tør type, fra små distributionsenheder til store krafttransformatorer. Vores tekniske team står til rådighed for at hjælpe dig med at vælge den rigtige transformer til din applikation. Uanset om du er bekymret for risici for olielækage, brandsikkerhed eller overholdelse af miljøkrav, kan vi levere en løsning, der opfylder dine behov.

Kontakt Lugao Power Co.,Ltd. i dagfor at lære mere om vores Dry Type Transformer-produkter, og hvordan de kan eliminere risici for olielækage i dit anlæg.
