RMU MV HV Isoleret koblingspanel med VCB

Hvad er det?

RMU MV HV isoleret koblingspanel med VCB er en fabriksmonteret, metalindkapslet elektrisk distributionsenhed, der kombinererRing Hovedenhed (RMU)funktionalitet med Vacuum Circuit Breaker (VCB) teknologi. RMU'en muliggør ringnetværkskonfiguration - strøm kan strømme fra begge retninger, hvilket sikrer forsyningskontinuitet. VCB'en, der er anbragt i en forseglet vakuumafbryder, slukker lysbuer inden for millisekunder, når der opstår fejl.

RMU (Ring Main Unit) refererer til en kompakt koblingsenhed designet til sløjfede elektriske netværk. I modsætning til radiale distributionssystemer, hvor en enkelt fejl kan afbryde strømmen til hele downstream-belastninger, giver en RMU dig mulighed for at skabe en ringkonfiguration: Strøm kan strømme fra begge retninger. Når der opstår en fejl på en sektion, isolerer du blot den sektion, mens resten af ​​netværket fortsætter med at modtage strøm fra det alternative feed.

VCB (Vacuum Circuit Breaker) er hjertet i dette panels beskyttelsessystem. Inde i en forseglet vakuumafbryder kan afbryderen slukke elektriske lysbuer inden for millisekunder, når der opstår en fejl. Fordi der ikke er luft eller olie inde i afbryderen, slukkes lysbuen næsten øjeblikkeligt, hvilket minimerer skader på nedstrøms udstyr og forlænger kontaktlevetiden.

MV HV-isoleret koblingsudstyr angiver, at dette produkt fungerer i mellemspændings- til højspændingsområdet (typisk 12kV til 40,5kV) og bruger avanceret isoleringsteknologi - enten SF6-gas eller fast dielektrisk - for at isolere strømførende dele fra miljøet.

Hvad kan det gøre?

1. Styring af strømfordeling – Slå kredsløb til/fra manuelt eller via SCADA

2. Fejlbeskyttelse – Afbryd kortslutningsstrømme op til 31,5kA

3. Netværksisolering – Sikker jordforbindelse af udgående kabler til vedligeholdelse

Dette panel gør det muligt for forsyningsselskaber, industrianlæg og kommercielle bygninger at opnå næsten nul nedetid, samtidig med at der opretholdes absolut personalesikkerhed. Hvert RMU MV HV isoleret koblingspanel med VCB er bygget til at fungere i de hårdeste miljøer.

Produktparameter (specifikation)

Produktfunktion og applikation

Nøglefunktioner

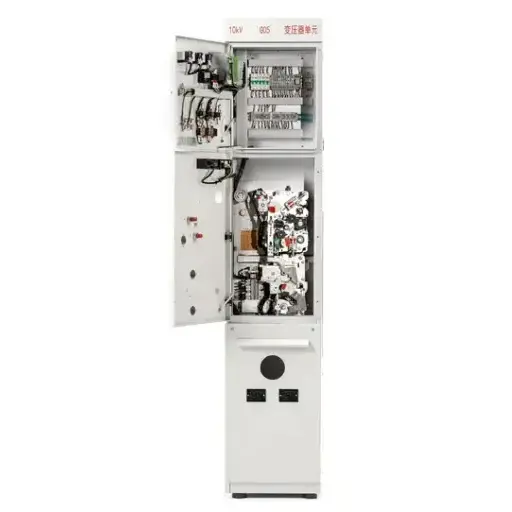

Integreret VCB-beskyttelse --- I modsætning til standard RMU'er med sikringer giver vores RMU MV HV-isolerede koblingspanel med VCB fuld-vurderet fejlafbrydelse. Vakuumafbryderen kræver ingen vedligeholdelse i løbet af dens levetid.

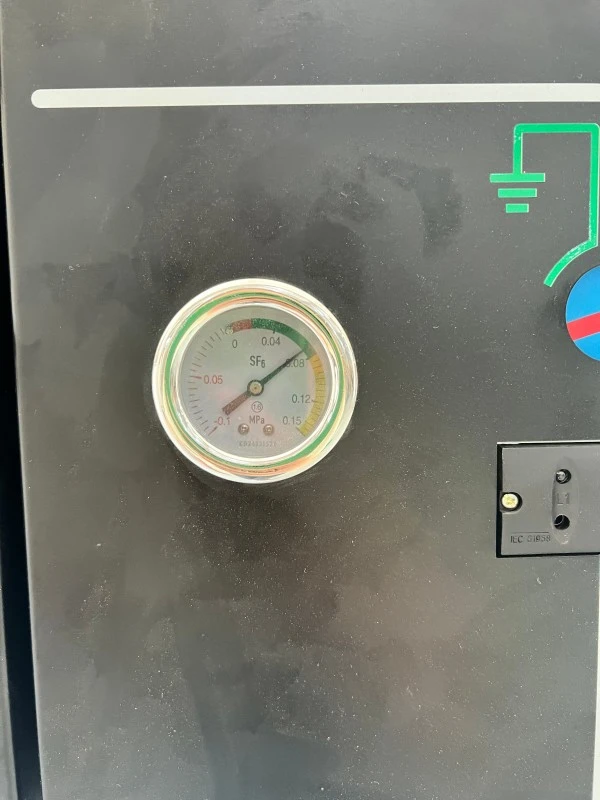

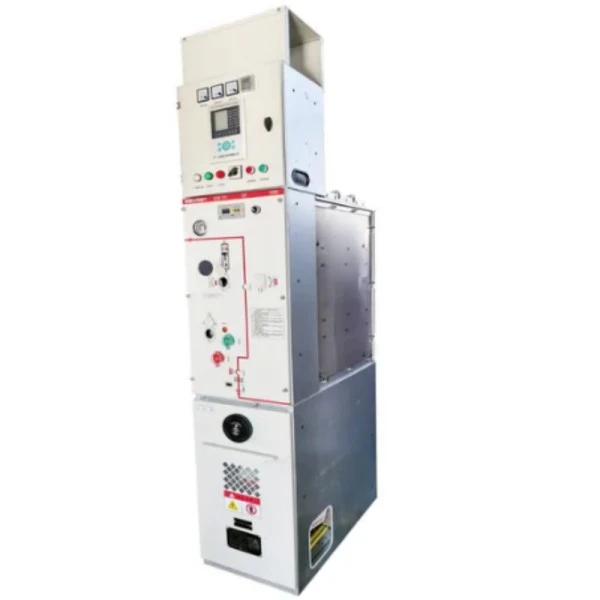

Forseglet SF6 isoleringstank --- Alle strømførende dele er anbragt i en 3 mm rustfri ståltank med <0,1 % årlig lækage. Ingen rengøring, ingen isolationstest, ingen udsættelse for støv eller salttåge.

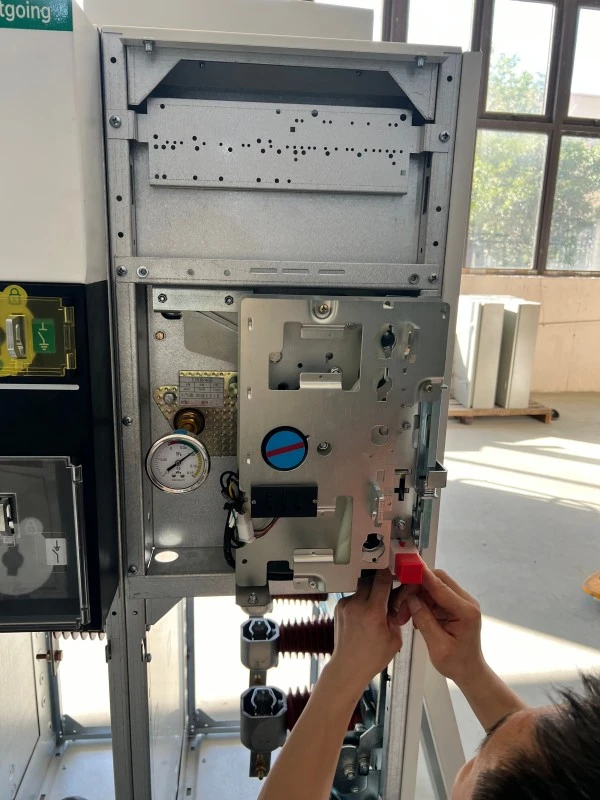

Tre-positions afbryder-afbryder tilbyder tilsluttede, frakoblede og jordede positioner med mekanisk sammenlåsning for at forhindre forkerte sekvenser.

Intern lysbuemodstand --- Testet ved 20kA/1s med trykaflastning, der leder varme gasser væk fra operatøren.

Kompakt fodaftryk --- Optager 30-50 % mindre gulvplads end luftisoleret koblingsudstyr, ideelt til understationer med begrænset plads.

Fjernovervågning ---Standard hjælpekontakter plus valgfri Modbus eller IEC 61850 kommunikation.

Ansøgninger

● Bystrømsdistribution (kældertransformatorstationer, kommercielle komplekser)

● Vind- og solparker (modstår vibrationer, ekstreme temperaturer)

● Industrielle anlæg (stål, cement, petrokemiske produkter)

● Datacentre (krav til Tier III/IV oppetid)

● Traktionsstationer til jernbane (25kV-systemer)

● Minedrift (støvede, fugtige omgivelser)

Feature Q&A

Spørgsmål: Hvordan adskiller VCB'en sig fra en belastningsafbryder?

A: En belastningsafbryder afbryder kun normale belastningsstrømme. VCB'en i dette RMU MV HV-isolerede koblingspanel med VCB afbryder fejlstrømme op til 31,5kA i millisekunder ved hjælp af en vakuumafbryder uden ioniserbart medium.

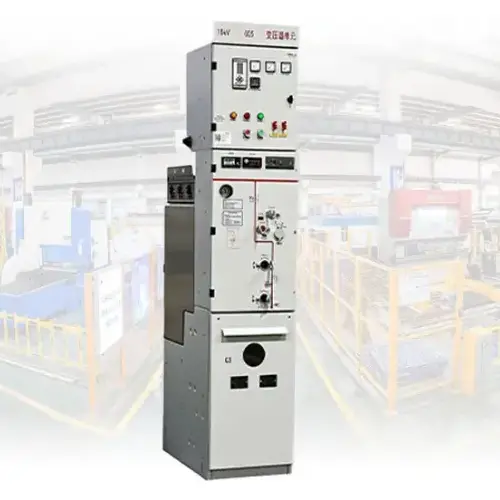

Produktionsdetaljer

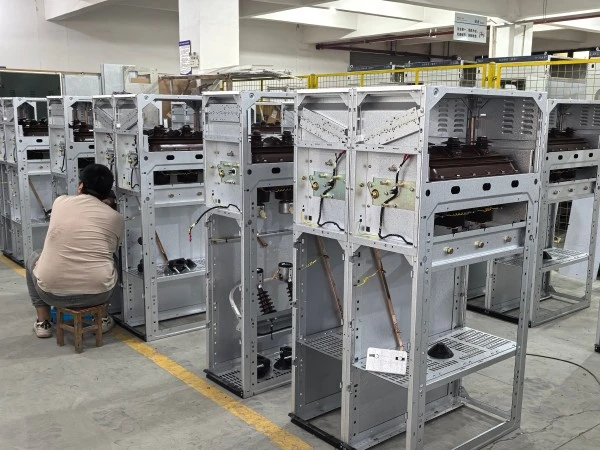

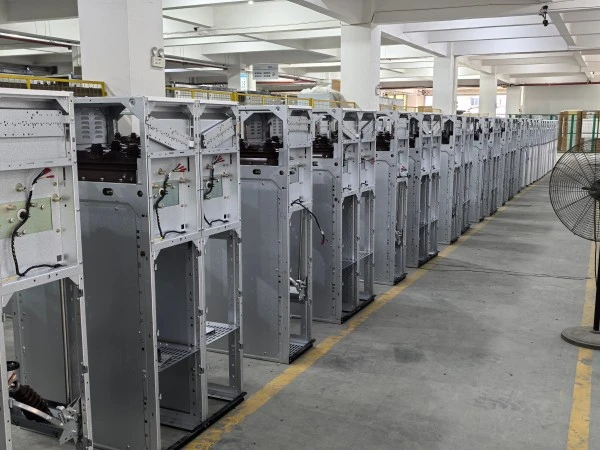

Fremstillingsproces

● Tankfremstilling --- Laserskåren 316L rustfrit stål, robotsvejset, røntgeninspiceret, tryktestet ved 0,4 MPa i 24 timer.

● Vakuumafbrydersamling ---Hver afbryder gennemgår 70kV AC højspændingstest og kontaktmodstandsmåling.

● SF6-behandling ---Tanken evakueret til <10Pa, derefter fyldt med SF6-gas (>99,97 % renhed, dugpunkt <-50°C). Halogensniffer tjekker alle tætninger.

● Test ---Mekanisk udholdenhed (1.000 cyklusser), dielektrisk (70kV/1min), delvis afladning (<5pC) og intern lysbue (20kA/1s) test.

Kvalitetssikring og certificeringer

Hvorfor vælge Lugao Power?

RMU med VCB vs RMU med sikring

Generelt anbefales VCB RMU'er til strømdistributionssystemer med mellem og stor kapacitet, der kræver hyppige koblingsoperationer, avanceret beskyttelse og fjernovervågning. Fuse RMU'er er en omkostningseffektiv løsning til transformerbeskyttelse og mindre distributionsnetværk med relativt stabile belastninger.

Emballage, forsendelse og eftersalg

Emballage

1. VCI-film indvendig wrap + skumpolstring + 9 mm krydsfinerkasse

2. SF6-tryk reduceret til 0,05 MPa til transport

Eftersalg og garanti

1. Garantiperiode: 12 måneder fra idriftsættelse eller 18 måneder fra afsendelse, alt efter hvad der indtræffer først.

2. Dækning: Materiale/udførelsesfejl, SF6 refill for utætheder >0,5%/år, VCB vakuumtab.

3. Undtagelser: Forkert installation, force majeure, uautoriseret modifikation, forbrugsvarer.

Tjenester:

1. Gratis fjernfejlfinding (24-timers respons)

2. Reservedele afsendes inden for 48 timer (regionale lagre)

3. Udvidet garanti tilgængelig (2, 3 eller 5 år)

Ofte stillede spørgsmål

Q1: Kan du levere typetestrapporter og FAT?

A: Ja. IEC-typetestrapporter tilgængelige. Fabriksaccepttest på vores Zhejiang-fabrik er velkommen. Tredjepartsinspektion (SGS, BV) tilgængelig på kundens regning.

Q2: Hvordan håndteres garantikrav internationalt?

A: E-mail billeder/videoer tillugaoteam@lugaoelectric.com. Fjerndiagnose inden for 24 timer. Ved mangler, der er dækket af forsikringen, sender vi gratis reservedele..

Q3: Hvad er den forventede levetid for dette RMU MV HV-isolerede koblingspanel med VCB?

A: SF6 tank og samleskinner: 30 år. VCB afbryder: 10.000 operationer eller 30 år. Mekanisme eftersyn: 15-20 år. Samlet levetid: 25-30 år med korrekt vedligeholdelse.

Q4: Hvilke betalingsbetingelser accepterer du?

A: Førstegangskunder: 30% T/T-forskud, 70% før forsendelse. Etablerede kunder: 20% T/T + 80% mod S/L kopi. L/C ved syn accepteret.

Spørgsmål 5: Kan RMU MV HV isoleret koblingspanel med VCB bruges i stor højde?

A: Standard design ≤2000m. Højhøjdeversion (øget krybning, højere SF6-tryk) tilgængelig for op til 3500m. Specialdesign til >3500m.
