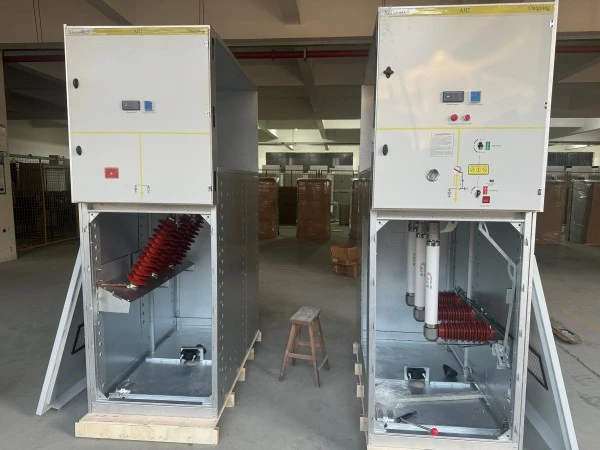

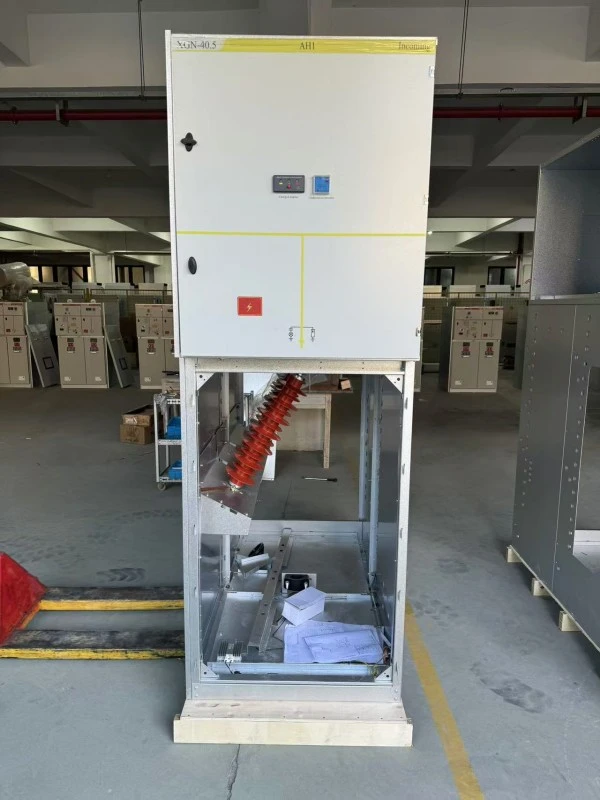

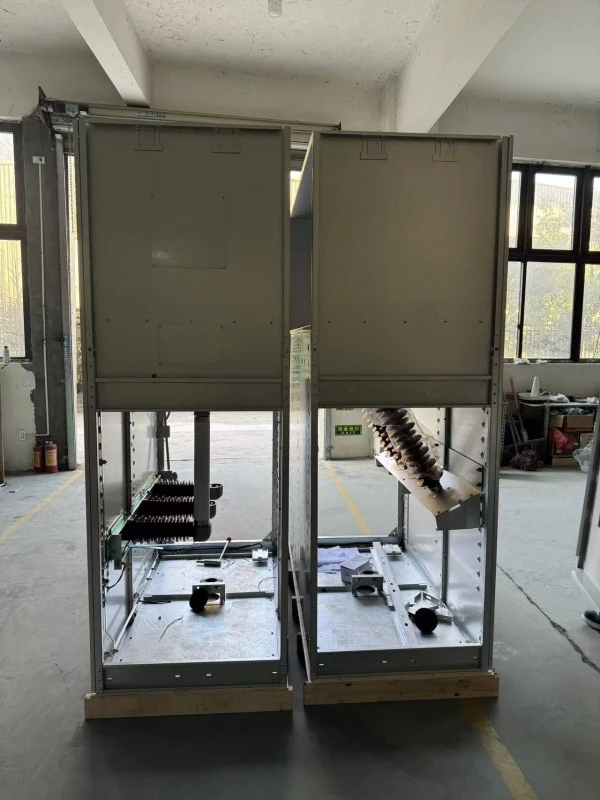

Miljøvenlig Gasisolering RMU

Den miljøvenlige gasisolering RMU (Ring Hovedenhed) er et fabriksmonteret, forseglet, metalindkapslet mellemspændingsanlæg (op til 24kV), der bruger en miljøvenlig gasblanding som sit primære isolerings- og lysbuedæmpende medium --- i stedet for ren SF6. I modsætning til traditionelle SF6 RMU'er, som har et højt globalt opvarmningspotentiale (GWP = 23.500), har SF₆ en GWP på cirka 24.300 ifølge aktuelle EU-referencedata. Lugao Powers eco-RMU bruger enten en syntetisk luft, N₂/SF₆-blanding (med mindre end 10 % SF6) eller fluorketonbaseret (C5-FK) gas. Disse gasser er ikke-toksiske, ikke brændbare og har en GWP på under 1 (for syntetisk luft) eller under 600 (for C5-FK), sammenlignet med 23.500 for ren SF6.

Produktfordele

Hvorfor vælgeLugao Power's Eco-Gas RMU over SF6-alternativer?

Produktegenskaber

Funktionsliste med tekniske forklaringer

Produktionsdetaljer

Hvordan Lugao Power fremstiller Eco-Gas RMU

Hver miljøvenlig gasisolering RMU er produceret i vores ISO 9001:2021 og ISO 14001 certificerede anlæg i Wenzhou, Kina. Fremstillingsprocessen er specielt tilpasset til håndtering af øko-gas – forskellig fra SF6 produktionslinjer.

Trin-for-trin produktionsproces

1. Tankfremstilling

● 3 mm rustfrit stål (AISI 304) – laserskåret, robotbøjet, svejset ved automatiseret MIG-proces.

● 100 % heliumlækagedetektion: Tank nedsænket i vakuumkammer; heliumspraytest – lækagehastighed <1×10⁻⁶ mbar·L/s (20x strengere end IEC-kravet).

2. Komponentsamling

● Kontaktmekanisme med tre positioner samlet i renrum (Klasse 100.000).

● Kobberkontakter forsølvet (15μm tykkelse) – sikrer lav kontaktmodstand (<30μΩ).

● Lukkermekanisme – rustfrit stål, knastdrevet.

3. Vakuumbehandling

● Tank opvarmet til 80°C under vakuum (<10 Pa) i 8 timer – fjerner fugt (mål <10ppm).

● Forhindrer intern kondensering og dielektrisk nedbrydning.

4. Øko-gas påfyldning

● Gasblanding tilberedt i dedikeret blandestation (nøjagtighed ±1%).

● For C5-FK-blanding: C5-FK (fluorketon) + CO₂ + O₂ (spor).

● Fyldningstryk: 0,04 MPa relativ ved 20°C.

● Hver tank er serienummereret med gassammensætningsmærkat.

5. Afsluttende elektrisk test

● Strømfrekvensmodstand: 42kV/1min (12kV-enheder).

● Lynimpuls: 75kV peak (1,2/50μs).

● Delvis afladning: <5pC ved 1,2Ur (12kV = 14,4kV testspænding).

● Kontaktmodstandsmåling: Registreret på testcertifikat.

● Mekanisk funktionstest: 50 åbne/lukke-cyklusser – ingen gastrykændring.

6. Interlock verifikation

● Alle mekaniske sikringer testet med målestifter – kraftmåling registreret.

7. Emballage

● Gasfyldt enhed forseglet med transporthætte på ventil.

● Trykmåler beskyttet med skumbetræk

Kvalitetskontrol milepæle

Eftersalgsservice og garanti

Garantiperiode:

12 måneder fra idriftsættelsesdatoen eller 18 måneder fra afsendelsesdatoen (alt efter hvad der indtræffer først).

Dækket af garantien:

1. Alle mekaniske dele (afbrydermekanisme, interlocks, jordafbryder, indikatorer)

2. Gastankens integritet (lækage på grund af fabrikationsfejl)

3. Primære og sekundære kontakter

4. Økogassammensætning (hvis fabrikspåfyldningen afviger fra certifikatet)

5. Trykmåler og tæthedsmonitor

Ikke dækket:

1. Skader fra forkert opbevaring eller installation (f.eks. tab af enheden)

2. Ekstern korrosion på grund af aggressivt miljø (f.eks. kemisk fabrik)

3. Naturens handlinger (jordskælv, oversvømmelse, lyn)

4. Forbrugsstoffer (sikringer, indikatorlamper, batterier)

Ofte stillede spørgsmål

Spørgsmål 1: Hvilken gas bruges præcist i den miljøvenlige gasisolering RMU?

A: Lugao Power tilbyder to muligheder:

● Mulighed A (økonomi): N₂ + 10 % SF₆-blanding – GWP ≈ 2.350 (stadig 90 % lavere end ren SF₆).

● Mulighed B (grøn præmie): C5-FK (fluorketon) + CO₂ + O₂ – GWP < 600, ingen PFAS, velegnet til projekter, der søger at reducere afhængigheden af ​​SF₆-isoleringsgasser med høj GWP.

Begge er ikke-giftige, ikke-brændbare og godkendt af IEC 62271-200.

Q2: Er gasydelsen identisk med SF6?

A: Ja, ved det samme driftstryk (0,04-0,05 MPa) er den dielektriske styrke og bueslukningsevnen ækvivalente. Vores miljøvenlige RMU består de samme typetests som SF6-enheder: 42kV-modstand, 20kA-kortslutningsfremstilling og 50 mekaniske operationer.

Q3: Hvad sker der, hvis gassen lækker? Er det farligt for arbejdere?

A: Økogas er ikke-giftig (i modsætning til SF6, som kan producere giftige biprodukter under lysbue). Store utætheder i lukkede rum kan dog fortrænge ilt. Lugao Powers RMU inkluderer en lavtryksalarm. Hvis det udløses, skal du ventilere rummet før du går ind. Gassen i sig selv er sikker at indånde i små mængder (svarende til udledning af CO₂-ildslukker).

Q4: Kan jeg genopfylde gassen lokalt, hvis det er nødvendigt?

A: Tanken er forseglet for livet --- du skal aldrig genopfylde under normale forhold (lækagerate <0,1% pr. år). Men hvis en ventil er beskadiget, leverer Lugao Power genopfyldningssæt med den nøjagtige gasblanding. Vi anbefaler ikke at bruge lokal SF6 - det ville modvirke miljøformålet.

Q5: Er din miljøvenlige gasisolering RMU dyrere end SF6?

A: Oprindelige indkøbsomkostninger er ca. 8-12 % højere på grund af gasblandingen og den dedikerede produktionslinje. Imidlertid:

1. Du undgår fremtidige SF6-genvindingsomkostninger

2. Du kvalificerer dig til skattelettelser for grønne bygninger (f.eks. i Singapore, EU).

3. Mange forsyningsselskaber betaler nu en præmie for SF6-frit koblingsudstyr i deres indkøbsscore.

4. Over 20 års livscyklus er Lugaos øko-RMU omkostningsneutral eller billigere.

Q6: Hvilke certificeringer har denne RMU?

A: Fuld IEC 62271-200 typetest (KEMA certificeret). Ekstra:

● ISO 14001 (fremstillingsmiljøledelse)

● CE-mærkning

● Kinesisk GB/T 3906

Q7: Kan jeg eftermontere et eksisterende SF6 RMU-panel med øko-gas?

A: Nej, gashåndteringssystemet, tætninger og trykindstillinger er forskellige. Dog Lugao Power'sgasisoleret RMUhar samme udvendige mål og skinneafstand som de fleste standard SF6 RMU'er. Dette tillader "drop-in" udskiftning uden anlægsarbejder.

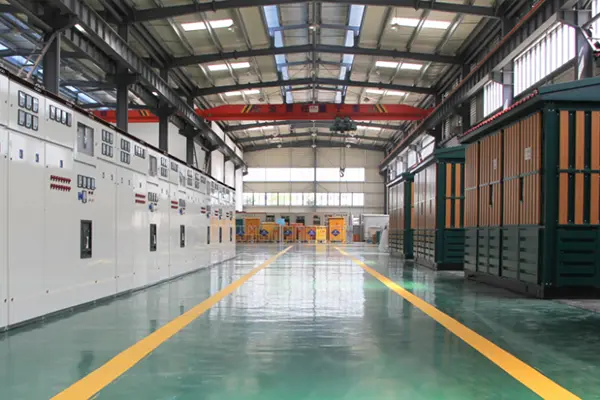

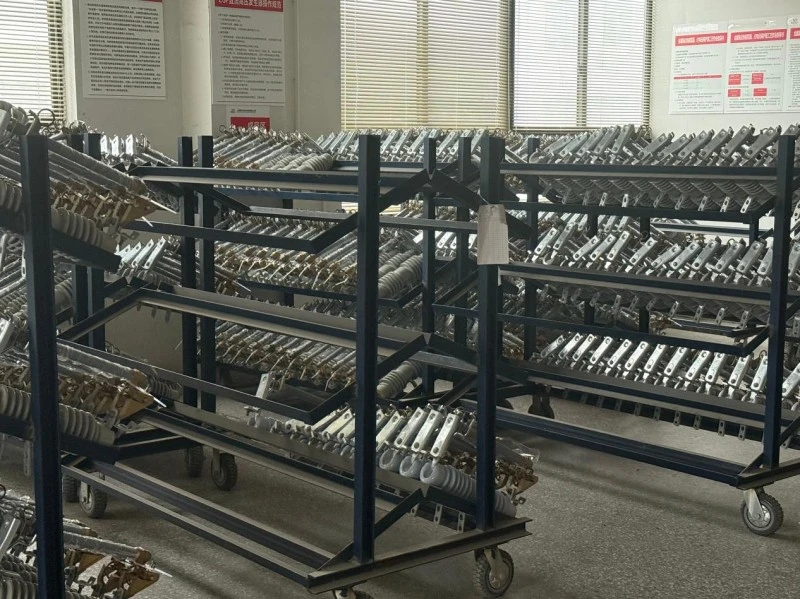

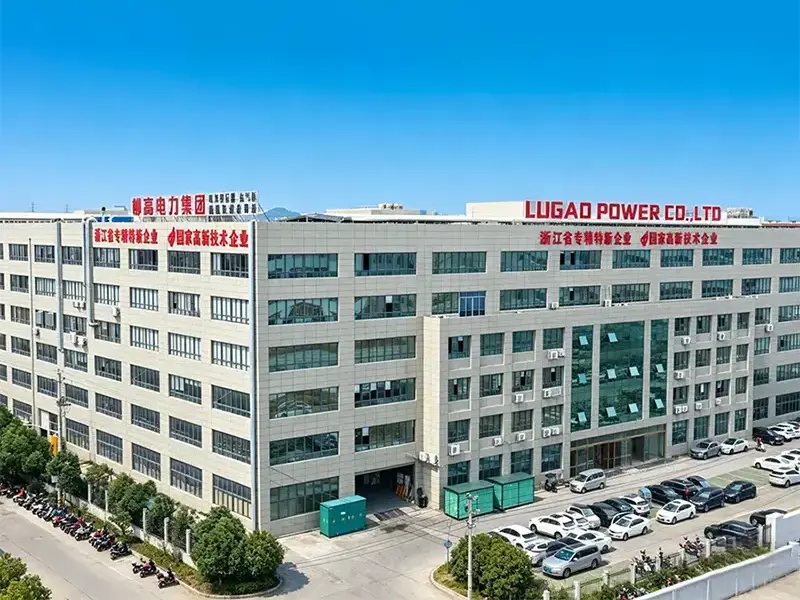

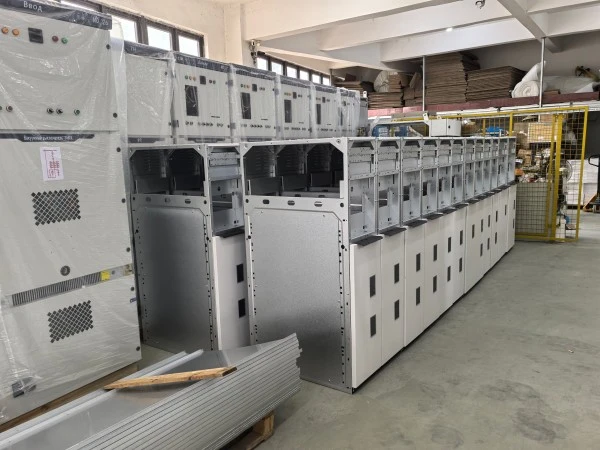

Lugao fabrik
