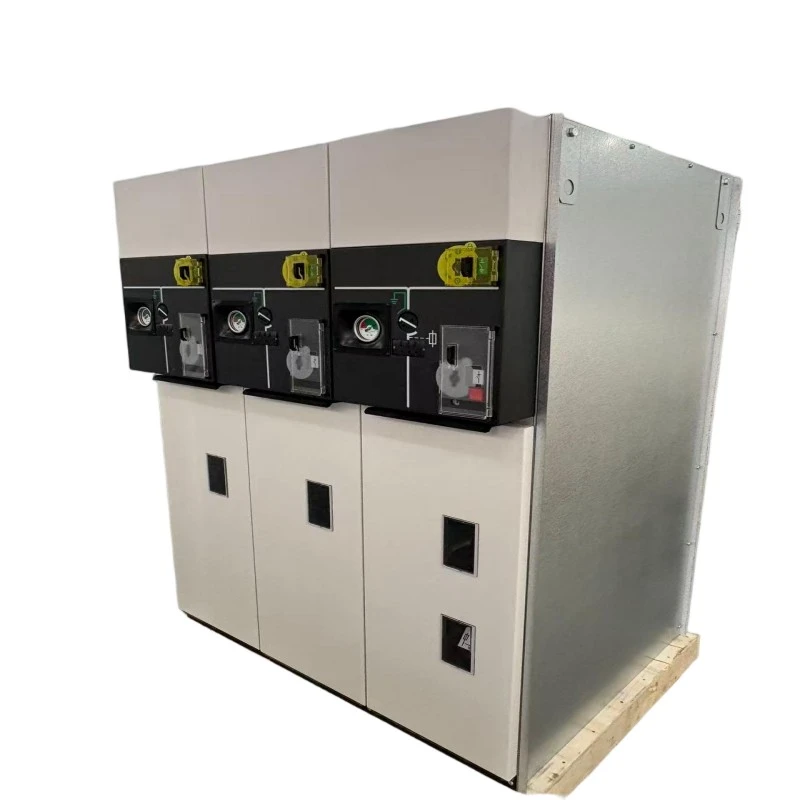

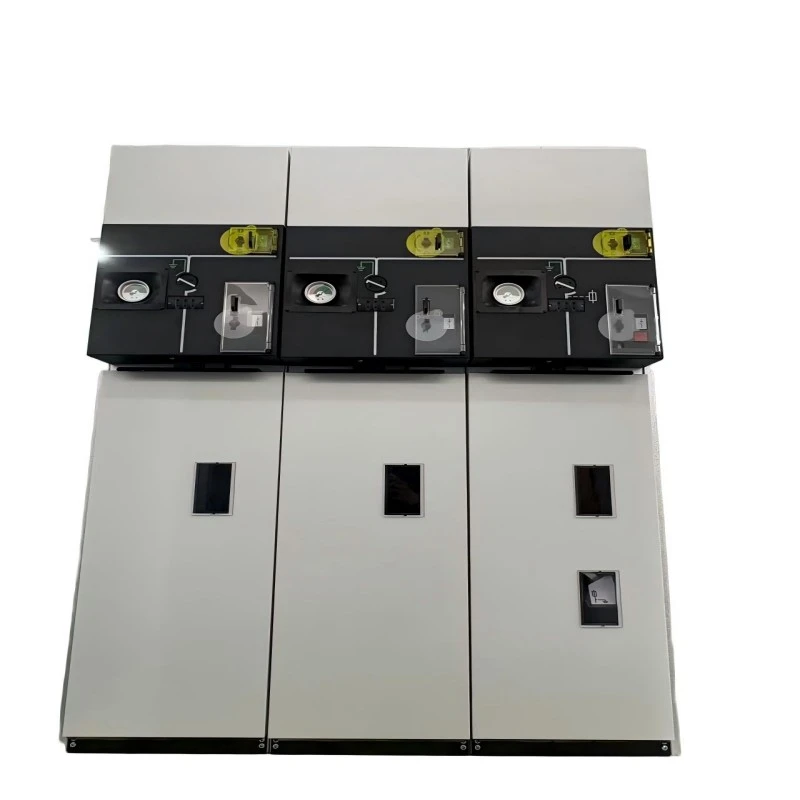

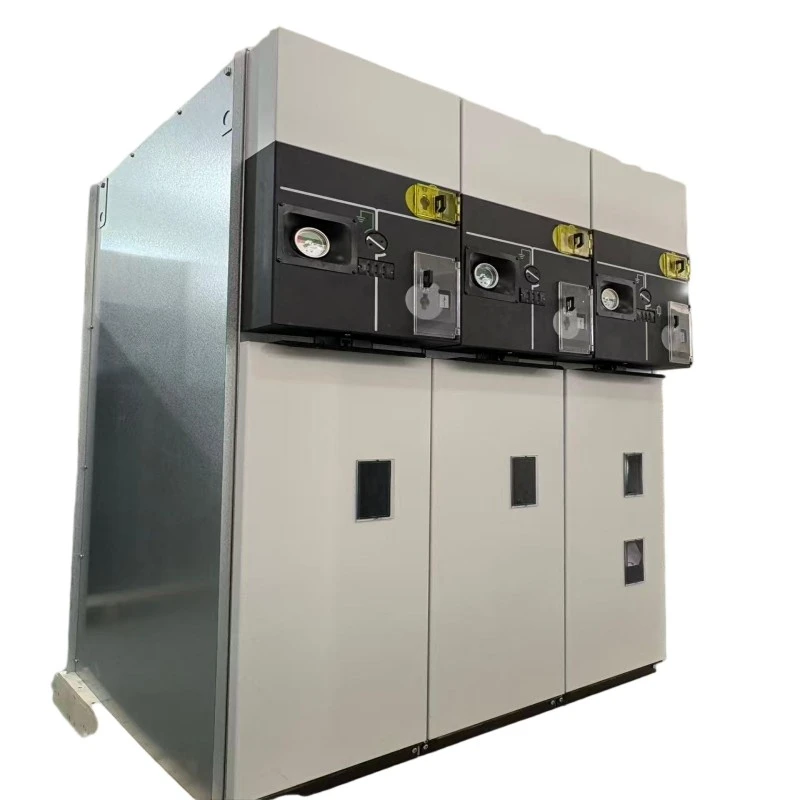

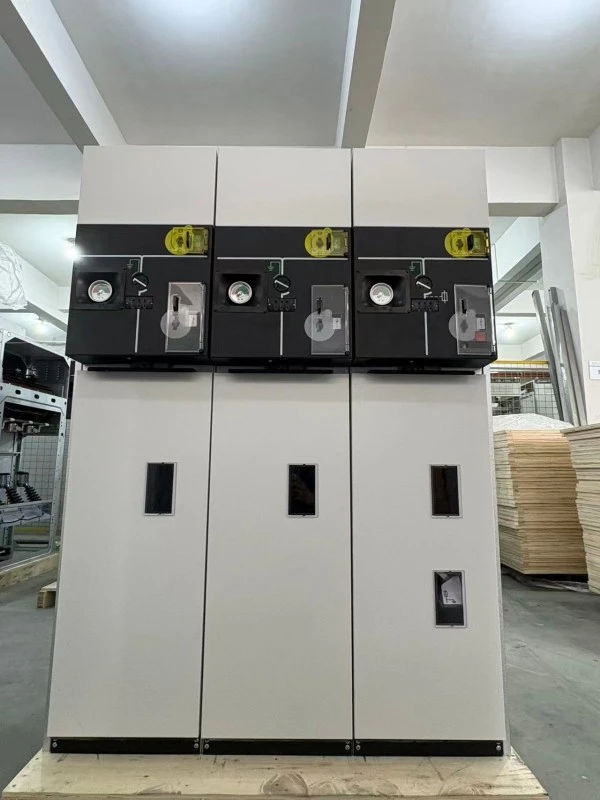

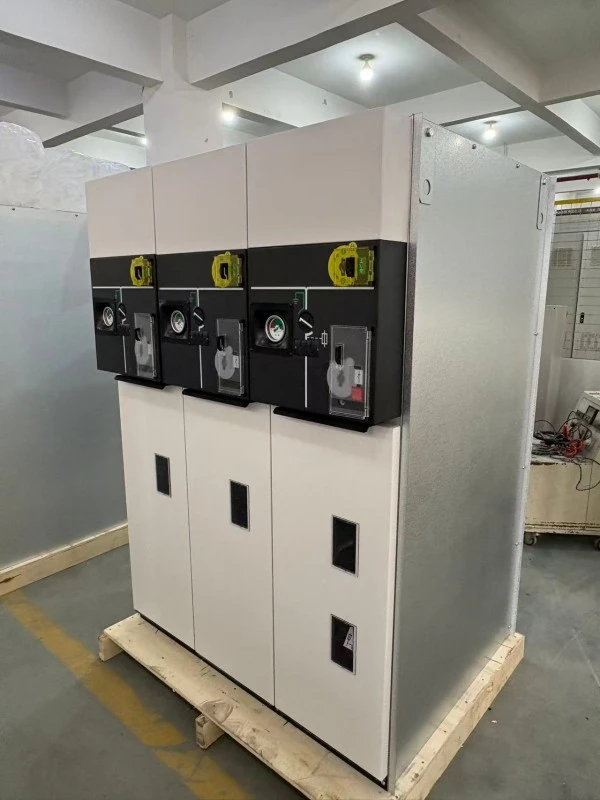

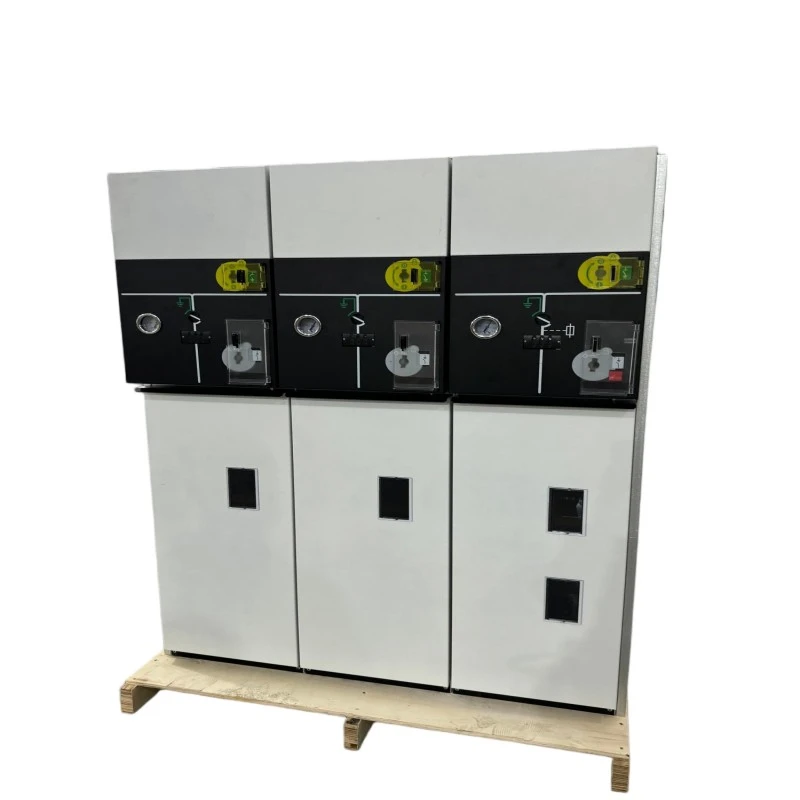

HXGN luftisoleret forseglet ring hovedenhed

"H" - boks-type kabinet,

"X" — ringnetværk,

"G" - luftisoleret,

"N" - indendørs

HXGN luftisoleret forseglet ringhovedenhed metalindkapslet koblingsudstyr designet til 6kV–24kV ringhoved- og radiale distributionssystemer. I modsætning tilSF6-isoleretRMU'er, denne enhed bruger luft som det primære dielektriske medium, med alle strømførende dele indesluttet i et forseglet, støvbeskyttet metalskab.

Hvad gør det?

1. Forbinder og isolerer strømsløjfer i sekundær distribution

2. Beskytter fordelingstransformatorer via lastafbrydere og sikringskombinationer

3. Giver synlige isolationshuller for sikker vedligeholdelse

4. Fungerer som et økonomisk alternativ til gasisoleret koblingsudstyr

Den HXGN luftisolerede forseglede ringhovedenhed er meget udbredt i applikationer, hvorSF6 gaser begrænset, hvor hyppig synlig afbrydelse er påkrævet, eller hvor budgetmæssige begrænsninger favoriserer en gennemprøvet, enkel teknologi uden at gå på kompromis med sikkerheden.

Produktbeskrivelse

Vores HXGN luftisolerede forseglede ringhovedenhed er en næste generations luftisolerede ringhovedenhed designet til indendørs installation i transformerstationer, industrianlæg, kommercielle bygninger og eldistributionsnetværk i landdistrikter. Nominel spænding varierer fra 6kV til 24kV, med en mærkestrøm på 630A for hovedskinner og 125A for sikringsbeskyttede transformerkredsløb.

Kerne tekniske egenskaber:

1. Luftisolering med optimeret faseafstand og isolerede barrierer

2. Forseglet kabinetdesign (IP3X eller IP4X) forhindrer indtrængning af støv og gnavere

3. Tre-positions lastafbryder (lukket / åben / jordet) med synlig brud

4. Integreret strømbegrænsende sikring til transformere (op til 125A)

5. Valgfrit vakuumafbrydermodul til foderbeskyttelse

6. Mekaniske låse forhindrer forkerte betjeninger

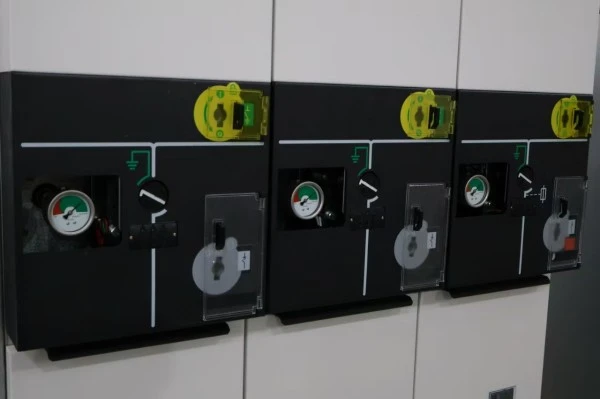

7. Frontpanel mimik bus med tydelig positionsindikation

Den HXGN luftisolerede forseglede ringhovedenhed tilbyder et gennemsigtigt design, der er let at inspicere --- operatører kan visuelt bekræfte den åbne position af belastningskontakten, en funktion, der værdsættes højt under vedligeholdelse og lockout/tagout-procedurer. Der kræves ikke noget særligt gashåndteringsudstyr til installation eller nedlukning.

Produktparameter (specifikation)

Produktfunktion og applikation

Nøglefunktioner

● SF6-fri og miljøvenlig --- Bruger kun luft som isolerende medium, ingen drivhusgasemissioner.

● Synlig brud --- Belastningsbrudskontakt giver et klart synligt isolerende mellemrum, hvilket forenkler sikkerhedsprocedurerne.

● Forseglet mod støv og gnavere --- Indkapslingen opfylder IP3X eller IP4X, hvilket forhindrer almindelige årsager til svigt i luftisoleret koblingsudstyr.

● Kompakt fodaftryk ---Enhedsbredde typisk 500---600 mm, velegnet til indendørs transformerstationer med begrænset plads.

● Omkostningseffektiv --- Lavere initialinvestering sammenlignet med SF6 eller solidt isolerede RMU'er.

● Enkel vedligeholdelse --- Ingen gastryksovervågning eller genopfyldning påkrævet; kun visuel inspektion og kontaktrensning.

● Sikkerhedslås ---Mekaniske sikringer forhindrer lukning af jordafbryderen, mens belastningsafbryderen er lukket.

Applikationsscenarier

● Elnet i landdistrikter og byer

● Industrielle faciliteter --- Fabrikker, minepladser, cementfabrikker (med støvbeskyttelse)

● Kommercielle bygninger --- Indkøbscentre, kontorkomplekser, hoteller

● Små til mellemstore understationer ---6kV-24kV distributionsknudepunkter

● Vedvarende energi --- Lille vandkraft, biomasse og distribueret solenergi (indendørs installation)

● Eftermonteringsprojekter --- Udskiftning af forældede luftisolerede koblingsudstyr med moderne forseglede enheder

Spørgsmål og svar

Spørgsmål 1: Hvordan fungerer den HXGN luftisolerede forseglede ringhovedenhed i støvede miljøer som cementplanter eller kornsiloer?

A: Fremragende. Den HXGN luftisolerede forseglede ringhovedenhed har et fuldt forseglet kabinet klassificeret IP3X som standard (IP4X valgfrit), hvilket betyder, at ingen støvpartikler større end 2,5 mm eller 1 mm kan trænge ind. Dette forhindrer sporing og overslag, der almindeligvis ses i luftisoleret koblingsudstyr af åben type. Vi anbefaler IP4X-versionen til områder med kraftigt støv sammen med periodisk udvendig skabsrensning.

Q2: Er luftisolering pålidelig i kystområder med høj luftfugtighed?

A: Yes, with proper design. Vores HXGN luftisolerede forseglede ringhovedenhed bruger hydrofobisk isolerede barrierer og krybeafstand forlænget til 240 mm (for 12 kV) og 360 mm (for 24 kV). Derudover forhindrer det forseglede kabinet fugtig luftcirkulation, og valgfrie anti-kondensvarmere kan installeres i kabelrummet. Vi har med succes indsat hundredvis af enheder i sydlige kystprovinser med 90 %+ årlig luftfugtighed.

Q3: Hvordan er dette produkt sammenlignet med en SF6-isoleret RMU?

A: SF6 RMU er mere kompakte og fuldt forseglede, men kræver gashåndtering og har højere forudgående omkostninger. Den HXGN luftisolerede forseglede ringhovedenhed er større, men tilbyder:

● Lavere indledende købspris (Generelt tilbyder en lavere startinvestering end sammenlignelige SF6-isolerede løsninger, afhængigt af konfigurationen og projektkravene).

● Ingen bekymring for gaslækage

● Synlig afbrydelse for sikrere vedligeholdelse

● Lettere nedlukning og bortskaffelse

For kunder, der prioriterer lave livscyklusomkostninger og miljøpåvirkning uden ekstreme pladsbegrænsninger, er HXGN et ideelt valg.

Q4: Hvilke sikringer er kompatible med din HXGN RMU?

A: Vores sikringsrum accepterer standard DIN 43625 eller BS 2692 højspændingsstrømbegrænsende sikringer. Vi kan levere sikringer, der matcher dine transformatorbeskyttelseskrav (typisk 6,3A til 125A). Drift med sikringsstifter er mekanisk forbundet med trepositionskontakten til enfaset fejlbeskyttelse.

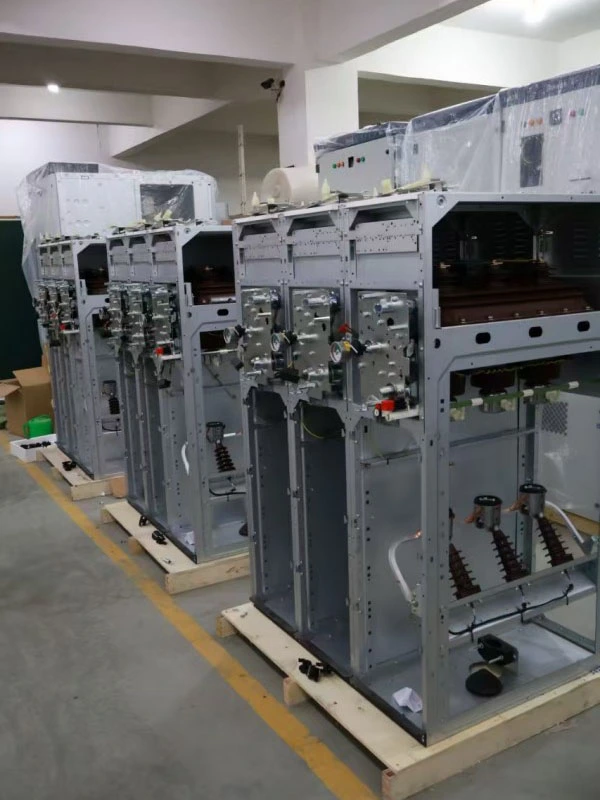

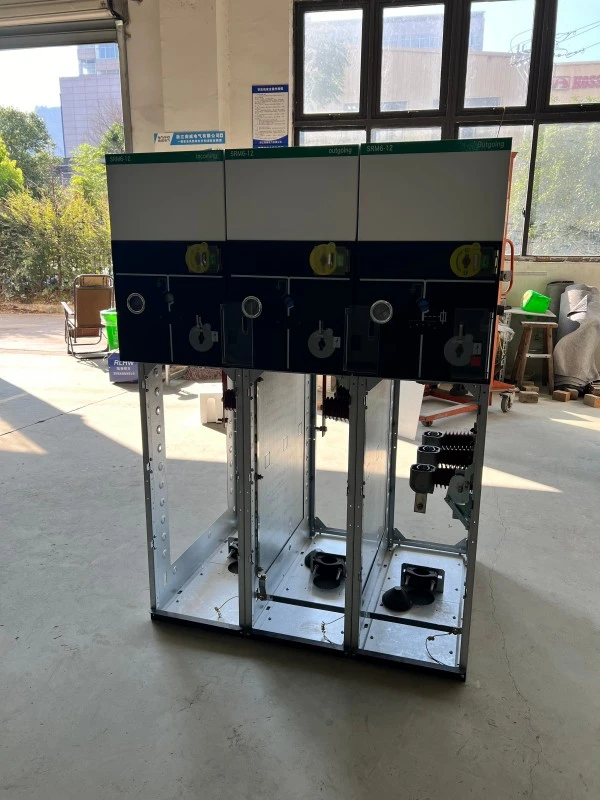

Produktionsdetaljer

Indkapsling og tætning

Den HXGN luftisolerede forseglede ringhovedenhed har et 2,0 mm tykt koldvalset stål eller valgfrit rustfrit stål kabinet, afsluttet med elektrostatisk pulverbelægning (minimum 80μm tykkelse, RAL 7035 lysegrå). Belægningen består 500 timers saltspraytest. Forsegling opnås gennem polyurethanskumpakninger på alle døre og paneler, hvilket sikrer IP3X-beskyttelse. Kabelrum er separat forseglet fra hovedafbryderrummet for at forhindre bueudbredelse.

Load-Break Switch Design

Tre-positions belastningsafbryderen er en roterende klingetype med selvrensende sølvbelagte kontakter. Lysbueslukningskammeret anvender et magnetisk udblæsningsprincip kombineret med isolerede lysbuesliske, hvilket muliggør afbrydelse af op til 630A belastningsstrøm og tilførsel/brud af kabelladestrømme (op til 10A). Kontakten har to synlige pausepositioner (åben og jordet) og en lukket position - alle tydeligt angivet på det forreste mimikpanel.

Sikring-kombinationsenhed

Til transformerbeskyttelse integrerer vores HXGN luftisolerede forseglede ringhovedenhed et sikringsrum med en anslagsbetjent udløsningsmekanisme. Når en fasesikring aktiveres, udløser afbryderen mekanisk belastningsafbryderen for at åbne alle tre faser, hvilket forhindrer enfaset drift. Sikringsrummet er aflåst med jordingskontakten — rummet kan kun åbnes, når belastningsafbryderen er åben, og jordafbryderen er lukket.

Isoleringssystem

Alle samleskinner og tilslutninger er isoleret med krympeslange (krybeforstærket type) eller epoxy pulverlakering. Fasebarrierer er lavet af DMC (dejstøbemasse) eller SMC (pladestøbningsmasse) med lysbuemodstand klassificeret Klasse 1 i henhold til IEC 60243. Den mindste luftafstand er:

● 12kV: 125mm mellem faser, 100mm til jord

● 24kV: 220 mm mellem faser, 180 mm til jord

Kvalitets- og testsikring

Hver HXGN luftisoleret forseglet ringhovedenhed gennemgår rutinetest før levering:

● Hovedkredsløbsmodstandsmåling (mikro-ohmmeter)

● Strøm-frekvens modstå spænding (42kV/1min for 12kV, 65kV/1min for 24kV)

● Induceret spændingsmodstandstest

● Mekanisk funktionstest (200 cyklusser for hver kontakt)

● Isolationstest af hjælpekredsløb (2kV/1min)

● Verifikation af kabinetbeskyttelse (IP3X eller IP4X sondetest)

● Måling af delvis udladning (<20pC ved 1,5× nominel spænding)

Forpligtelse til eftersalgsservice

Garantiperiode: 12 måneder fra afsendelsesdato (kan forlænges til 24 eller 36 måneder med betalt servicekontrakt)

Teknisk support: Livstid gratis teknisk konsultation; svar inden for 1 time efter meddelelsen
