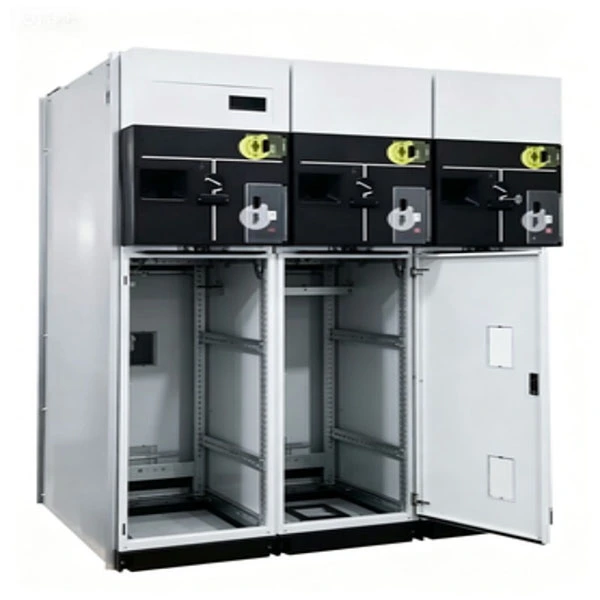

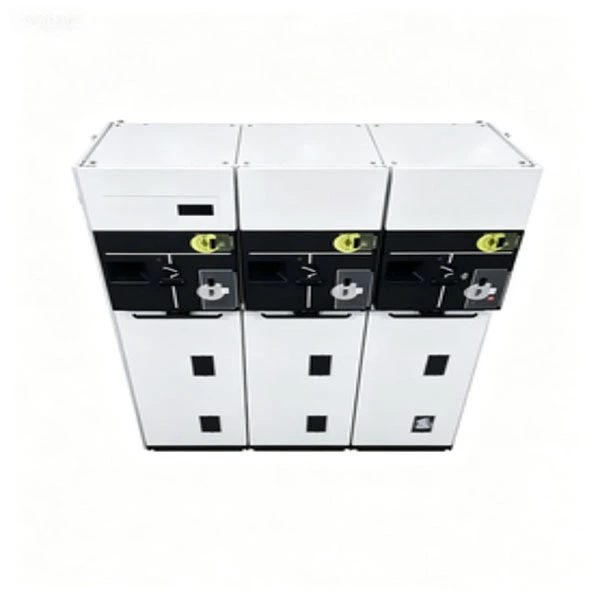

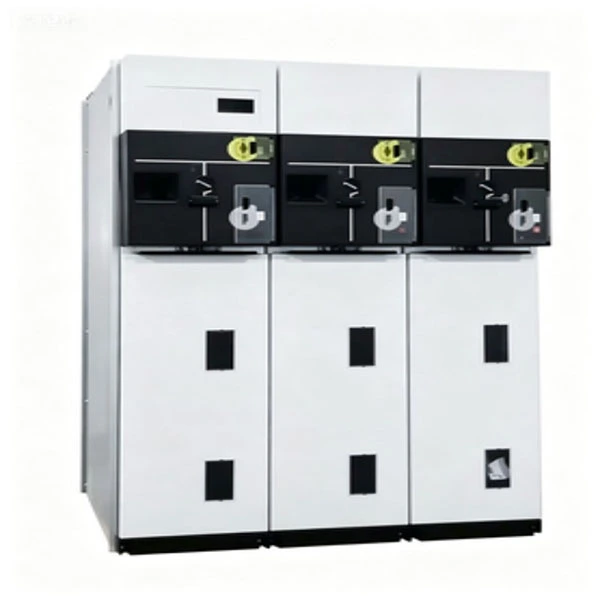

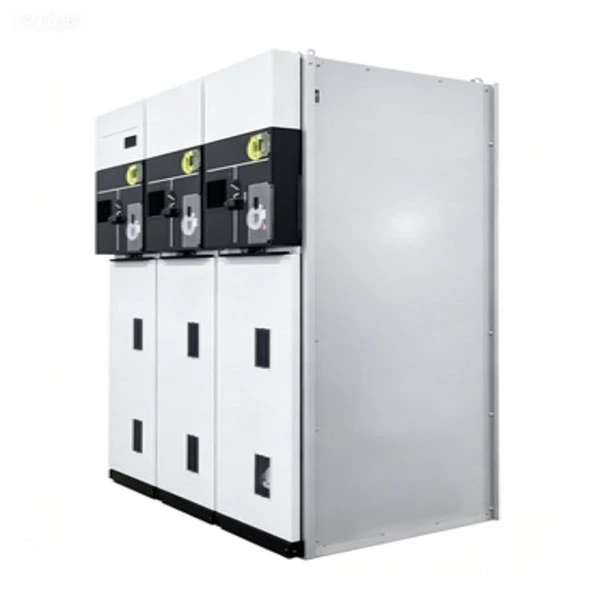

Kompakt forseglet fuldt isoleret RMU

Den kompakte forseglede fuldt isolerede RMU (Ring Hovedenhed) er et fabriksmonteret, typetestet metalindkapslet koblingsudstyr. Den integrerer belastningsafbrydere, vakuumafbrydere, sikringer og jordafbrydere i en enkelt fuldt forseglet og fuldt isoleret rustfri ståltank.

Hvad gør det?

Forbinder og isolerer strømsløjfer i sekundære distributionsnetværk (6kV–24kV)

Giver fejlisolering og sløjfeskift til højpålidelige elnet

I modsætning til traditionelle luftisolerede RMU'er bruger denne kompakte forseglede fuldt isolerede RMU SF6 eller miljøvenlig isoleringsgas som det primære isoleringsmedium, hvilket eliminerer fugtindtrængning, støvophobning og indtrængen af ​​dyr --- hvilket gør den ideel til kyst-, ørken-, højhøjde og stærkt forurenede områder.

Produktbeskrivelse

Vores Compact Sealed Fuldt isolerede RMU er en næste generations ringhovedenhed udviklet til bystrømsdistribution, industriparker, vind-/solenergianlæg og infrastrukturprojekter såsom lufthavne og datacentre. Nominel spænding spænder fra 12kV til 24kV, med en mærkestrøm på 630A for hovedskinner og 125A for sikringsbeskyttede kredsløb.

Kerne tekniske egenskaber:

1. Fuldt forseglet rustfri ståltank (IP67 beskyttelsesklassificering)

2. SF6-gasisolering (eller alternativ miljøvenlig gas)

3. Intern lysbueklassifikation IAC AFLR 20kA/1s

4. Mekanisk levetid: op til 5.000 operationer for belastningsafbrydere

5. Integrerede kabelforbindelsesrum med trækaflastning

6. Valgfri fjernbetjening og SCADA-integration

7. Den kompakte forseglede fuldt isolerede RMU kræver ingen indvendig rengøring eller anti-kondensationsopvarmning, hvilket drastisk reducerer vedligeholdelsesomkostningerne sammenlignet med åbent koblingsudstyr.

Produktparameter (specifikation)

Produktfunktion og applikation

Nøglefunktioner

1. Fuldt forseglet, fuldt isoleret --- Ingen påvirkning fra fugt, salttåge, støv eller små dyr.

2. Kompakt struktur --- Bredde typisk 350–450 mm pr. enhed, hvilket sparer op til 50 % gulvplads.

3. Lysbuesikkert design --- Overholder IAC AFLR 20kA/1s, hvilket sikrer operatørsikkerhed.

4. Vedligeholdelsesfri i 20+ år --- Intet behov for rengøring, tørring eller gaspåfyldning under normale forhold.

5. Synligt brud ---Valgfrit observationsvindue til belastningsbrudkontaktposition.

6. Høj mekanisk pålidelighed --- Rustfri stålmekanisme med forseglede lejer.

7. Smart klar --- Kan udstyres med PT, CT og motoriserede betjeningsmekanismer til automatisering.

Applikationsscenarier

● Bystrømsdistributionsnetværk --- Boligkomplekser, kommercielle bygninger, hospitaler, datacentre.

● Vedvarende energiprojekter --- Vindmøllestationer, indsamlingslinjer for solcelleanlæg.

● Infrastrukturkonstruktion --- Lufthavne, undergrundsbaner, tunneller, havne.

● Midlertidig og nødstrømforsyning ---Mobile transformerstationer, byggepladser.

● Industrizoner --- Fabrikker, der kræver høj pålidelighed og lav vedligeholdelse.

Spørgsmål og svar

Spørgsmål 1: Hvordan fungerer Compact Sealed Fuldt isoleret RMU i kystmiljøer med høj luftfugtighed?

A: Fremragende. Fordi den fuldt isolerede RMU bruger en fuldt forseglet rustfri ståltank med IP67-beskyttelse, kan fugt ikke trænge ind i isoleringsrummet. Der kræves ingen anti-kondensvarmere. Dette er en stor fordel i forhold til koblingsudstyr af åben type, som ofte lider af interne overslag i områder med høj luftfugtighed.

Q2: Hvad er gaslækagehastigheden? Skal jeg genopfylde i løbet af dens levetid?

A: Vores fremstillingsproces inkluderer heliumlækagetest for at sikre en lækagerate på mindre end 0,1% om året. Ved normal drift er der ikke behov for gaspåfyldning inden for 30 år. En lavtryksalarm er inkluderet som en valgfri funktion til tidlig advarsel.

Spørgsmål 3: Er den kompakte forseglede fuldt isolerede RMU brandsikker?

A: Ja. Tanken er lavet af 2 mm tykt rustfrit stål, og den indvendige lysbuetest sikrer, at lysbuen i sjældne tilfælde er indeholdt uden at udsende varme gasser til fronten eller siderne. Til brandfølsomme applikationer (f.eks. hospitaler, datacentre) tilbyder vi også en valgfri passiv brandbeskyttelsesbelægning.

Q4: Kan jeg integrere denne RMU med mit eksisterende SCADA-system?

A: Absolut. Compact RMU understøtter motoriserede betjeningsmekanismer, hjælpekontakter og kommunikationsmoduler (RS485, Modbus, IEC 61850 valgfri). Position, fejl og trykstatus i realtid kan fjernovervåges.

Q5: Hvad er forskellen mellem dineRMUog traditionelle luftisolerede skabe?

Sv: Traditionelle luftisolerede skabe kræver regelmæssig rengøring, store afstande og anti-kondensopvarmning. Vores kompakte forseglede fuldt isolerede RMU eliminerer alle disse krav - mindre fodaftryk, højere pålidelighed og lavere samlede ejeromkostninger over 10-20 år.

Q6: Tilbyder du en 12-måneders garanti?

A: Ja, vi tilbyder en standard 12-måneders garanti fra forsendelsesdatoen med mulighed for at forlænge til 24 eller 36 måneder under en betalt servicekontrakt. I garantiperioden repareres eller udskiftes eventuelle fabrikationsfejl gratis.

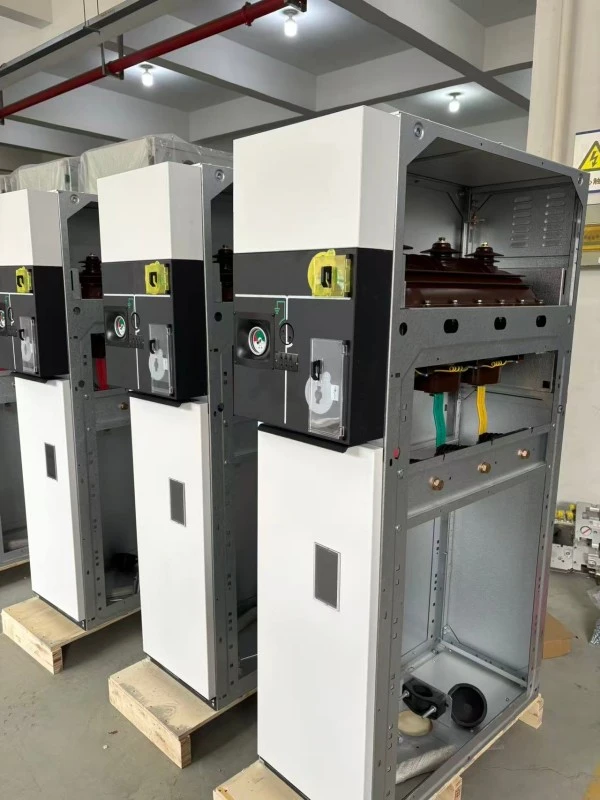

Produktionsdetaljer

Tank og tætningsproces

The tank of the Compact Sealed Fully Insulated RMU is manufactured from 2mm thick AISI 304 stainless steel, laser-welded and helium-leak-tested. Tætningen bruger dobbelte O-ringe lavet af hydrogeneret nitrilgummi (HNBR), som bevarer elasticiteten i over 30 år uden at ældes eller revner. All bushings are epoxy-cast with embedded shields to eliminate partial discharge.

Isolering og lysbueafbrydelse

The load-break switch operates in SF6 gas at 0.04–0.05 MPa relative pressure. The puffer-type arc extinguishing design ensures interruption of up to 630A load current and making/breaking of cable charging currents. Optional vacuum circuit breaker modules are available for transformer protection, integrated with current-limiting fuses to form a "combo" unit.

Driftsmekanisme

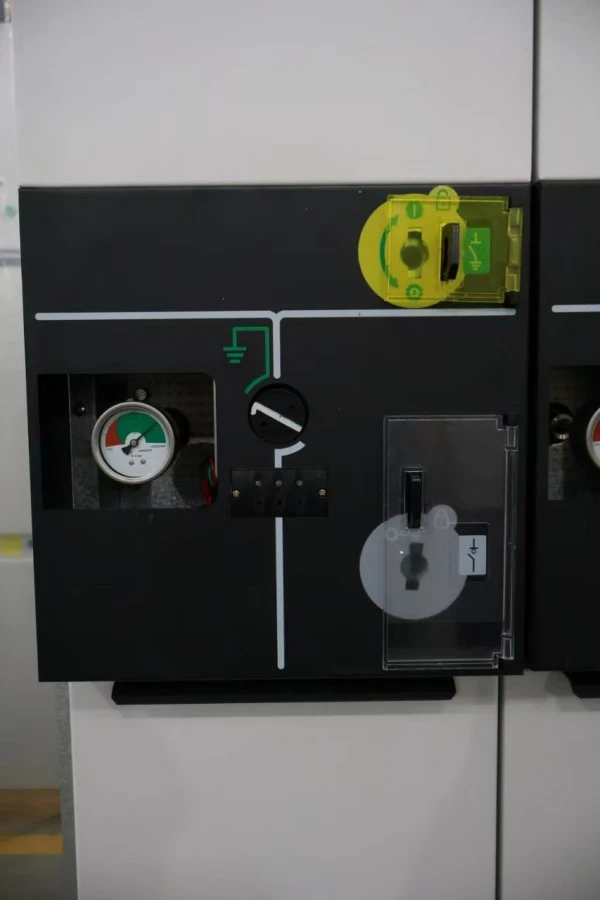

Kontakten med tre positioner (lukket / åben / jordet) drives af en fjederassisteret mekanisk mekanisme med en tydelig positionsindikator. Alle bevægelige dele er forseglet inde i tanken, hvilket eliminerer oxidation og støvophobning. Frontpanelet inkluderer mekaniske låse, der forhindrer:

1. Lukning af jordafbryderen, når belastningsafbryderen er lukket

2. Åbning af kabelrumsdækslet, når jordafbryderen er åben

Kabeltilslutning og jording

Kabelrum er designet til enkelt- eller parallelle kabler med spændingskeglestøtte. Standard kabelbokse accepterer varmekrympende eller koldkrympende afslutninger. En integreret kobberjordskinne løber gennem alle enheder med to jordingspunkter for at sikre overholdelse.

Kvalitets- og testsikring

Hver Compact Sealed Fuldt isoleret RMU gennemgår rutinetest før forsendelse:

● Hovedkredsløbsmodstandsmåling

● Strøm-frekvens modstå spænding test (42kV/1min for 12kV; 65kV/1min for 24kV)

● Lynimpulstest (75kV peak for 12kV; 125kV peak for 24kV)

● Gaslækagetest (heliummassespektrometri)

● Mekanisk driftstest (200 cyklusser)

● Måling af delvis udledning (<5pC)

● Intern buebekræftelse (typetest, udført af tredjepartslaboratorium)

● Alle produkter overholder IEC 62271-200, GB 3906, GB/T 11022 og GB/T 3804.

Emballage og levering

Emballage: Træeksportkasser med stødsikkert skum og fugtspærre. Hver enhed er individuelt pakket ind i vakuumforseglet plast med tørremiddelposer.

Tilbehør: Betjeningshåndtag, jordingssæt, ekstra O-ringe, kabelsko og installationsvejledning.

Levering: FOB Shanghai eller Ningbo. Standardlevering 25-35 dage efter ordrebekræftelse. Luftfragt tilgængelig for presserende projekter.
