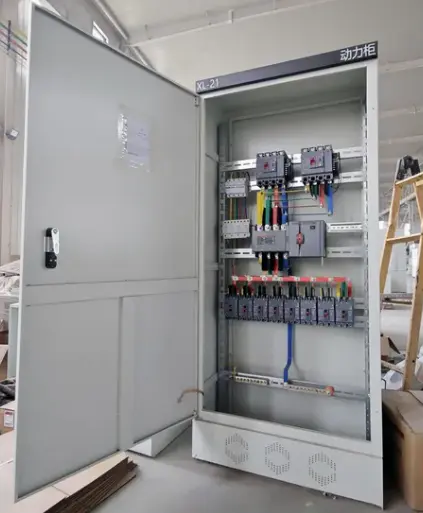

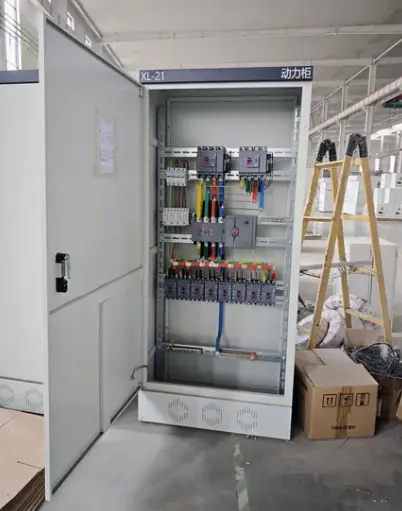

XL-21 Fixed Power Distribution Box Switchgear

XL-21 Fixed Power Distribution Box Switchgear er et vægmonteret eller gulvstående lukket lavspændings-strømfordelingsskab, typisk klassificeret op til 630A. Den har en intern monteringsstruktur af fast type - hvilket betyder, at alle afbrydere, kontaktorer, målere og terminaler er permanent monteret på indvendige skinner eller monteringsplader i stedet for at kunne trækkes ud.

Hvad gør dette produkt?

● Modtager og distribuerer elektrisk strøm fra en indgående hovedkilde til flere udgående forgreningskredsløb

● Giver overstrøms- og kortslutningsbeskyttelse til downstream-udstyr ved brug af støbte kabinetafbrydere (MCCB'er) eller miniatureafbrydere (MCB'er)

● Muliggør lokal styring af motorer, lyskredsløb og andre belastninger via trykknapper eller vælgerkontakter monteret på døren

● Indeholder måle- og overvågningsenheder såsom amperemetre, voltmetre og digitale strømmålere

● Isolerer kredsløb for sikker vedligeholdelse ved hjælp af en hovedafbryder eller afbryder

Tekniske parametre

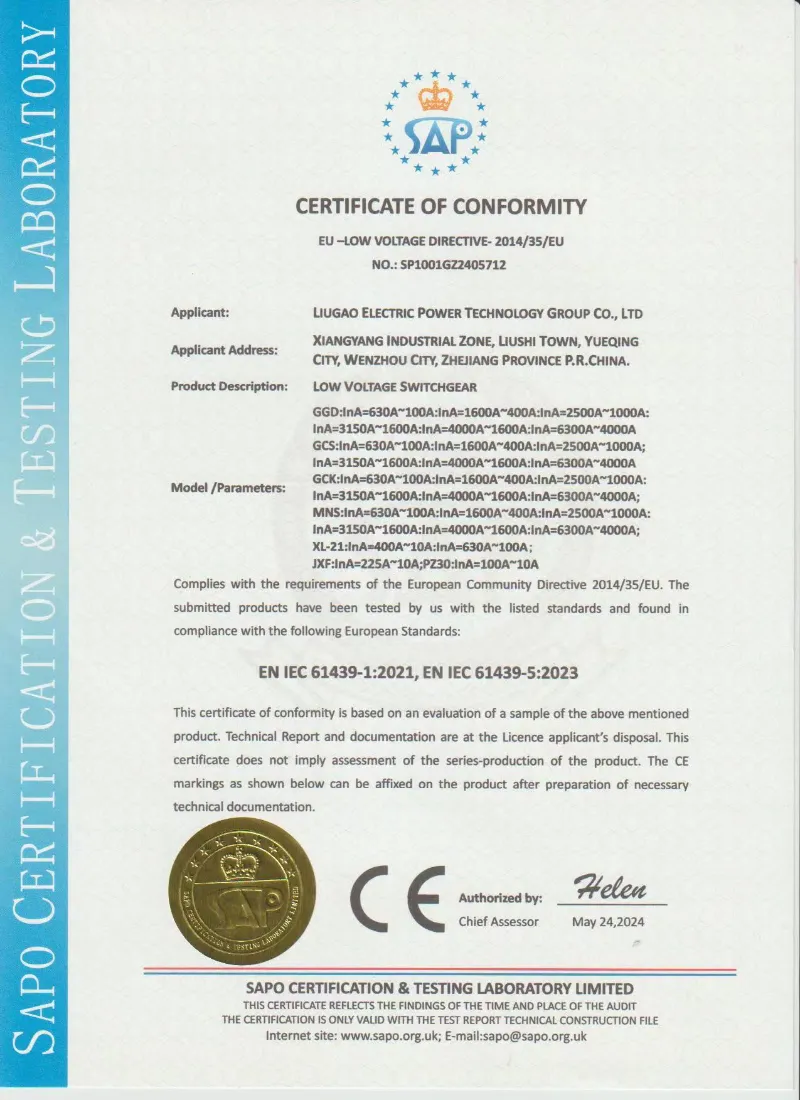

Standarder og certificeringer

XL-21 Fixed Power Distribution Box Switchgear kan fremstilles i henhold til IEC 61439, GB/T 7251 og projektspecifikke tekniske krav. Lugao Power understøtter fabriksrutinetest før forsendelse, inklusive isolationsmodstandstest, strøm-frekvensmodstandsspændingstest, ledningsinspektion, mekanisk funktionstest og visuel inspektion.

• IEC 61439 lavspændingskoblings- og kontrolenheder
• ISO fabrikkens kvalitetsstyringssystem
• Rutinetestrapport tilgængelig før levering
• Tredjepartsinspektion understøttes efter anmodning
• OEM og projektspecifik tilpasning tilgængelig

I modsætning til større udtrækbarkoblingsudstyrXL-21 er designet til applikationer, hvor kredsløbsændringer er sjældne, og enkelhed værdsættes over modulær fleksibilitet. Dets faste design giver lavere startomkostninger, mindre fodaftryk og lettere installation. I bund og grund er XL-21-distributionsskabet arbejdshesten for små til mellemstore strømfordelinger - pålideligt, ukompliceret og økonomisk.

Produktfordele

XL-21 Fixed Power Distribution Box Switchgear tilbyder flere overbevisende fordele, der gør det til det foretrukne valg til faste distributionsapplikationer.

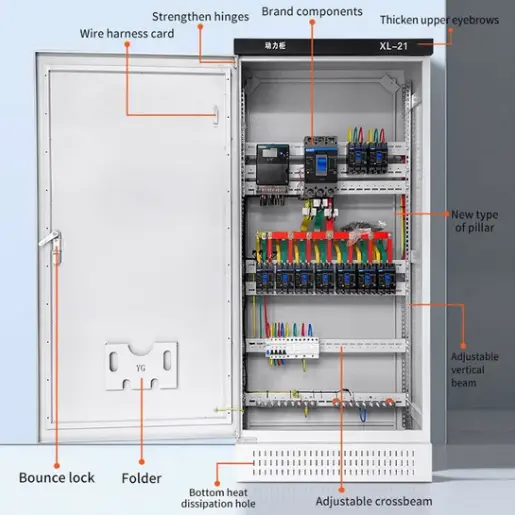

Produktegenskaber

Lavspændingsstrømfordelingspanelet inkorporerer følgende karakteristiske træk, der adskiller det fra konkurrerende faste distributionsbokse.

Svejset ramme med dobbelt belægning: Hovedrammen er konstrueret fra 1,5 mm til 2,0 mm koldvalset stål med kontinuerlig CO₂-afskærmet lysbuesvejsning i alle led. Efter svejsning gennemgår hele kabinettet affedtning, fosfatering og elektrostatisk pulverlakering (minimum 70μm) i RAL 7035. Denne dobbeltlagsbeskyttelse udkonkurrerer nitte eller boltsamlede kasser i korrosive miljøer.

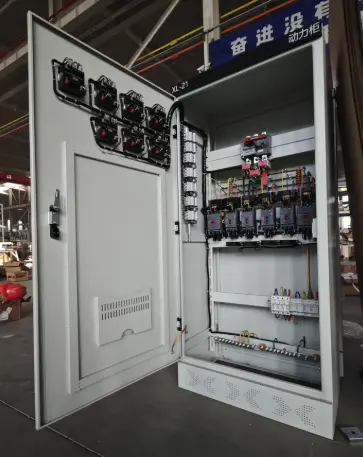

Hængslet dør med 130° åbning: Fordøren er udstyret med kraftige hængsler i rustfrit stål, der tillader 130° åbning, plus en trepunkts låsemekanisme (top, midt, bund) med DIN standard håndtag. Der er et gennemsigtigt instrumentvindue til måleraflæsning uden at åbne døren.

Aftagelige side- og bagpaneler: Begge sidepaneler og bagpanelet er aftagelige ved hjælp af en standard unbrakonøgle. Dette giver 360° adgang til interne komponenter under installation eller vedligeholdelse - en funktion, der sjældent findes i billige distributionsbokse.

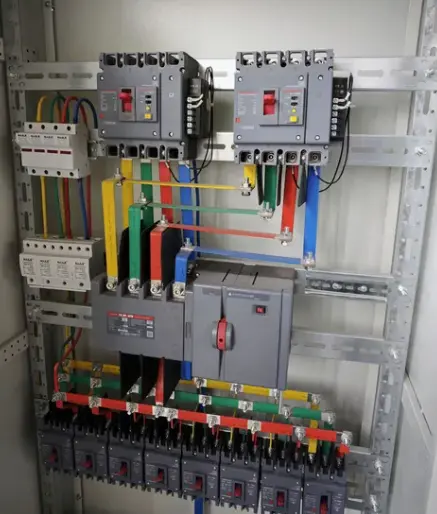

Universal monteringsskinner: Indvendigt er skabet monteret med både perforerede monteringsplader (til skruemonterede enheder) og tophat DIN-skinner (til snap-on enheder). Dette dobbelt-system design passer til ethvert mærke af MCCB, MCB, kontaktor eller klemrække.

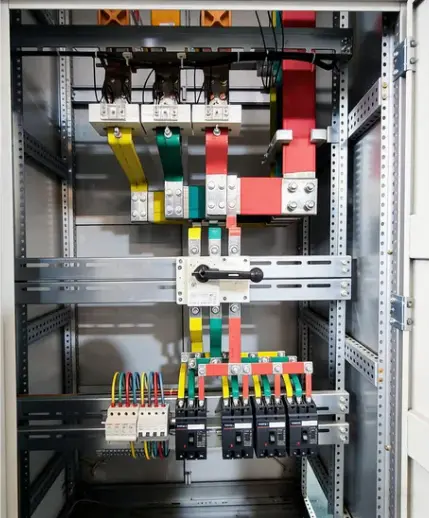

Integreret nul- og jordskinne: Fabriksinstalleret kobber-neutralskinne (fuld kapacitet) og jordskinne (halv kapacitet) kører i hele kabinettets højde med forborede tilslutningspunkter for hver 50 mm. Det er ikke nødvendigt at tilføje separate samleskinner på stedet.

Kabelstyringssystem: Lodrette kabelrender på både venstre og højre side, hver med aftagelige dæksler. Kabelindgangs-/udgangsudskæringer findes på toppen, bunden og begge sidevægge. En separat styreledningskanal adskiller lavspændingsledninger fra strømkabler.

Indgående isolationsafbryder med dørlås: Håndtaget til hovedindgående kontakt er mekanisk låst med fordøren — døren kan ikke åbnes, medmindre hovedafbryderen er i OFF-position. Denne sikkerhedsfunktion forhindrer utilsigtet kontakt med strømførende dele.

Silketrykt kredsløbsmærkning: Hver kredsløbsposition er tydeligt mærket på den indvendige monteringsplade ved hjælp af slidstærkt silketryk. Etiketter falmer eller skaller ikke af som selvklæbende klistermærker.

Produktanvendelse

XL-21 Fixed Power Distribution Box Switchgear er meget udbredt på tværs af følgende sektorer:

● Industrielle anlæg – Maskinværksteder, samlebånd, materialehåndteringsudstyr, svejsestationer (typisk 100A–630A feeders)

● Kommercielle bygninger – Indkøbscentre, kontorgulve, detailbutikker, restauranter (belysning og generel strømdistribution)

● Boligkomplekser – Etagefordeling i lejligheder, fællesfaciliteter, parkeringspladsbelysning

● Infrastruktur – Tunnelbelysning, betalingsanlægsstrøm, kontrolskabe til gadebelysning

● HVAC-systemer – Hoveddistribution til køleanlæg, luftbehandlingsenheder, pumperum

● Midlertidig strøm på stedet – Byggetrailere, strømdistribution til begivenheder, filmproduktionssæt

I alle disse scenarier giver det elektriske distributionsskab en balance mellem omkostninger, pålidelighed og nem vedligeholdelse, som mere komplekse koblingsudstyr ikke kan matche.

FAQ

Hvad er det nominelle strømområde for XL-21 koblingsudstyr?

Den faste strømfordelingsboks XL-21 kan normalt konfigureres fra 100A til 630A i henhold til projektets belastning og kredsløbsdesign.

Kan Lugao tilpasse det interne komponentlayout?

Ja. Vi kan tilpasse layoutet af MCCB'er, MCB'er, kontaktorer, målere, klemmer, samleskinner og kabelindføringspositioner i henhold til dit single-line diagram.

Hvilke oplysninger skal jeg give for tilbud?

Angiv venligst nominel spænding, nominel strøm, antal indgående og udgående kredsløb, afbryderspecifikationer, beskyttelsesgrad, installationstype, mængde og destinationsport.

Kan du levere ledningsdiagrammer før produktion?

Ja. Lugao kan levere layouttegninger, ledningsdiagrammer og tekniske bekræftelsesdokumenter før produktion til kundegodkendelse.

Er XL-21 kabinettet velegnet til udendørs brug?

Standard XL-21 skabe bruges hovedsageligt indendørs. Til udendørs applikationer kan vi tilpasse højere IP-beskyttelse, regntæt struktur og anti-korrosionsbelægning.

Emballage, forsendelse, eftersalg og ofte stillede spørgsmål

Emballage & forsendelse

Individuel emballage:Hvert skab er pakket ind i VCI anti-rust papir, derefter bobleplast, derefter strækfilm og til sidst placeret i en 10 mm krydsfinerkasse med stålkantbeskyttere.

Forsendelsesbetingelser:FOB Ningbo, CIF store havne eller Ex-works.

Leveringstid:15 arbejdsdage for standardkonfigurationer (op til 10 enheder).

Eftersalgsservice – 1 års garanti

●Garantiperiode:12 måneder fra idriftsættelse eller 18 måneder fra afsendelse, alt efter hvad der kommer først.

●Dækning:Fremstillingsfejl, herunder revner i rammesvejsning, belægningsfejl (ikke-slibende), defekt dørlås og ledningsfejl.

● Ekskluderinger:Skader fra forkert installation, overbelastning ud over mærkestrøm, fysisk påvirkning, korrosion fra kemikalier, der ikke er specificeret, eller force majeure.
