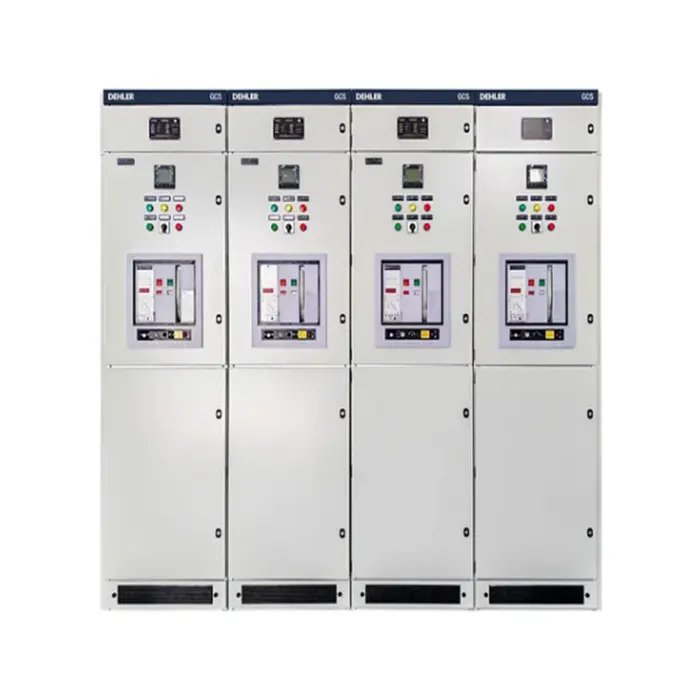

GCS Draw-out Type Lavspændingspanelkoblingsudstyr

GCS Draw-out-type lavspændingspanelkoblingsudstyr er en avanceret lukket koblingsenhed, som er omhyggeligt konstrueret til strømmodtagelse, distribution og intelligent motorstyring i trefasede vekselstrøms industrielle systemer, der fungerer ved nominelle spændinger op til 400V (med isolationsværdier, der når 1000V) og vandrette hovedskinne mærkestrømme op til 4000A. Som kernerygraden i moderne lavspændingsstrømdistributionscentre, integrerer dette lavspændingspanelkoblingsudstyr af typen GCS Draw-out en omfattende pakke af primære og sekundære komponenter - inklusive luftafbrydere (ACB'er), støbte afbrydere (MCCB'er), kontaktorer, termiske overbelastningsrelæer, programmerbare logiske regulatorer og multifunktionelle digitale målere (PLC, - modulære) skuffeenheder.

Produktparameter (specifikation)

Nedenfor er den tekniske specifikationstabel for standard GCS Draw-out type lavspændingspanelkoblingsudstyr.

Nominel frekvens 50Hz / 60Hz Gældende standarder IEC 61439-1/2, GB/T 7251 Installation Indendørs, gulvstående Skuffeposition Tilsluttet, test, frakoblet og tilbagetrukket positioner Kabelindgang Top- eller bundkabelindgang Samleskinne Materiale Kobber eller aluminium i henhold til projekt- eller temperaturspecifikke temperatur-0°C konfiguration -0°C i henhold til projekt- eller projektkonfiguration -0°C forhold Højde ≤2000m standard, større højde tilgængelig ved designbekræftelse.

Produktfunktion og applikation

Q1: Hvad er de iøjnefaldende funktionelle egenskaber ved denne GCS Draw-out type lavspændingspanelkobling?

A: GCS Draw-out type lavspændingspanelkoblingsudstyr er kendetegnet ved dets høje udskiftelighed og sikkerhed. Funktionelle skuffer af samme klassificering er fuldstændigt udskiftelige, hvilket eliminerer ledningsfejl under nødudskiftninger. Den har også en præcis mekanisk låsemekanisme, der strengt håndhæver "Off-Position-Test-On" sekvensering, hvilket forhindrer operatører i at tilslutte eller afbryde kredsløb under belastning. Derudover sikrer det avancerede ventilationsdesign en effektiv varmeafledning til højstrømskredsløb.

Q2: Hvilke scenarier er bedst egnede til dette koblingsudstyr?

A: Dette lavspændingspanelkoblingsudstyr af GCS-udtrækstype er ideelt egnet til sektorer, der kræver uafbrudt strøm og hurtig fejlretning. Typiske anvendelser omfatter petrokemiske raffinaderier (til pumpe- og kompressorstyring), storskala produktionsanlæg (automatiserede produktionslinjer), kraftværkshjælpesystemer, bybanetransit og kommercielle tårntransformerstationer. Dens udtræksdesign gør den til det foretrukne valg til ethvert missionskritisk miljø, hvor nedetiden skal minimeres.

Produktionsdetaljer

1. Fremstilling af kabinetramme – præcisionskonstrueret struktur

Indkapslingen af ​​Lugao Powers GCS Draw-out type lavspændingspanelkoblingsudstyr begynder med koldvalsede stålplader af høj kvalitet, udvalgt for deres overlegne fladhed og strukturelle integritet. Alle stålpaneler behandles gennem importerede CNC-revolver-stanse- og bukkecentre, hvilket opnår bøjningsvinkelnøjagtighed inden for ±0,5° og hulpositionspræcision inden for ±0,1 mm. Efter formning gennemgår rammen en overfladebehandling i flere trin: affedtning, syrebejdsning, fosfatering og elektrostatisk epoxypulverlakering, bages derefter ved 180-200°C for at danne en hård, korrosionsbestandig finish. Det samlede kabinet opnår IP30 til IP40-beskyttelse, hvilket effektivt beskytter interne komponenter mod støv, fugt og utilsigtet kontakt.

2. Samleskinnesystem – Kobberkerne med høj ledningsevne

Alle hoved-, lodrette- og forgreningsskinner er fremstillet af 99,95 % renhed elektrolytisk kobber (T2-kvalitet), hvilket sikrer ledningsevne ≥ 98 % IACS. Samlingsskinneoverflader får en flerlagsbehandling - enten fortinnet, forsølvet eller dækket med varmekrympende isoleringsmuffer i højspændingskvalitet - for at forhindre oxidation og forbedre termisk spredning. Hver samleskinne er strammet med kalibrerede momentværktøjer og mærket til sporbarhed, hvilket eliminerer lokale hot spots, der kan kompromittere langsigtet pålidelighed.

3. Skuffesamling – "Tre-pass"-indstillingsproceduren

Hver udtrækkelig funktionel enhed gennemgår vores eksklusive tre-pass slide tuning:

1: Styreskinner monteres manuelt og justeres til indledende justering.

2: Skuffen indsættes og trækkes ud under ubelastede forhold for at verificere mekanisk glathed og låseindgreb.

3: Under elektrisk kontinuitetstest cykles skuffen flere gange, mens den primære og sekundære plug-in kontaktmodstand overvåges. Kun enheder, der opfylder vores tærskel for glat drift, godkendes.

Denne strenge procedure sikrer, at hver skuffe glider ubesværet og bevarer perfekt elektrisk kontakt over hele dens bevægelsesområde.

4. Konkurrencemæssige fordele – Snævrere tolerancer og overlegne kontakter

Sammenlignet med standardmarkedsalternativer er Lugao Powers produktionsfordele håndgribelige og målbare:

Styresporstolerancekontrol: Vi opretholder skuffemekanismens mellemrum på ±0,5 mm (almindelig industri er ≥±1,0 mm). Denne snævrere tolerance forhindrer skuffen i at vibrere eller hænge under drift, hvilket direkte eliminerer en væsentlig årsag til primær kontaktslid og overophedning.

Forsølvede primære konnektorer: Alle stikkontakter er fremstillet af kobberlegering og afsluttet med et sølvbelægningslag på ≥6μm tykkelse. Silvers lavere kontaktmodstand og fremragende antioxidationsegenskaber reducerer strømtabet ved tilslutningspunkter betydeligt, hvilket forbedrer hele GCS Draw-out type lavspændingspanelkoblingsanlægs langsigtede termiske stabilitet og energieffektivitet.

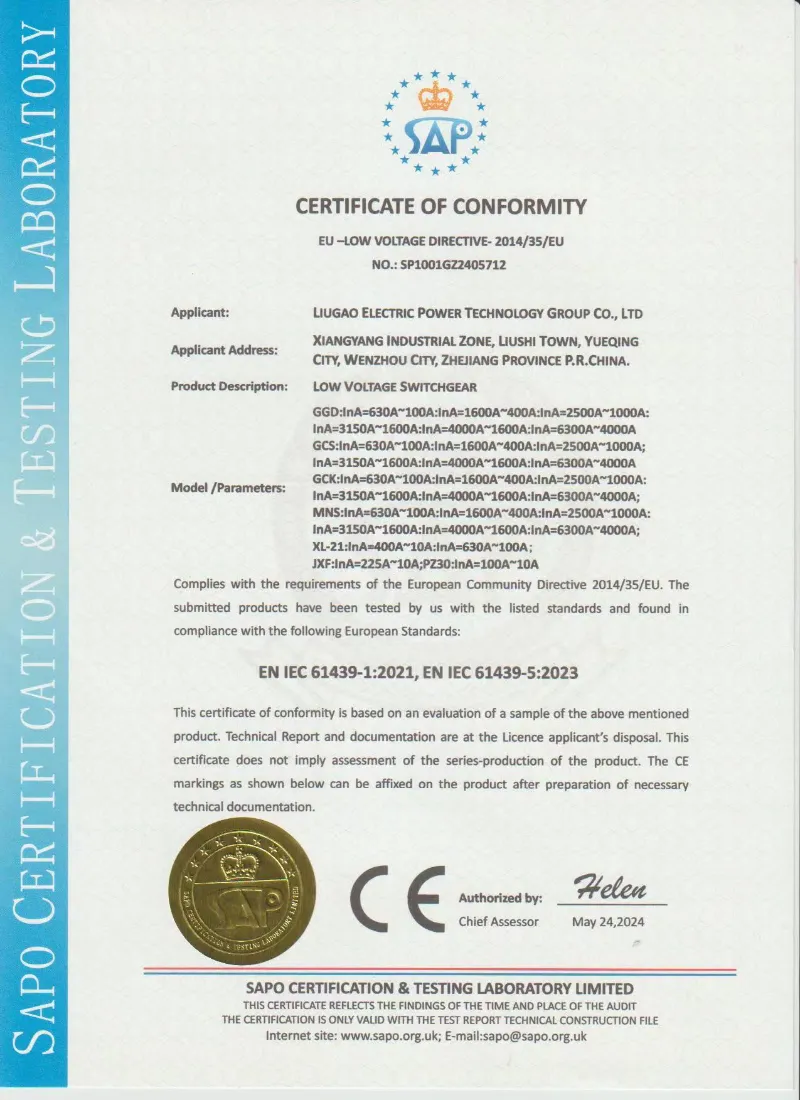

Certificering og kvalitetssikring

Lugao fremstiller lavspændingskoblingsudstyr af GCS-udtrækstypen i henhold til projektets tekniske krav og gældende lavspændingskoblingsstandarder såsom IEC 61439-1/2 og GB/T 7251. Rutineinspektions- og testrapporter kan leveres før forsendelse i henhold til den bekræftede tekniske aftale.

• IEC 61439-1/2 baseret design og test
• GB/T 7251 baseret fremstilling og inspektion
• Strømfrekvensmodstandstest
• Isolationsmodstandstest
• Mekanisk funktionstest for skuffeenheder
• Inspektion af spærrefunktion
• Sekundær ledningsføring og funktionstest
• Eftersyn af skinneforbindelsesmoment
• Rutinetestrapport før forsendelse
• Fabriksinspektionsbilleder fås efter anmodning



Emballage, forsendelse og eftersalgsservice

Emballage og forsendelse:

Hvert GCS Draw-out-type lavspændingspanel omkobles først med PE-film for at afvise fugt og støv, derefter indkapslet i desinficerede, kraftige trækasser forstærket med stålstropper. Vi bruger vakuumforseglet emballage til følsomme elektroniske komponenter og fuldt indkapslede beskyttende hjørner for at forhindre transportskader. Standard forsendelse sker via 20GP/40HQ containere, med forsendelser forsikret af verdensførende søforsikringsselskaber for at beskytte din investering fuldt ud.




Eftersalgsservice:

Lugao Power Co., Ltd. giver en omfattende 12-måneders garanti fra datoen for idriftsættelse (eller 18 måneder fra leveringsdatoen, alt efter hvad der kommer først). Vores service inkluderer 24/7 teknisk hotline-support, fjernvideovejledning og on-site service fra certificerede ingeniører, når det er nødvendigt. I tilfælde af funktionsfejl under normale driftsforhold, leverer vi gratis reparations- eller udskiftningsdele.




Kundespørgsmål og svar

Sp.: Er lavspændingspanelkoblingsudstyret GCS-udtrækstype kompatibelt med mit eksisterende busvejssystem?

A: Ja, kompatibilitet overholdes strengt. Vi konfigurerer forbindelsesstigerflangerne på dette lavspændingspanelkoblingsanlæg af GCS-udtrækstype, så de passer perfekt til dine opstrømstransformere og nedstrøms busvejsgrænseflader. Giv venligst dine koblingstegninger på stedet under den tekniske bekræftelse, så vi kan tilpasse tilslutningspunkterne.




Q: Hvad sker der, hvis en skuffe svigter under drift? Kan jeg ordne det uden fuld nedlukning?

A: Præcis, hurtig hot-swapping er dens kernefordel. Du skal blot slå afbryderen i det pågældende rum til "Fra", trække den defekte enhed ud og skubbe en identisk klassificeret reserve ind. Resten af ​​lavspændingspanelkoblingen af ​​GCS-udtrækstypen fortsætter med at fungere og genopretter strømmen inden for få minutter.




Spørgsmål: Hvordan forhindrer du uheld med lysbue under vedligeholdelse på samleskinnekammeret?

A: Sikkerhed er altafgørende. Hoved- og grenskinnerummene er fuldt ruminddelte. Vi installerer lysbuesikre barrierer mellem udtræksenhedens kammer og det lodrette samleskinnekammer. Ved adgang til samleskinneafsnittet kan alle tilstødende funktionsenheder låses sikkert i positionen "Frakoblet/Test".
