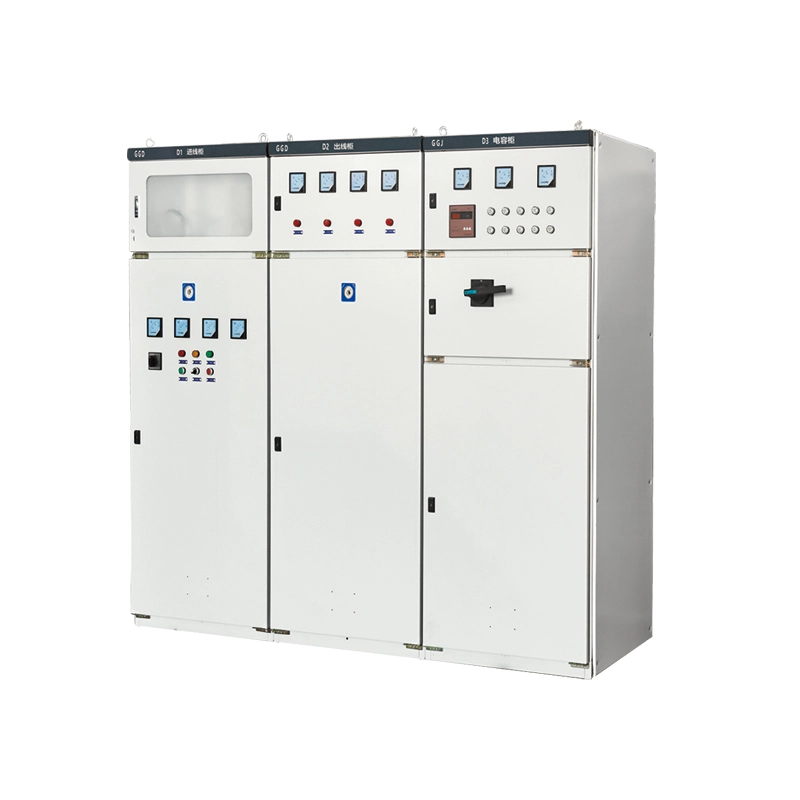

GGD Modulær Fast Type Lavspændingskoblingsudstyr

Definition og kerneidentitet

GGD Modulær Fast Type Lavspændingskoblingsudstyr er en indendørs, gulvstående, metalindkapslet koblingsenhed. Den er udviklet specielt tillavspændings vekselstrømsfordelingi trefasede industrielle og kommercielle elektriske systemer. Som et grundlæggende produkt i strømdistributionshierarki, sidder det mellem transformatorens sekundære terminaler og de endelige grenfordelingstavler, og fungerer som det primære strømhub i en installation.

Produktparametre

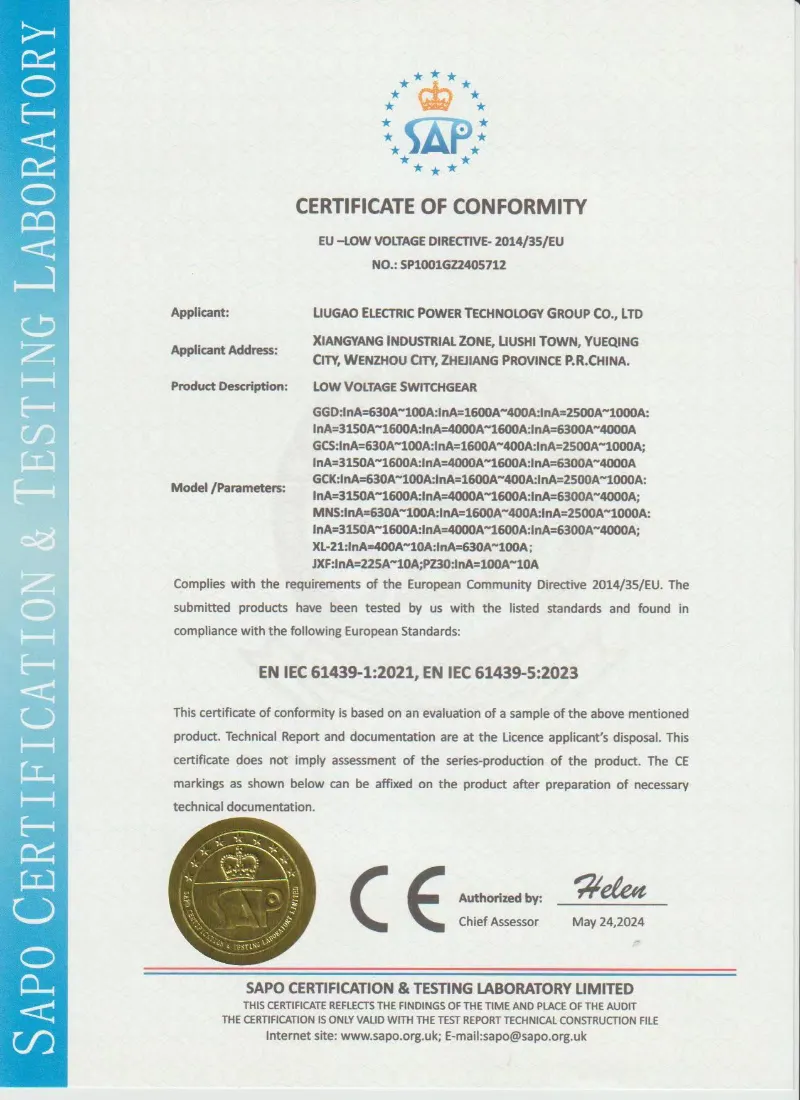

Certificering og kvalitetssikring

Lugaofremstiller lavspændingsanlæg af fast type GGD i henhold til projektets tekniske krav og gældende lavspændingskoblingsstandarder. Rutineinspektions- og testrapporter kan leveres før forsendelse i henhold til den bekræftede tekniske aftale.

• IEC 61439-1/2 baseret design og test
• GB/T 7251 baseret fremstilling og inspektion
• Strømfrekvensmodstandstest
• Isolationsmodstandstest
• Ledningsføring og funktionskontrol
• Verifikation af temperaturstigning i henhold til konfiguration
• Rutinetestrapport før forsendelse
• Fabriksinspektionsbilleder fås efter anmodning

Filosofi for fast installation

I modsætning til koblingsanlæg af udtrækstype, hvor funktionsenheder kan trækkes tilbage på slæder, anvender GGD et permanent fast monteringskoncept:

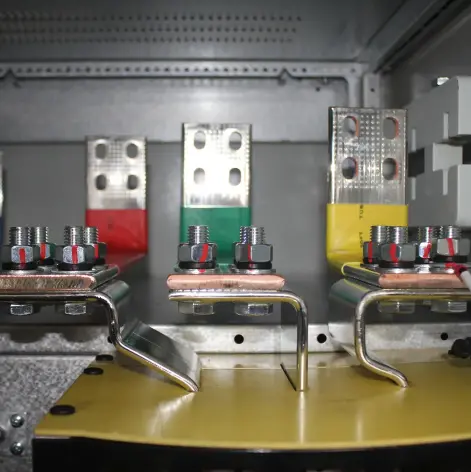

● Alle primære enheder - luftafbrydere (ACB'er), støbte afbrydere (MCCB'er) og isoleringsafbrydere - er boltet direkte på stive monteringsplader.

● Elektriske forbindelser mellem enheder og samleskinner er fastkablet ved hjælp af boltede kobberforbindelser eller kabelforbindelser, ikke stikkontakter.

● Denne faste tilgang eliminerer den mekaniske kompleksitet, omkostninger og vedligeholdelse forbundet med glidemekanismer, hvilket gør den ideel til stabile, langsigtede installationer, hvor kredsløbspositioner sjældent ændres.

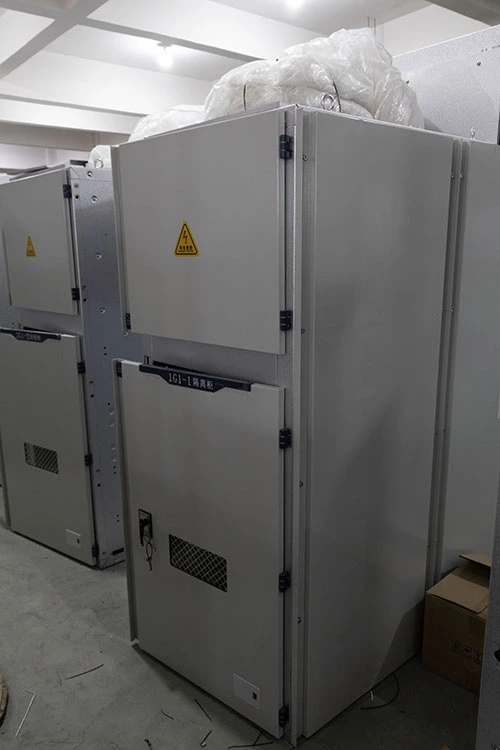

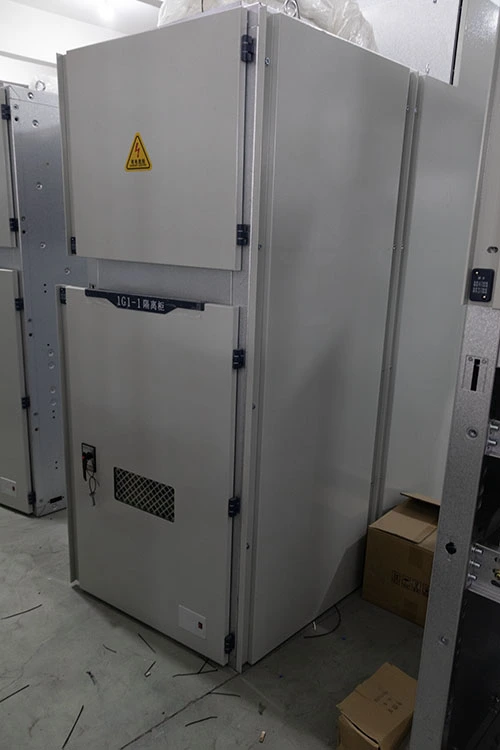

Modulær kabinetkonstruktion

● Skabet er bygget af standardiserede modulopbyggede aflukker, der hver deler samme højde og dybde:

● Rammedimensioner: 2200 mm (H) × 600/800/1000/1200 mm (B) × 600/800 mm (D)

● Hvert aflukke er et uafhængigt svejset stålmodul, der kan boltes side om side for at danne en kontinuerlig tavleopstilling.

● Kabiner er funktionelt klassificeret som indgående (feeder-modtagende), bus-kobler (bus-sammenkobling) eller feeder (udgående distribution) enheder.

Produktfordele

Fordel 1 – Strukturel robusthed

Den forstærkede 8MF stålramme hjælper med at opretholde mekanisk stabilitet under det bekræftede kortslutningsmodstandsniveau. Nominel spidsmodstandsstrøm: 63kA. Skabsrammen er designet til at understøtte projektspecifikke krav til kortslutningsmodstand. Nominel spidsmodstandsstrøm kan konfigureres i henhold til det bekræftede elektriske design.

Fordel 2 – Modulær og hurtig implementering

Standardiserede indgangs-, koblings-, foderkabiner. Samme højde/dybde. Hurtig projektkonfiguration ved at arrangere standardenheder side om side. Reducerer installationstiden på stedet og designkompleksiteten.

Fordel 3 – Omkostningseffektiv livscyklus

Fast montering (ingen udtræksmekanismer) sænker startomkostningerne. Ingen skuffeglider, plug-in kontakter eller komplekse låse. Minimal vedligeholdelse, konkurrencedygtige samlede ejeromkostninger.

Fordel 4 – Optimeret termisk styring

Naturlig konvektionskøling: bundspjæld + topventileret taghætte. Skaber skorstenseffekt – varm luft stiger ud, kølig luft trækker ind. Ingen blæsere, ingen støj, ingen ekstra vedligeholdelse.

Fordel 5 – Forenklet vedligeholdelse og drift

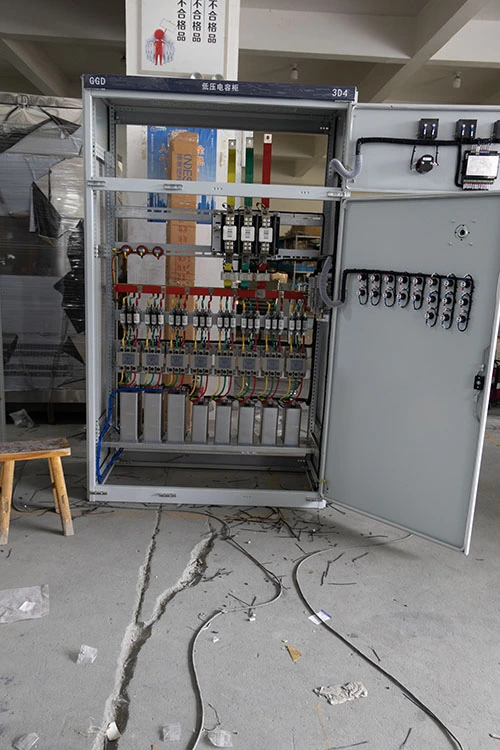

Betjeningselementer, målere, indikatorer på hoveddøren i ergonomisk højde. Afbryderhåndtag tilgængelige uden at åbne døren. Rummeligt indvendigt layout med adskilt samleskinne, afbryder, kabelrum – nem visuel inspektion.

Produktegenskaber

Funktion 1: Multi-Layer Pulver Coating System

Hvert stålpanel gennemgår en fem-trins forbehandling (affedtning, skylning, fosfatering, passivering og tørring), før de får en ensartet elektrostatisk epoxy-polyester pulverlak. Denne belægning giver overlegen vedhæftning og fugtbestandighed, hvilket sikrerGGD Modulær Fast Type Lavspændingskoblingsudstyrbevarer sit udseende og korrosionsbeskyttelse selv i tropiske eller fugtige industrielle miljøer.

Funktion 2: Transparente buebarrierer

Polycarbonatbarrierer mellem hovedskinne og enhedsrum. Giver synlig, fysisk adskillelse for operatørens sikkerhed under inspektion, samtidig med at det tillader visuel bekræftelse af skinnens tilstand.

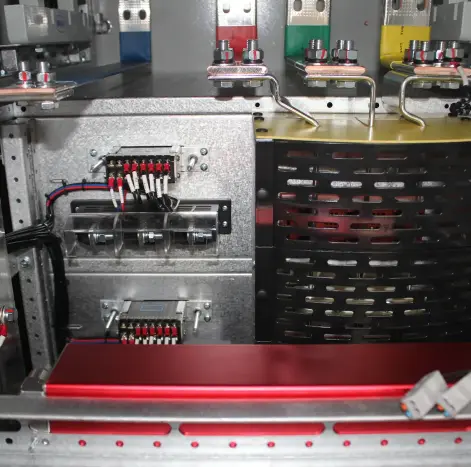

Funktion 3: Rummelig kabeltermineringszone

● Stort bundkabelrum med åben forskruningsplade, der rummer store bøjningsradier for strømkabel. Justerbare kabelklemmer inkluderet for at aflaste elektriske forbindelser.

Funktion 4: Integreret jordingsskinne

Kontinuerlig kobberjordskinne kører i fuld samlelængde med forborede spidser pr. Forenkler jordforbindelse på stedet for indgående og udgående kredsløb, hvilket sikrer overholdelse af systemets jordforbindelse.

Funktion 5: Eksternt håndtag med hængelås

Hovedafbryderhåndtag udvendigt monteret, låsbare i OFF position. Muliggør sikker mekanisk LOTO under vedligeholdelse, hvilket giver klar visuel isolation.

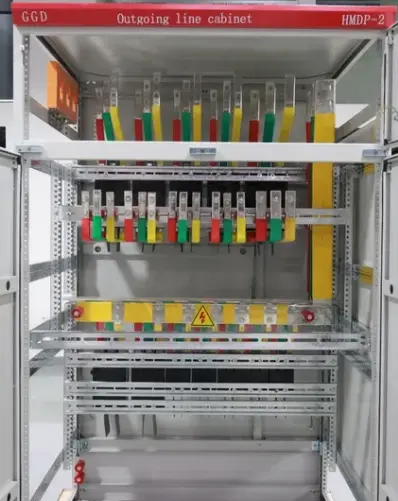

Funktion 6: Fleksibel samleskinnekonfiguration

Understøtter top/bund kabelindgang og 3P4W eller 3P5W distribution. Faseskinner tydeligt markeret med standardfarvekodning (gul, grøn, rød, blå for neutral) for at minimere ledningsfejl.

Produktanvendelse

GGD modulære lavspændingsanlæg med fast type er bredt udbredt på tværs af forskellige sektorer, hvor pålidelig fast distribution er prioriteret:

● Bygningstjenester og infrastruktur: Trappebelysningsdistribution i højhuse i boligtårne, underjordisk parkeringsventilationsstrømforsyning og kommunale gadebelysningsstyreskabe.

● Industrielle hjælpesystemer: Strømpaneler til kompressorrum, ikke-kritiske procesmotorfødere i cement- og tilslagsfabrikker og fabrikslagerfordelingstavler.

● Vand- og spildevandsbehandling: Pumpestationsmotorer til indtag af råvand og udledning af behandlet spildevand og strømforsyning til kemikaliedoseringsudstyr.

● Vedvarende energi: AC-kombinationspaneler og hjælpestrømfordelingstavler i jordmonterede solcelleanlæg.

● Kommercielle faciliteter: Backup-generatorsynkroniserings- og distributionspaneler i indkøbscentre, og HVAC-køleretilførselspaneler i energistationer på universitetscampus.

● Midlertidig og konstruktionsstrøm: Anbring midlertidige strømfordelingsbokse og byggehejsestrømforsyningspaneler, hvor fast robust konstruktion giver bedre holdbarhed end lettere paneldesign.

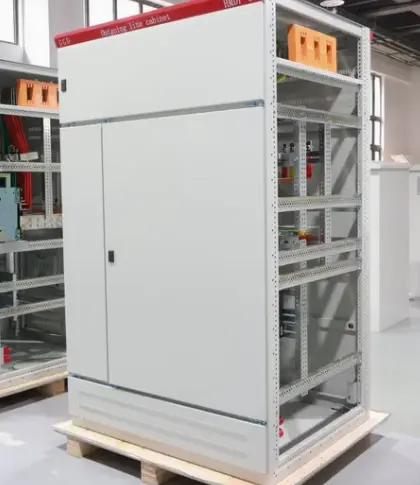

Emballage og forsendelse

Hvert GGD lavspændingskoblingsskab er beskyttet med antirustfilm, skumpolstring og eksportemballage af krydsfiner. Skabsbunden kan designes til håndtering af gaffeltruck i henhold til forsendelseskrav.

Emballage: strækfilm, fugtsikker beskyttelse og eksportkasse af krydsfiner

Forsendelse: FOB Ningbo, CIF større havne eller EXW tilgængelig

Skabsfastsættelse: indvendige komponenter forstærket før forsendelse

Dokumenter: pakkeliste, ledningsdiagram og testrapport inkluderet

Eftersalgsservice

Teknisk support til installation og idriftsættelse

Understøttelse af ledningsdiagram og layouttegning

Reservedelsvejledning til afbrydere, målere og styrekomponenter

Garantibetingelser i henhold til den bekræftede ordreaftale

Ofte stillede spørgsmål

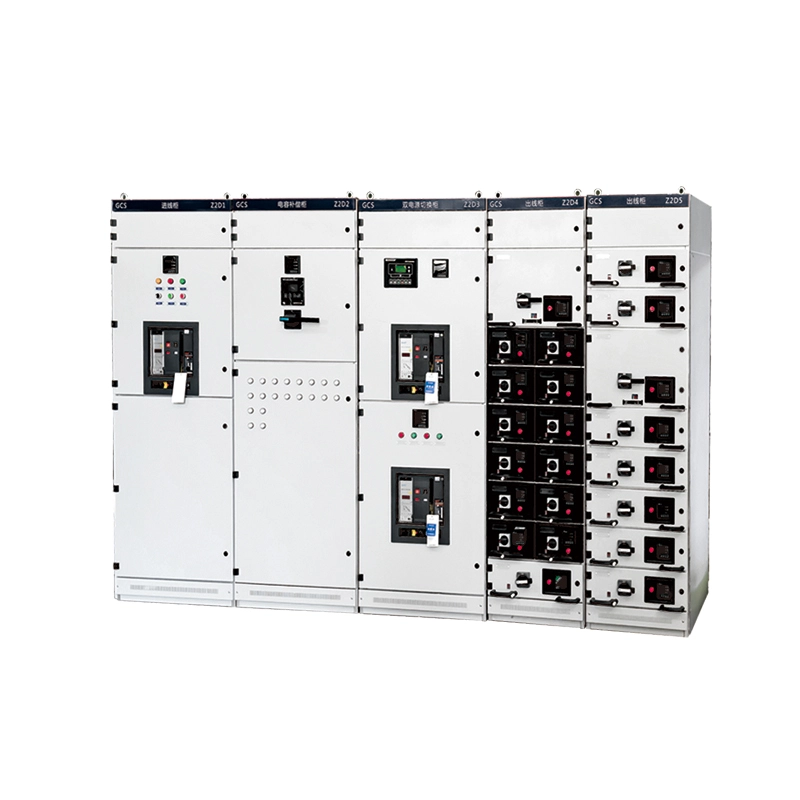

Spørgsmål 1: Hvad er forskellen mellem GGD fast koblingsudstyr og GCS/MNS udtrækskoblingsanlæg?

GGD bruger fastmonterede afbrydere og fastkablede forbindelser, mens GCS eller MNS bruger udtrækkelige skuffeenheder. GGD er mere omkostningseffektiv for stabile distributionssystemer, hvor kredsløb ikke behøver hyppig udskiftning.

Q2: Kan GGD-skabet tilpasses i henhold til mit enkeltlinjediagram?

Ja. Lugao kan konfigurere indgående, feeder, bus-kobler, måle- og kondensatorkompensationsskabe i henhold til dit elektriske diagram og komponentmærkekrav.

Q3: Hvilke komponentmærker kan bruges?

Fælles muligheder omfatter ABB, Schneider, Siemens, CHINT, Delixi eller andre projektspecificerede mærker, afhængigt af budget og tekniske krav.

Q4: Hvilke dokumenter leveres før forsendelse?

Vi kan levere layouttegninger, ledningsdiagrammer, rutinemæssige testrapporter, pakkelister og produktfotos før forsendelse i henhold til den bekræftede ordre.
