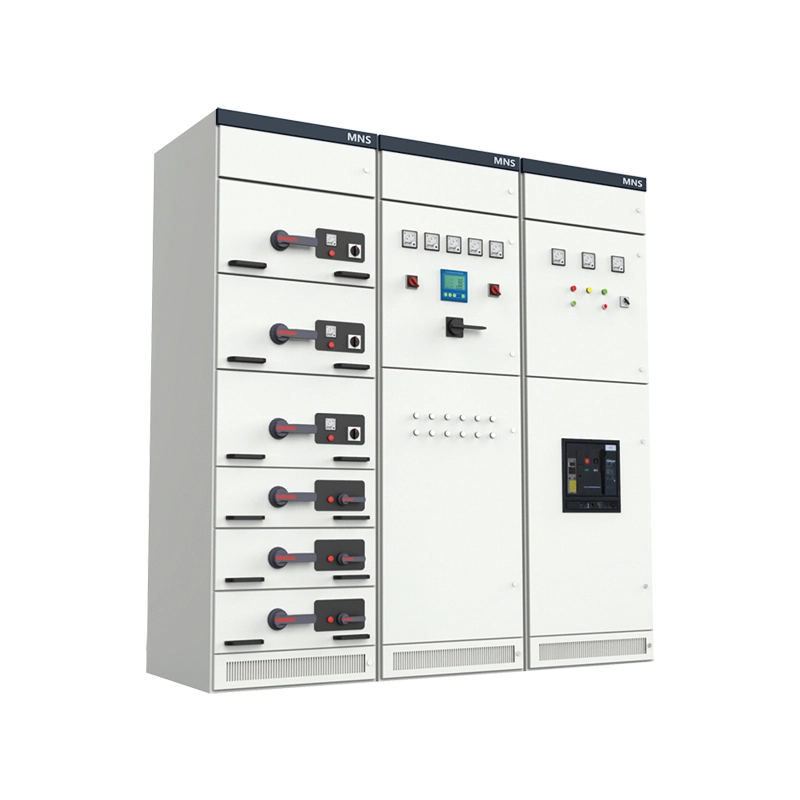

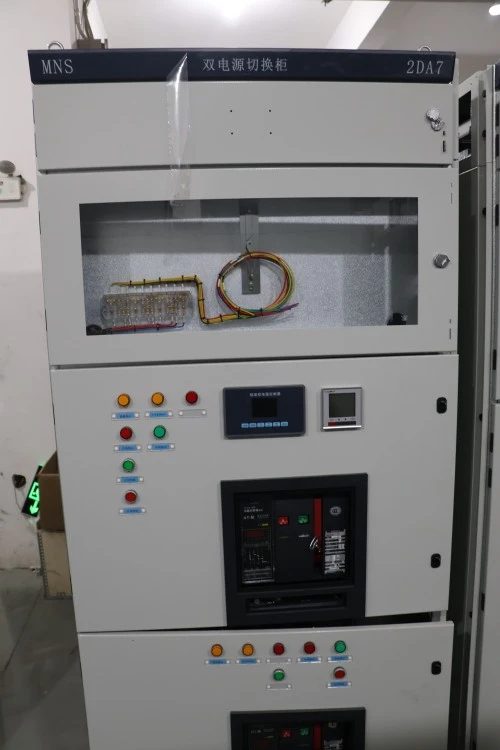

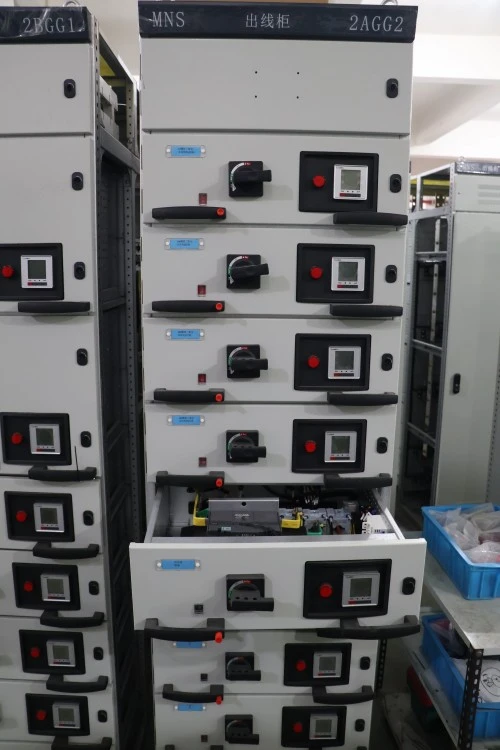

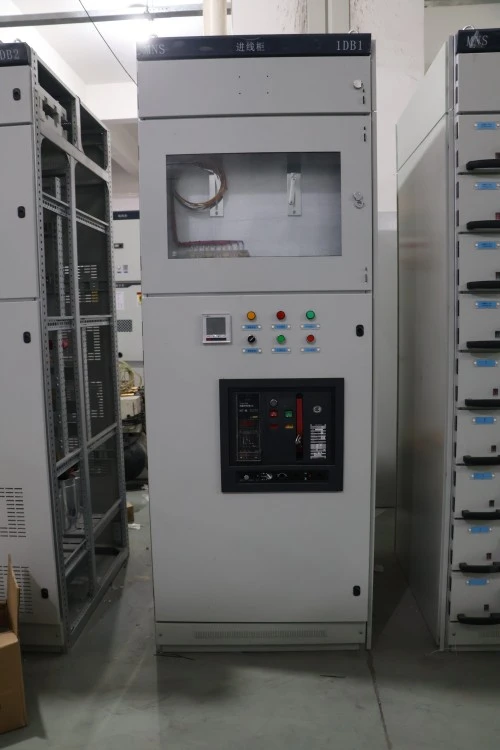

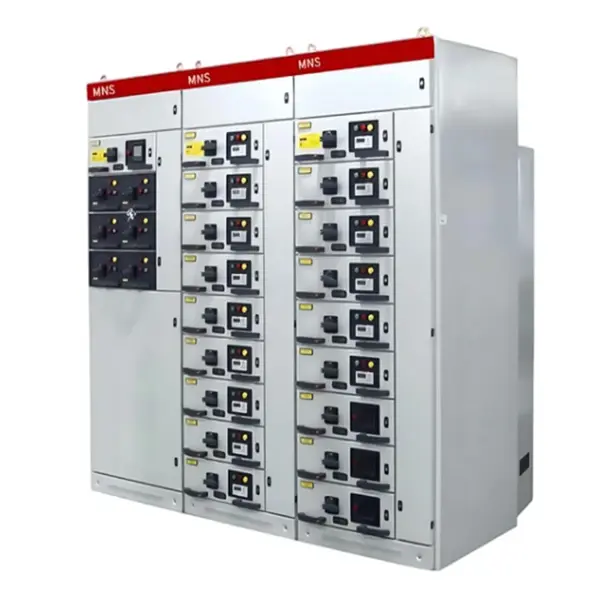

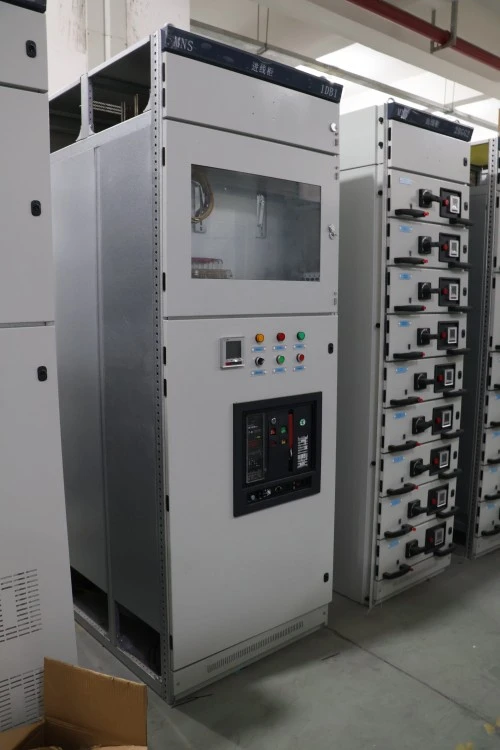

MNS Modularization Draw-out Type Switch Cabinet

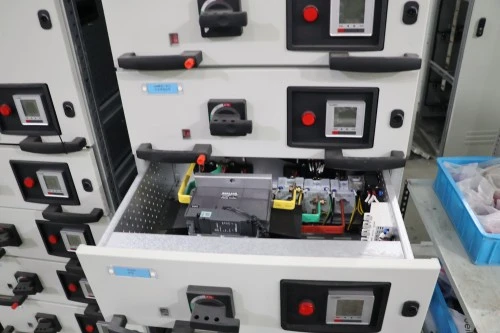

MNS Modularization Draw-out type Switch Cabinet er enlavspændings (op til 690V) lukket koblingsudstyrsamling designet i henhold til MNS (Modular Network System) rammen. Hver funktionel enhed - såsom en motorstarter, feeder-afbryder eller strømforsyningsmodul - er anbragt i en individuel udtrækskassette, der kan indsættes, trækkes ud eller udskiftes uden at lukke hele systemet ned. Kabinettet tjener tre primære funktioner: strømfordeling (tilførsel af flere underkredsløb), motorstyring (start, stop, beskyttelse af motorer) og systembeskyttelse (kortslutning, overbelastning og jordfejlsisolering). Kort sagt er det et plug-and-play strømstyringscenter for industrielle og kommercielle faciliteter.

Produktfordele

Produktegenskaber

I modsætning til generiske, udtrækkelige skabe, inkluderer MNS Modularization Draw-out type Switch Cabinet disse karakteristiske egenskaber:

Produktparametre

Produktapplikation (scenarier)

MNS Modularization Draw-out type Switch Cabinet er udbredt i:

● Industrielle anlæg: Automotive samlebånd, fødevare- og drikkevareproduktion, kemisk batchbehandling

● Kommercielle komplekser: Indkøbscentre, højhuse kontorbygninger, hospitaler

● Infrastruktur: Vandbehandlingsanlæg, pumpestationer, lufthavnsbagagehåndteringssystemer

● Datacentre: Lavspændings hovedfordelingstavle (LVMDB) og fjernstrømspaneler (RPP)

● Vedvarende energi: Solar farm invertere, vindmølle hjælpestrømforsyning

● Marine & offshore: Strømdistribution ombord

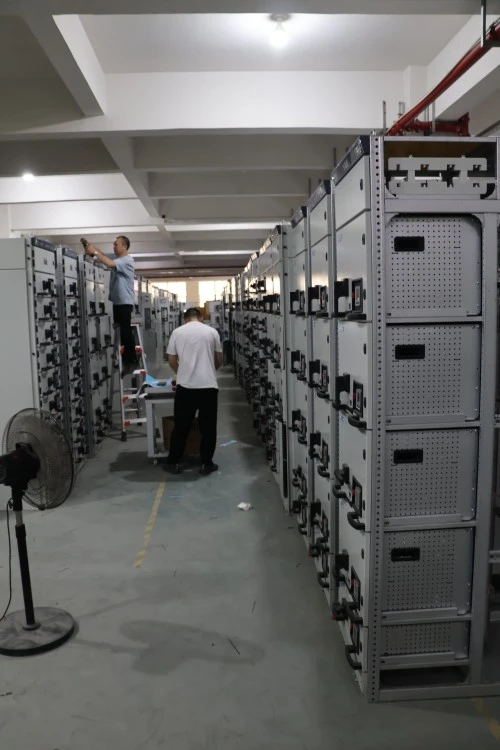

Produktionsdetaljer

● Lugao Power Co., Ltd.fremstiller hvert MNS Modularization Draw-out type Switch Cabinet med præcision:

● Indkapslingsmateriale: 2,0 mm tykt koldvalset stål, fuldsvejset ramme med IP40-standard (IP54 valgfri). Pulverlaktykkelse ≥80μm, RAL 7035 lysegrå.

● Skinnesystem: Rektangulære kobberstænger (98 % IACS-ledningsevne) med fortinnede samlinger. Alle samleskinner er fuldt isolerede med varmekrympbare muffer (rød, gul, blå, grå til neutral).

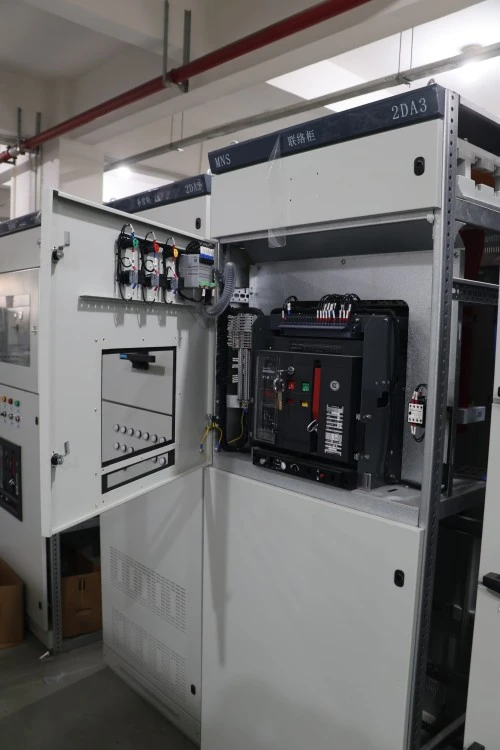

● Skuffeholder: Fremstillet af 2,5 mm zinkbelagt stål med selvsmørende nylonruller. Skuffeindførings-/udtrækskraft ≤150N efter 500 cyklusser.

● Faste kontakter: Sølvlegeret tippet, fjederbelastet design. Vurderet til 2.000 indsættelser uden ydeevneforringelse.

● Sekundære kontakter: 24-bens stik-og-stik forsølvede stik. Designet til 10.000 parringscyklusser.

● Skuffeidentifikation: Lasergraverbar etiketholder på hver skuffefront. QR-kode valgfri til sporing af digitale aktiver.

● Fabrikstest: Hver funktionel enhed gennemgår en komplet ledningskontrol, dielektrisk styrketest (2,5 kV i 1 minut) og temperaturstigningstest (ved 1,1x mærkestrøm). Testrapporter følger med forsendelsen.

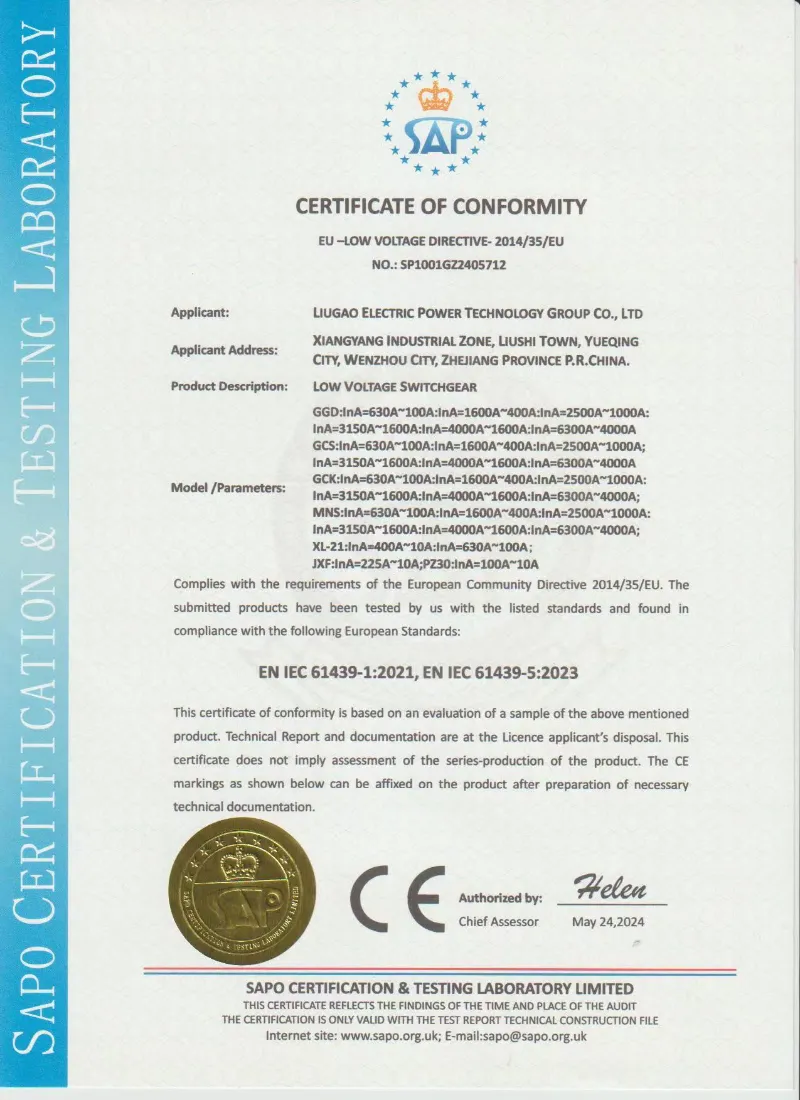

Certificering og kvalitetssikring

Lugao følger ISO-baserede kvalitetsstyringsprocedurer for fremstilling af koblingsudstyr. For projektordrer kan vi levere inspektionsdokumenter, rutinemæssige testrapporter og produktfotos inden forsendelse i henhold til den bekræftede tekniske aftale.

• ISO 9001 kvalitetsstyringssystem
• ISO 14001 miljøledelsessystem
• IEC 61439-1/2 baseret design og test
• Rutinetestrapport før forsendelse
• Fabriksinspektionsbilleder fås efter anmodning

Emballage, forsendelse og eftersalg

Emballage & forsendelse

● Individuel skuffeindpakning: Antistatisk bobleplast inde i bølgepap, mærket med kredsløbsdiagram og klassificering.

● Hovedskabsemballage: Strækfilm + VCI-papir + eksportkasse af krydsfiner (15 mm tykkelse). Alle kassebunde er udstyret med gaffeltrucklommer.

● Forsendelsesperiode: FOB Ningbo, CIF større havne eller EXW.

● Leveringstid: 20 arbejdsdage for standardkonfigurationer.

Eftersalgsservice

● Garantiperiode: 12 måneder fra idriftsættelsesdatoen (maks. 18 måneder fra afsendelse).

● Gratis teknisk fjernsupport via videoopkald eller e-mail (svar inden for 4 arbejdstimer).

Ofte stillede spørgsmål:

Q1: Hvad er forskellen mellem 8E/2, 8E og 16E skuffer?

A: Disse henviser til skuffehøjdemoduler: 8E/2 = 100 mm (halvt modul), 8E = 200 mm (fuldt modul), 16E = 400 mm (dobbelt modul). Jo større skuffen er, desto højere er den tilladte strømværdi og flere sekundære terminaler tilgængelige.

Q2: Kan jeg udskifte en skuffe uden at afbryde den indgående forsyning?

A: Ja. Dette er en kernefunktion i MNS Modularization Draw-out type Switch Cabinet. Flyt skuffen til den isolerede position (hvidt håndtag), lås op og træk den ud. Hovedbussen forbliver strømførende. Frakobl dog altid lastsiden først.

Q3: Kommer kabinettet med et temperaturovervågningssystem?

A: Standardenheder inkluderer ikke overvågning, men vi tilbyder valgfri smarte skuffer med indbyggede PT100-sensorer og en central displayenhed, der viser samleskinne og skuffetemperaturer.

Q4: Kan skabet forlænges senere uden at udskifte eksisterende sektioner?

A: Ja. Hver lodret sektion er mekanisk og elektrisk designet til sideforbindelse. Du kan bolte et ekstra skab til hver ende og forbinde samleskinnerne ved hjælp af medfølgende udvidelsessæt.
