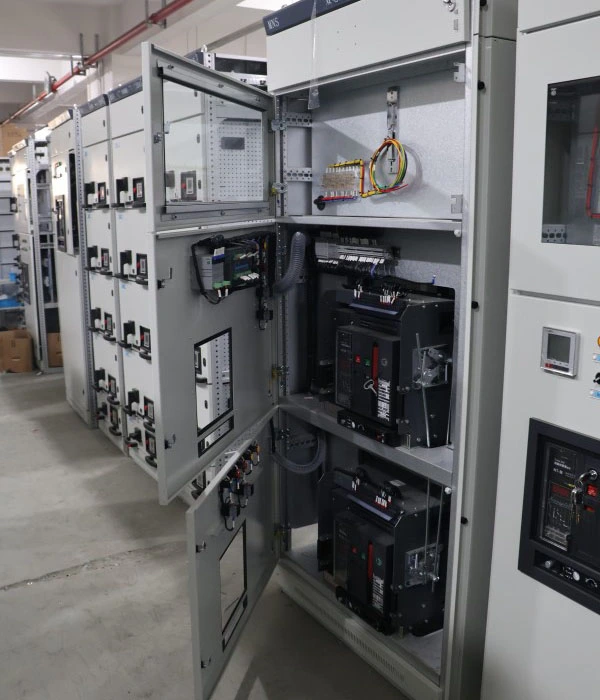

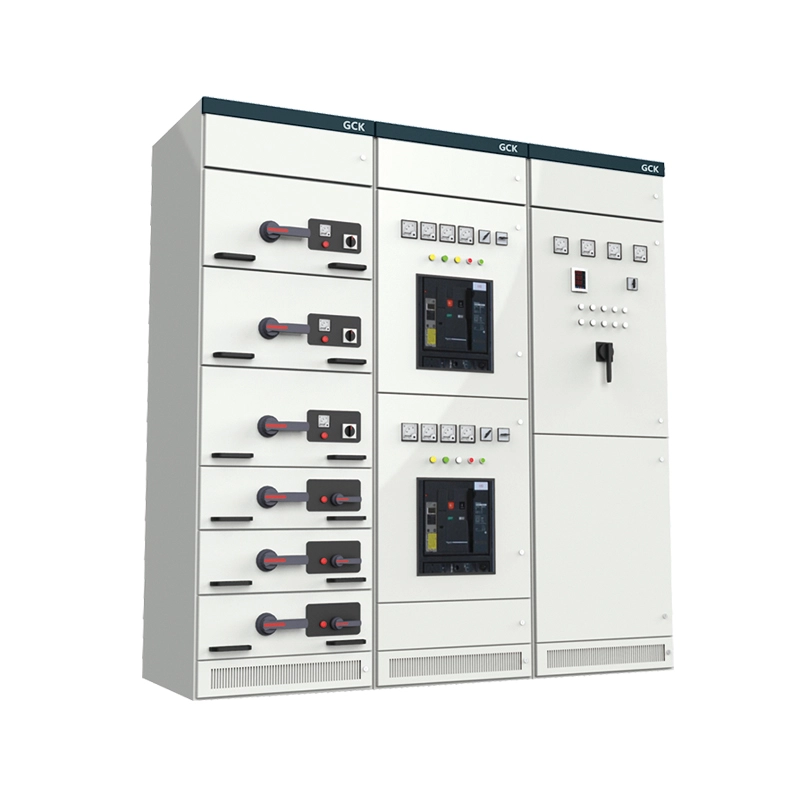

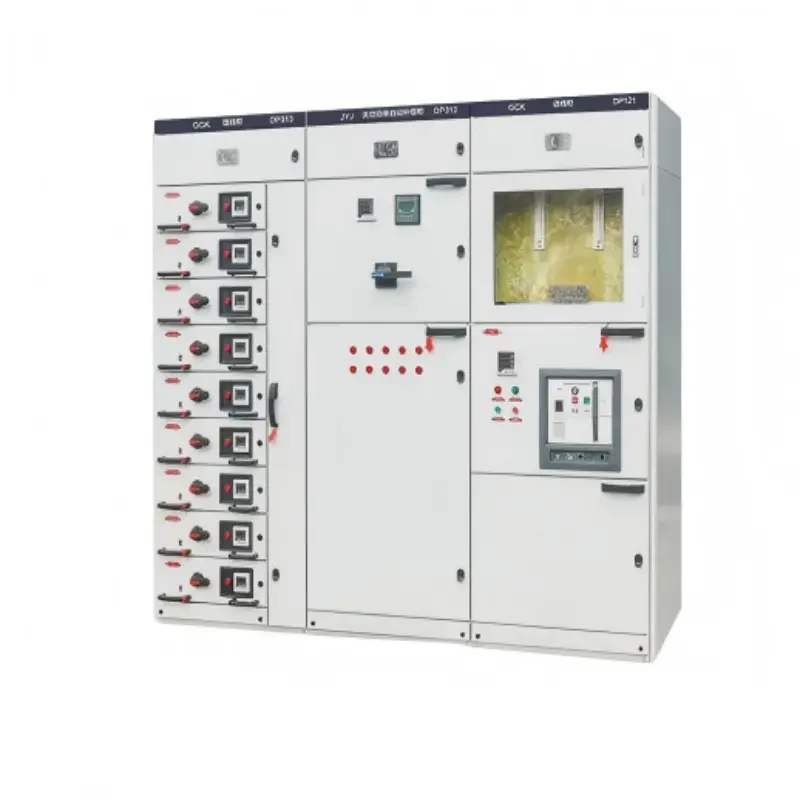

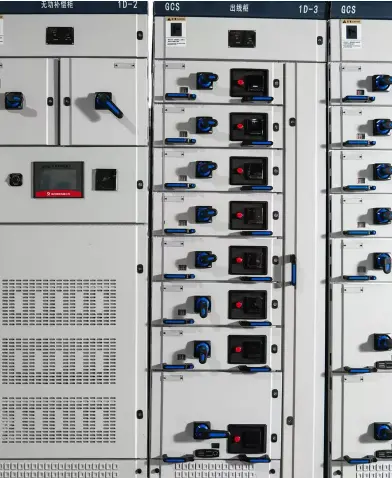

GCK C-profil Samling Økonomisk Afbryderskab

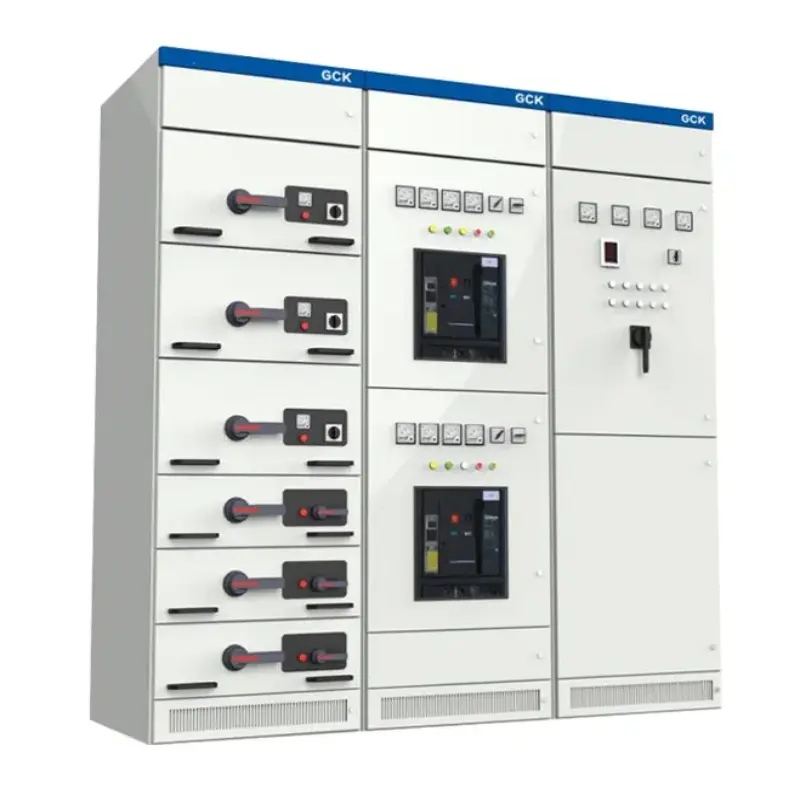

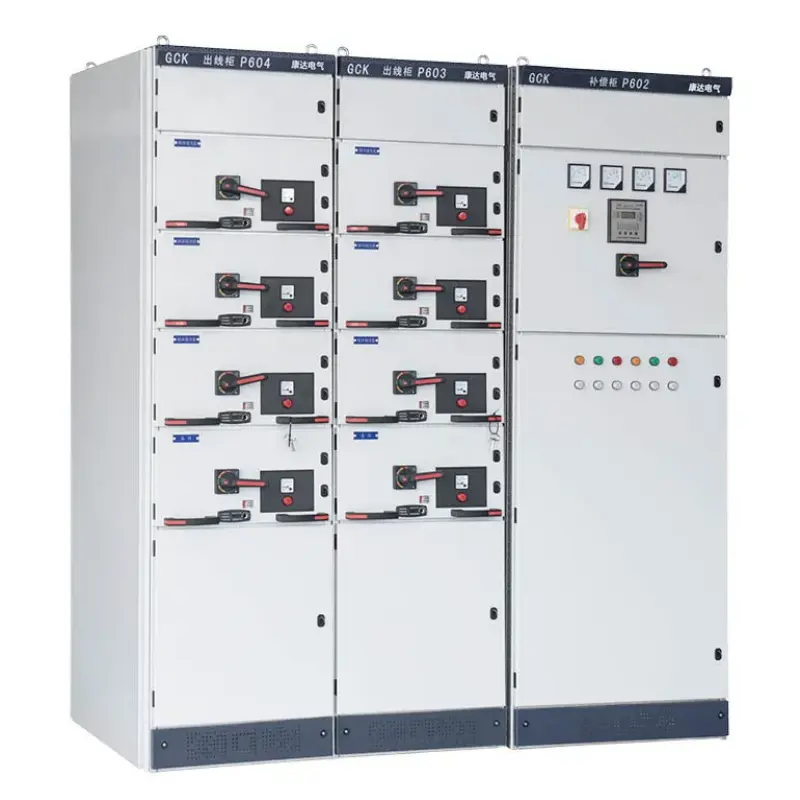

GCK C-profilenheden Økonomiske Switch Cabinet er enlavspændings (op til 690V) lukket koblingsudstyrved hjælp af en boltet C-profil stålramme. C-profiler er koldvalsede, forudstansede galvaniserede stålkanaler med et 25 mm modulært hulgitter, hvilket muliggør montage uden svejsning eller specialværktøj.

Hvad gør dette produkt?

● Strømfordeling – Leverer sikkert strøm fra hovedindgående kilde til feedere, motorer, belysningspaneler og andre belastninger.

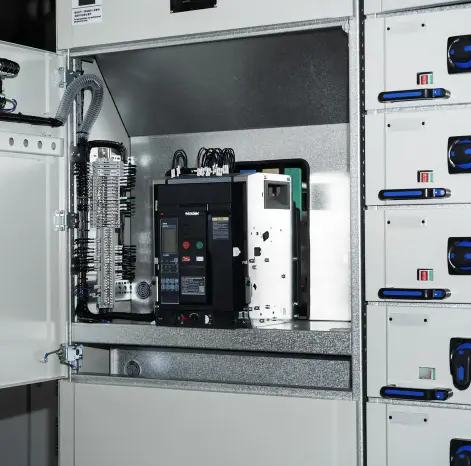

● Skuffefunktionalitet – Indeholder udtrækkelige skuffer (afbrydere, kontaktorer, softstartere), der kan udskiftes, mens hovedskinnen forbliver strømførende, hvilket minimerer nedetiden.

● Omkonfiguration på stedet – Tilføj eller flyt nemt sektioner ved at løsne endeplader, bolte nye kabiner på og forlænge samleskinner med enkle sæt.

● Beskyttelse og isolering – Giver mekaniske låse, skodder og konfigurerbar form for adskillelse (form 2b, 3b eller 4b).

Tilpasningsmuligheder

I det væsentlige tilbyder dette skab moderne udtrækkoblingsudstyrfunktionalitet - sikker vedligeholdelse, høj tæthed og modularitet - til en entry-level-pris. Den er ideel til små til mellemstore industrianlæg, kommercielle bygninger, infrastrukturprojekter og budgetbevidste eftermonteringer, hvor kvaliteten ikke kan gå på kompromis.

Produktparametre (specifikation)

Nedenfor er de vigtigste tekniske specifikationer for GCK C-profilenheden Økonomisk Switch Cabinet. Værdier er baseret på standardkonfigurationer og kan tilpasses til specifikke projektkrav.

Produktegenskaber og applikationer (Q&A-format)

GCK C-profilenheden Økonomiske Switch Cabinet skiller sig ud på grund af sin unikke kombination af økonomi, fleksibilitet og dokumenteret ydeevne. Nedenfor besvarer vi de mest almindelige spørgsmål, kunder stiller om dets funktioner og passende applikationer.

Q1: Hvad gør C-profildesignet mere økonomisk end svejset koblingsudstyr?

A: Tre grunde: (1) Sammenboltningsramme eliminerer dyre svejsearmaturer. (2) Forudstanset 25 mm gitter fjerner tilpasset boring. (3) Beskadigede profiler kan udskiftes enkeltvis, ikke hele rammen. Når du køber GCK C-profilenheden Økonomisk Switch Cabinet, betaler du for værdi, ikke over-engineering.

Q2: Er den boltede struktur stærk nok til industrielle miljøer?

A: Ja. Korrekt tilspændt (M8:18Nm, M10:35Nm), opfylder den IEC 61439-2 og modstår 50kA kortslutningskræfter uden permanent deformation. Til ekstreme vibrationer (f.eks. stemplingspresser eller skibe), anbefaler vi vores svejsedeMNS-serien. For 95 % af industrielle/kommercielle steder er GCK C-profilen mere end tilstrækkelig.

Q3: Hvordan er galvaniseret finish sammenlignet med pulverlakering?

A: Varmgalvanisering efter stansning dækker alle overflader — afskårne kanter og huller inkluderet — med et ensartet ≥65μm zinklag. Det vil ikke skår eller korrodere, når fugt siver ind bag det, og overgår pulverlakering i fugtige omgivelser (f.eks. vandbehandling, tekstilmøller). Hvis farve er påkrævet, kan pulverlakering påføres over det galvaniserede lag.

Q4: Hvad er de mest almindelige applikationsscenarier?

A: Baseret på tusindvis af globale installationer, er GCK C-profilenheden Økonomisk Switch Cabinet oftest anvendt i:

Små og mellemstore industrianlæg: fødevareforarbejdning, plaststøbning, metalfremstilling og tekstilfabrikker

Kommercielle bygninger: indkøbscentre, hoteller og kontorbygninger

Vand- og spildevandsbehandling: pumpestationer, kunstvandings- og afsaltningsanlæg

Eftermonteringsprojekter: Udskiftning af gamle fastmonterede tavler med moderne udtræksanlæg

Midlertidige elinstallationer: byggepladser, minelejre og eventstrømsystemer

Produktionsdetaljer og konkurrencemæssige fordele

Produktionsdetaljer – Sådan bygger vi GCK C-profilenheden Økonomisk afbryderskab

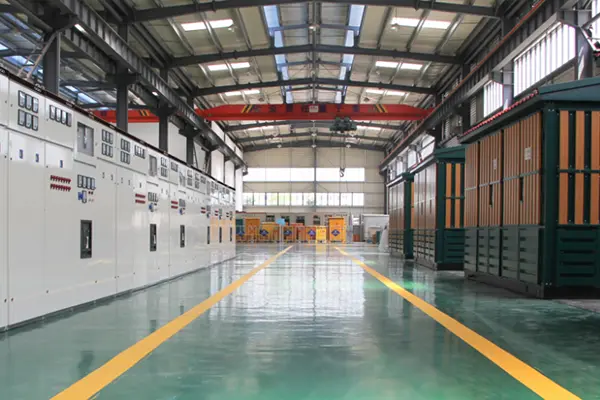

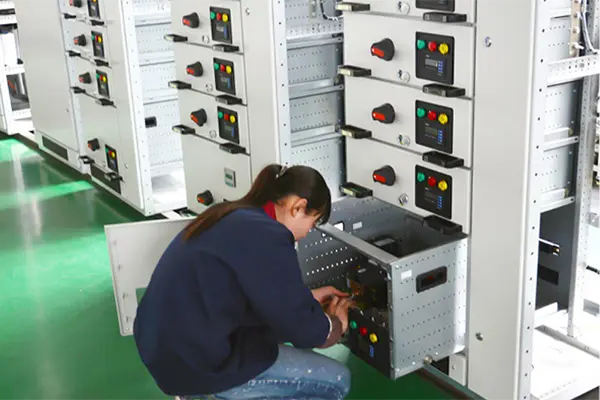

Hos Lugao Power Co., Ltd. fremstiller vi alle GCK C-profiler. Økonomisk afbryderskab med konsistens, holdbarhed og nem montering.

1. C-profil fremstilling:Japansk standard Q235B 2,0 mm stålspole → CNC stanse 25 mm gitter → koldform C-form (±0,3 mm nøjagtighed) → skåret i længde → varmgalvaniseret (≥65μm, ASTM A123).

2. Skuffeholder:2,5 mm galvaniseret stål med positioneringshuller og nylonruller. Accepterer 8E/2 til 24E skuffer via adapterplade. Tre-positions mekanisk aflåsning (forbundet/test/isoleret) med hængelåshasp.

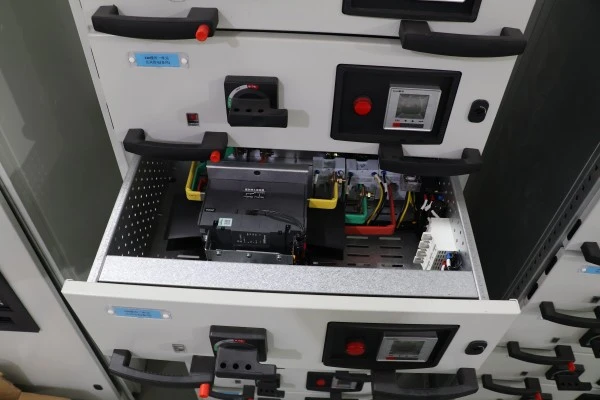

3. Skuffeenhed:1,5 mm stålfrontpanel, RAL 7035 pulverlakering, lasergraveret etiket. Håndtag med O/I indikator. Primære kontakter: sølvbelagt kobber (≥10μm), fjederbelastet tulipandesign. Sekundær ledning: 2,5 mm² PVC-kobbertråd med nummererede hylstre. Fabrikstestet for kontinuitet, isolering og mekanisk drift.

4. Samleskinnesystem:ETP-kobber (98 % IACS), forsølvede samlinger tilspændt til 35–40 Nm. Samleskinner understøttet for hver 500 mm (strammere end typiske 800 mm). Lodrette samleskinner forbindes via boltede kobberled.

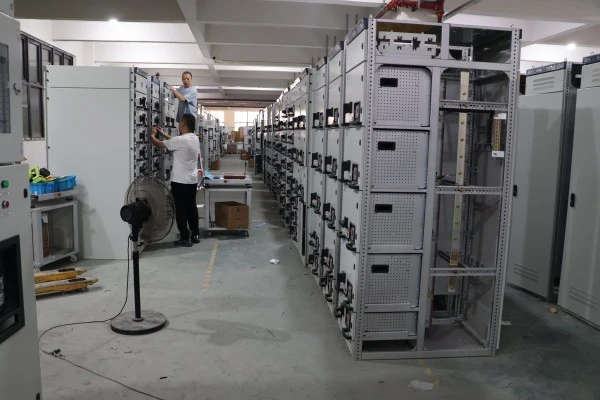

5. Montering og test:Momentstyret samling. Hver testet enhed: dielektrisk (2,5kV/1min), kontinuitet, mekanisk sammenlåsning og temperaturstigning ved 1,1x mærkestrøm. Fabrikstestrapport medfølger.

Eftersalgsservice – et års garanti

Garantiperiode:12 måneder fra idriftsættelsesdatoen, men ikke over 18 måneder fra afsendelsesdatoen.

Hvad er dækket: Alle fabrikationsfejl inklusive:

● C-profil deformation under nominel mekanisk belastning

● Fejl i skuffelåsen (manglende forebyggelse af forkert isætning eller udtagning)

● Primær kontaktslid på mere end 0,5 mm inden for garantiperioden

● Sekundære ledningsfejl eller løse afslutninger forårsaget af fabriksmontering

● Afskalning af galvaniseret belægning (forudsat at der ikke er nogen udvendig afslidning til stede)

Hvad er ikke dækket: Skader som følge af ukorrekt installation, uautoriseret ændring, drift ud over typeskiltets klassificeringer, fysisk påvirkning, korrosion fra kemisk eksponering, der ikke er specificeret i ordren, eller force majeure (lyn, oversvømmelse, brand osv.).

Responsforpligtelse:

● Fjernteknisk support:inden for 8 arbejdstimer via e-mail, WhatsApp eller videoopkald.

● Forsendelse af reservedele:inden for 48 timer for garantikrav (standard kurer).

Dokumentation, der følger med hver forsendelse:

1. Fabrikstestrapport (dielektrisk, kontinuitet, temperaturstigning)

2. Samletegning og enkeltlinjediagram

3. Skuffeskema viser hver skuffes vurdering og funktion

4. Momentspecifikationsark til genmontering på stedet (KD-ordrer)

5. Betjenings- og vedligeholdelsesmanual
