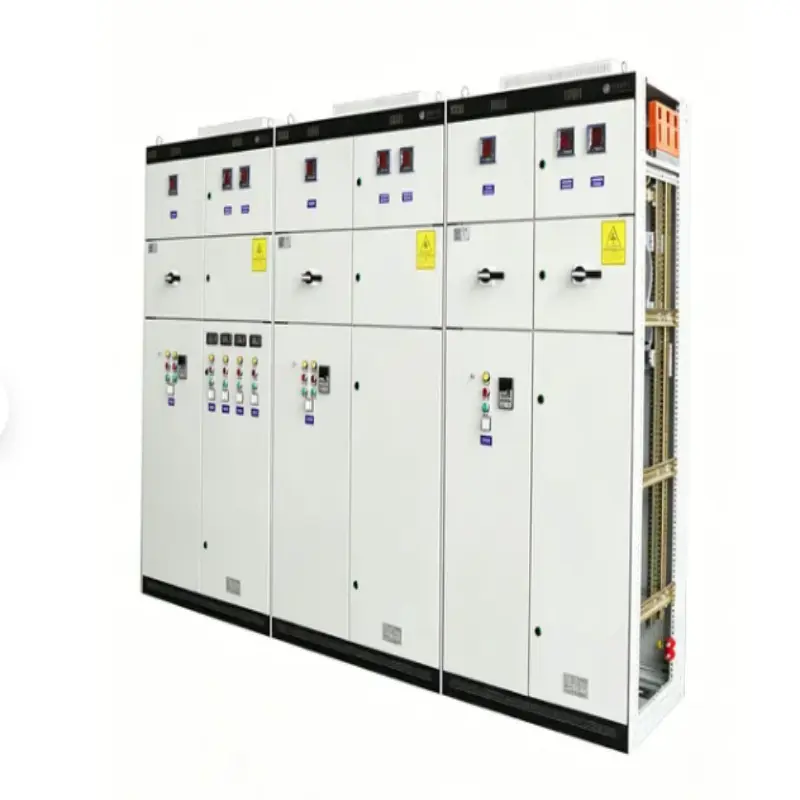

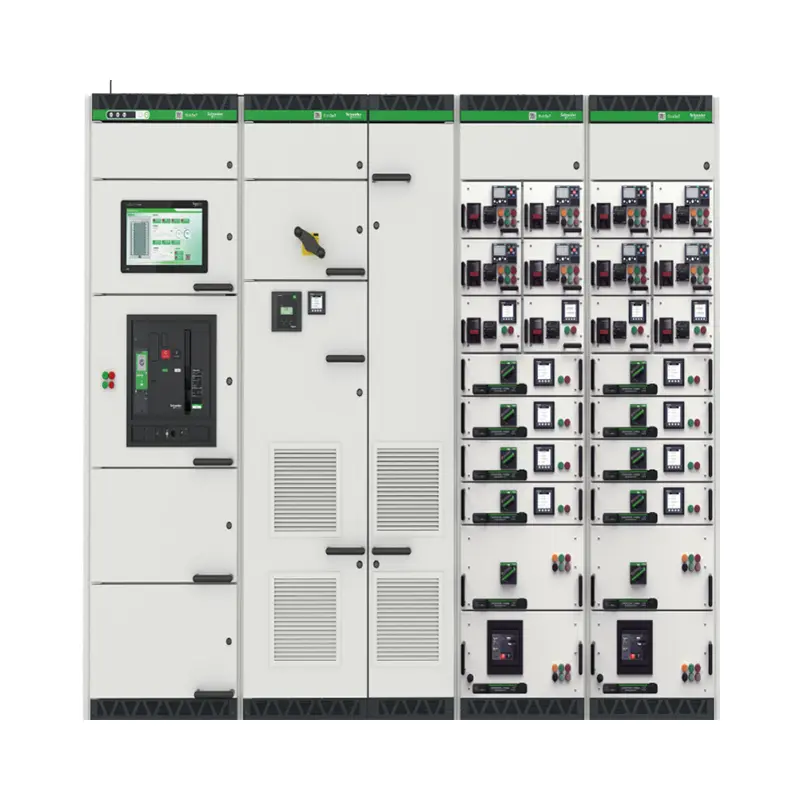

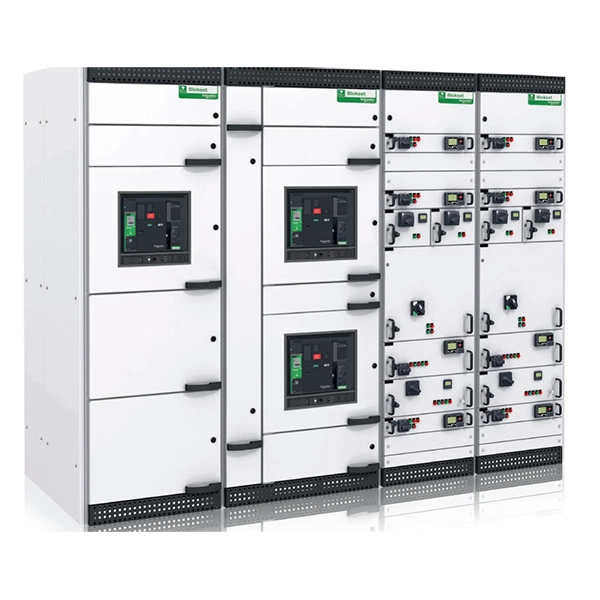

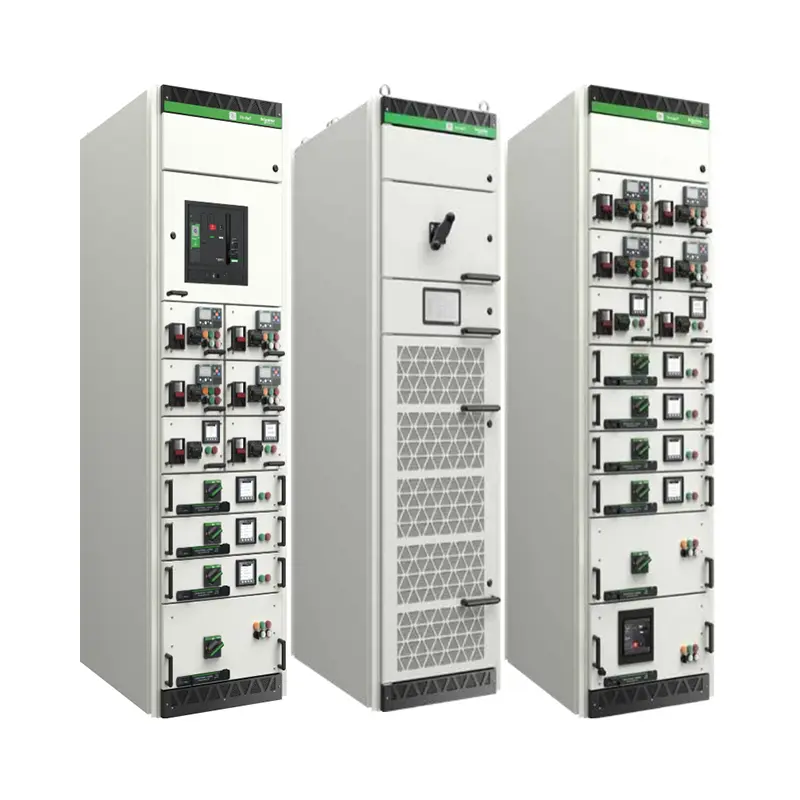

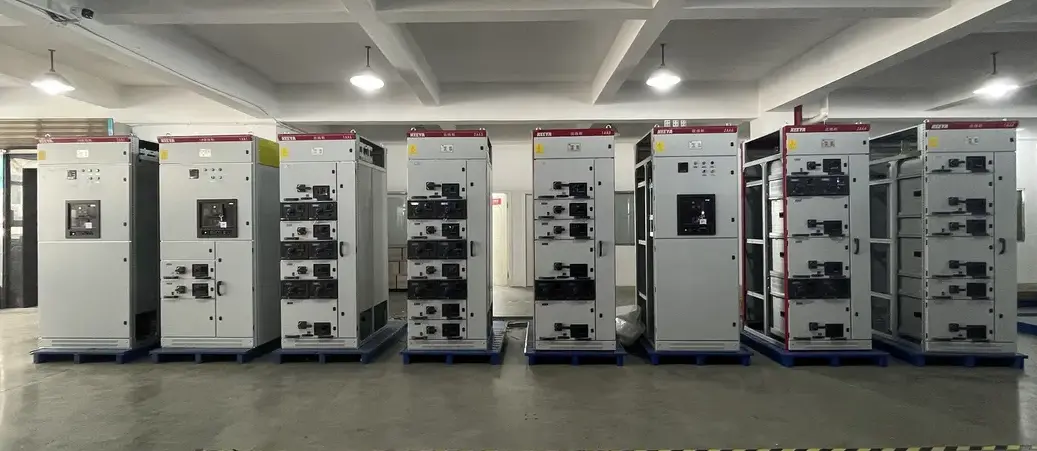

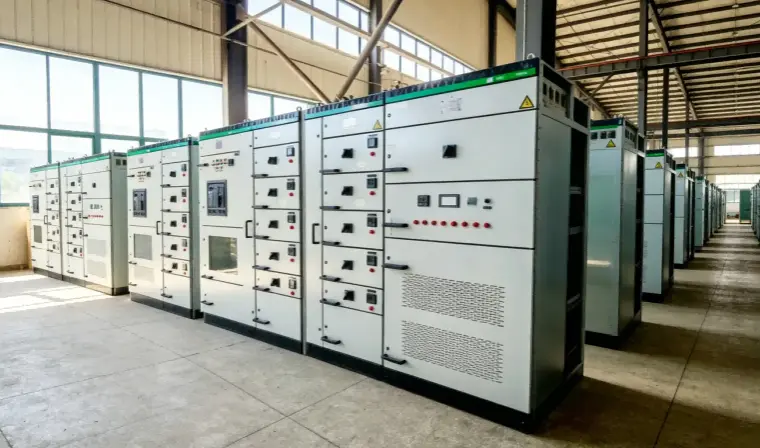

Intelligent strømfordelingspanel af skuffetype

Intelligent Power Distribution Panel Switchgear fra Lugao Power Co., Ltd. er en højtydende lavspændingsenhed, der kombinerer intelligent beskyttelse, måling og kommunikation. I modsætning til traditionelle faste paneler tillader denne skuffetype-version, at hver kredsløbsenhed kan indsættes eller trækkes ud uden at lukke hele systemet ned. Hver skuffe rummer en dedikeret afbryder, controller og sensorer. Den "intelligente" kapacitet kommer fra indbyggede strømkvalitetsanalysatorer, Modbus TCP/IP- eller Profibus-kommunikation og automatiske fejlalarmer. DeKoblingsudstyrer velegnet til AC 690V, 50/60Hz systemer, mærkestrøm op til 6300A. Den opfylder standarderne IEC 61439-1/2 og GB/T 7251.

Produktegenskaber og anvendelse (med Q&A-format)

Dette afsnit behandler almindelige køberbekymringer og fremhæver de tekniske fordele ved den intelligente strømfordelingspanelkobling af skuffetype.

Q1: Hvordan forbedrer skuffemekanismen vedligeholdelsen?

A: Enheden har en skuffe med tre positioner (tilsluttet/test/frakoblet) med mekaniske låse. Du kan udskifte en defekt skuffe på under 60 sekunder uden at slukke for tilstødende kredsløb. Dette er en nøglefordel ved den intelligente strømfordelingspanelkobling af skuffetype til kritiske faciliteter.

Q2: Hvilke "intelligente" funktioner er indbygget?

A: Realtidsovervågning af spænding, strøm, effektfaktor og harmoniske. Automatisk alarm ved overbelastning, kortslutning eller temperaturstigning. Datalogfiler kan eksporteres via RS485 eller Ethernet. Fjernbetjening fra et centralt SCADA-system.

Q3: Er skuffemekanismen pålidelig efter mange indsættelser?

A: Ja. Hver skuffe er testet for 5.000 mekaniske operationer og 1.000 elektriske operationer uden forringelse af ydeevnen. Kontakterne er sølvbelagte med fjederbelastet tryk.

Q4: Hvor kan dette produkt installeres?

Ansøgningsliste:

1. Datacentre: Til redundante strømveje og minimal MTTR (Mean Time To Repair).

2. Hospitaler: Kritiske livsstøttekredsløb kræver uafbrudt strøm.

3. Industrianlæg: Motorkontrolcentre (MCC) til transportører, pumper og kompressorer.

4. Kommercielle komplekser: Mall belysning og HVAC distribution.

5. Vedvarende energi: Sol-/vindintegration med feedback fra smart grid.

Produktparametre (specifikation)

Produktionsdetaljer (kvalitet og fremstilling)

1. Indkapsling: 2,0 mm koldvalset stålplade, el-galvaniseret og pulverlakeret (RAL 7035). Korrosionsbestandighed >500 timers saltspraytest.

2. Skuffemekanisme: Højpræcisionsstyreskinner med selvlåsende håndtag. IP20 fingersikker beskyttelse inde i skufferum.

3. Samleskinnesystem: Rektangulære kobberskinner (98 % IACS-ledningsevne), fuldt isoleret med varmekrympende muffer.

4. Ledningsføring: UL1015 eller 60245 IEC-certificerede kabler, mærket med to numre og farvekoder.

5. Test: Hver samlet enhed gennemgår:

● Dielektrisk spændingsmodstand (3000V AC i 1 min)

● Primær og sekundær injektionstest

● Skuffes mekaniske funktionstest

● Temperaturstigningstest ved fuld mærkestrøm

Emballage og levering

1. Emballage:

Hver skuffe er individuelt pakket ind i antistatisk PE-folie. Hovedpanelet er beskyttet af kantbeskyttere og fastspændt på en desinficeret træpalle. Alle indhegninger er beklædt med bobleplast og PP vævet stof. IP54-klassificerede udendørsenheder får et ekstra vandtæt lamineret betræk.

2. Forsendelsesmærke:

● ugao Power-logo, ordrenummer, vægt, dimension og "Fragile–Electronic Components"-etiket.

3. Levering:

● Fremstillingstid: 25–35 arbejdsdage efter tegningsgodkendelse.

● Havn: Shanghai / Ningbo.

● Forsendelse: Søfragt (FCL eller LCL), luftfragt til akutte reserveskuffer.

Ofte stillede spørgsmål

Q1: Kan jeg købe en enkelt skuffe som reservedel uden at købe hele panelet?

A: Ja. Lugao Power Co., Ltd. sælger individuelle intelligente skuffer. Vi kan fremstille en matchende reserveskuffe i henhold til den originale tegning, skuffelabel, kredsløbskonfiguration og komponentmodel. Den endelige kompatibilitet bør bekræftes under den tekniske gennemgang.

Spørgsmål 2: Understøtter det intelligente strømfordelingspanelkoblingsudstyr fjernnulstilling efter en fejl?

A: Ja, via kommunikationsmodulet. Operatøren kan fjernafbryde, diagnosticere fejlen og tilslutte igen (hvis det er tilladt i henhold til lokale sikkerhedskoder). Manuel inspektion anbefales dog stadig ved kortslutningsture.

Q3: Hvad er det maksimale antal skuffer pr. panel for dit produkt?

A: For 160A skuffer kan vi installere op til 24 enheder i et 2200 mm højt panel. Til 630A skuffer, maks. 12 enheder. Layoutet følger Form 4b-adskillelse, hvilket betyder, at hver skuffe er fuldstændig isoleret i sit eget metalrum.

Q4: Leverer du installations- og idriftsættelsesservice?

A: Vi leverer fjernbetjening af video som standard. Valgfrit: Idriftsættelse på stedet af Lugao-ingeniører (rejseudgifter + dagspris, 1 års garantiforlængelse inkluderet).*

Q5: Kan du integrere tredjepartsafbrydere som Mitsubishi eller LS?

A: Absolut. Skuffekabinettet er designet til at acceptere de fleste større mærker: ABB Tmax/Sace, Schneider NSX/MTZ, Siemens 3VA/3WL, CHINT og andre. Angiv blot afbrydermodellen, når du køber.

Eftersalgsservice og garanti

Garantiperiode: 12 måneder (1 år) fra afsendelsesdatoen.

I denne periode,Lugao Power Co., Ltd.dækker alle fabrikationsfejl, herunder skuffemekanismer, intelligente controllere og kommunikationsmoduler. Forbrugsartikler (lys, sikringer) er undtaget.
