A Box-Type understationer en kompakt strømfordelingsløsning, der integrerer højspændingsanlæg, transformer, lavspændingsdistributionsudstyr og beskyttelsesanordninger i ét præfabrikeret kabinet. Det er meget udbredt i industriparker, kommercielle bygninger, boligsamfund, vedvarende energiprojekter, minepladser og midlertidige strømforsyningssystemer.

Som producent af krafttransmissions- og distributionsudstyr leverer Lugao transformere, koblingsudstyr, afbrydere, afbrydere, lynafledere, CT/PT/VT og tilpassede OEM/ODM-løsninger til forsyningsvirksomhed, industri- og infrastrukturprojekter. Ud fra projektkrav kan Lugao supportere kunder med teknisk konfiguration, produktvalg og tilpassede transformerstationsløsninger.

Hvad er en boks-type understation?

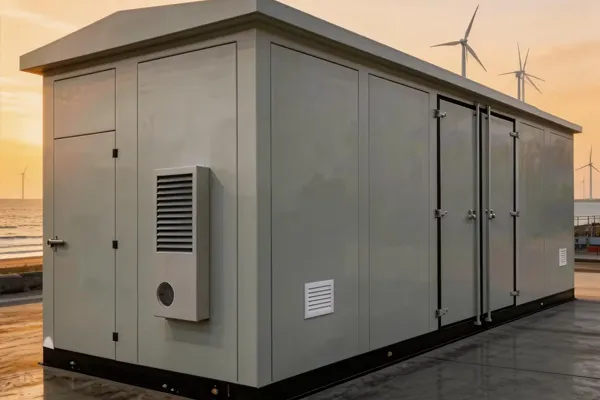

En Box-Type understation er også kendt som en præfabrikeret understation eller kompakt understation. Den er designet til modtage mellemspændingsstrøm, omdanne den til lavspænding og distribuere elektricitet sikkert til slutbrugerne.

Hovedkomponenter

• Højspændingsenhed:Anvendes til indgående strømstyring, beskyttelse og omskiftning.
• Transformer enhed:Konverterer spænding for at opfylde projektets distributionskrav.
• Lavspændingsenhed:Fordeler strøm til elektriske belastninger og endelige kredsløb.
• Indkapsling:Beskytter internt udstyr mod vejr, støv og ydre påvirkninger.
• Beskyttelsesanordninger:Hjælp med at sikre sikker drift under overbelastning, kortslutning eller fejltilstande.

Hvorfor projektejere vælger Box-Type understationer

• Kompakt struktur:Sparer installationsplads sammenlignet med traditionelle transformerstationer.
• Hurtig installation:Fabriksmonteret design reducerer byggetiden på stedet.
• Fleksibel anvendelse:Velegnet til industrielle, kommercielle, kommunale og vedvarende energiprojekter.
• Pålidelig beskyttelse:Lukket struktur forbedrer udstyrets sikkerhed og driftsstabilitet.
• Brugerdefineret konfiguration:Kan designes i henhold til spændingsniveau, kapacitet, layout og stedets forhold.

Nøglefaktorer, når du vælger en boks-type understation

1. Bekræft spændingsniveauet

Spændingsniveauet skal svare til nettilslutningen og belastningskravene for projektet. Fælles konfigurationer omfatte mellemspændingsindgang og lavspændingsudgang til distributionsnet.

• Kontroller den indgående netspænding.
• Bekræft den nødvendige udgangsspænding for slutbrugsudstyr.
• Sikre overholdelse af lokale elektriske standarder og projektspecifikationer.

2. Beregn transformatorkapacitet

Transformerkapacitet er en af ​​de vigtigste valgfaktorer. Underdimensioneret kapacitet kan forårsage overbelastning, mens overdimensioneret kapacitet kan øge investeringer og energitab.

• Beregn den samlede tilsluttede belastning.
• Overvej belastningsvækst for fremtidig udvidelse.
• Evaluer spidsbelastning og krav til kontinuerlig drift.
• Vælg transformatortypen baseret på effektivitet, miljø og vedligeholdelsesbehov.

3. Evaluer installationsmiljøet

Anlæggets forhold påvirker direkte kabinetdesign, isoleringsniveau, ventilation og beskyttelsesgrad.

• Udendørs installation:Kræver vejrbestandigt, anti-korrosions- og ventilationsdesign.
• Områder med høj temperatur:Har brug for korrekt varmeafledning og transformatorkøling.
• Støvede eller fugtige omgivelser:Kræv højere kabinetbeskyttelse og tætningsydelse.
• Højtliggende steder:Kan kræve speciel isoleringsdesign og teknisk justering.

4. Vælg det rigtige layout

Det interne layout skal understøtte sikker drift, nem vedligeholdelse og effektiv kabelforbindelse.

• Layout i europæisk stil:Almindeligvis brugt til kompakte og integrerede distributionssystemer.
• Layout i amerikansk stil:Anvendes ofte, hvor transformer- og koblingsfunktioner er tæt integreret.
• Tilpasset layout:Velegnet til projekter med specielle plads-, kabelretnings- eller driftskrav.

5. Gennemgå beskyttelses- og sikkerhedskrav

Sikkerhedsdesign bør dække elektrisk beskyttelse, mekanisk beskyttelse og operatørsikkerhed.

• Overbelastnings- og kortslutningsbeskyttelse
• Design af jordingssystem
• Aflåsnings- og driftssikkerhedsforanstaltninger
• Muligheder for lysbuebeskyttelse og fejlisolering
• Tydelige advarselsmærkater og vedligeholdelsesadgang

Boks-Type understation valg tabel

Udvælgelsesfaktor	Hvad skal man tjekke	Hvorfor det betyder noget	Anbefalet handling
Spændingsniveau	Indgående spænding og udgangsspænding	Sikrer kompatibilitet med nettet og elektriske belastninger	Bekræft projekttegninger og lokale netkrav før valg
Transformer kapacitet	Samlet belastning, spidsbelastning og fremtidig udvidelse	Forhindrer overbelastning og undgår unødvendige investeringer	Vælg kapacitet baseret på faktisk belastningsberegning og reservemargin
Installationsmiljø	Udendørs/indendørs plads, temperatur, luftfugtighed, støv og højde	Påvirker kabinetbeskyttelse, isolering og køleydelse	Vælg passende beskyttelsesgrad, ventilation og anti-korrosionsdesign
Konfiguration af koblingsudstyr	Indgående skab, udgående skab, måle- og beskyttelsesenheder	Bestemmer strømstyring, beskyttelse og betjeningsfleksibilitet	Konfigurer i henhold til distributionsskema og vedligeholdelseskrav
Sikkerhedsbeskyttelse	Jordforbindelse, aflåsning, fejlbeskyttelse og advarselssystemer	Forbedrer operatørsikkerhed og systempålidelighed	Følg gældende elektriske standarder og projektsikkerhedsspecifikationer
Tilpasningsbehov	Dimensioner, farve, layout, kabelindføring og OEM/ODM-krav	Hjælper udstyret med at passe til projektstedets og mærkekravene	Arbejd med en erfaren producent som Lugao for skræddersyet design

Almindelige applikationsscenarier

Industriprojekter

• Fabrikker og produktionslinjer
• Minedrift og tung industri
• Industriparker og produktionsbaser

Kommercielle og offentlige faciliteter

• Indkøbscentre og kontorbygninger
• Hospitaler, skoler og kommunale faciliteter
• Boligsamfund og byfordelingsnetværk

Vedvarende energiprojekter

• Solcelleanlæg
• Vindenergiopsamlingssystemer
• Energilagring og distribueret produktionsprojekter

Hvorfor vælge Lugaotil Box-Type understationsløsninger?

At vælge den rigtige leverandør er lige så vigtig som at vælge det rigtige udstyr. Lugao støtter global magt projekter med produktionserfaring, bred produktdækning og ingeniørorienteret service.

Lugao fordele

• Erfaring med fremstilling af krafttransmissions- og distributionsudstyr
• Produktsortiment, der dækker transformere, koblingsudstyr og tilhørende beskyttelsesudstyr
• Skræddersyede OEM/ODM-løsninger til forskellige projektspecifikationer
• Støtte til forsynings-, industri-, infrastruktur- og vedvarende energiapplikationer
• Teknisk assistance til konfiguration, layout og valg af udstyr

Konklusion

Det rigtigeBox-Type understationskal vælges i henhold til spændingsniveau, transformerkapacitet, installationsmiljø, beskyttelseskrav og fremtidige udvidelsesbehov. Ved at arbejde med en erfaren producent som Lugao, kan projektejere forbedre installationseffektivitet, systemsikkerhed og langsigtet strømfordelingssikkerhed.
