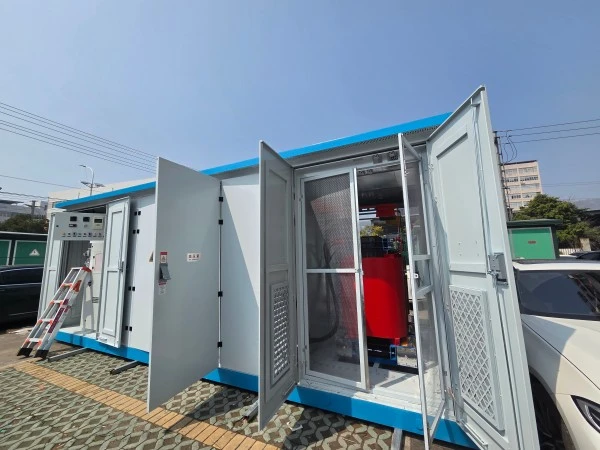

Smart forudinstalleret transformerstation af europæisk type

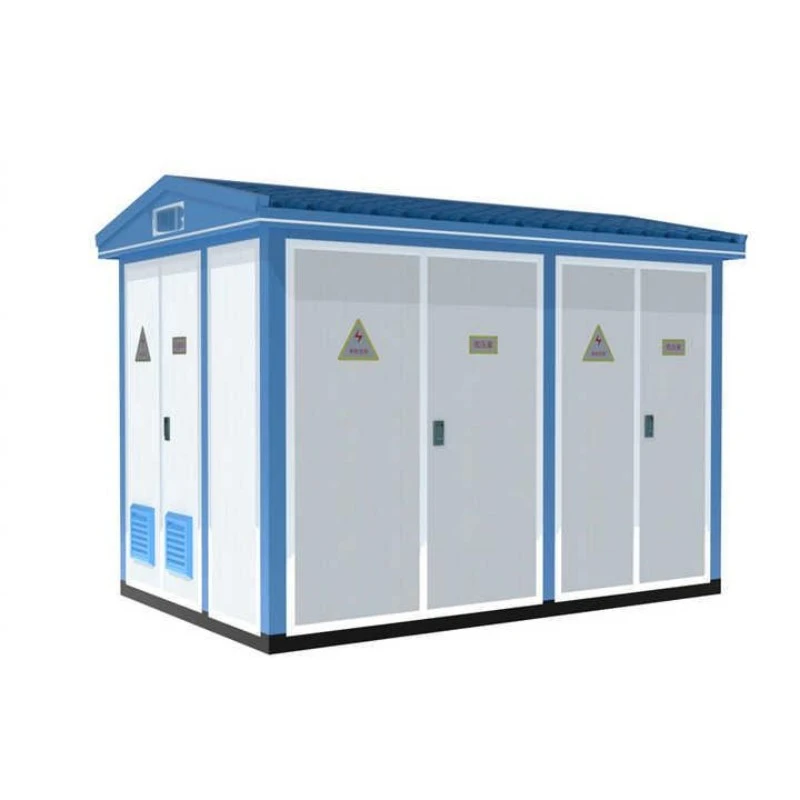

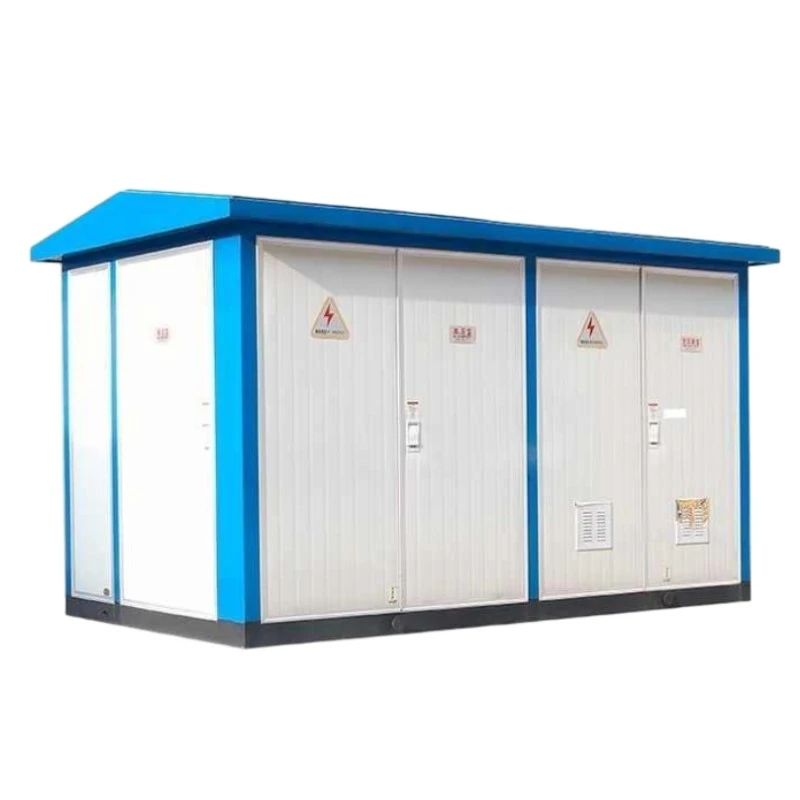

Den Smart forudinstallerede transformatorstation af europæisk type er en fabriksmonteret, kompakt strømfordelingsenhed, der integrerer enmellemspændingsanlæg, et lavspændingsfordelingspanel og en olie-nedsænket eller tør-type transformer til et enkelt, lukket hus. I modsætning til traditionelle anlægsanlæg er denne enhed i europæisk stil præfabrikeret, testet og leveret som et klar-til-installationssystem.

Hvad gør det?

Den nedsætter mellemspændingselektricitet (typisk 6kV–35kV) til lavspændingsniveauer (400V–690V) for sikker distribution til beboelsessamfund, kommercielle bygninger, fabrikker og vedvarende energianlæg. Den Smart forudinstallerede transformatorstation af europæisk type understøtter også intelligent overvågning af belastning, temperatur og strømkvalitet, hvilket muliggør fjernfejldiagnose og automatiske alarmfunktioner. Dette gør det til et ideelt valg til smart grids og uovervågede understationer.

Produktfordele

1. Smart overvågning og fjernbetjening

Den Smart forudinstallerede transformatorstation af europæisk type leveres med en valgfri intelligent terminalenhed (ITU), der indsamler realtidsdata om spænding, strøm, effektfaktor og olietemperatur. Data kan overføres via 4G, Ethernet eller fiberoptik til et centralt kontrolrum, hvilket reducerer omkostningerne til inspektion på stedet.

2. Kompakt fodaftryk og hurtig implementering

Fordi den er formonteret på fabrikken, kræver den forudinstallerede Smart transformerstation af europæisk type kun et simpelt fundament på stedet. Installationen tager 1-2 dage i stedet for uger, hvilket sparer op til 60 % i anlægsarbejder og jordbelægning.

3. Høj pålidelighed under barske forhold

Med en beskyttelsesklassificering på IP54 (eller højere) for kabinettet og olienedsænkede transformatorer eller epoxyharpikstransformere indeni, modstår denne transformerstation støv, regn, salttåge og ekstreme temperaturer fra -25°C til +40°C, hvilket sikrer kontinuerlig drift i ørkener, kystområder eller højhøjdeområder.

4. Energieffektivitet og lavt tab

Udstyret med lavtabstransformere i S11- eller S13-serien reducerer den Smart-forinstallerede transformatorstation af europæisk type tomgangstab med op til 30 % sammenlignet med konventionelle enheder, hvilket direkte sænker elregningen og kulstofemissionerne over en 20-årig levetid.

5. Fuldt tilpasselig

Vi tilbyder fleksible konfigurationer: kobber- eller aluminiumsviklinger, on-load trinkoblere, automatisk effektfaktorkorrektion (APFC) og overspændingsafledere. Uanset om du skal bruge en 200kVA enhed til et villaområde eller en 2500kVA enhed til en industripark, kan vi skræddersy løsningen.

Produktfunktion

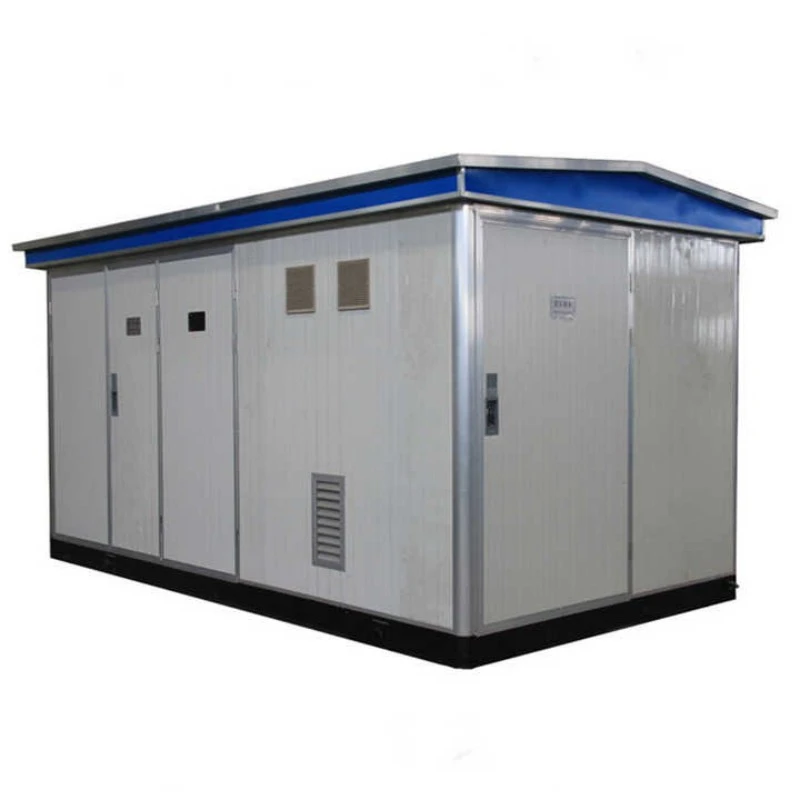

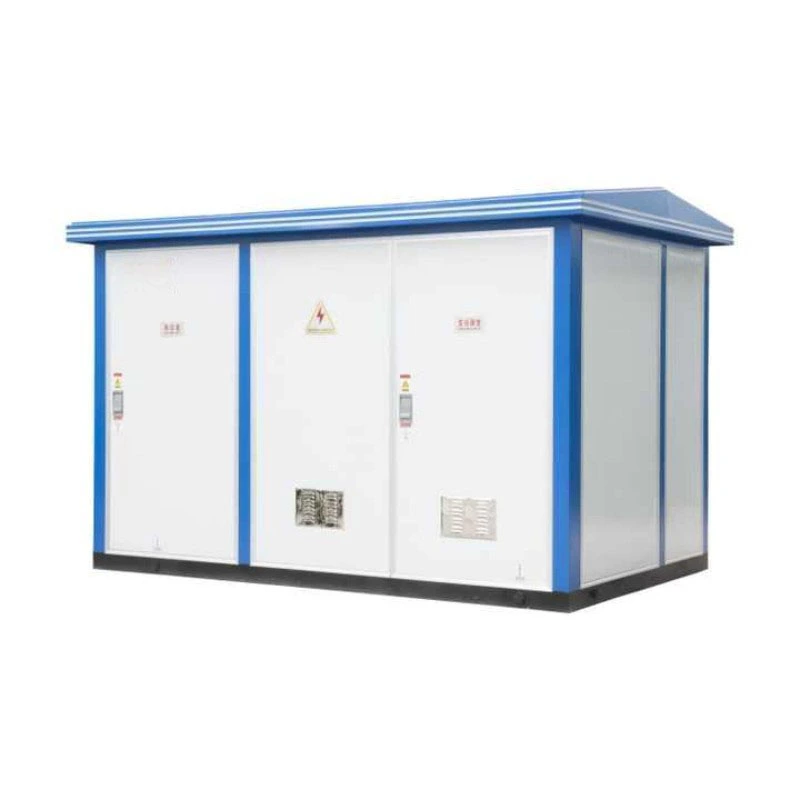

Fuldt lukket og vejrbestandigt hus --- Fremstillet af galvaniseret stål eller aluminiumslegering, belagt med anti-korrosionsmaling, velegnet til udendørs installation.

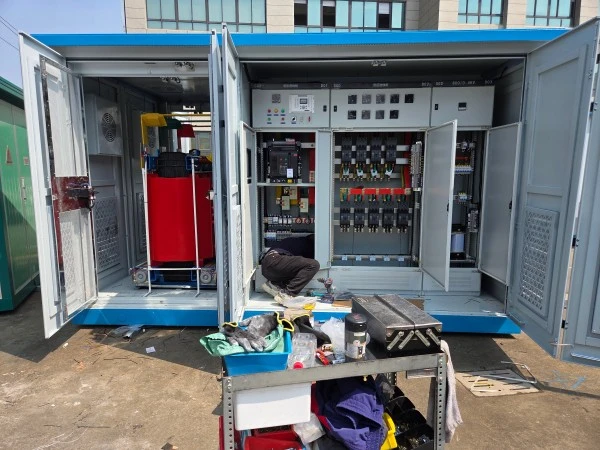

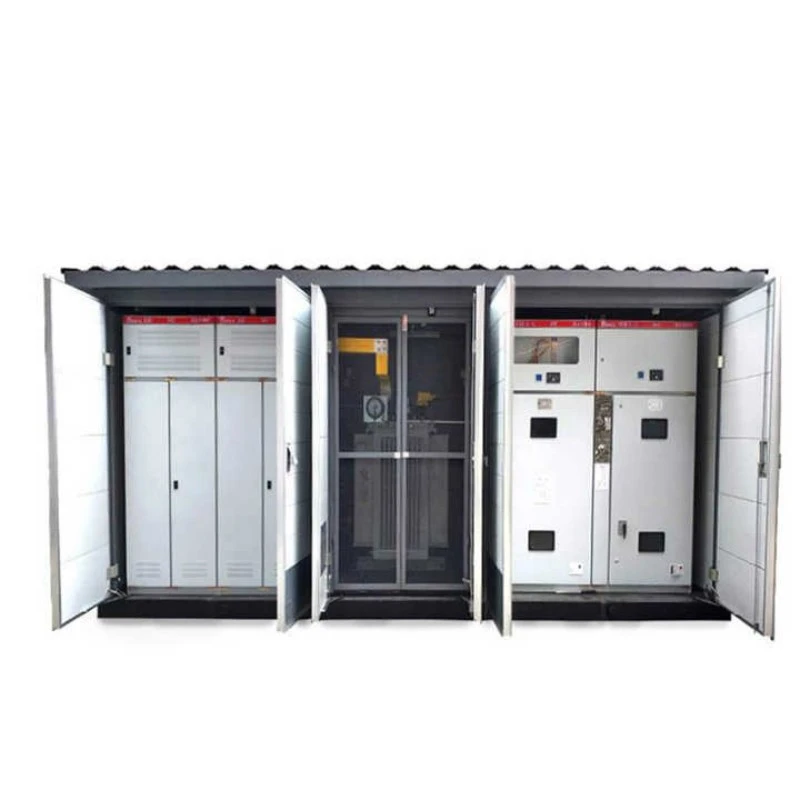

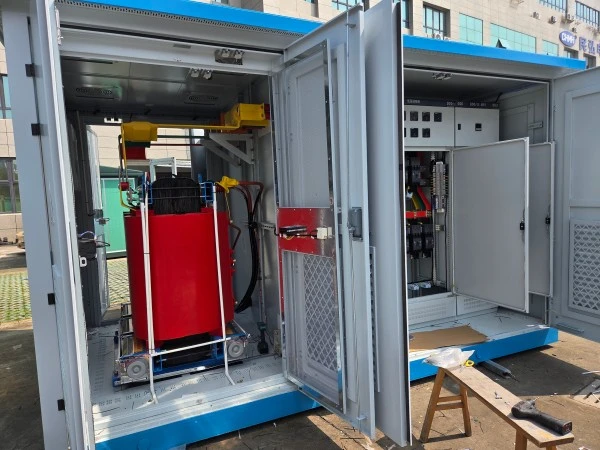

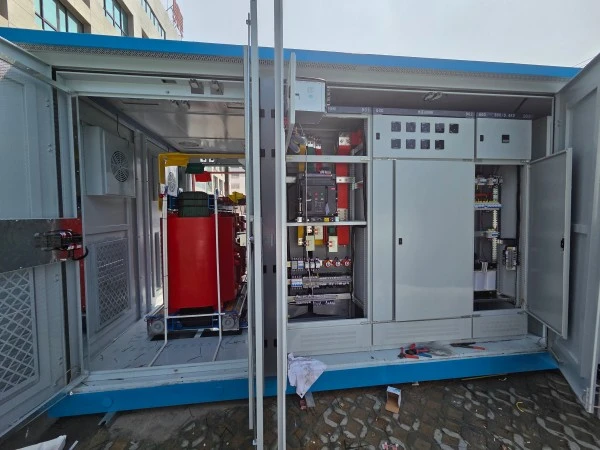

Modulært internt layout --- Separate rum til HV-koblingsudstyr, transformer og LV-distribution, med mekaniske låse for at sikre operatørsikkerhed.

Intelligent kølesystem --- Temperaturkontrollerede blæsere til transformatorer af tør type eller korrugerede radiatorpaneler til olienedsænkede enheder, aktiveres automatisk, når temperaturen overstiger sætpunktet.

Lysbue- og overbelastningsbeskyttelse --- Udstyret med SF6- eller vakuumafbrydere, sikringskontakter og overspændingsbeskyttelsesenheder (SPD) for at opfylde IEC 62271-202-standarderne.

Brugervenlig grænseflade --- Lokal berøringsskærm (valgfri) viser realtidsdata og fejlregistreringer, mens fjernadgang via smartphone-app er tilgængelig for vedligeholdelsespersonale.

Støjsvag drift ---Lydniveau ≤55dB(A) til boligapplikationer, opnået af vibrationsdæmpende monteringer og akustiske isoleringspaneler.

Tyveri- og sikkerhedsdesign --- Kraftige låse, dørsensorer og valgfri CCTV-integration gør den smarte forudinstallerede transformerstation af europæisk type velegnet til fjerntliggende, uovervågede steder.

Produktanvendelse

Den Smart forudinstallerede transformerstation af europæisk type er meget udbredt i:

Urban Power Distribution

Boligkomplekser, indkøbscentre, hoteller og hospitaler, hvor pladsen er begrænset, og brandsikkerheden er kritisk.

Underjordiske parkeringspladser eller taginstallationer nyder godt af dets kompakte, olieindeholdende design.

Vedvarende energiprojekter

Solparker og vindmølleparker på land kræver hurtig udbredelse og vejrbestandighed. Denne transformerstation integreres problemfrit med PV-invertere og vindmølleomformere.

Infrastruktur og offentlige faciliteter

Lufthavne, metrostationer, tunneler og broer er afhængige af deres høje pålidelighed og fjernovervågning for at sikre uafbrudt belysning og ventilation.

Industri- og minedriftssteder

Fabrikker, kemiske fabrikker og miner bruger den Smart forudinstallerede transformerstation af europæisk type til at isolere netfejl og beskytte følsomt maskineri.

Midlertidig og nødstrøm

Byggepladser, nødhjælpszoner og udendørsbegivenheder nyder godt af dens plug-and-play-natur og lette flytning.

Produktionsdetaljer

Bolig & Mekanisk Design

Det ydre kabinet på den Smart præinstallerede transformerstation af europæisk type er fremstillet ved hjælp af laserskårne, bøjede og svejste stålplader. Efter svejsning gennemgår hele huset skubblæsning for at fjerne kalk, efterfulgt af elektrostatisk pulverlakering med en minimumstykkelse på 80µm. Dette giver C5-M korrosionsbestandighed (ISO 12944) til kystnære eller industrielle miljøer.

Dørene er udstyret med polyurethanpakninger, kompressionslåse og aftagelige hængsler. Et skrå tag forhindrer vandsamling, og basiskanalerne inkluderer gaffeltrucklommer og løfteøjer for nem transport.

Transformerkerne og viklinger

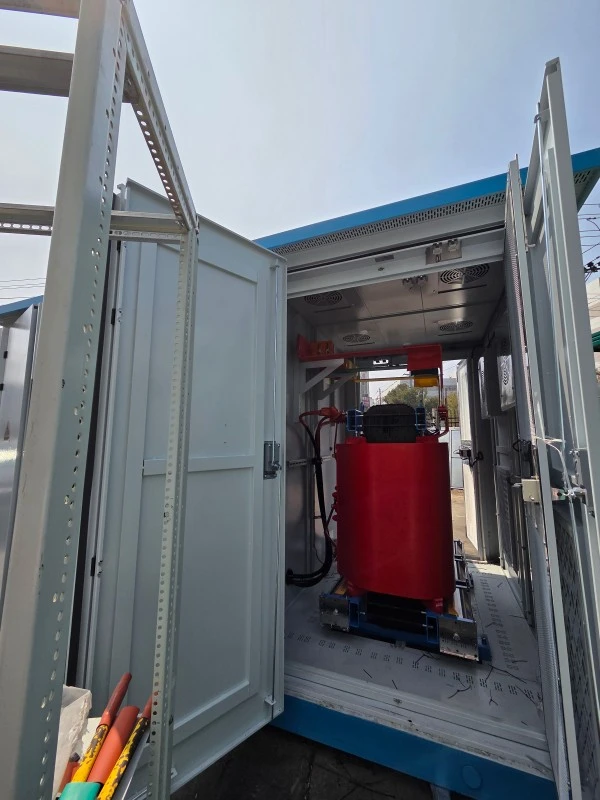

Vi bruger koldvalset, kornorienteret siliciumstål med høj permeabilitet (0,23 mm eller 0,27 mm) med trinoverlappende samlinger for at reducere strømmen uden belastning. Viklinger er lavet af iltfri kobber eller aluminiumsfolie (til lavspænding) og rund kobbertråd (til højspænding). For versioner af tør type er Klasse H epoxyharpiks vakuumstøbt for at eliminere hulrum og opnå delvis udledning <10pC. Til olienedsænkede versioner bruger vi mineralolie eller naturlig estervæske med en korrugeret tank til at absorbere olieekspansion.

Koblingsudstyr og samleskinner

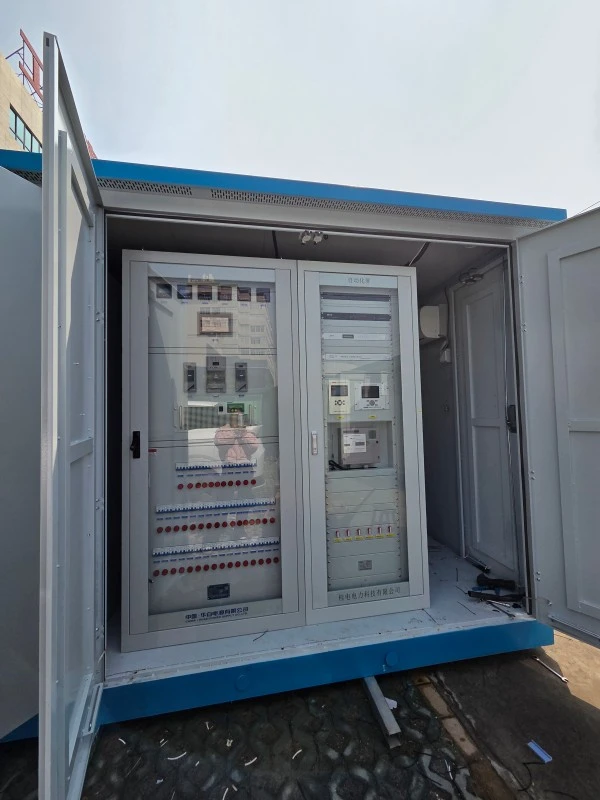

Inde i den Smart præinstallerede transformerstation af europæisk type rummer HV-rummet en belastningsafbryder eller afbryder (SF6 eller vakuumtype) med synlige brudkontakter. LV-rummet inkluderer en hovedstøbt kabinetafbryder (MCCB), feeder-afbrydere og et samleskinnesystem, der er klassificeret op til 4000A. Alle samleskinner er fortinnet kobber med krympeisolering.

Intelligent overvågningssystem (valgfrit)

Vi integrerer en smart RTU (remote terminal unit), der måler trefasede spændinger, strømme, aktiv/reaktiv effekt og harmoniske op til 31. orden. Data logges hvert 5. minut og gemmes i 90 dage. Alarmer for overspænding, underspænding, overtemperatur og døråbning sendes via SMS eller e-mail.

Kvalitetstest

Hver Smart forudinstalleret transformerstation af europæisk type gennemgår 100 % fabrikstest:

1. Dielektrisk modstandstest (2,5 kV i 1 minut)

2. Dynamisk kortslutningstest (simuleret)

3. IP54 vandindtrængningstest

4. Temperaturstigningstest (8 timer ved fuld belastning)

5. Delvis udledningsmåling (≤10pC for tør type)

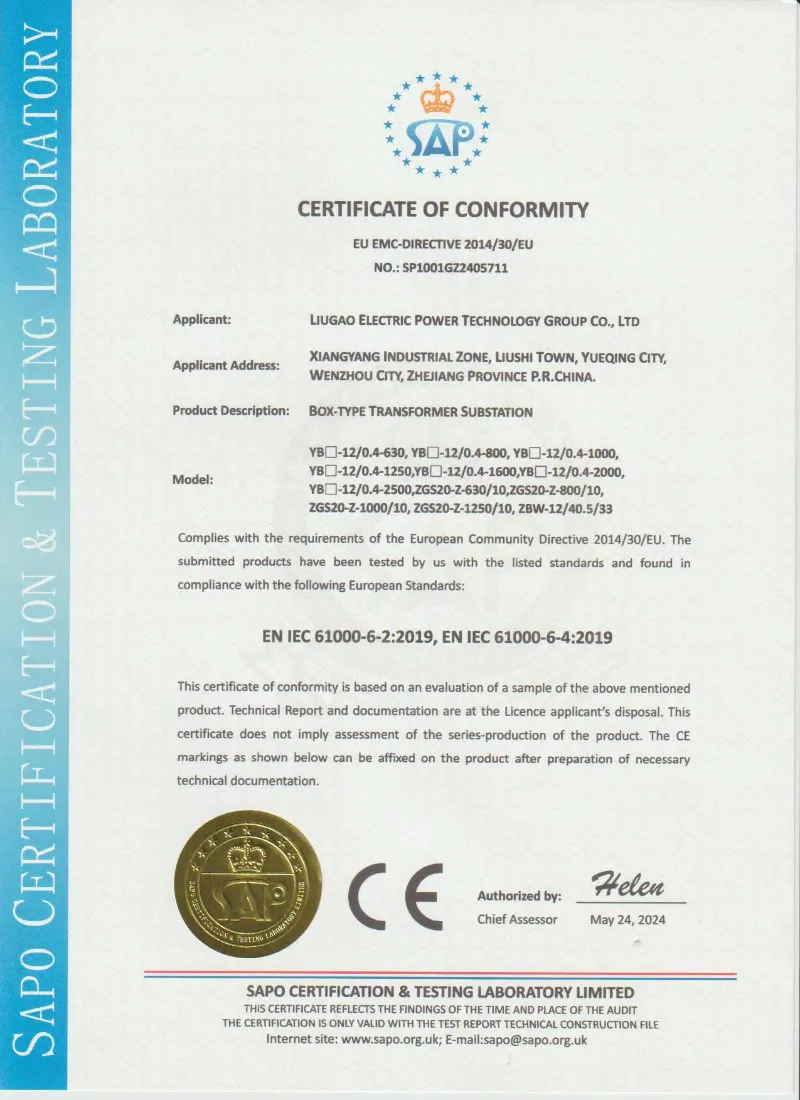

6. Testrapporter leveres med hver forsendelse, der overholder IEC 62271-202, GB/T 17467 og EN 61330 standarder.
