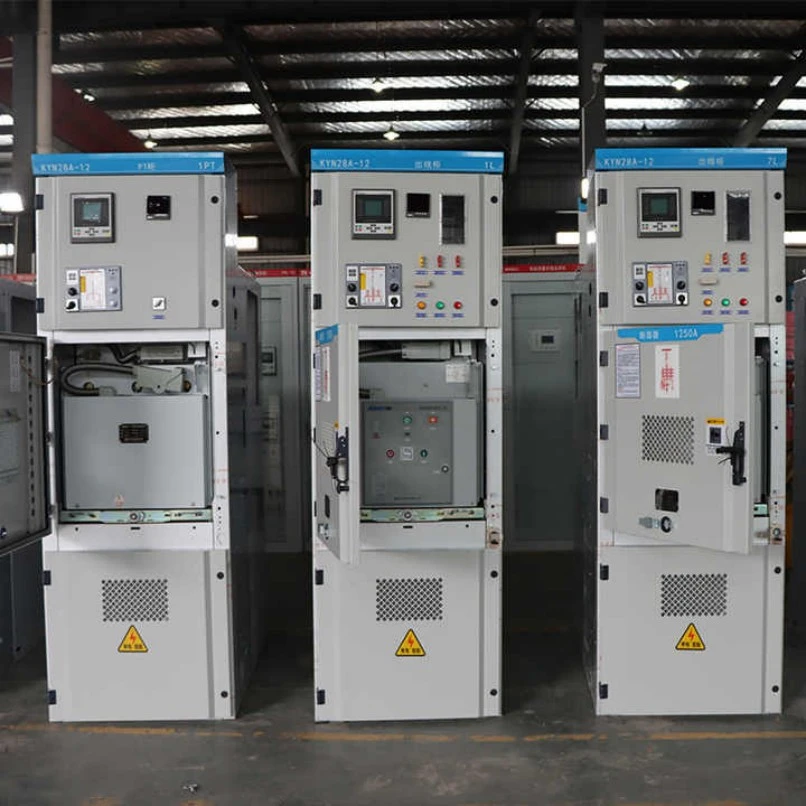

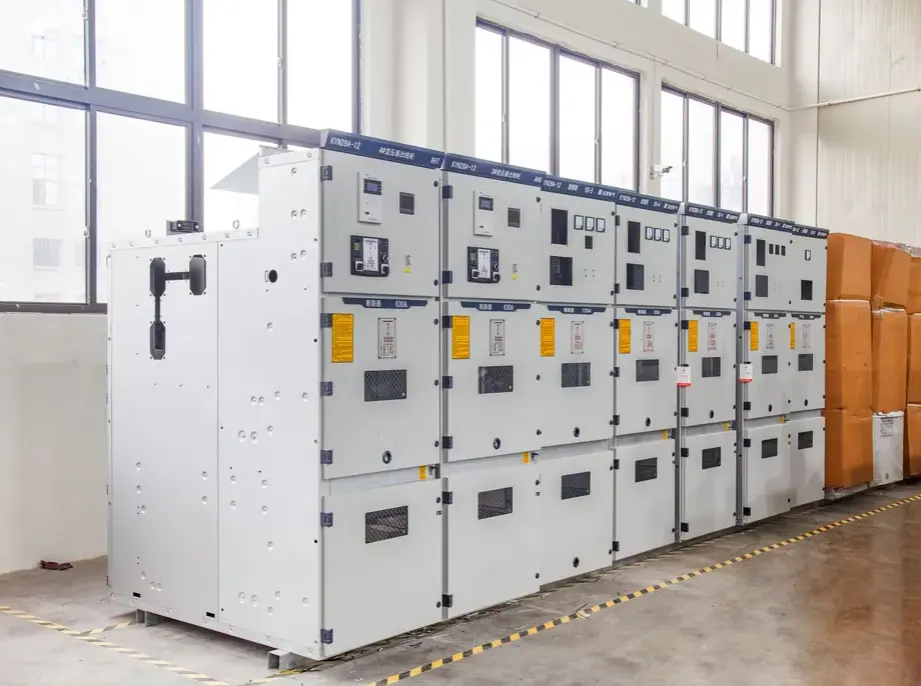

Håndvognstype Fast højspændingsplade-panelkoblingsudstyr

Handcart Type Fixed High Voltage Board Panel Switchgear er et metalindkapslet,luftisoleret mellemspændingsanlægsamling designet til enkelt-skinne- og dobbeltskinnesystemer. Men hvad er dette produkt helt præcist, og hvad kan det gøre for din elektriske infrastruktur?

Hvad det er:

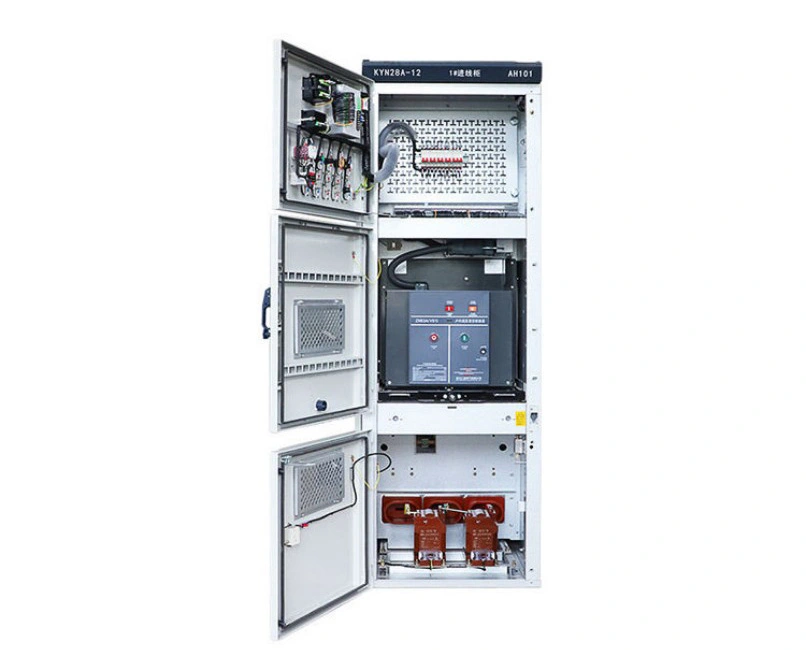

Det er et hybriddesign, der kombinerer et fast panelhus med en aftagelig håndvognsmekanisme til de primære koblingsenheder (såsom vakuumafbrydere, kontaktorer eller VSD'er). Håndkærren kan fysisk rulles ind og ud af panelet, mens samleskinner, kabler og hjælpekomponenter forbliver faste i kabinettet. Dette design er standardiseret under IEC 62271-200 og GB3906 for nominelle spændinger fra 3kV til 40,5kV.

Hvad den kan:

● Styr strømflow: Den tilslutter eller afbryder sikkert højspændingsbelastninger som transformere, motorer og kondensatorbanker.

● Sørg for fejlbeskyttelse: Integrerede beskyttelsesrelæer og afbrydere udløses automatisk ved overbelastning, kortslutning eller jordfejl.

● Aktiver sikker vedligeholdelse: Håndvognen kan trækkes tilbage til en isoleret, jordet position, hvilket skaber en synlig luftspalte – så teknikere kan arbejde på afbryderen uden at afbryde hele samleskinnen.

● Mål og overvåg: Strømtransformatorer, spændingstransformatorer og digitale målere monteret på panelet giver realtidsdata om systemstatus.

● Sikker låsning: Mekaniske og elektriske låse forhindrer menneskelige fejl som at lukke afbryderen, mens vognen er midtvejs, eller adgang til strømførende rum.

Kort sagt, dette håndvognstype faste højspændingspanel-panelomskifter fungerer som gatekeeper for dit højspændingsnetværk – sikkert, fleksibelt og holdbart i mere end 20 års drift.

Produktparametre (specifikation)

Nedenfor er den detaljerede tekniske specifikationstabel for vores håndvognstype faste højspændingspladepanelkoblingsudstyr. Alle værdier refererer til typiske 12kV-modeller; andre spændinger tilgængelige efter anmodning.

Produktfunktion og applikation (Q&A-format)

Q1: Hvad gør håndvognsdesignet bedre end et fuldt fast koblingsudstyr?

A: Håndvognsdesignet gør det muligt at fjerne den primære omskifter (vakuumafbryder) fysisk fra panelet til vedligeholdelse eller udskiftning, mens panelets samleskinner forbliver under strøm. Dette reducerer nedetiden fra timer til minutter. I modsætning hertil kræver fast koblingsudstyr ofte at deaktivere en hel sektion for at få adgang til afbryderen. Vores håndkærretype faste højspændingspladepanelkoblingsudstyr giver dig det bedste fra begge verdener: faste samleskinner for robusthed, plus håndkærreafbrydere for servicevenlighed.

Q2: Hvordan sikrer det operatørsikkerhed under reoler?

A: Vores koblingsudstyr inkluderer fem obligatoriske låse:

1. Afbryderen kan ikke lukkes, medmindre håndkærren er i "drift" (tilsluttet) position.

2. Håndvogn kan ikke flyttes fra "frakoblet" til "tilsluttet", medmindre afbryderen er åben.

3. Jordingskontakt kan kun lukkes, når vognen er i "test/frakoblet" position.

4. Kabelrumsdør kan kun åbnes, når jordingskontakten er lukket.

5. Håndvogn kan ikke indsættes eller trækkes ud, mens afbryderen er lukket. Disse låse er både mekaniske og elektriske - fejlsikre af design.

Spørgsmål 3: Kan koblingsudstyret med fast højspændingstavle med håndvognstype bruges udendørs?

A: Standardkapslingen er IP4X, velegnet til indendørs transformerstationer. Til udendørs applikationer leverer vi ekstra vejrbestandige huse eller IP54-klassificerede kiosker. Mange kunder installerer vores koblingsudstyr i containerbaserede transformerstationer eller små præfabrikerede bygninger i nærheden af ​​vindmølleparker eller solcelleanlæg.

Q4: Hvad er de mest almindelige applikationer til dette koblingsudstyr?

A: Denne håndvognstype faste højspændingsplade-panelkoblingsudstyr er meget udbredt i:

● Strømforsyningsstationer (primær og sekundær distribution).

● Industrielle anlæg (stålværker, cementfabrikker, petrokemikalier) – til motorstyring og transformerbeskyttelse.

● Kommercielle bygninger (hospitaler, datacentre, lufthavne) – hvor høj pålidelighed er påkrævet.

● Vedvarende energi (solparker, vindmølleparker) – som nettilslutningspaneler.

● Minedrift – robust nok til støvede, fugtige miljøer.

● Trækkraftforsyning til jernbane – ved 27,5 kV eller 2×25 kV systemer.

Produktionsdetaljer

1. Indkapslingsmateriale og belægning

● Materiale: 2 mm tyk højkvalitets galvaniseret stålplade (importeret fra Baosteel), foldet af CNC-bukkemaskiner. Dobbeltfoldede kanter øger stivheden.

● Belægning: Epoxy-polyester pulverlakering (minimum 80μm tykkelse) efter sandblæsning til SA 2.5 standard. Farve RAL 7035 (lys grå). Saltspraytest >500 timer – ingen korrosion.

2. Håndvognsmekanisme

● Materiale: Højstyrke nylonruller + rustfri stålskinner.

● Betjening: Indskrunings-/udskruningsskruemekanisme med anti-backlash design. Hver håndkærre er testet for 2000 komplette reolcyklusser.

● Positionsindikatorer: Rød (tilsluttet), grøn (test), gul (frakoblet), synlig fra 5 meters afstand.

3. Skodder (automatiske sikkerhedsbarrierer)

● Når håndkærren trækkes tilbage, dækker fjederbelastede metalskodder automatisk de faste primære kontakter. Dette forhindrer utilsigtet fingerkontakt med strømførende dele. Vores skodder er lavet af 3 mm aluminiumslegering med anti-korrosionsbehandling.

4. Skinnesystem

● Materiale: E-Cu kobber med høj ledningsevne (99,9 % renhed). Forsølvet i alle led.

● Tværsnit: Beregnet til at holde temperaturstigningen under 65K ved mærkestrøm. Til 3150A bruger vi dobbelte samleskinner pr. fase.

● Isolering: Varmekrympbare isoleringsmuffer (orange farve) til faseidentifikation og delvis afladningskontrol.

5. Jordingskontakt

● Type: Hurtigfremstillet, belastningsbrydende, med synlige jordingsblade.

● Betjening: Manuel fjederstøttet mekanisme. Kan lukke på fuld kortslutningsstrøm (50kA én gang).

● Interlock: Eksklusiv mekanisk interlock med håndvognsposition – kan ikke lukke jordkontakten, medmindre håndkærren er i test/frakoblet position.

6. Lavspændingsrum

● Placeret øverst foran (højde 300 mm), fuldstændig adskilt fra højspændingsdele. Indeholder beskyttelsesrelæer (mikroprocessorbaserede), kontrolkontakter, indikationslamper og hjælpesikringer.

● Ledningsføring: Alle sekundære kabler er nummererede, bundtet i flammehæmmende PVC-kanaler og afsluttet på klemrækker med reservekontakter (20 % reservereserveret).

7. Delvis udledningskontrol

● Alle højspændingsledere er afrundede for at eliminere skarpe kanter.

● Hvert panel gennemgår en delvis udladningstest (≤10pC ved 1,1×Ur/√3).

8. Fabrikssamlingsnøjagtighed

● Hvert håndvognstype fast højspændingspanel-panelkoblingsudstyr er samlet på en laserjusteret jig. Håndkærre-til-fikseret kontaktforskydning er <0,5 mm.

● Resultat: Glat reol uden slibning eller kraft – ingen fastkørte håndkærrer selv efter års brug.

Hvorfor vælge Lugao til håndvognstype mellemspændingskoblingsudstyr?

· Projektbaseret teknik: Kabinetlayout, samleskinneklassificering, beskyttelsesrelæskema, CT/VT-konfiguration og kabelindføring kan designes i henhold til enkeltlinjediagrammet.

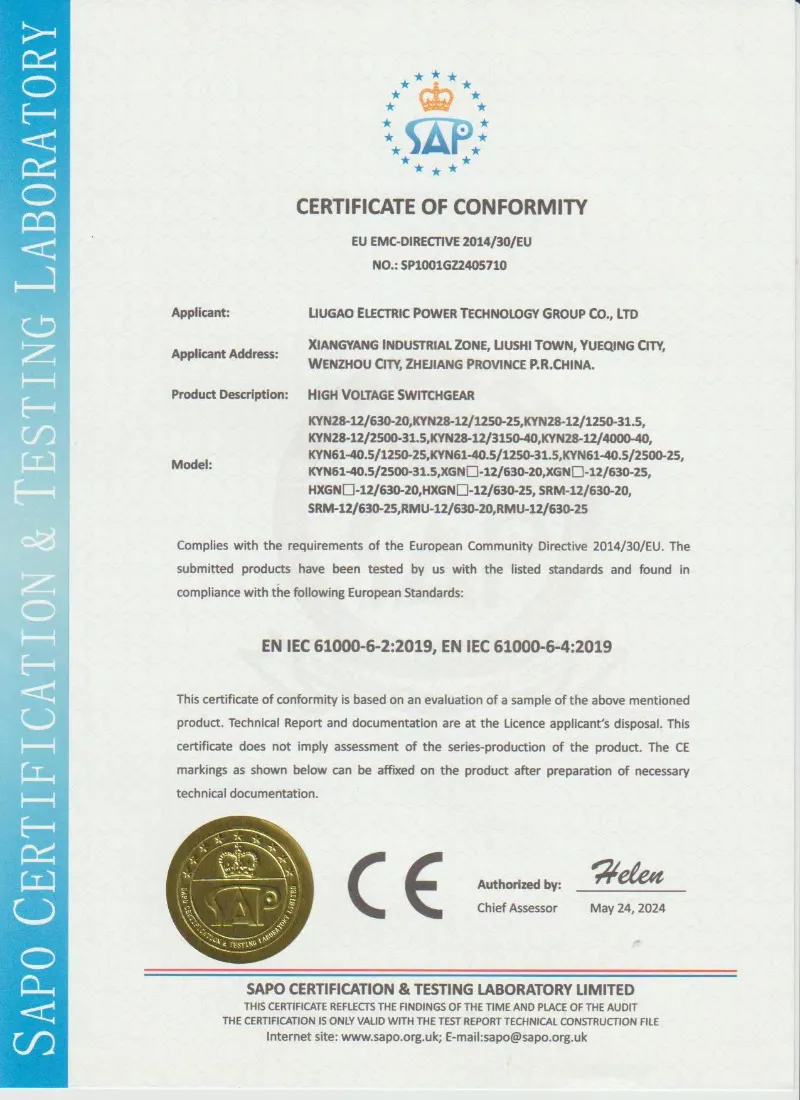

· Standardbaseret fremstilling: Koblingsudstyr kan fremstilles i henhold til IEC 62271-200, GB/T 3906, DL/T 404 og projekttekniske specifikationer.

· Fleksibelt komponentvalg: Lugao VCB, ABB, Siemens, Schneider eller andre specificerede komponentmærker kan konfigureres i henhold til projektets krav.

· Rutinemæssig inspektion før forsendelse: Mekanisk drift, spærrefunktion, ledningsføring, isolering og effekt-frekvensmodstandstest kan udføres før levering i henhold til den tekniske aftale.

· Teknisk dokumentsupport: Generelle arrangementstegninger, enkeltlinjediagrammer, sekundære ledningsdiagrammer, driftsinstruktioner og rutinetestrapporter kan leveres til projektreference.
