Luftkølende epoxyharpiks tør type transformator

Hvad er det?

Luftkølende epoxyharpiks tør type transformator er en fuldstændig oliefri strømkonverteringsenhed, hvor alle høj- og lavspændingsviklinger er fuldt indkapslet i støbt epoxyharpiks under vakuumtryk. I modsætning til konventionelle transformere, der er afhængige af mineralolie eller syntetiske væsker til isolering og køling, bruger denne enhed kun luft som kølemedium - enten naturlig konvektion (AN) eller valgfri tvungen luft (AF). Epoxyharpiksen tjener tredobbelt: primær elektrisk isolering, mekanisk beskyttelse mod fugt og forurenende stoffer og en stiv struktur, der modstår kortslutningskræfter.

Hvad gør det?

Spændingstransformation: Sænker mellemspændingen (6kV, 10kV, 20kV, 35kV) til udnyttelsesspændingerne (208V, 400V, 480V, 690V) til industri-, erhvervs- og boligbelastninger. Alternativt øger spændingen til sammenkobling af vedvarende energinet.

Brandsikker strømdistribution: Leverer elektricitet inde i bygninger, underjordiske parkeringshuse, hospitaler og datacentre, hvor oliefyldte transformere er forbudt i henhold til brandforskrifter. Den selvslukkende epoxy (UL 94 V-0 klassificeret) spreder ikke flammer.

Ren strøm til følsomme belastninger: Giver isolation mellem primære og sekundære kredsløb, filtrerer harmoniske, undertrykker overspændinger og eliminerer jordsløjfer, der forstyrrer medicinsk billedbehandlingsudstyr, CNC-maskiner og laboratorieinstrumenter.

Udendørs og barskt miljø: Med valgfri IP54- eller IP65-kapsling modstår transformatoren regn, sne, støvstorme, saltspray og ekstreme temperaturer fra -30°C til +55°C uden forringelse af ydeevnen.

I det væsentlige er luftkølende epoxyharpiks-tørtypetransformer det foretrukne valg, når sikkerhed, miljøoverholdelse og langsigtet pålidelighed ikke er til forhandling.

Produktparameter (specifikation)

Produktfunktion og applikation (Q&A-format)

Q1: Hvad gør epoxyharpiksisolering overlegen i forhold til åbne sårdesigns?

A: Tre vigtige fordele. For det første fugtimmunitet - epoxy er ikke-hygroskopisk. Air Cooling Epoxy Resin Dry Type Transformer genstarter øjeblikkeligt efter ugers nedlukning i 100 % luftfugtighed, mens åbne enheder kræver forvarmning. For det andet, forureningsbeskyttelse - ledende støv kan ikke trænge ind i faste epoxyoverflader, hvilket eliminerer risiko for sporing og overslag. For det tredje, mekanisk styrke - indkapslede viklinger modstår kortslutningskræfter op til 25× mærkestrøm uden deformation.

Anvendelse: Datacentre — Ingen risiko for støvophobning, støjsvag drift under 55dB og selvslukkende epoxy opfylder NFPA 75-kravene til it-udstyrsrum.

Q2: Hvordan klarer den sig udendørs uden olie?

A: Med IP54/IP65-kapslinger (rustfrit stål, skrånende regntag, labyrintventilatorer) modstår transformatoren regn, støv og saltstænk. Epoxyviklinger modstår korrosion bedre end oliefyldte radiatorer. Til kystområder er 316 kabinetter i rustfrit stål tilgængelige.

Anvendelse: Solfarme og vindmølleparker — Fjerntliggende, ubemandede steder drager fordel af nul olieprøvetagning, ingen lækageinspektioner og ingen brandslukningssystemer. Enheder fungerer uden opsyn i årevis ved ekstreme temperaturer fra -30°C til +55°C.

Q3: Kan den håndtere motorstartstød og overbelastning?

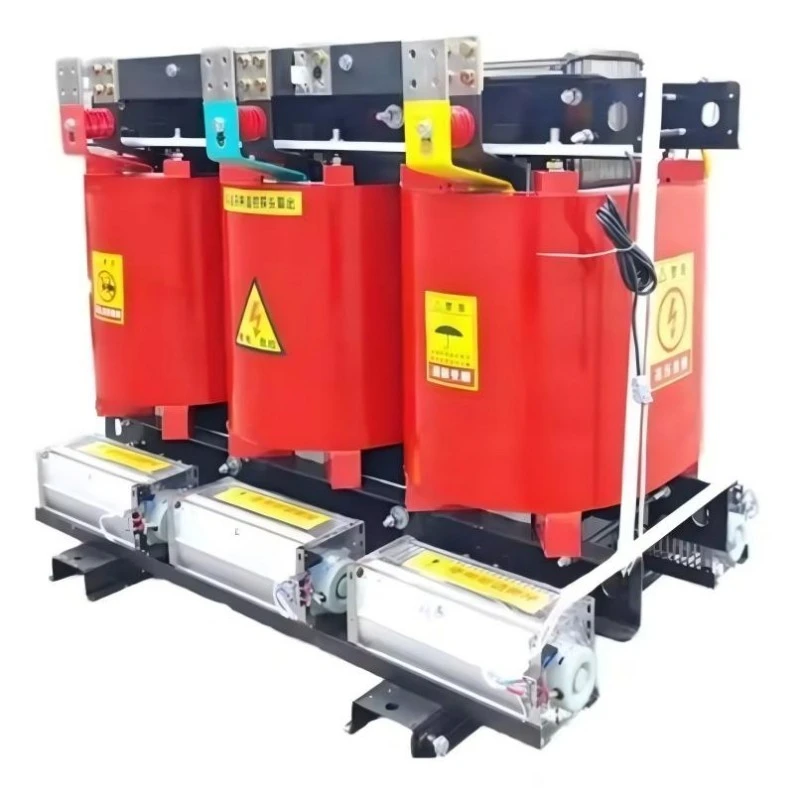

A: Ja. Klasse H (180°C) isolering tillader 110 % kontinuerlig overbelastning under naturlig køling (AN) og 130 % i 30 minutter. Med mulighed for forceret luft (AF) øges kapaciteten med 20-25 % - ventilatorer starter automatisk ved 80°C. For alvorlige cykliske overbelastninger på over 150 %, kontakt vores ingeniører.

Anvendelse: Industriel fremstilling — Automotive samlebånd og stanseanlæg oplever alvorlige belastningsudsving. Lav impedans (4-6%) opretholder spændingsreguleringen inden for ±3%, mens epoxyviklinger modstår vibrationer, der ville knække oliefyldte radiatorsvejsninger.

Q4: Er det virkelig vedligeholdelsesfrit?

A: Kernetransformatoren kræver ingen olieskift, ingen dielektrisk test, ingen filtrering, ingen pakningsudskiftning. Kun tre simple kontroller hver 12.-24. måned: Rengør lameller/ventilatorer med trykluft, drejningsmomentkontroller terminaler, og inspicér kabinettet. Samlet årlig indsats: under to timer af en kvalificeret elektriker.

Produktionsdetaljer — Hvad gør Lugao overlegen i forhold til konkurrenterne

Ofte stillede spørgsmål (Q&A)

Q1: Hvad er den faktiske effektivitet af Air Cooling Epoxy Resin Dry Type Transformer, og nedbrydes den over tid?

A: Effektiviteten ved 75 % belastning (typisk driftspunkt) er 98,7 % for en 1000 kVA enhed, stigende til 99,1 % for en 2500 kVA enhed. Effektiviteten bestemmes af kernetab (konstant, afhænger af siliciumstålkvalitet) og kobbertab (varierer med belastningen i anden). Den vigtigste fordel ved Air Cooling Epoxy Resin Dry Type Transformer er, at effektiviteten ikke forringes over tid, fordi epoxyindkapslingen forhindrer fugtindtrængning, hvilket ville øge tabet. Oliefyldte transformatorer oplever ofte et fald i effektiviteten efter 10-15 år, da olien nedbrydes, og fugtindholdet i papirisoleringen stiger. Vores epoxyenheder opretholder fabrikkens effektivitet i hele 30+ års levetid. Vi leverer garanterede tabsværdier med hver enhed og vil refundere forskellen, hvis felttest viser større tab inden for garantiperioden.

Q2: Hvordan vælger jeg den korrekte kapacitet til min ansøgning?

A: Beregn din samlede tilsluttede belastning i kVA, og anvend derefter diversitetsfaktorer. For kontinuerlige belastninger (belysning, HVAC, servere) skal du bruge 100 % af typeskiltet. Til intermitterende belastninger (motorer, svejsere, elevatorer) skal der bruges 50-70 % afhængig af driftscyklus. Tilføj derefter 20-25% fremtidig udvidelsesmargin. Eksempel: En fabrik med 800kVA kontinuerlig belastning + 400kVA motorbelastning (diversitetsfaktor 0,6 → 240kVA) + 20 % ekspansion = (800+240)×1,2 = 1248kVA → vælg 1250kVA eller 1500kVA. Overdimensionering øger startomkostninger og tab uden belastning; underdimensionering forårsager overophedning og for tidlig fejl. Vores ingeniører giver gratis hjælp til dimensionering - send blot din lastliste og arbejdscyklusser. Til motortunge applikationer anbefaler vi tvungen luftkøling (AF) for at håndtere startstød uden at overskride temperaturstigningsgrænserne.

Q3: Kan transformeren installeres i et begrænset rum som en tunnel eller hvælving?

A: Absolut. DeLuftkølende epoxyharpiks tør type transformatorer ideel til trange rum, fordi det ikke kræver nogen olieinddæmningsboks (sparer 2-3 meters frigang på alle sider). Minimumsafstanden til ventilation er 300 mm på alle sider og 600 mm over. Til tunnelinstallationer tilbyder vi en lavprofilversion, hvor skabshøjden er reduceret med 200 mm (kølespjæld flyttet til siderne i stedet for toppen). Omgivelsestemperaturen i tunneler kan dog blive forhøjet på grund af andet udstyr - vi vil udføre en termisk analyse for at bekræfte tilstrækkelig afkøling. Hvis naturlig konvektion er utilstrækkelig, giver AF (tvungen luft) mulighed med blæsere monteret direkte på kernerammen yderligere køling uden at øge fodaftrykket.
