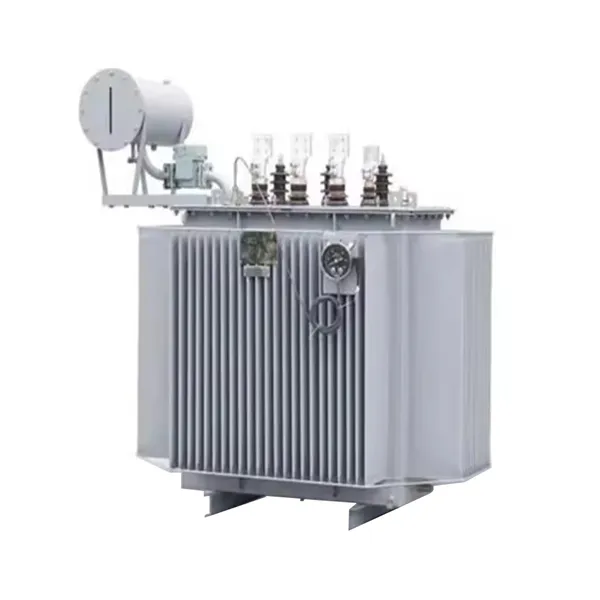

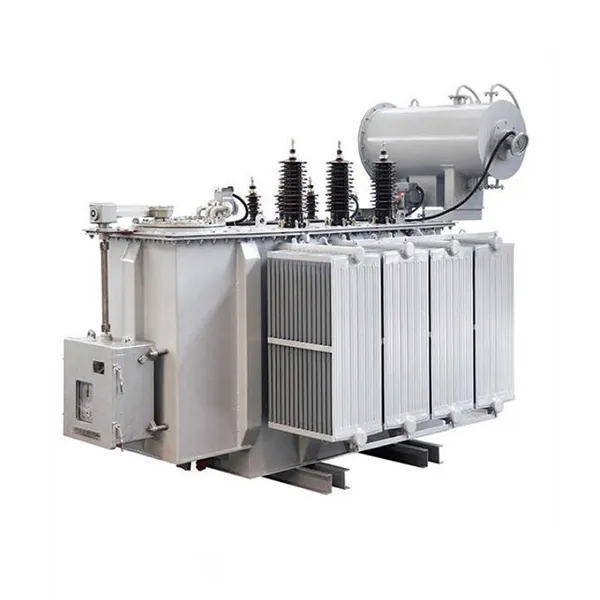

500kva olie nedsænket udendørs højspændingstransformator

Denne trefasede olie-nedsænkede udendørs højspændingstransformator, vurderet til 500 kVA, er designet til at sænke høje spændinger såsom 10 kV eller 35 kV til lave spændingsniveauer som 0,4 kV, hvilket gør den ideel til terminaldistributionssystemer. Transformatoren har en kerne, der er konstrueret af koldvalset kornorienteret siliciumstål med høj permeabilitet, med et trinformet lapledsdesign, der effektivt reducerer hysterese og hvirvelstrømstab. Tabsværdier uden belastning overgår væsentligt nationale standarder.

Både højspændings- og lavspændingsviklinger er lavet af iltfri kobberledere. Lavspændingsviklingen vedtager en folieviklet konfiguration med langsgående oliekanaler, hvilket væsentligt forbedrer mekanisk styrke og kortslutningsmodstandsevne. Det fuldt forseglede korrugerede tankdesign giver fremragende varmeafledning, mens den automatisk kompenserer for ændringer i olievolumen. Dette design forhindrer kontakt mellem den isolerende olie og den omgivende luft, hvilket eliminerer olieoxidation og fugtindtrængning, hvilket forlænger levetiden.

Den olienedsænkede transformator understøtter flere tappeområder (±5 %, ±2×2,5 %) for at imødekomme netspændingsudsving. Dens kompakte, robuste konstruktion passer til stangmonterede, platforme eller udendørs installationer på jorden, hvilket sikrer pålidelig ydeevne på tværs af forskellige klimatiske forhold.

Produktparameter (specifikation)

Produktfunktion og applikation

Nøglefunktioner

Høj energieffektivitet: Udnytter siliciumstål med høj permeabilitet og en optimeret kernestruktur, hvilket reducerer belastningstab med over 15 % sammenlignet med konventionelle produkter, hvilket giver målbare energibesparelser i løbet af udstyrets levetid.

Fuldt forseglet konstruktion: Bølgeformet tankdesign eliminerer behovet for en konservator, hvilket forhindrer olieoxidation og fugtabsorption, hvilket muliggør vedligeholdelsesfri drift.

Overlegen vejrbestandighed: Fungerer pålideligt i omgivende temperaturer fra -25°C til +40°C og i højder op til 1000 meter. IP54 beskyttelse sikrer modstand mod støv og regn.

Høj kortslutningsmodstandsevne: Vindingerne er mekanisk forstærket med et robust spændesystem, der har bestået kortslutningsstødtests for at sikre sikkerhed under netfejl.

Fleksibel installation: Kompakte dimensioner understøtter stangmonteret, platforms- eller jordnær installation, tilpasset både bymæssige og landlige begrænsninger.

Hovedapplikationsscenarier

Urban Power Distribution Networks: Velegnet til boligområder, kommercielle distrikter og industriparker, hvor pålidelig terminaldistribution er påkrævet.

Industrielle faciliteter: Giver stabil lavspændingsstrøm til produktionsanlæg, forarbejdningslinjer og tunge maskiner og håndterer fluktuerende belastninger med lethed.

Vedvarende energiprojekter: Udbredt i solcelle- og vindenergiproduktionssystemer til step-up eller distributionsapplikationer, med stærk tilpasningsevne til udendørs miljøer.

Infrastrukturkonstruktion: Indsat i lufthavne, undergrundssystemer, hospitaler og datacentre, hvor høj strømforsyningssikkerhed er afgørende.

Midlertidig strømforsyning og nødstrømforsyning: Kompakt og transportabelt design gør den ideel til midlertidige understationer eller nødreparationsscenarier.

Produktionsdetaljer

Kernemateriale og fremstillingsproces

Kernen er fremstillet ved hjælp af koldvalset kornorienteret siliciumstål med høj permeabilitet med et 45° trinformet lapledsdesign. Kernelamineringer er præcisionsklippede og stables automatisk for at sikre tætte samlinger og ensartede magnetiske baner. Kernen er sikkert bundet med semi-tør glastape, hvilket minimerer vibrationer og støj, samtidig med at belastningstab reduceres.

Viklede struktur

Både højspændings- og lavspændingsviklinger er viklet ved hjælp af iltfri kobberledere, hvilket giver høj elektrisk ledningsevne og lave modstandstab. Lavspændingsviklingen vedtager en folieviklet konfiguration med ensartet mellemlagsisolering og langsgående oliekanaler, hvilket væsentligt forbedrer mekanisk styrke og kortslutningsmodstandsevne.

Isolering og kølesystem

Mineralsk isoleringsolie af høj kvalitet tjener både som et dielektrisk medium og kølemiddel, hvilket giver fremragende kemisk stabilitet og dielektrisk styrke. Olie-papir-isoleringssystemet gennemgår strenge vakuumtørrings- og oliepåfyldningsprocesser for at eliminere resterende fugt og luftbobler, hvilket sikrer delvis afladningsstartspænding langt over standardkravene.

Tank og tætningsstruktur

Tanken har et korrugeret paneldesign, der giver både varmeafledning og termisk ekspansionskompensation, hvilket eliminerer behovet for en ekstern konservator. Den fuldt forseglede struktur forhindrer olieoxidation og fugtindtrængning, hvilket sikrer vedligeholdelsesfri drift i hele transformatorens levetid. En overtryksventil og oliestandsmåler leveres som standard sikkerhedsfunktioner.

Kvalitets- og testsikring

hver olie nedsænket udendørs højspændingstransformator gennemgår omfattende rutine- og typetests før levering, herunder målinger af tomgangstab og lasttabsmålinger, kortslutningsimpedanstest, induceret overspændingsmodstandstest, delvis afladningstest og lynimpulstest. Alle nøglepræstationsindikatorer overstiger kravene i både nationale standarder og IEC-specifikationer, hvilket sikrer langsigtet stabil drift under komplekse feltforhold.

Spørgsmål og svar: Nøgleproduktindsigt

Q1: Hvad er en 500kVA olie nedsænket udendørs højspændingstransformator, og hvor bruges den?

A: Denne transformer sænker høje spændinger såsom 10kV eller 35kV til lave spændingsniveauer som 0,4kV, med en kapacitet på 500kVA. Det er meget brugt i bydistributionsnetværk, industriparker, vedvarende energiprojekter og infrastrukturapplikationer, hvor udendørs installation og langsigtet pålidelighed er afgørende.

Q2: Hvad gør denne transformer energieffektiv?

A: Energieffektivitet opnås gennem brugen af ​​højpermeabilitet kornorienteret siliciumstål og et optimeret kernefugedesign. Disse funktioner reducerer tomgangstab med mere end 15 % sammenlignet med konventionelle produkter, hvilket fører til betydelige elbesparelser i løbet af transformatorens levetid.

Q3: Hvad er fordelene ved den fuldt forseglede konstruktion?

A: Den fuldt forseglede korrugerede tank eliminerer behovet for en konservator og udluftningssystem. Det forhindrer isoleringsolien i at komme i kontakt med atmosfærisk luft og undgår oxidation og fugtoptagelse. Dette reducerer vedligeholdelsesbehovet og forlænger levetiden for både olien og transformeren.

Q4: Hvordan fungerer denne transformer under kortslutningsforhold?

A: Den 500 kVA olienedsænkede udendørs højspændingstransformator er designet med en mekanisk forstærket viklingsstruktur og et robust spændesystem. Den har med succes bestået kortslutningsstødtest på nationalt anerkendte testlaboratorier, hvilket sikrer pålidelig ydeevne og sikkerhed under netfejl.

Q5: Hvilken garanti og eftersalgssupport ydes?

A: Vi tilbyder en 5-års garanti, der dækker fabrikationsfejl ved normal brug. Livsvarig teknisk support og reservedele er tilgængelig. I tilfælde af fejl svarer vi inden for en time efter meddelelsen og sender teknisk personale inden for 24 timer indenlandsk. Transformatoren er designet til en levetid på ikke mindre end 30 år.

Hvorfor vælge Lugao Power?

Certificering og kvalitetssikring

ISO 9001:2008 kvalitetsstyringssystem certificeret

CE mærket

Typetestrapporter fra National Transformer Quality Supervision and Testing Center

100 % rutinetest før levering: tab uden belastning, belastningstab, kortslutningsimpedans, induceret overspænding, delvis afladning, lynimpuls og mere

Pakning og levering

Emballage: Trækasse eller vejrbestandig indpakket emballage velegnet til sø-, land- eller jernbanetransport

Forsendelsestilstand: Oliefyldt, forseglet, ledsaget af fabrikstestrapporter, instruktionsmanualer og installationstegninger

Standardtilbehør: Olieniveaumåler, overtryksventil, drejetermometer, bøsninger, jordingsbolte og komplet hardwaresæt

Forpligtelse til eftersalgsservice

5-års garanti: Gratis reparation eller udskiftning for kvalitetsproblemer, der opstår under normal brug efter idriftsættelse.

Livsvarig servicesupport: Teknisk assistance og tilgængelighed af reservedele gennem hele produktets livscyklus.

30-års designlevetid: Bygget med materialer af høj kvalitet for at sikre langsigtet pålidelighed.

Nødberedskab: Svar inden for en time efter fejlmeddelelse; indenlandsk service på stedet inden for 24 timer.
