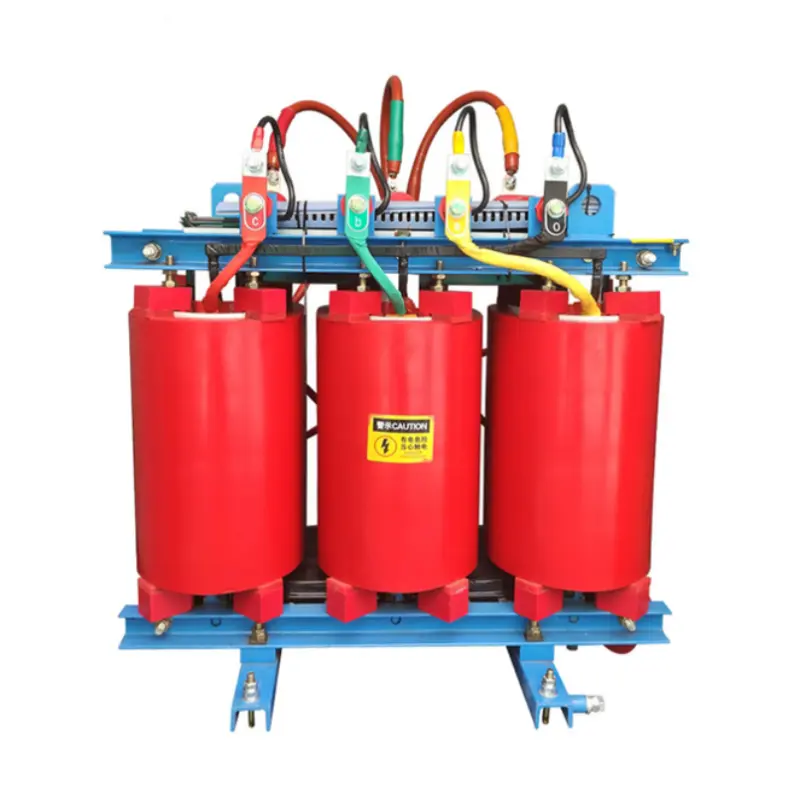

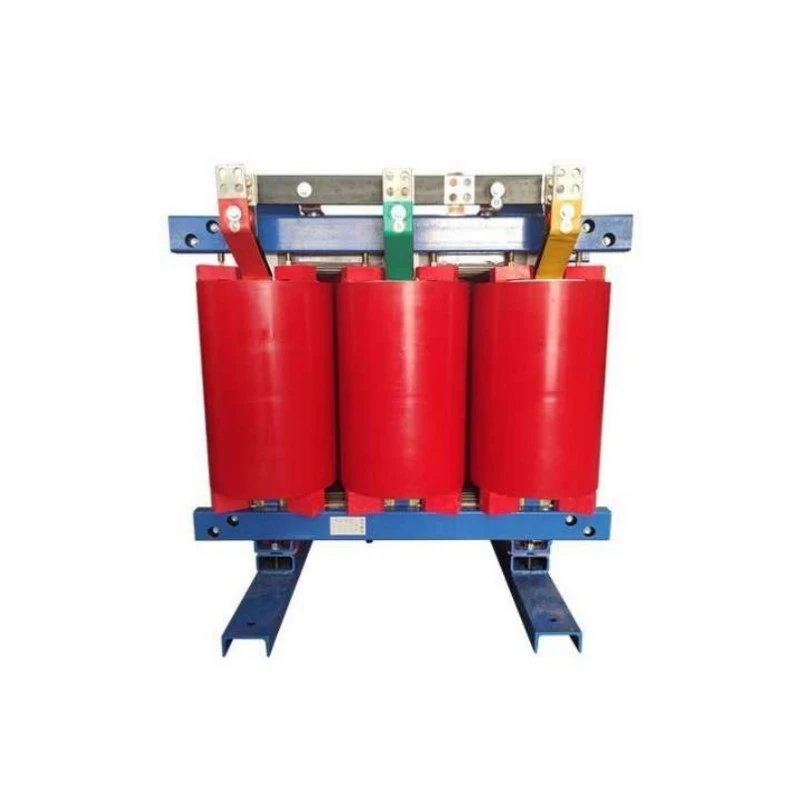

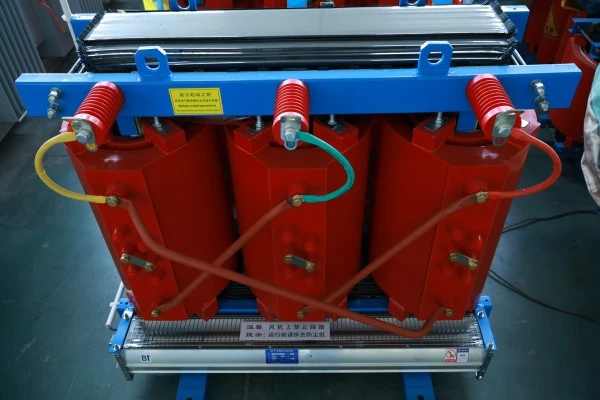

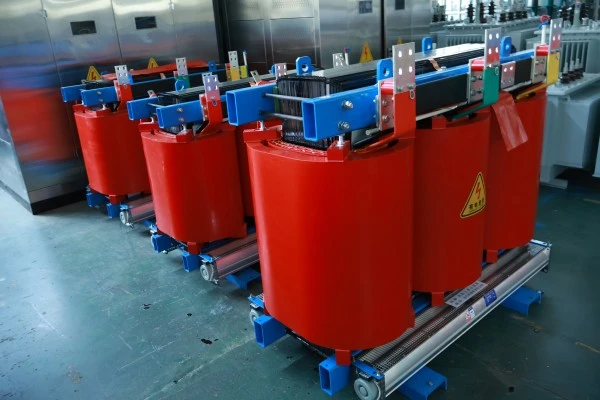

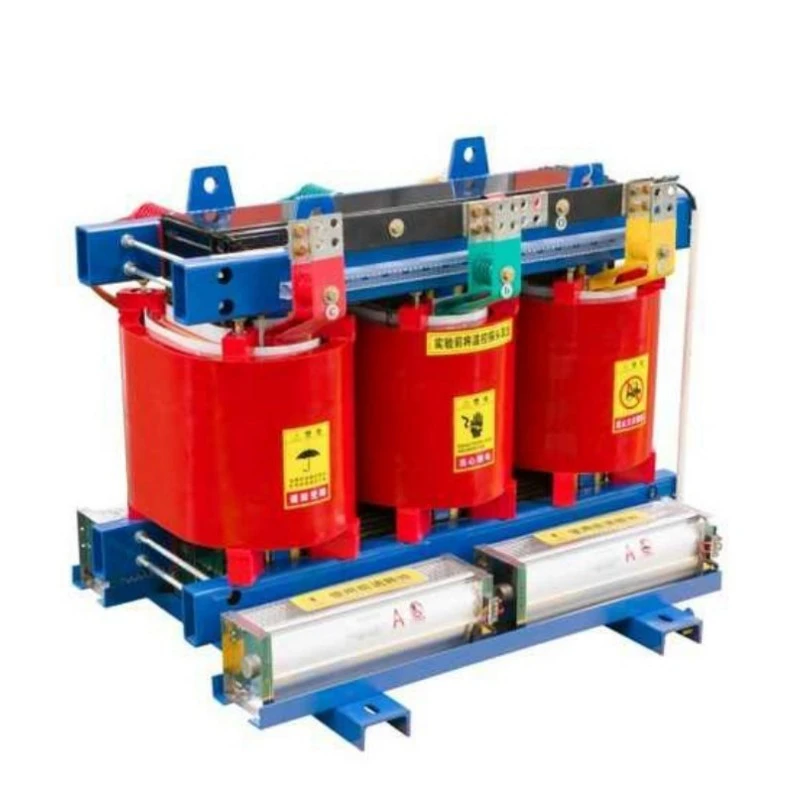

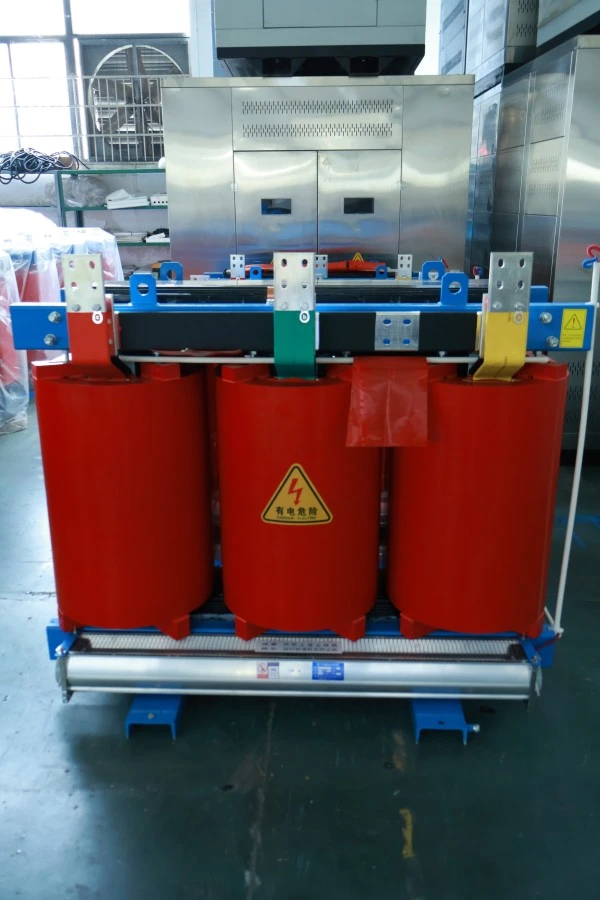

SCB13 Kobbervikling tør Type Power Transformer

Hvad er det?

SCB13-serien er en trefaset, harpiksstøbt isoleret, kobberviklettør-type krafttransformer. I betegnelsen står "SC" for støbt harpiks (epoxyharpiks vakuumstøbt), "B" angiver folieviklinger, og "13" repræsenterer ydeevneniveauet, hvilket betyder, at dets tabsværdier opfylder niveau 1 energieffektivitetskravene i den nationale standard GB 20052-2020. Det ledende kernemateriale er iltfrit kobber med høj renhed, ikke aluminium eller kobberbeklædt aluminium.

Hvad gør det?

1. Spændingskonvertering: Konverterer højspænding (10kV, 35kV) til lavspænding (400V, 690V) eller øger efter behov, hvilket opfylder spændingskravene for forskelligt udstyr.

2. Strømfordeling: Som kerneenheden i et distributionssystem leverer det sikkert strøm til flere belastninger såsom industrianlæg, kommercielle komplekser, højhuse og vindmølleparker.

3. Sikker strømforsyning: På grund af dens ikke-brændbare epoxyharpiks faste isolering vil den ikke sprøjte olie eller antænde selv i tilfælde af interne fejl, hvilket gør den særligt velegnet til indendørs installationer eller steder med strenge brandsikkerhedskrav.

4. Stille drift: Driftsstøj er væsentligt lavere end traditionelle olie-nedsænkede transformere, hvilket gør den velegnet til boligområder, hospitaler, kontorbygninger og andre støjfølsomme miljøer.

Kort sagt, SCB13 Copper Winding Dry Type Power Transformer er en moderne strømfordelingskerneenhed, der integrerer høj energieffektivitet, kobberkerne, lav støj og flammehæmmende sikkerhed.

Produktfordele

Sammenlignet med almindelige transformatorer af tør type tilbyder dette produkt fem kernefordele:

Helkobberviklinger, fremragende ledningsevne:Alle høj- og lavspændingsviklinger er viklet ved hjælp af iltfri kobberstangtrukne emaljeret rektangulær kobbertråd eller kobberfolie. Kobbers resistivitet (ca. 0,0172 Ω·mm²/m) er meget lavere end aluminiums (ca. 0,0283 Ω·mm²/m). Derfor har kobberviklinger med samme tværsnit lavere modstand, mindre varmeudvikling og højere effektkonverteringseffektivitet. Elomkostningerne, der spares ved langsigtet drift, overstiger langt den oprindelige investeringsforskel.

Niveau 1 energieffektivitet, i overensstemmelse med national Dual-Carbon-strategi:SCB13-tabsniveauet er strengt designet til at opfylde nationale niveau 1 energieffektivitetsstandarder. Tomgangstab er omkring 10 % lavere end SCB12, og lasttab er over 5 % lavere. For en 1000kVA transformer, der kører 8.000 timer om året, sparer dette over 10.000 yuan årligt i elomkostninger, hvilket genvinder prisforskellen sammenlignet med standard transformere inden for 3-5 år.

Vakuumstøbning af epoxyharpiks, pålidelig isolering:Vindingerne støbes og hærdes med importeret Huntsman (eller tilsvarende kvalitet) epoxyharpiks under vakuum, hvilket helt fjerner luftbobler. Det hærdede isoleringslag har høj mekanisk styrke, termisk stødbestandighed, revnebestandighed og fugt-/snavsbeskyttelse. Delvis udledning kontrolleres under 5pC, langt bedre end nationale standarder.

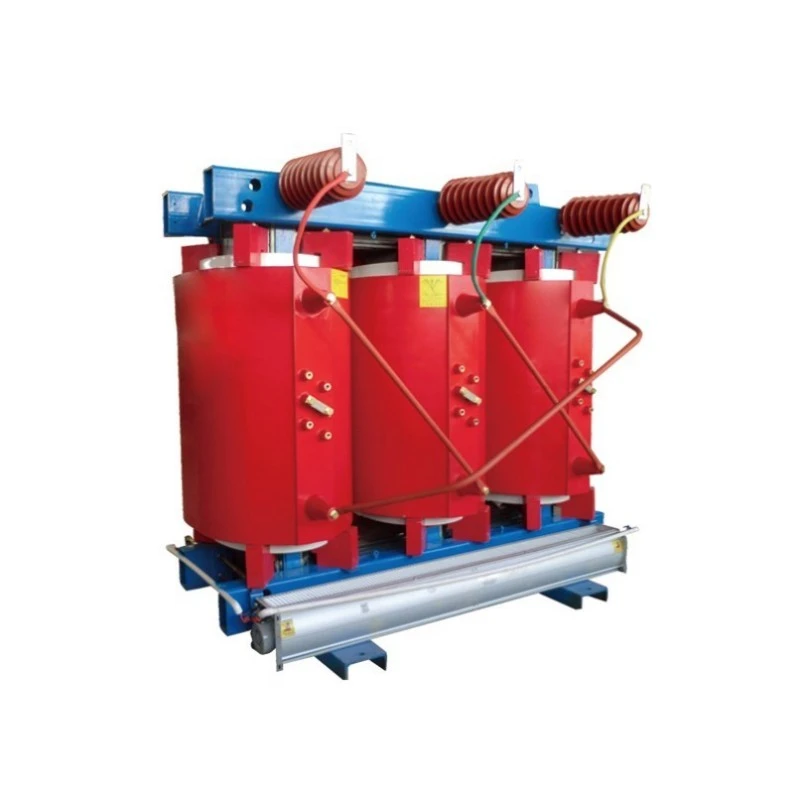

Stærk overbelastningskapacitet, tilpasser sig fluktuerende belastninger:Under naturlig afkøling kan den fungere langsigtet ved 10% overbelastning; med tvungen luftkøling (ventilatorer installeret), kan udgangskapaciteten stige til over 120 % af den nominelle værdi. Til sæsonbestemte belastningstoppe (f.eks. brug af klimaanlæg om sommeren), er der ikke behov for nogen øjeblikkelig kapacitetsforøgelse.

Fugtsikker og kontamineringsbestandig, stærk miljøtilpasningsevne:Epoxyharpiksstøbte viklingsoverfladen er glat, tæt og ikke-hygroskopisk. Selv efter nedlukning i miljøer med 100 % relativ fugtighed, kan den starte direkte ved fuld belastning uden forvarmning. Særligt velegnet til fugtige eller ætsende miljøer såsom underjordiske distributionsrum, kystnære områder med høj saltsprøjtning og kemiske anlæg.

Produktegenskaber

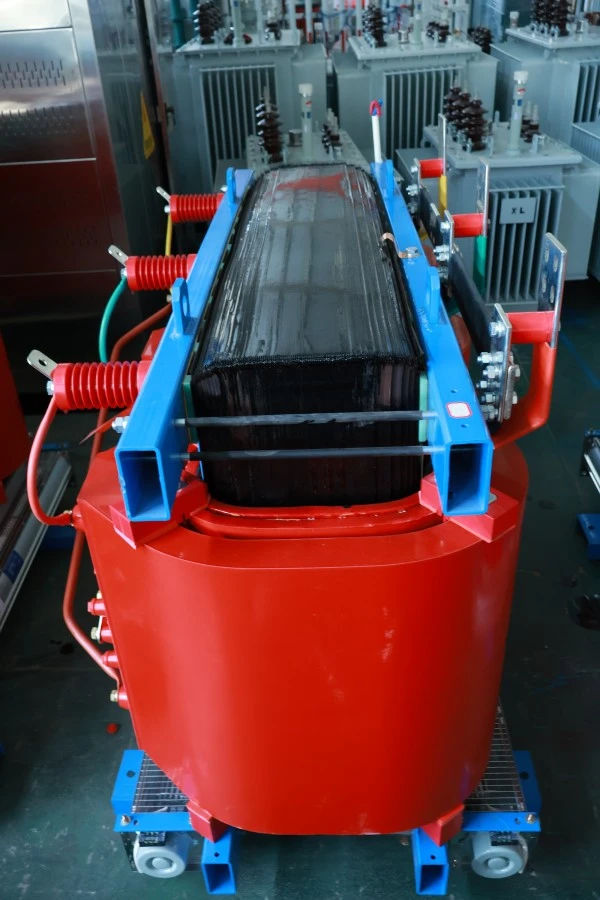

Kernestruktur: Bruger 45° fuldt geringet step-lap lamineringsteknologi med kernelemmer og åg fastspændt af højstyrke bindestropper eller plader. Anvendelsen af ​​højpermeabilitet kornorienteret siliciumstål (B30R090 eller højere kvalitet) minimerer både hysterese og hvirvelstrømstab.

Lavspændingsviklinger: Viklet med kobberfolie, fastgjort i enderne med resin-enderinge. Kobberfoliens bredde er lig med viklingshøjden, hvilket giver ensartet aksial ampere-drejningsfordeling og ekstrem høj modstand mod kortslutning af elektromagnetiske kræfter. Lagisolering bruger præ-imprægneret DMD-materiale.

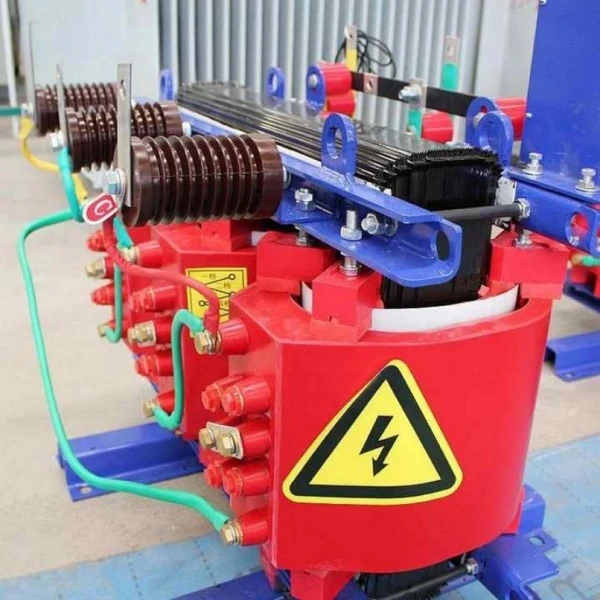

Højspændingsviklinger: Viklet i lagdelte segmenter ved hjælp af klasse H emaljeret rektangulær kobbertråd, med harpiksstøbt mellem hvert lag, hvilket danner en robust glasfiberforstærket epoxyharpikskompositisolering. Haner føres ud fra midten af ​​viklingen for at forbedre impulsspændingsfordelingen.

Temperaturkontrol og beskyttelsessystem: Hver fasevikling har forudindlejrede PT100 platin RTD'er til real-time hot spot temperaturovervågning. Den medfølgende intelligente temperaturregulator har: digitalt spoletemperaturdisplay, overtemperaturalarm (justerbart sætpunkt), overtemperaturudkobling og automatisk blæserstart/stop (hvis tvungen luftkøling er installeret som ekstraudstyr).

Indkapslingsmuligheder: Valgfri IP20 (faste genstande), IP23 (lodret dryppende vand) eller IP40 (små partikler) beskyttelsesklassificeringer, lavet af rustfrit stål, aluminiumslegering eller pulverlakeret koldvalset stål. Skab har ventilationsåbninger og sammenlåste dørlåse.

Tilslutning og installation: Højspændingssiden bruger silikonegummi fuldt skærmede/fuldisolerende kabelterminaler eller konventionelle terminaler; lavspændingssiden bruger fortinnede kobberskinner. Transformatorbunden er udstyret med en kanalstålbund og ruller for nem positionering og bevægelse.

Produktanvendelse

SCB13 Copper Winding Dry Type Power Transformer er ideel til følgende scenarier:

Højhuse og kommercielle centre: Installeret i kælder- eller udstyrsgulvsfordelingsrum, strømforsynende elevatorer, HVAC, belysning og brandsikringssystemer. Dens ikke-brændbare egenskaber opfylder bygningsbrandregler, og lav støj forstyrrer ikke beboerne ovenpå.

Industri- og minevirksomheder: Strømdistributionssystemer i automobilfabrikker, elektroniske komponentfabrikker og præcisionsbearbejdningsværksteder. Helt kobberviklinger modstår strømstød fra hyppige motorstarter/stop, hvilket giver god spændingsstabilitet.

Vedvarende energi: Step-up netforbindelse til distribuerede PV-kraftværker, hjælpestrømtransformere til vindmølleparker, isolationstransformere til energilagringssystemer. Høj energieffektivitet reducerer energiomdannelsestab.

Transportinfrastruktur: Stationsservicetransformatorer til undergrundsstationer, strømforsyninger til højhastighedsjernbanesignalbygninger, lufthavnsterminalers strømdistributionscentre, havnestrømsystemer. Fugtbestandighed og kortslutningsmodstandsevne opfylder de høje pålidelighedskrav til jernbanetransport.

Datacentre og kommunikationsbasestationer: Giver ren, stabil strøm til servere, switches og UPS-systemer. Stille drift (typisk under 55dB) forstyrrer ikke datacenterpersonalet.

Produktionsdetaljer

Lavspændings kobberfolieviklingsproces

Lavspændingsviklinger vikles ved hjælp af kobberfolie i fuld bredde på specialiserede folieviklemaskiner. Kobberfoliekanter er afrundede for at forhindre coronaudledning. Ved hver omgang placeres DMD præ-imprægneret isoleringspapir automatisk mellem lagene, og online spændingskontrol sikrer, at kobberfolien er tæt viklet. Efter afslutning af viklingen placeres hele samlingen i en form til epoxyharpiksvakuumstøbning, der danner en monolitisk, hulrumsfri struktur. Denne proces forbedrer kortslutningsmodstandsevnen for lavspændingsviklinger med over 30 % sammenlignet med trådviklede strukturer.

Højspændingssegmenteret lagvikling

Højspændingsviklinger er opdelt i 4-6 segmenter (pandekager), med hvert segment yderligere opdelt i 2-4 lag. Kanaler (eller luftkanaler) mellem segmenter forbedrer varmeafledningen, mens lagdeling reducerer mellemlagsspændingen. Tap er taget fra specifikke drejninger af specifikke segmenter og markeret med forskellige farvede ledninger. Alle forbindelser bruger argonbuesvejsning eller koldtrykssvejsning for at sikre minimal kontaktmodstand.

Core Noise Reduction Treatment

Efter færdiggørelse af kernelamineringen er hele kernen vakuumtrykimprægneret med en specielt formuleret støjdæmpende isolerende lak, der dæmper mikrovibrationer mellem siliciumstålplader og mellem plader og spændedele. Højtemperatur silikonegummipuder placeres mellem kerne og viklinger og mellem viklinger og spændedele. Med disse behandlinger kan støj uden belastning holdes under 55dB (for 315kVA og derunder), hvilket kan sammenlignes med brummen i et husholdningskøleskab.

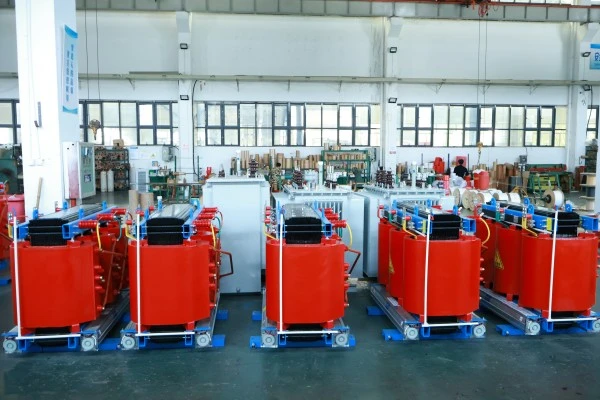

Omfattende fabrikstest

Hver SCB13 kobberviklingstørre type krafttransformer gennemgår følgende tests, før de forlader fabrikken: måling af viklingsmodstand; spændingsforholdsmåling og vektorgruppeverifikation; måling af kortslutningsimpedans og belastningstab; måling af tomgangsstrøm og tomgangstab; isolationsmodstand og dielektrisk dissipationsfaktormåling; påført spænding modstå test; induceret spændingsmodstandstest; delvis udledningsmåling. Testdata registreres automatisk, og en fabrikstestrapport leveres sammen med forsendelsen.

Produktparameter (specifikation)

Emballage og eftersalg

Emballeringsmetode

1. Transformerhus omviklet med vandtæt PE-film, kritiske områder dækket med blød beskyttende polstring.

2. Pakket i robuste krydsfinerkasser i eksportkvalitet med pallebund til gaffeltruckhåndtering.

3. Indersiden af ​​kasser fyldt med ekspanderet polyurethan eller honeycomb pap polstring for at forhindre transport vibrationsskader.

4. Tydelige markeringer på ydersiden: tyngdepunkt, løftepunkter, fugttæt, tipper ikke.

Eftersalgsservice

1. Gratis garantiperiode: 12 måneder fra afsendelsesdatoen.

2. Enhver fejl forårsaget af design-, materiale- eller fabrikationsfejl i garantiperioden vil blive repareret eller erstattet gratis af vores virksomhed (inklusive rimelige transportomkostninger).
