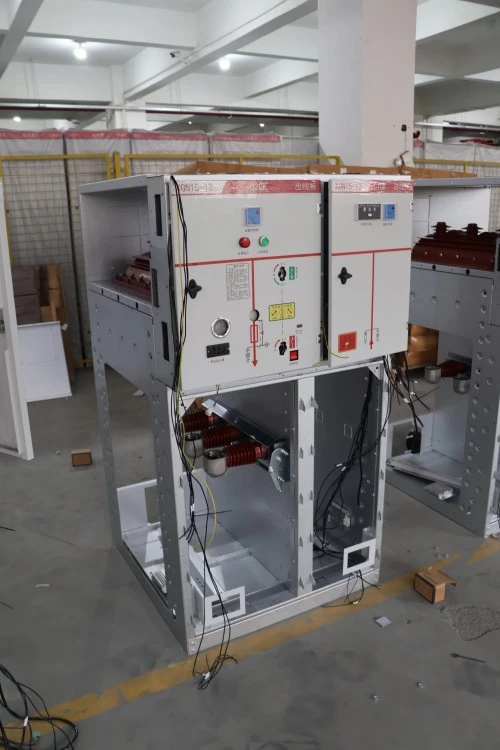

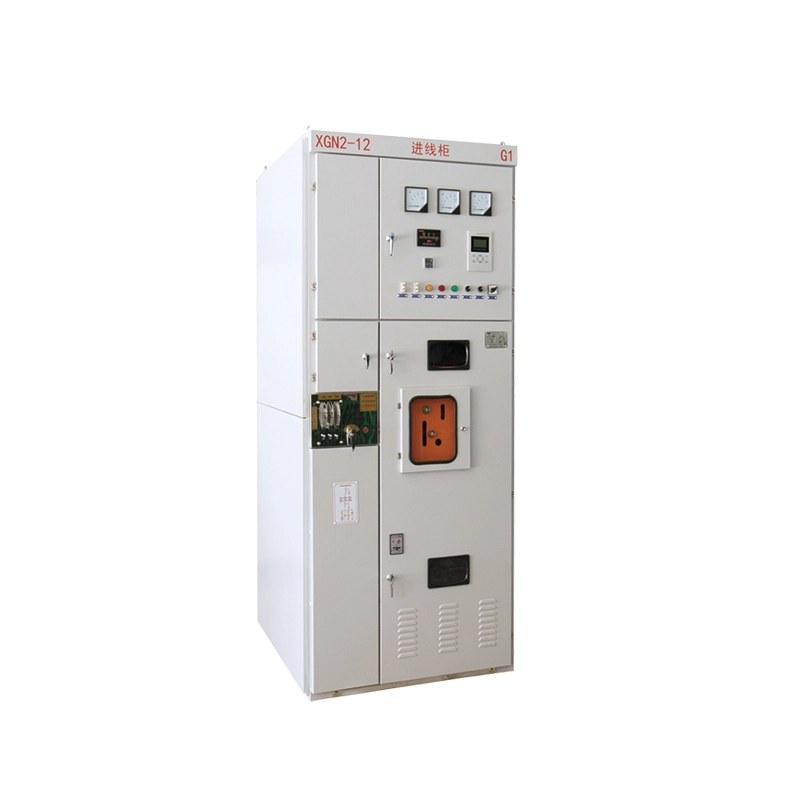

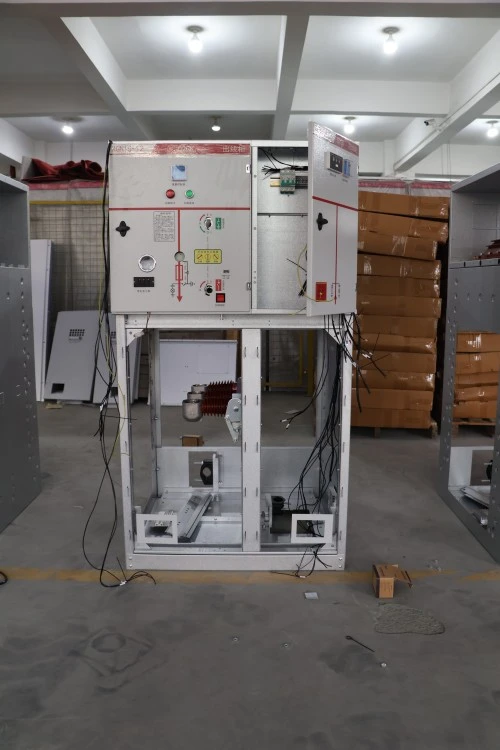

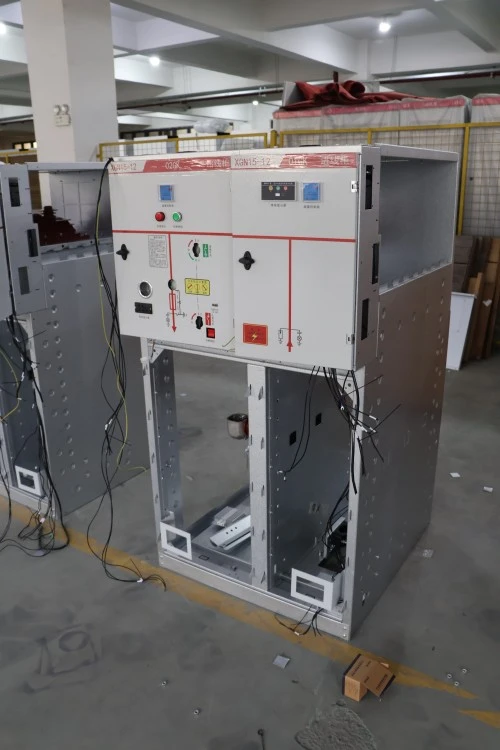

XGN Box-type Fast Type højspændingskoblingsudstyr

Hvad er dette udstyr?

XGN Box-type fast type højspændingskobling (XGN står for "Box-type fixed type") er en metalindkapslet,indendørs højspændingsanlægforsamling. Den bruges primært i trefasede vekselstrømssystemer med nominelle spændinger på 6kV, 10kV, 20kV eller 35kV og en nominel frekvens på 50/60Hz.

Hvad gør det?

Dette udstyr bruges til at modtage og distribuere elektrisk energi samt til styring, beskyttelse og overvågning af elledninger og transformere. I modsætning til koblingsudstyr af udtrækstypen, bruger XGN Box-type fast type højspændingsanlæg fastmonterede afbrydere og afbryderkontakter med synlige isolationsgab, hvilket gør det mere stift, omkostningseffektivt og lettere at vedligeholde i mange mellemstore industrielle og kommercielle applikationer.

Modelkodeopdeling:

XGN – Box-type Fast type indendørs Metal-indkapslet

Box-type – Fuldt lukket metalhus

Fast type – Fast installation af hovedafbryderkomponenter

Typiske applikationer:

Strømfordelingsrum på fabrikker, boligkomplekser, indkøbscentre, hospitaler, datacentre og vedvarende energistationer.

Produktbeskrivelse

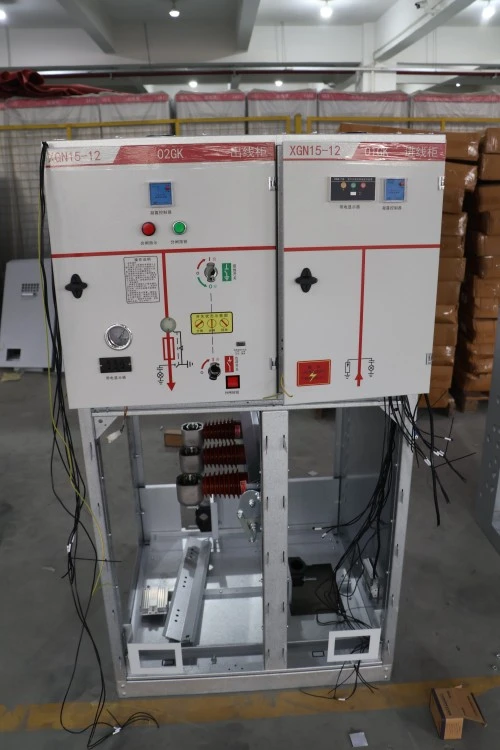

XGN Box-type fast type højspændingskoblingsudstyr er en standardiseret, økonomisk og yderst pålidelig koblingsudstyrsløsning. Dens kernestruktur inkluderer en fastmonteret vakuumafbryder, en tre-positions isoleringsafbryder, strømtransformatorer, spændingstransformatorer og en omfattende sammenlåsningsmekanisme. Kabinettet er lavet af koldvalset stål eller rustfrit stål af høj kvalitet, belagt med elektrostatisk pulver for fremragende korrosionsbestandighed.

Vigtige elektriske parametre: nominel spænding 12kV (24kV/40,5kV valgfri), mærkestrøm op til 3150A, kortslutning modstår strøm op til 40kA. Dekoblingsudstyroverholder fuldt ud GB3906 og IEC62271-200 standarder.

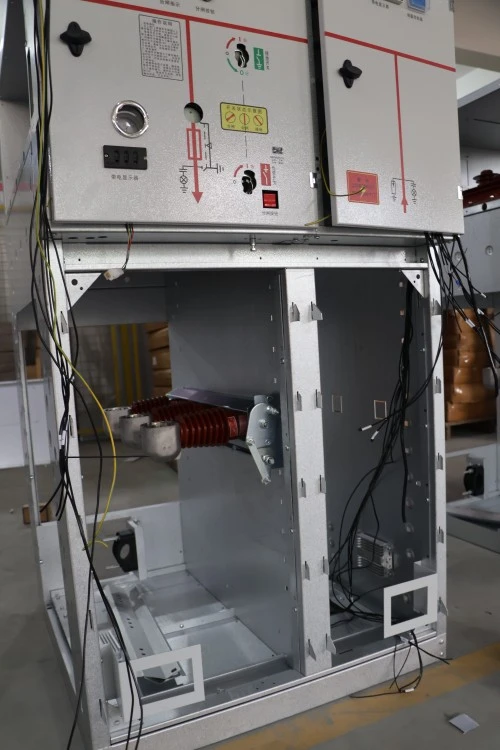

Dens kompakte design (typisk bredde 800 mm, dybde 900 mm, højde 2200 mm) sparer værdifuld gulvplads. Alle højspændingsrum er helt lukkede og låste, hvilket sikrer sikker drift. Frontpanelet inkluderer klare mimikdiagrammer, indikationslamper og nødudløsningsknapper.

XGN Box-type fast type højspændingsanlæg er især velegnet til projekter, hvor enkel betjening, lave forudgående omkostninger og nem vedligeholdelse prioriteres frem for konfigurationsmuligheder.

Produktparameter (specifikation)

Produktfunktion og anvendelse

Nøglefunktioner

1. Enkelhed af fast type – Lavere fejlfrekvens

Ingen komplicerede bevægelige skinnestrukturer. XGN Box-type fast type højspændingsafbryderudstyr bruger boltede eller direkte kontaktforbindelser, hvilket i høj grad reducerer risikoen for mekaniske fejl.

2. Synlige afbryd kontakter – sikkert til lockout/tagout

Afbryderkontakten giver tydeligt synlige kontaktpositioner. Operatører kan visuelt bekræfte kredsløbsadskillelse før vedligeholdelse - en kritisk sikkerhedsfordel i forhold til ældre olie- eller mini-type gear.

3. Kompakt og pladsbesparende

Bredde så lav som 600 mm for 12kV versioner. Ideel til eftermontering i transformerstationer med begrænset plads.

4. Fuldt aflåst – Forhindrer fejlbetjening

Mekaniske og elektriske aflåsninger mellem afbryder, skilleafbryder og frontdæksel overholder kravene til "fem-forebyggelse".

5. Kan tilpasses barske miljøer

Anti-kondensvarmere og IP4X frontkapsling sikrer pålidelig drift i fugtige eller støvede omgivelser.

Anvendelsesområder

● Industrielle anlæg – strømforsyning til produktionslinjer

● Kommercielle komplekser – hovedfordelingsrum

● Datacentre – backup-strømskift

● Vind-/solkraftværker – opsamling af mellemspænding

● Hospitaler – dobbelt strømskifte med fast gear

Spørgsmål og svar

Q: Hvad er forskellen mellem dit XGN Box-type fast type højspændingskobling og en udtrækstype (som KYN)?

A: Godt spørgsmål. XGN Box-type fast type højspændingskoblingsudstyr har fastmonterede afbrydere. Du kan ikke "rulle ud" afbryderen, men du får en mere stiv struktur, lavere forudgående omkostninger og enklere vedligeholdelse. Til applikationer, hvor redundans med høj tilgængelighed ikke er kritisk (f.eks. mindre end 500 operationer om året), er den faste type mere økonomisk og pålidelig.

døren.

Produktionsdetaljer

1. Fremstilling af kabinetter

Koldvalset stålplade (≥2 mm tyk) eller 304 rustfrit stål

Bukning, svejsning og overfladebehandling i huset

Elektrostatisk pulverlakering (tykkelse ≥60μm, saltspraytest ≥240h)

2. Kernekomponenter

Fastmonteret vakuumafbryder (mærke: Lugao / valgfri Siemens, ABB)

Tre-positions adskillelseskontakt med synlig brud

Kobberskinne (fortinnede eller forsølvede)

Strøm-/spændingstransformere (nøjagtighedsklasse 0,5 / 0,2S)

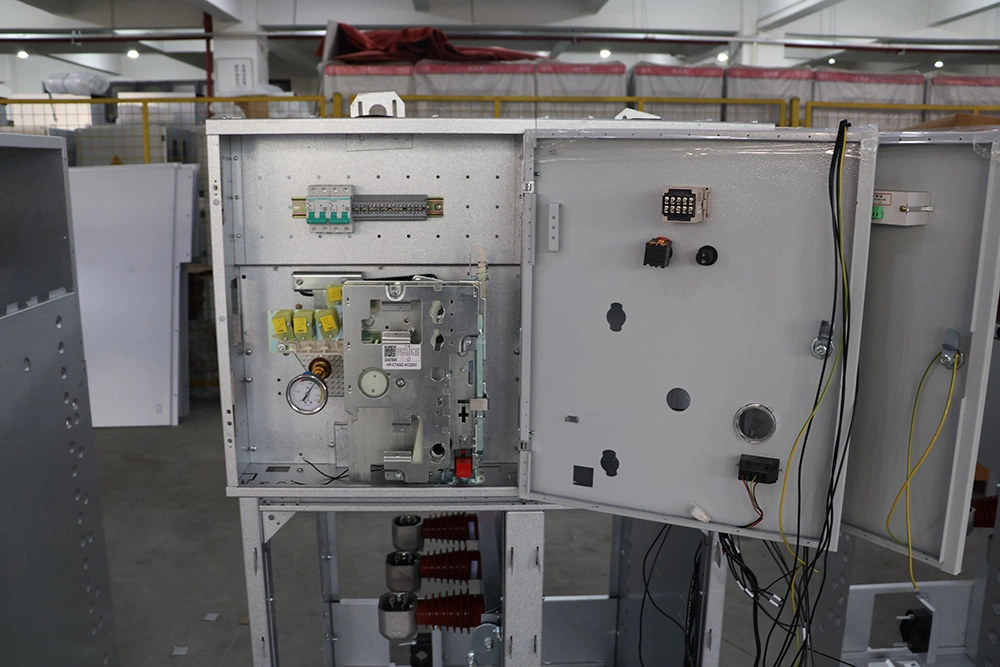

3. Intern ledningsføring

Ledningsnumre, klemrækker og plastkanaler er tydeligt markeret

Sekundære ledninger testet ved 2kV i 1 minut

Alle ledninger er flammehæmmende og klassificeret 105°C

4. Fabrikstestning

Strømfrekvensmodstandsspændingstest

Måling af hovedkredsløbsmodstand

Mekanisk driftstest (≥200 gange)

Verifikation af låsefunktion

Måling af delvis udledning (≤10pC)

XGN vs KYN Switchgear

Vælg mellem XGN Fixed Type Switchgear ogKYN udtageligt koblingsudstyr afhænger af dine projektkrav, vedligeholdelsesstrategi og budget. XGN switchgear er designet til applikationer, der prioriterer pålidelighed, enkel betjening og lavere investeringsomkostninger, mens KYN switchgear er bedre egnet til systemer, der kræver hyppig vedligeholdelse eller høj operationel fleksibilitet.

Certificering og kvalitetssikring

● IEC 62271-200 kompatibel

● GB 3906 certificeret

● Intern lysbuefejl testet (IAC A-FL) – valgfri

● ISO 9001:2015 fabriksstyringssystem

● Typetestrapporter fra national teststation for højspændingsapparater (Xi'an / Beijing)

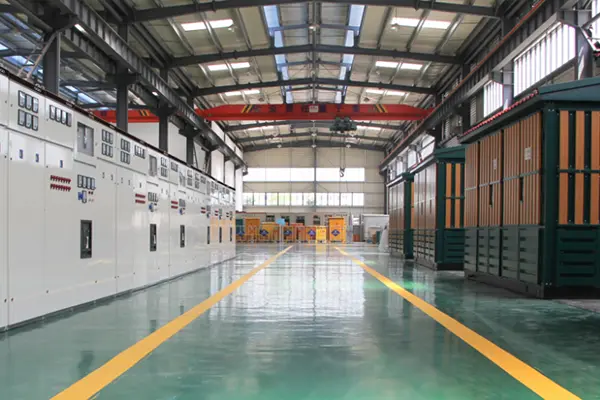

Vores XGN-koblingsudstyr er fremstillet i et moderne produktionsanlæg udstyret med CNC-laserskæremaskiner, CNC-bukkecentre, robotsvejsesystemer, kobberskinnebehandlingslinjer og omfattende højspændingstestlaboratorier. Dit XGN Box-type fast type højspændingsanlæg vil blive leveret med et komplet sæt testrapporter, ledningsdiagrammer og betjeningsvejledninger på både engelsk og kinesisk.

Fordele sammenlignet med konkurrenter – hvorfor vælge Lugao?

Pakning og levering

Emballage standard

● Individuelle højstyrke krydsfinerkasser med fugttæt film

● Indvendig skumpolstring til komponenter

● Alle udgående klemmer beklædt med isoleringshætter

● Samlingsskinne sektioner pakket separat med etiketter

Forsendelsesmærker

● Ordrenummer, destination, vægt, "Skrøbelig" og "Ingen stak"-skilte

Leveringsmuligheder

● FOB Ningbo / Shanghai

● Leveringstid: 15–25 dage for standardkonfiguration

Forpligtelse til eftersalgsservice

● Garantiperiode – 12 måneder fra afsendelsesdatoen (kan forlænges til 24 eller 36 måneder under servicekontrakt)

● Teknisk support – Livsvarig gratis konsultation; fjernfejlfinding inden for 2 timer på hverdage

● Field Service – Installationsvejledning tilgængelig; fejlhåndtering på stedet efter behov (gratis under garanti)

● Forsyning med reservedele – Almindelige dele på lager; kurerlevering næste dag for hasteordrer
