KYN Center Type Fem-forebyggende interlocking højspændingsafbryder

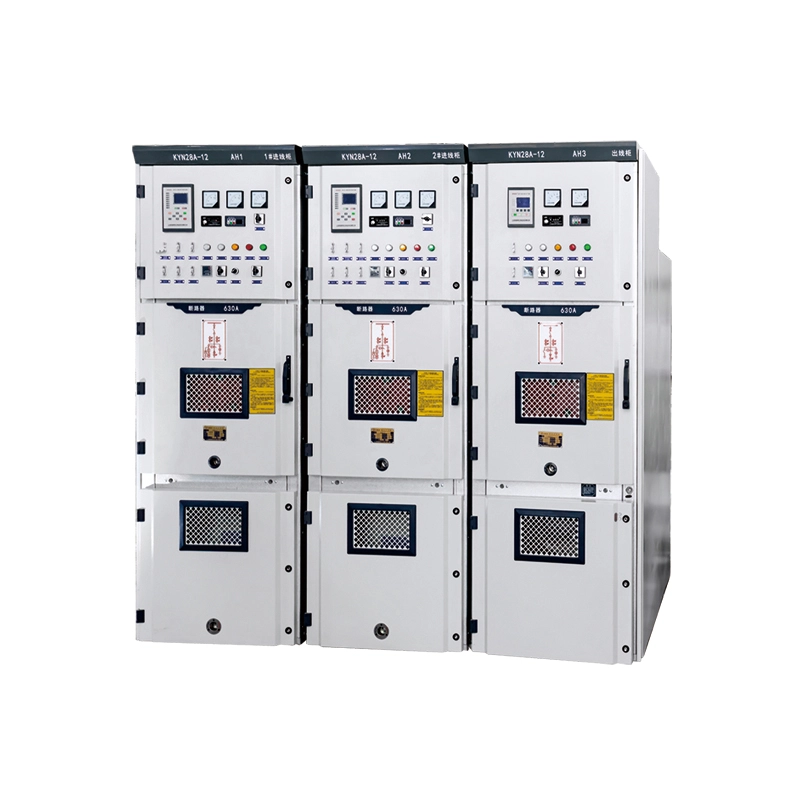

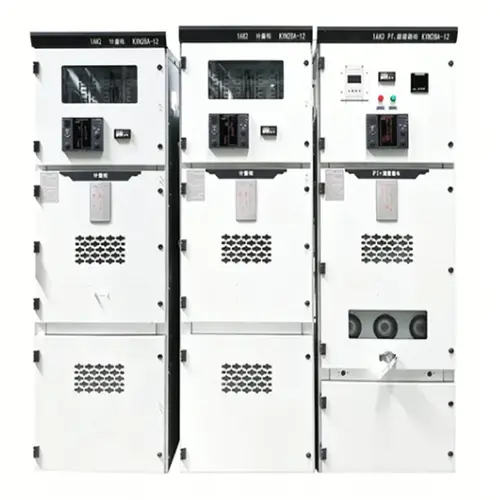

KYN Center-type Fem-forebyggende sammenlåsende højspændingsanlæg er et fuldt samlet, metalindkapslet koblingsudstyr af udtrækstypen, der primært bruges i 3,6 kV til 12 kV trefasede vekselstrømssystemer. Den er designet til enkelt- eller dobbeltskinnekonfigurationer med grenføderapplikationer.

Hvad er dette udstyr?

Dette udstyr er et højspændings-strømfordelingsskab, der rummer afbrydere, afbrydere, jordingskontakter, strømtransformatorer, spændingstransformatorer og beskyttelsesrelæer. Dens definerende egenskab er den "fem-forebyggende sammenlåsningsmekanisme", som fysisk forhindrer:

1. Lukning med lukket jordforbindelse

2. Åbning af frontdækslet med afbryderen lukket

3. Isætning eller fjernelse af afbryderen, når kontakten er lukket

4. Betjening af jordingskontakten, når den er strømførende

5. Lukning af afbryder uden styrestrøm

Hvad gør det?

Den modtager sikkert elektrisk energi fra en transformer eller indgående linje og distribuerer den til udgående feedere såsom motorer, transformere, kondensatorbanker eller sekundære understationer. KYN Center type Fem-forebyggende interlocking Højspændingskoblingsudstyr er rygraden i mellemspændingsindustri- og forsyningsnetværk.

Modelkodeopdeling:

● KYN – K: Metalbeklædt Y: Udtrækstype N: Indendørs

● Center type – Modulær center-breaker konfiguration

● Fem-forebyggende sammenlåsning – Mekanisk og elektrisk fejlsikring

● Højspændingskoblingsudstyr – Nominel op til 12kV

Produktparameter (specifikation)

Produktfunktion og applikation

1. Høj sikkerhed – Fem-forebyggende sammenlåsning

KYN Center type fem-forebyggende interlocking Højspændingsafbryderudstyr har obligatoriske mekaniske interlocks mellem afbryderen, isoleringskontakter, jordingskontakt og frontpaneler. Dette eliminerer risikoen for operatørfejl – den #1 årsag til bueblinkhændelser.

2. Kompakt modulopbygning

Udtrækshammervognen glider jævnt på skinner med tre forskellige positioner: betjening, test/isoleret og trukket tilbage. Dette muliggør vedligeholdelse uden at deaktivere hele samleskinnen – en kritisk fordel for datacentre og hospitaler.

3. Intelligent overvågning og kontrol

Valgfri intelligente IED'er (relæer) giver:

● Overvågning af strøm, spænding og strøm i realtid

● Overstrøm, jordfejl og retningsbestemt beskyttelse

● RS485/Modbus eller IEC 61850 kommunikation

● Fjernåbn/luk via SCADA

● Standard temperatur- og fugtighedssensorer inde i afbryderrummet forhindrer kondens.

4. Høj mekanisk pålidelighed

● Afbrydermekanismens levetid: 30.000 operationer (vedligeholdelsesfri)

● Hjælpekontakter: Sølv-nikkel-legering til 10.000+ elektriske operationer

● Primære afbryderkontakter: Forsølvet kobber med fjedertryk

Anvendelsesområder

Produktionsdetaljer

1. Fremstilling af kabinet

● 2,0 mm koldvalset stål (zinkbelagt) eller 1,5 mm rustfrit stål

● Laserskåret og CNC-bøjet for præcision

● Svejset ramme med korrosionsbestandig pulverlakering (RAL 7035 standard)

2. Fem-forebyggende sammenlåsningsmekanisme

● Stålknastplader og sammenlåsende stænger (ingen plastikdele)

● Testet i 10.000 låsecyklusser uden fejl

● Inkluderer nøglelås til indgående/udgående og bindepaneler

3. Breaker Trolley

● Udtrækschassis med trepositionslåsning

● Selvjusterende primære afbrydere

● Sekundært stik med 16–32 styrekredsløb

4. Skinnesystem

● Højledningsevne E-Cu kobber (ETP-kvalitet)

● Forsølvede samlinger med Belleville skiver

● Krympeisoleret til faseisolering

5. Kabelrum

● Generøs plads til op til 4×240mm² kabler pr. fase

● Aftageligt kabelspændebeslag

● Hensættelse til nul-sekvens CT

6. Fabrikstestning

● 100 % dielektrisk modstandstest

● Mekanisk funktionstest (minimum 50 cyklusser)

● Måling af delvis udladning (≤5pC ved 1,2× nominel spænding)

● Kontaktmodstandsmåling (mikro-ohmmeter)

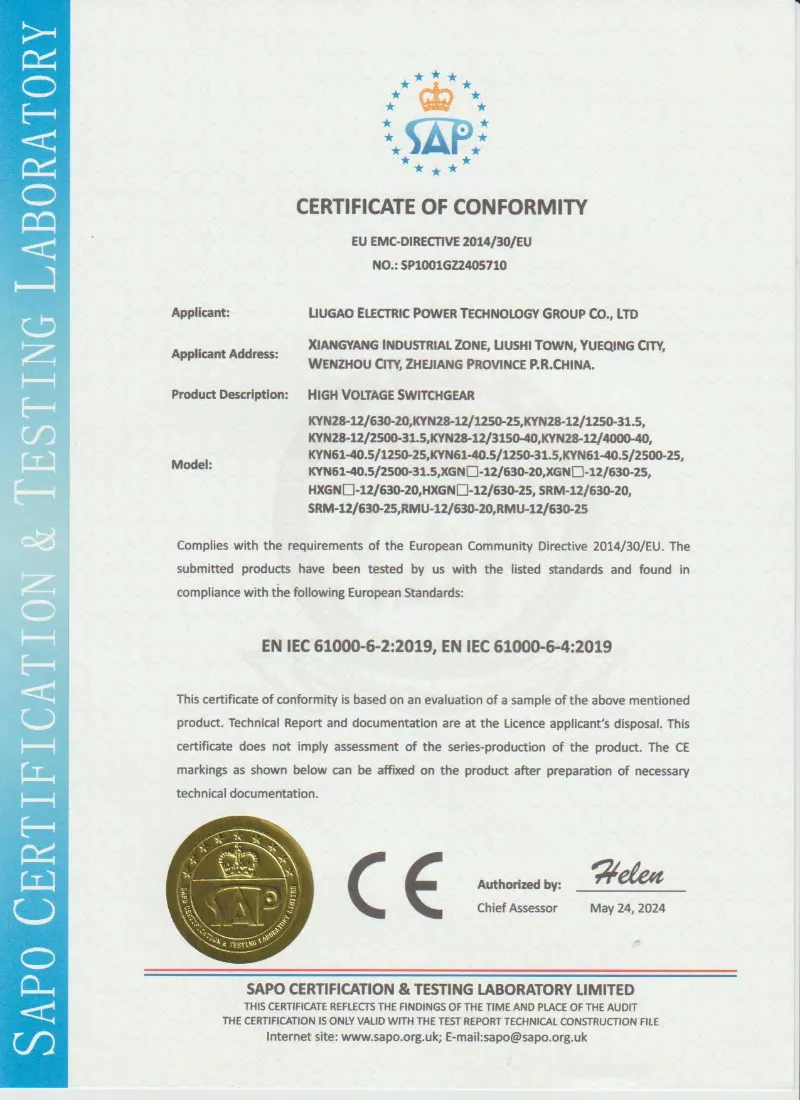

7. Certificering og kvalitetssikring

● Typetestet i henhold til GB/T 3906, IEC 62271-200 og DL/T 404

● Intern lysbue testet (IAC AFLR 40kA/1s)

● ISO 9001:2015 certificeret fremstilling

● Rutinetestrapport inkluderet med hvert panel

Hvorfor vælge Lugao Power Co., Ltd. frem for konkurrenterne?

Almindelige kundespørgsmål

Spørgsmål 1: Kan dette KYN Center-type Fem-forebyggende sammenlåsende højspændingsanlæg bruges til 24kV-systemer?

A: Nej, standard KYN er klassificeret op til 12kV. Til 24kV tilbyder vi KYN28-24 varianten med øget isoleringsafstand. Angiv venligst din systemspænding, når du anmoder om et tilbud.

Q2: Leverer du vakuumafbryderen som en del af KYN Metal-Clad Switchgear?

A: Ja, hvert panel leveres komplet samlet med en fabrikstestet vakuumafbryder (VS1 type). Vi tilbyder også kompatible alternativer såsom ABB VD4, Siemens 3AH eller Schneider HVX, hvis det foretrækkes.

Spørgsmål 5: Kan du levere et komplet udvalg af koblingsudstyr inklusive indgående, måling, feeder og kondensatorpaneler, alt sammen som KYN Metal-Indsluttet koblingsudstyr?

A: Absolut. Vi designer og fremstiller komplette serier med alle nødvendige hjælperum, samleskinneforbindelser og interpanel-låse. Send blot dit enkeltlinjediagram.

Q6: Hvilken dokumentation giver du?

A: For hvert KYN-koblingsudstyr leverer vi: generel arrangementstegning, ledningsskema, materialestykliste, testrapport, instruktionsmanual og sammenlåsningsmatrix – alt sammen på engelsk (eller dit lokale sprog).

Spørgsmål 7: Er den fem-forebyggende sammenlåsning feltjusterbar?

A: Nej – og det er bevidst. Aflåsningen er fabriksindstillet og forseglet for at forhindre manipulation. Vi leverer dog klare mekaniske tegninger, så dit team forstår logikken. Hvis du har brug for ændringer, kontakt vores ingeniørafdeling.

Produktionsevne

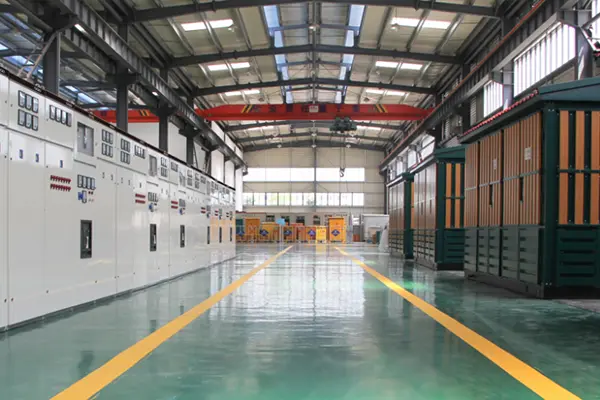

Lugao Power Co., Ltd.fremstiller KYN Center Type Five-Prevention Interlocking High Voltage Switchgear i et moderne produktionsanlæg udstyret med avanceret fremstillings-, monterings- og højspændingstestudstyr. Hverkoblingspaneler produceret under et strengt ISO 9001 kvalitetsstyringssystem, der sikrer ensartet kvalitet, pålidelig ydeevne og fuld overensstemmelse med internationale standarder.
