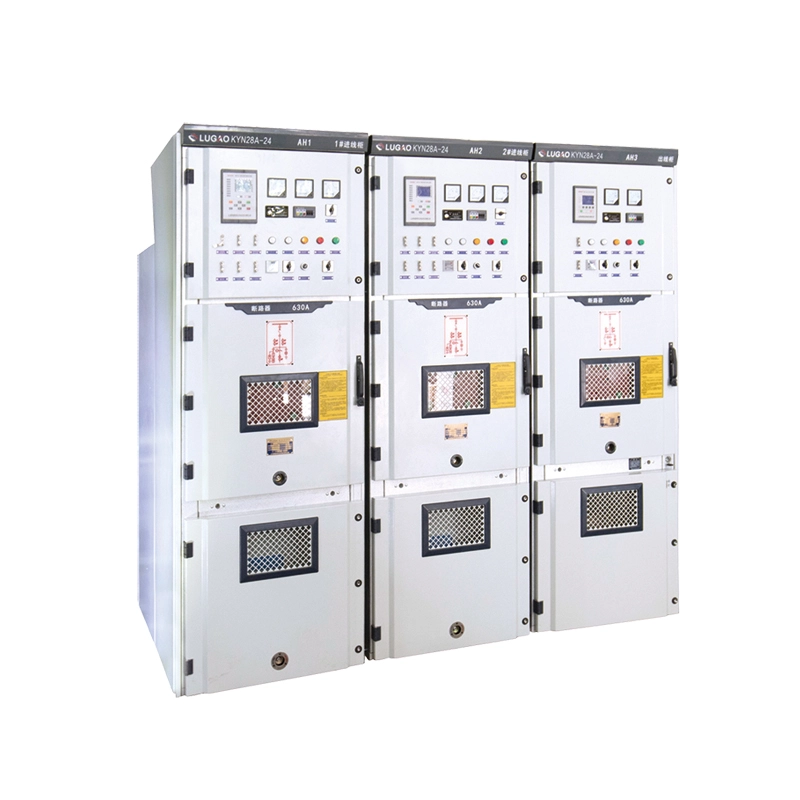

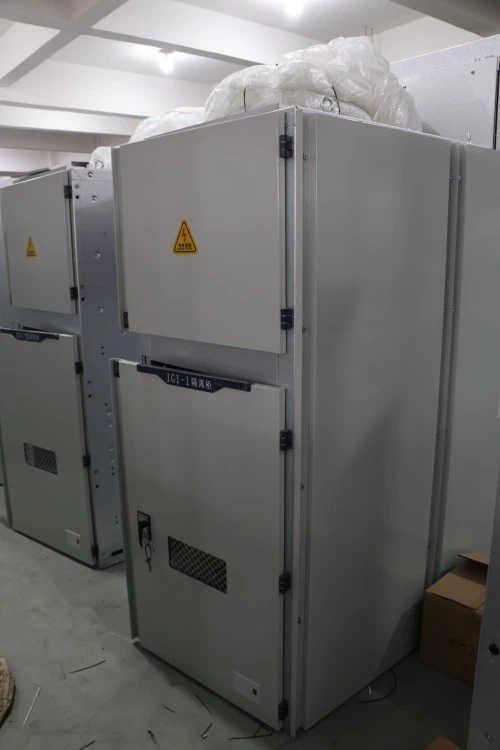

35kV KYN understation pansret udtrækkelig type koblingsudstyr

Hvad er dette udstyr?

Det 35 kV KYN-transformatorstation pansrede, udtrækkelige koblingsudstyr er et fabriksmonteret, metalindkapslet,indendørs højspændingsanlægdesignet til 40,5 kV (35 kV nominel) trefasede vekselstrømssystemer. Den tilhører KYN-serien og bruges i forsyningsstationer, industrielle kraftværker, store kommercielle komplekser og opsamlingsstationer for vedvarende energi.

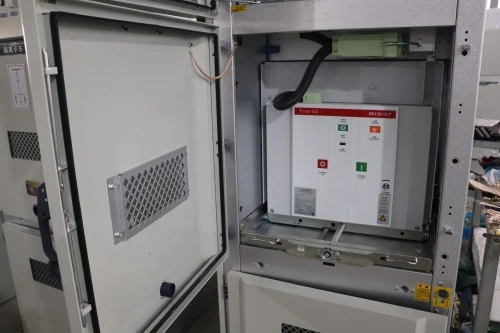

I modsætning til fast type koblingsudstyr, hvor afbrydere er boltet på plads, har denne pansrede udtrækkelige type en bevægelig afbrydervogn, der kan rulles ind i tre forskellige positioner: i drift, test/isoleret og tilbagetrukket. Dette design gør det muligt at udskifte en defekt afbryder inden for få minutter uden at afbryde hele samleskinnen - en kritisk fordel for kontinuerlig strømforsyning.

Hvad gør det?

Kernefunktionen af ​​dette udstyr er at modtage 35 kV indgående strøm fra en transformer eller luftledning, beskytte downstream-netværket med afbrydere og distribuere elektricitet til udgående feedere såsom mellemspændingsmotorer, sekundære transformere, kondensatorbanker eller store industrielle belastninger. Det 35kV KYN-transformatorstation pansrede, udtrækkelige koblingsudstyr giver også:

● Isolation – Synlig afbrydelse for sikker vedligeholdelse

● Beskyttelse – Overstrøm, jordfejl og kortslutningsudløsning via relæer eller IED'er

● Metering – Spændings- og strømmåling til transformerstation SCADA

● Interlocking – Mekanisk fem-forebyggelsessystem for at eliminere menneskelige fejl

Modelkodeopdeling

Produktfunktion og applikation

Produktfunktion

Funktion 1: Ægte pansret udtrækbar konstruktion

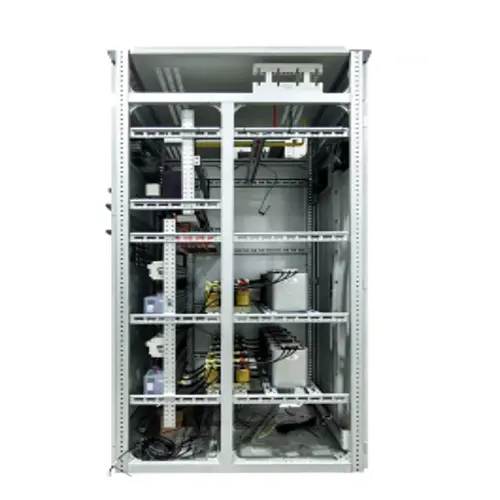

Det udtrækkelige metalindkapslede koblingsudstyr har separate stålpladerum til afbryder, samleskinne, kabelafslutning og lavspændingsstyring. Hvert rum er jordet og isoleret fra lysbueudbredelse.

Funktion 2: Fem-forebyggende mekanisk sammenlåsning

Det fem-forebyggende system er fuldt mekanisk, ikke softwareafhængigt. Det forhindrer fysisk:

1. Lukning af afbryderen med lukket jordforbindelse

2. Åbning af frontdækslet med afbryderen lukket

3. Flytning af afbryderen mellem positioner, når den er strømførende

4. Betjening af jordingskontakt med strømførende ledere

5. Lukkeafbryder uden styrestrøm

Funktion 3: High Arc Fault Containment

Intern bueklassificering (IAC) testet til 31,5kA i 1 sekund. Bueklapper leder trykket opad og væk fra operatørerne.

Funktion 4: Højspændingsisoleringspålidelighed

Fase-til-fase og fase-til-jord frihøjde overstiger IEC 62271-200 minimumskrav. Alle samleskinner er krympeisolerede eller beklædt med anti-korona afskærmning.

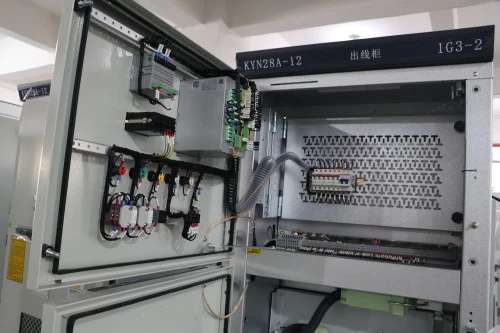

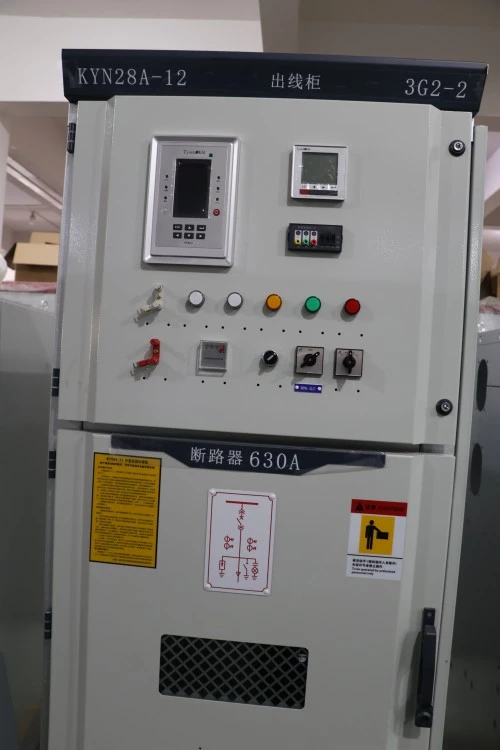

Funktion 5: Intelligent overvågning og fjernbetjening

Standard IED (intelligent elektronisk enhed) med RS485/Modbus eller IEC 61850 GOOSE beskeder. Realtidsovervågning af afbryderposition, fjederladningsstatus, SF6 (hvis brugt), temperatur og delvis afladning.

Produktspecifikationer

Hvorfor vælge Lugao Power Co., Ltd. frem for konkurrenterne?

Hvorfor kunder gentagne gange vælger os:

Vi skærer ikke hjørner på isoleringsafstand, samleskinnemateriale eller sammenlåsende robusthed. Hvert KYN-koblingsudstyr, der forlader vores fabrik, gennemgår en fuld 95kV-modstandstest – ikke en "rutinetest" med reduceret spænding. Vi leverer også panelspecifikke ledningsdiagrammer i CAD og PDF, ikke generiske skabeloner.

Pakning, levering og eftersalgsservice

Emballage

Hvert 35kV KYN-transformatorstation pansrede udtrækkeligt koblingspanel er pakket ind i VCI-anti-rust papir + plastikfilm

1. Derefter indesluttet i en gasningscertificeret krydsfinerkasse med skumpolstring i alle hjørner og kanter

2. Breaker trolley sendes i tilbagetrukket position, låst med transportbeslag

3. Samleskinner skilles ad, pakkes individuelt ind, mærkes med fase og panelnummer

4. Sekundære stik, reolhåndtag, jordnøgler og reservesikringer pakket i en vejrbestandig tilbehørsboks inde i LV-rummet

5. Silicagel tørremiddelposer tilføjet til fugtfølsomme forsendelser (søfragt)

Forsendelse

1. Søfragt: 40 fod HC-container rummer 6-8 paneler (afhængig af dimensioner)

2. Landfragt: Fladvogn med antivibrationsairbags og omsnøring

3. Incoterms: EXW (fabrik), FOB ningbo

4. Dokumentation medfølger forsendelsen

5. Generel arrangementstegning (som bygget)

6. Enkeltlinjediagram med panelnummerering

7. Ledningsskema (A3-størrelse, lamineret)

8. Stykliste (afbrydere, CT'er, VT'er, relæer)

9. Rutinetestrapport (underskrevet af QA)

10. Instruktionsmanual (engelsk eller lokalt sprog)

11. Sammenlåsningsmatrix og nøgleskema (hvis nøglelås anvendes)

Forpligtelse til eftersalgsservice

1. Garantiperiode: 12 måneder fra forsendelsesdatoen (kan forlænges til 24 eller 36 måneder med betalt servicekontrakt)

2. Teknisk support: Livstid gratis fjernkonsultation. Vores ingeniører gennemgår dit enkeltlinjediagram og relæindstillinger før levering.

3. Feltservice: Installationsovervågning, idriftsættelseshjælp, fejldiagnose. Gratis i garantiperioden (rejse og ophold opkræves til kostpris). Efter garanti opkræves til dagstakst + dele.

4. Reservedelsforsyning: Afbrydervogne, primære kontakter, sekundære stik, reolhåndtag, jordingskontakter, temperaturregulatorer og sammenlåsende komponenter opbevares på lager. Næste dag forsendelse via DHL/FedEx for kritiske reservedele.

Ofte stillede spørgsmål

Spørgsmål 1: Kan 35kV KYN-transformatorstation pansret udtrækkelig type koblingsudstyr bruges udendørs i en kompakt transformerstation?

A: Standard: IP4X (kun indendørs).

Mulighed: IP54 udendørs kabinet med vejrbestandigt tag og tvungen ventilation, der rummer flere paneler.

Handling: Angiv "udendørs", når du anmoder om et tilbud.

Spørgsmål 2: Hvordan verificeres fem-forebyggende sammenlåsning før strømforsyning?

A：Følg trin-for-trin test i manualen (grundlæggende test: 10 min).

Nøgletjek: Afbryder åben + jordforbindelse lukket → bør blokere reoler. Afbryder lukket → hoveddør skal forblive låst.

Anbefaling: Test under idriftsættelse og hver 6. måned.

Q3: Levetid for primære afbrydelseskontakter og udskiftningsindikator?

A：Sølvbelagte kobberkontakter: normeret til 5.000 operationer.

Slidindikator: rød linje synlig på kontaktfinger → udskift.

Typisk understation (reol en gang/år): holder 30+ år. Hyppig drift (lysbueovne): mål kontaktmodstand årligt.
