Højspændingsfast AC metallukket koblingsudstyr

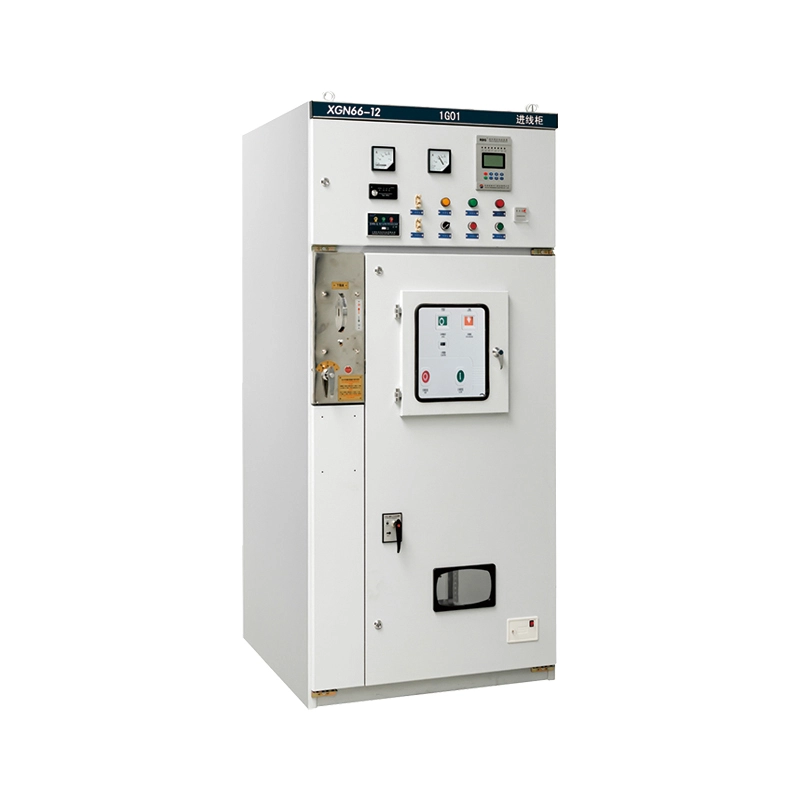

High Voltage Fixed AC Metal Inclosed Switchgear (model: XGN66-12) er et indendørs, luftisoleret komplet sæt af switchgear. Den er designet til trefasede AC 50/60 Hz strømsystemer, der arbejder ved nominelle spændinger på 3,6 kV, 7,2 kV og 12 kV.

I modsætning til trækbare varianter, bruger dette faste AC metallukkede koblingsudstyr en fastmonteret vakuumafbryder og et struktureret isolationssystem. Denne designfilosofi forenkler hovedkredsløbsforbindelserne, forbedrer den mekaniske stabilitet og giver en omkostningseffektiv løsning uden at gå på kompromis med sikkerheden. Kabinettet er fremstillet af højstyrke koldvalsede stålplader, svejset og boltet til en robust struktur, der modstår deformation under transport og drift. Den fungerer som den kritiske grænseflade til at modtage elektrisk energi fra nettet og distribuere den til transformere, motorer og andre højspændingsbelastninger og tilbyder integrerede kontrol-, målings- og beskyttelsesfunktioner i et enkelt, kompakt fodaftryk.

Produktfunktion og anvendelse

Nøglefunktioner (Q&A stil)

Q: Hvad gør det "faste" design af dette højspændingsfaste vekselstrømsindkapslede koblingsudstyr bedre end udtrækkelige typer?

A: Enkelhed og styrke. Fordi hovedkomponenterne er faste, er de primære kredsløbsforbindelser mere robuste og mindre tilbøjelige til kontaktslidproblemer forbundet med bevægelige håndkærrer. Dette design giver mulighed for et mindre kabinetvolumen (næsten 50 % mindre end traditionelle designs), hvilket gør det perfekt til indendørs transformerstationer med begrænset plads. Det giver også generelt lavere indledende indkøbsomkostninger, mens den opretholder en "fem-sikker" sammenlåsningsmekanisme for at forhindre fejlbetjening.

Q: Hvordan sikrer Lugao Power sikkerheden for driftspersonalet?

A: Sikkerhed er indlejret i mekanikken. Dekoblingsudstyrer udstyret med et obligatorisk mekanisk låsesystem mellem hovedafbryder, afbryder og skabslåger. Det højspændingsfaste vekselstrøms-afbryderanlæg i metal har et synligt brudpunkt (isoleringsafbryder), som gør det muligt for operatører visuelt at bekræfte, at strømmen er slukket før vedligeholdelse, i overensstemmelse med globale elektriske sikkerhedsstandarder. Desuden er komponenter som GN30-12-afbryderen helt lukket for at forhindre lysbueeksponering.

Q: I hvilke miljøer kan dette produkt bruges?

A: Dette produkt er designet til barske industrielle miljøer. Den fungerer pålideligt i temperaturer fra -25°C til +40°C og højder op til 1000m (kan tilpasses til større højder). Det er meget udbredt i:

1. Kraftværker og understationer: Som den vigtigste indgående/udgående enhed.

2. Industri- og minevirksomheder: Til styring af tunge maskiner og transformere.

3. Højhuse: Til strømfordelingsrum i kældre eller tekniske etager.

4. Vedvarende energi: Som synkroniseringspunkt for vind- eller solparker.

Spørgsmål: Understøtter dette højspændingsfaste vekselstrøms-metallukkede koblingsudstyr nem vedligeholdelse?

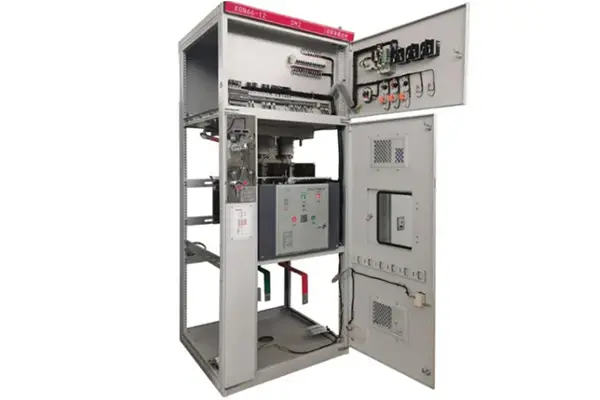

A: Absolut. På trods af at det er "fast" er vedligeholdelse ligetil. Frontpanelet giver nem adgang til afbryderrummet, og samleskinnekammeret er isoleret i toppen. Sikringsudskiftningen (i sikringskombinationer) er enkel og sikker.

Produktionsdetaljer & kvalitetssikring

Teknisk håndværk

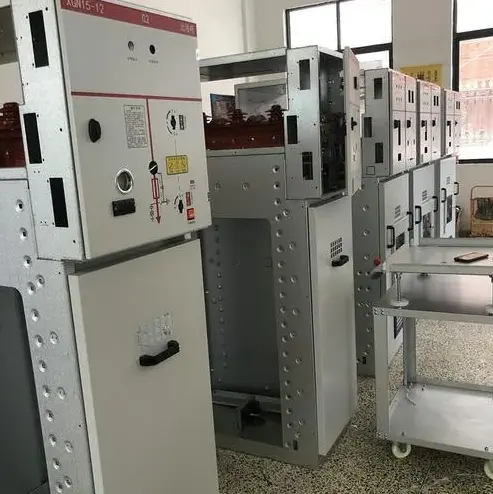

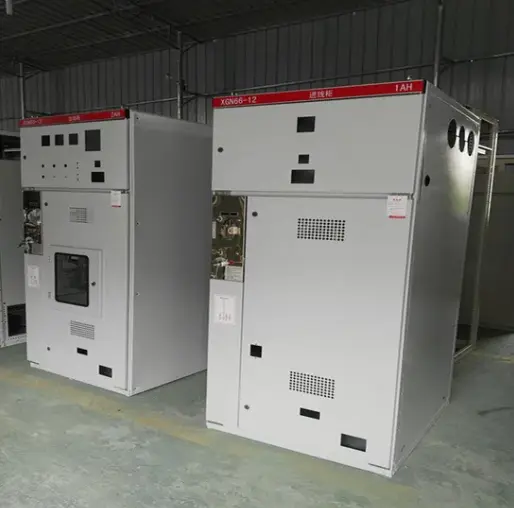

● Avanceret fremstilling: Metalkabinettet behandles ved hjælp af CNC-stanse-, bukke- og skæremaskiner, hvilket sikrer høj præcision og udskiftelighed. Rammen er samlet med højstyrkebolte, hvilket eliminerer svejsedeformation.

● Isoleringsydelse: Systemet bruger luft som det primære isoleringsmedium. Men gennem optimeret skinnefaseafstand og brugen af ​​isolatorer med høj krybning, klarer højspændingsfast AC metallukket koblingsudstyr let 42kV strømfrekvensmodstandsspændingstesten.

● Interlocking Mechanism: Vi bruger et pålideligt "fem-forebyggende" interlock system:

1. Forhindrer lukning af afbryderen, hvis jordafbryderen er lukket.

2. Forhindrer lukning af jordafbryderen, hvis afbryderen er lukket.

3. Forhindrer åbning af front/bagpaneler, hvis afbryderen er strømførende.

Certificeringer

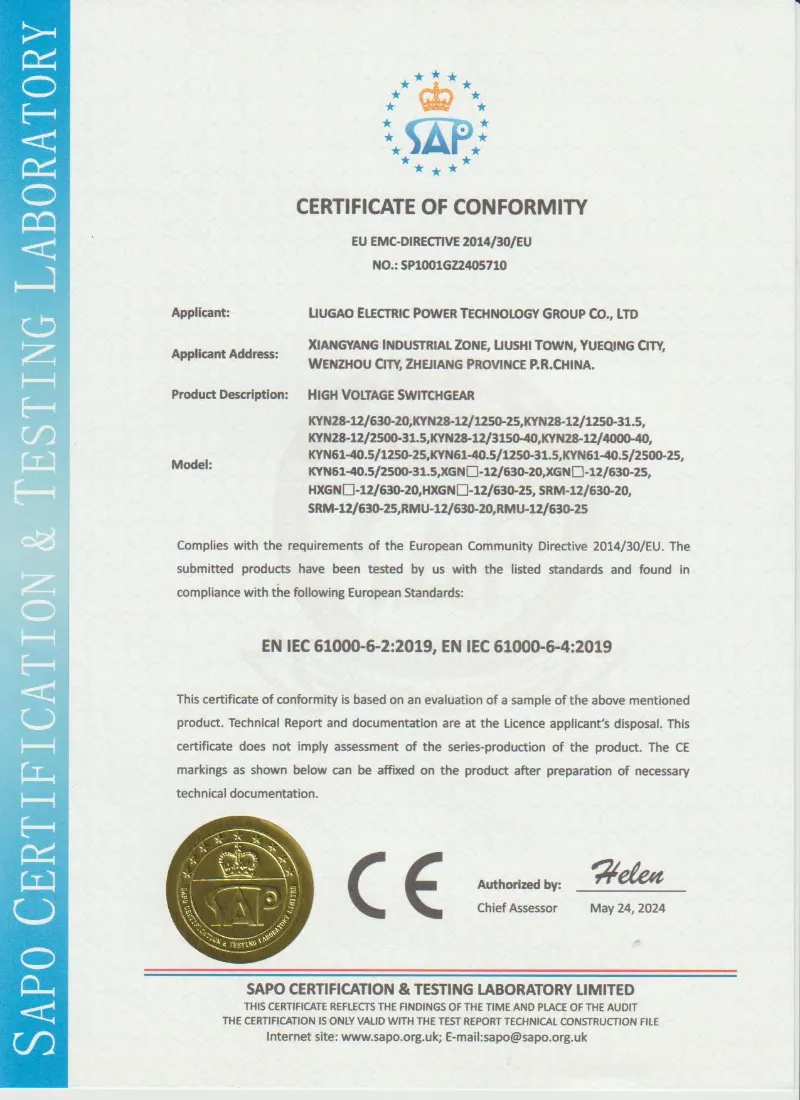

● Lugao Power Co., Ltd.overholder strenge internationale retningslinjer. Vores XGN66-12 serie er fuldt typetestet og overholder IEC 62271-200 (AC metal-indkapslet koblingsudstyr og kontroludstyr). Vi har også ISO 9001-certificeringer for vores produktionsanlæg, hvilket sikrer ensartet kvalitet.

Produktparameter (specifikation)

Det er afgørende at vælge den korrekte vurdering. For en 1000kVA transformer ved 12kV anbefaler vi en 630A mærkestrøm med en 25kA korttidsmodstandskapacitet til at håndtere potentielle fejlstrømme effektivt. Kontakt vores ingeniører for belastningsspecifikke beregninger.

Hvorfor vælge Lugao Power Co., Ltd.?

Dokumenteret eksportekspertise:Med over 500 enheder succesfuldt indsat i Filippinerne, Vietnam, Saudi-Arabien og Nigeria i løbet af de sidste 5 år, er vores emballageløsninger (inkl. forstærkede stålkasser og VCI anti-korrosionsfilm) kamptestet til langdistance søfragt og fugtig havneopbevaring.

Virkelig tilpasning:Ud over RAL-farvematching leverer vi skræddersyede CT/VT-forhold og hjælpekontaktkonfigurationer, der passer til dine eksisterende beskyttelsesrelæskemaer (ABB/Siemens/Schneider-kompatibel).

Agile forsyningskæde:Ved at udnytte vores lokale komponentøkosystem garanterer vi en leveringstid på 15-20 dage, væsentligt hurtigere end europæiske modparter, uden at ofre kvaliteten af ​​nøglekomponenter (VS1/ZN63 vakuumafbrydere).

Eftersalgssvar

Hotline:Tekniske spørgsmål besvaret inden for 2 timer (24/7).

Reservedelslogistik:Kritiske reservedele sendes via DHL/FedEx inden for 48 timer.

Digital dokumentation:Vi leverer komplette engelske ledningsdiagrammer, SLD'er og betjeningsvejledninger via et cloudlink før fartøjets afgang, hvilket gør det muligt for dit webstedsteam at forberede sig på forhånd.
