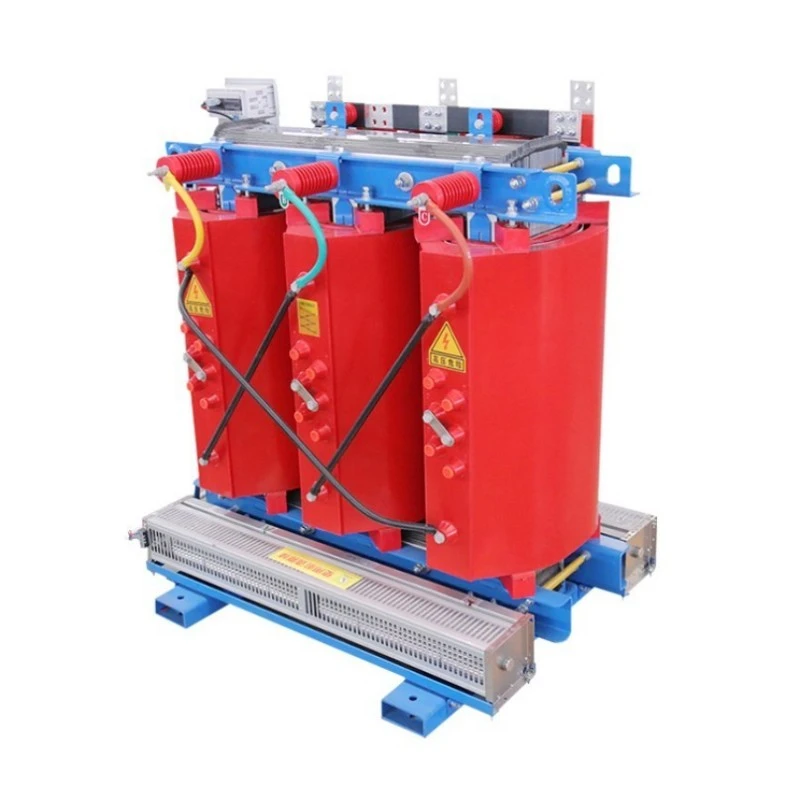

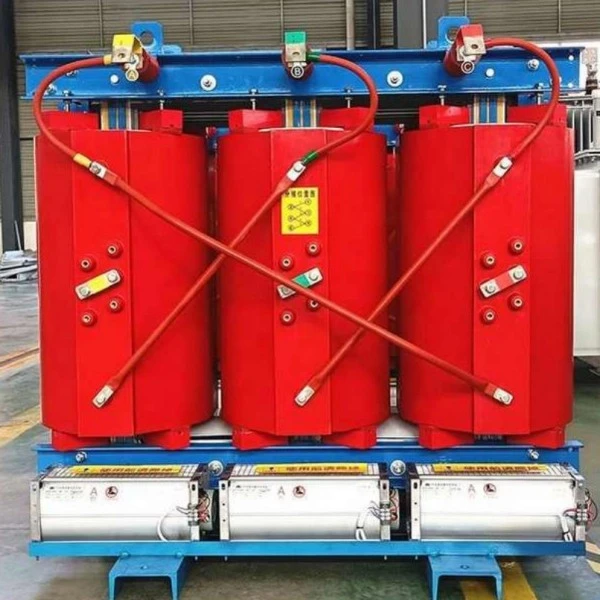

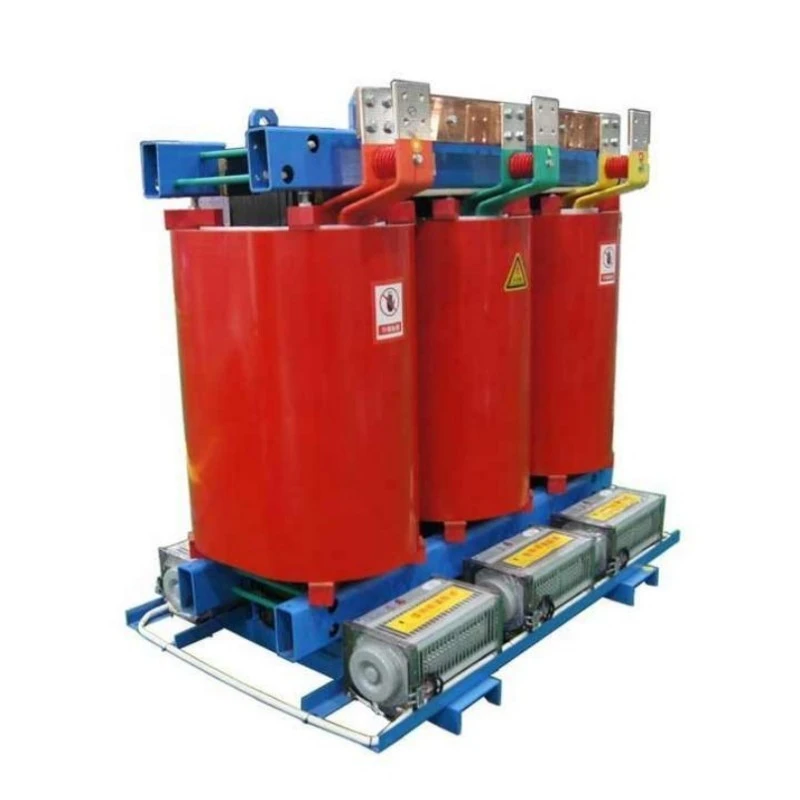

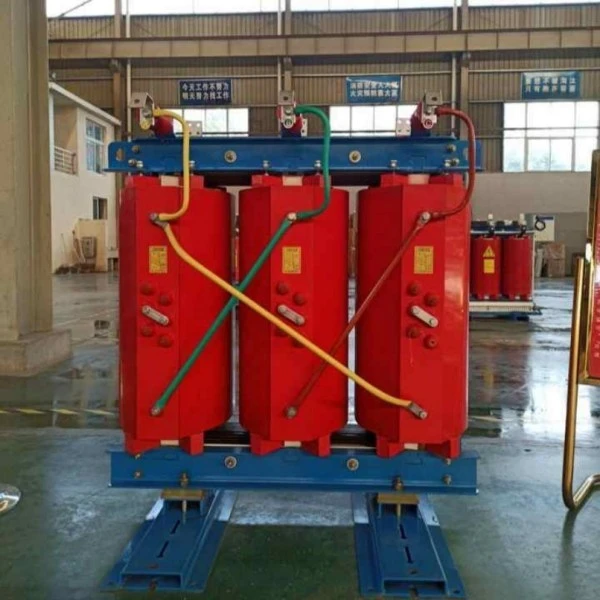

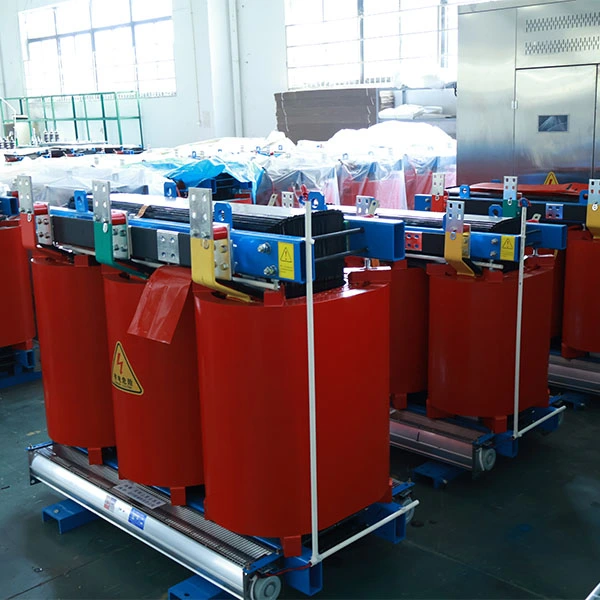

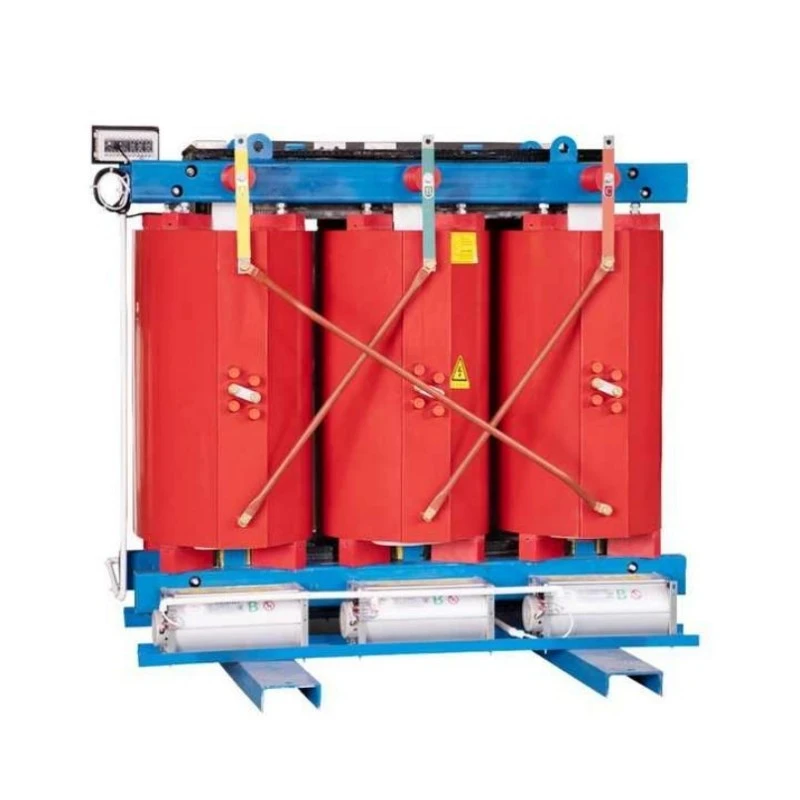

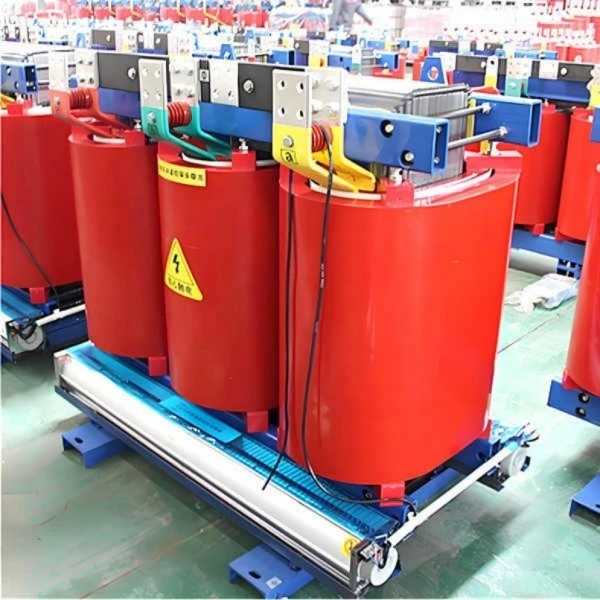

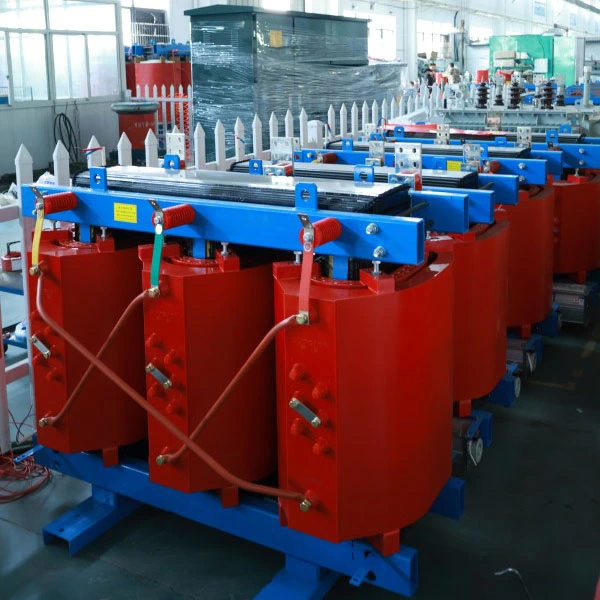

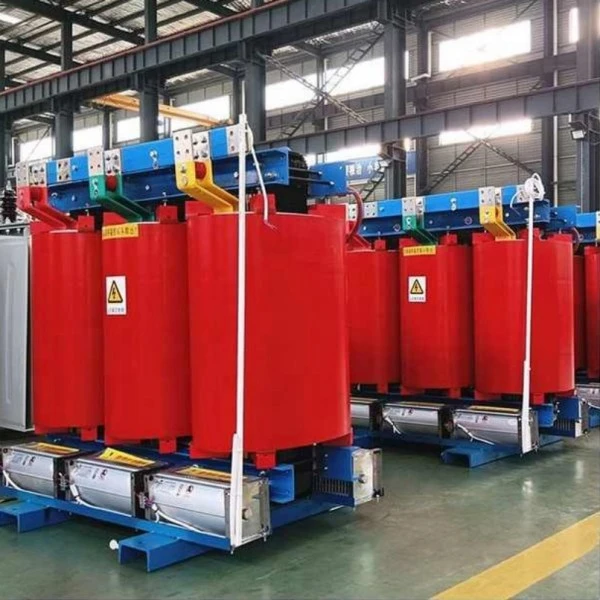

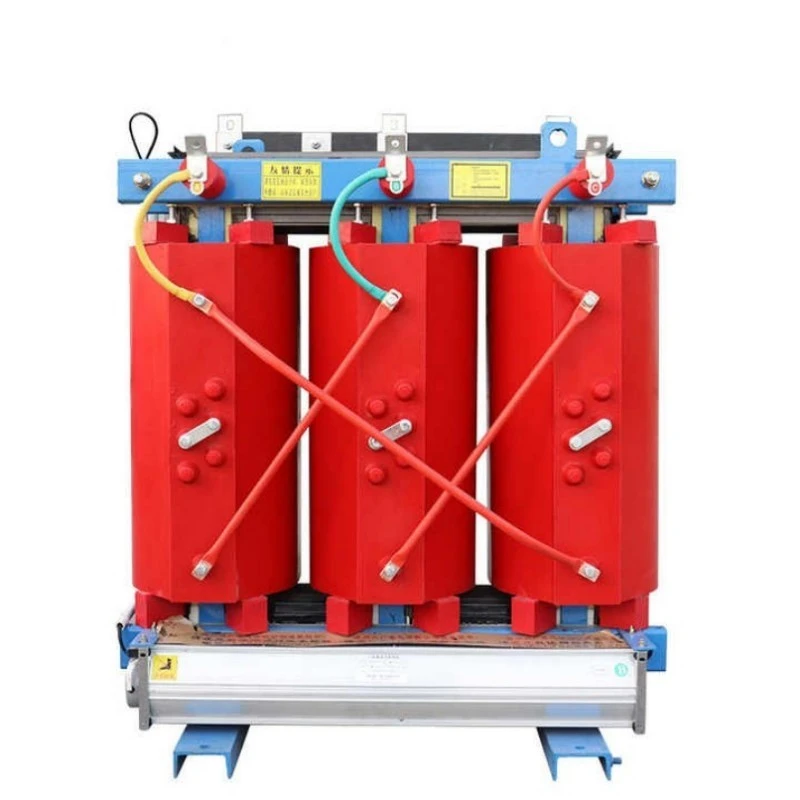

Kobberviklingspude monteret tør type transformer

Hvad er dette udstyr?

Den kobberviklingspudemonterede tørtypetransformer er en trefaset, støbt harpiks-transformator, der er specielt designet til pudemonterede udendørs installationer. Den nedsætter mellemspænding (typisk 10kV–35kV) til lavspænding (400V/380V) for sikker distribution til boligsamfund, kommercielle centre, industriparker og vedvarende energiprojekter.

I modsætning til traditionelleolienedsænkede transformere, dette produkt bruger ingen isolerende olie. I stedet anvender den epoxyharpiks solid isolering kombineret med naturlig eller tvungen luftkøling. Vindingerne er udelukkende lavet af kobber med høj ledningsevne, hvilket sikrer lavere modstandstab, bedre overbelastningskapacitet og længere levetid. Det pudemonterede kabinet muliggør direkte installation i jordniveau uden behov for en separat transformerstationsbygning, hvilket sparer betydeligt civile byggeomkostninger og plads.

Produktbeskrivelse

Lugaos kobberviklingspude monteret tør type transformator er konstrueret til pålidelighed, effektivitet og sikkerhed i udendørs distributionsnetværk. Bedømt fra 50kVA til 2500kVA med standardspændinger på 10kV/0,4kV (kan tilpasses til 6kV, 20kV eller 35kV), opfylder denne transformer GB 20052-2020 niveau 2 energieffektivitetsstandarder, med nogle modeller, der nærmer sig niveau 1.

Vigtige elektriske ydeevner inkluderer tomgangstab op til 37 % lavere end konventionelle transformatorer af tør type, belastningstab reduceret med op til 30 %, delvis afladning ≤5pC og støjniveauer ≤55dB ved 1 meter. Kobberviklingerne sikrer fremragende termisk ledningsevne og mekanisk styrke, hvilket væsentligt forbedrer kortslutningsmodstandsevnen.

Enheden er anbragt i et vejrbestandigt, låsbart pudemonteret kabinet klassificeret IP23 eller højere, der beskytter mod regn, støv og hærværk. Et intelligent temperaturstyringssystem med PT100-sensorer, auto-start ventilatorer, overophedningsalarm og RS485-kommunikation er inkluderet som standard.

Med en 30-årig designlevetid og minimale vedligeholdelseskrav er denne kobberviklingspudemonterede tørtype transformator det ideelle valg for forsyningsselskaber, EPC-entreprenører og facility managers, der søger en sikker, langtidsholdbar og energibesparende distributionsløsning.

Produktparameter (specifikation)

Produktfunktion og applikation

Nøglefunktioner

Helkobberviklinger - Lavere modstandstab, højere overbelastningskapacitet og bedre kortslutningsmodstand sammenlignet med aluminium.

Brandsikker og eksplosionssikker - Epoxyharpiksstøbning, selvslukkende, ingen risiko for olielækage.

Pad-monteret design – installation i jorden, ingen transformerstationsbygning påkrævet, sparer 40–60 % omkostninger til anlægsarbejde.

Ultra-lave tab – Opfylder GB niveau 2 energieffektivitet, reducerer de årlige elregninger betydeligt.

Smart Monitoring – PT100 sensorer, blæser autostart, overophedningsalarm/trip, RS485 til BAS.

Lav støj – ≤55dB, velegnet til bolig- og erhvervsområder.

Vedligeholdelsesfri - Ingen olietest, ingen tørring, ingen bevægelige dele.

Spørgsmål og svar: Produktfunktion forklaret

Spørgsmål 1: Hvorfor vælge en kobberviklingspude monteret tør type transformator frem for en olie-nedsænket type til udendørs brug?

A: Olie-nedsænkede transformatorer udgør brand- og lækagerisici, især i boligområder eller miljøfølsomme områder. Den kobberviklingspudemonterede tørtypetransformer bruger ingen olie, så der er ingen risiko for brandspredning eller jordforurening. Derudover giver kobberviklingerne bedre termisk ledningsevne og mekanisk styrke, hvilket sikrer pålidelig drift selv under spidsbelastninger om sommeren. Mange kommuner giver nu påbud om tør-type transformere til nye udendørs installationer på grund af strengere brandregler.

Q2: Er kobbervikling virkelig de ekstra omkostninger værd sammenlignet med aluminium?

A: Absolut. Mens startomkostningerne for en kobberviklingspudemonteret tørtypetransformer er omkring 15-20 % højere end en aluminiumsviklet enhed, er de samlede livscyklusomkostninger betydeligt lavere. Kobber har 40 % højere ledningsevne, hvilket betyder lavere belastningstab og reducerede elregninger. Kobber har også højere trækstyrke, så transformeren modstår bedre kortslutningskræfter. Over en 30-årig designlevetid retfærdiggør energibesparelsen alene nemt investeringen.

Q3: Kan denne transformer håndtere høj luftfugtighed og regnsæsoner, især i sydlige regioner?

A: Ja. Vores kobberviklingspude monteret tørtype transformator bruger en vakuumstøbeproces, hvor epoxyharpiks fuldstændigt indkapsler kobberviklingerne og danner et forseglet isoleringslag. Kernen og klemmerne gennemgår en anti-korrosionsbehandling. Med en IP23-kapsling fungerer transformeren normalt i 100 % relativ luftfugtighed. Der kræves ingen tørring før genstart efter længere tids nedlukning.

Spørgsmål 4: Hvad sker der, hvis transformatoren overbelastes under sommerspidsbelastninger?

A: Under naturlig køling (AN) kører den kontinuerligt med 100 % belastning. Med tvungen luftkøling (AF) øges kapaciteten med 40–50 %. Kobberviklingerne kan modstå 150 % nominel belastning i 2 timer. Denne overbelastningsevne sikrer strømkontinuitet under kritiske hændelser.

Q5: Hvor lang er garantien, og hvad dækker den?

A: Standardgarantien er 12 måneder fra afsendelse, der dækker alle fabrikationsfejl. En betalt servicekontrakt kan forlænge garantien til 36 eller 60 måneder. Teknisk support er gratis hele livet.

Produktionsdetaljer

Kernemateriale og fremstillingsproces

Kernen i hver kobberviklingspude monteret tør type transformator er konstrueret ved hjælp af koldvalset kornorienteret siliciumstål med høj permeabilitet, med trin-overlappende samlinger for at minimere tomgangsstrøm og vildledende tab. Kernen er præcisionsklippet og stablet automatisk for at sikre ensartede magnetiske baner.

Snoede struktur - alt kobber

Både højspændings- og lavspændingsviklinger bruger iltfrie kobberledere. Lavspændingsviklingerne anvender en folieviklingskonfiguration med ensartet isolering mellem lag, hvilket væsentligt forbedrer kortslutningsmodstandsevnen. Kobbers overlegne termiske ledningsevne hjælper også med at sprede varme mere effektivt, hvilket reducerer hot-spot-temperaturerne.

Isoleringssystem – Vakuumstøbning af epoxyharpiks

Vindingerne er støbt under vakuum med højkvalitets epoxyharpiks, hvilket eliminerer hulrum og sikrer delvis udledning ≤5pC. Dette solide isoleringssystem er flammehæmmende, fugtsikkert og kemisk stabilt. Der bruges ingen isoleringsolie, hvilket gør transformeren sikker til indendørs og udendørs padmonterede installationer.

Indkapsling og pad-monteret design

Detransformerer anbragt i et kraftigt, låsbart stålkabinet med en vejrbestandig pulverlakering. Standardbeskyttelse er IP23 (regn- og støvbestandig), med IP34 eller IP54 valgfri til barske miljøer. Basen er designet til direkte montering på en betonpude, med kabelindføring nedefra. Løfteøjer og jordforbindelsesklemmer er standard.

Kvalitets- og testsikring

Hver kobberviklingspude monteret tør type transformator gennemgår omfattende typetests og rutinetest før levering, herunder:

1. Test af belastningstab og belastningstab

2. Kortslutningsimpedanstest

3. Induceret overspændingsmodstandstest

4. Måling af delvis udledning (≤5pC)

5. Lynimpulstest

6. Temperaturstigningstest

7. Alle nøgleydelsesindikatorer overstiger GB- og IEC-kravene.

Certificeringer

1. ISO 9001:2015 kvalitetsstyringssystem

2. CE-certificeret

3. Indtast testrapporter fra uafhængige laboratorier
