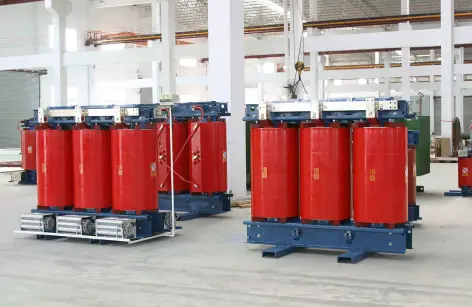

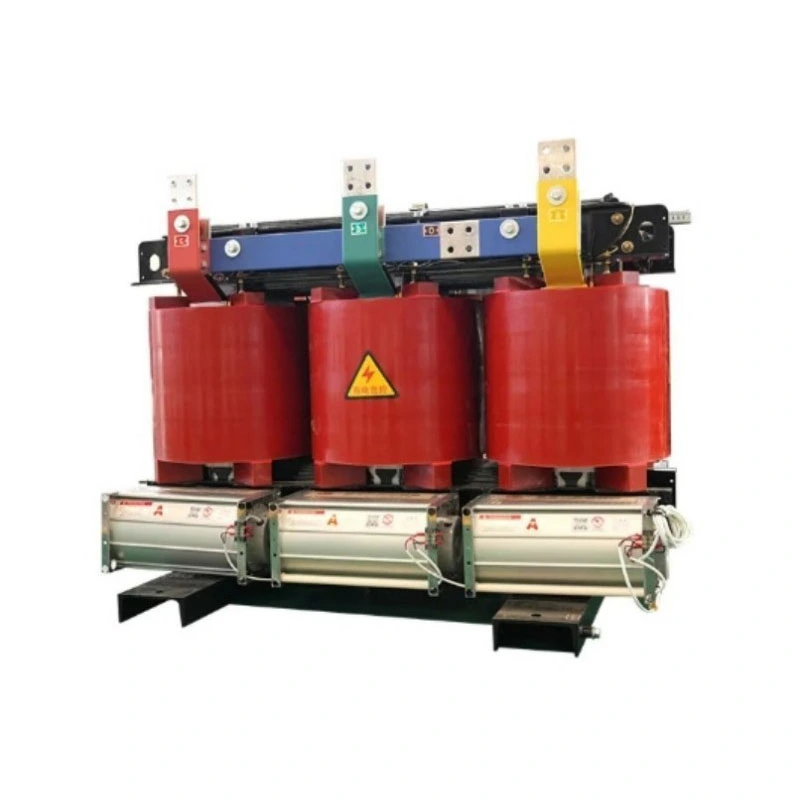

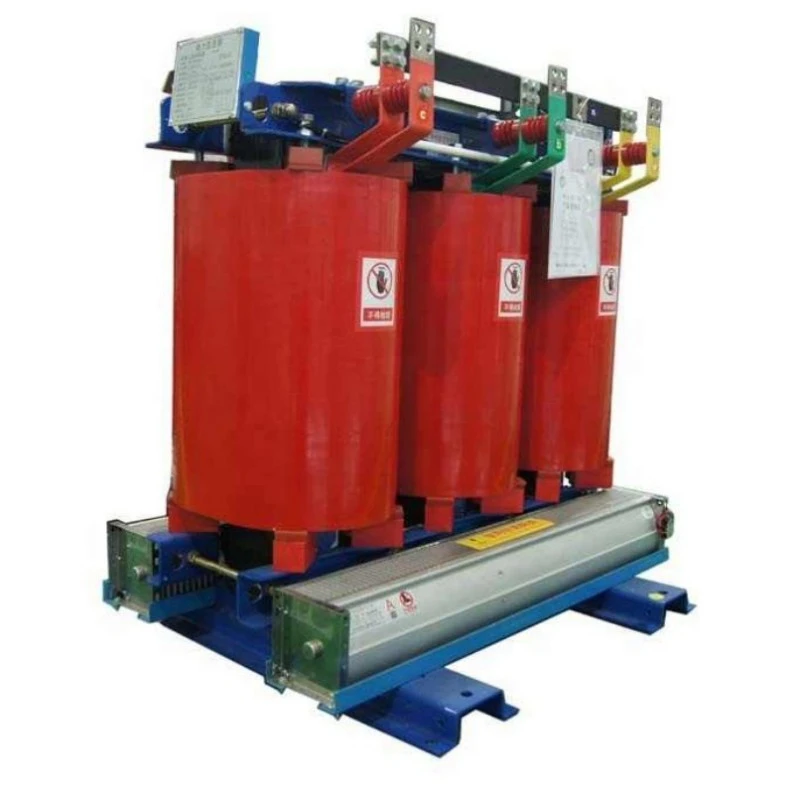

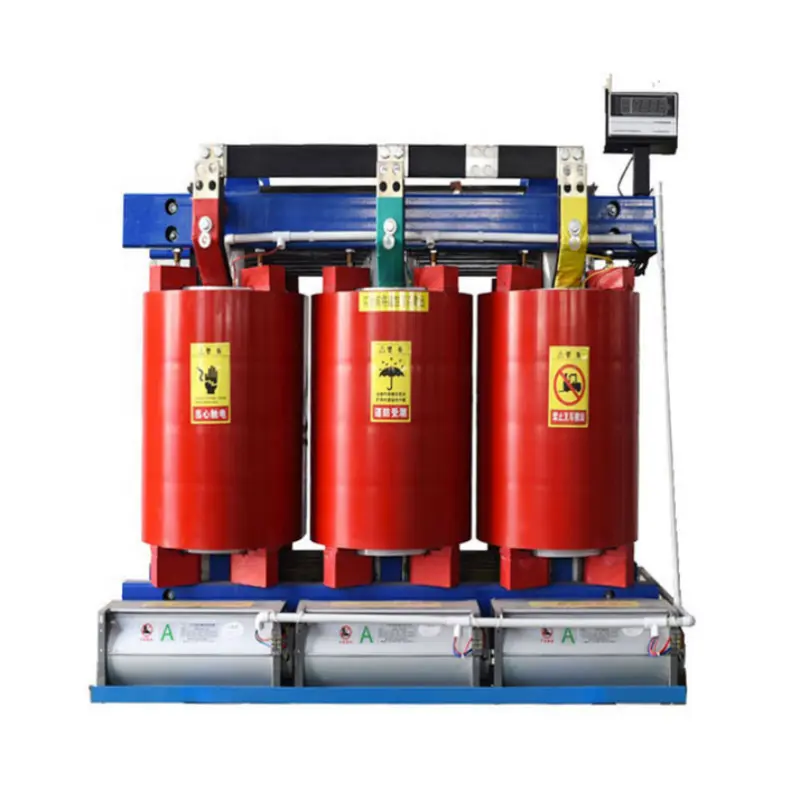

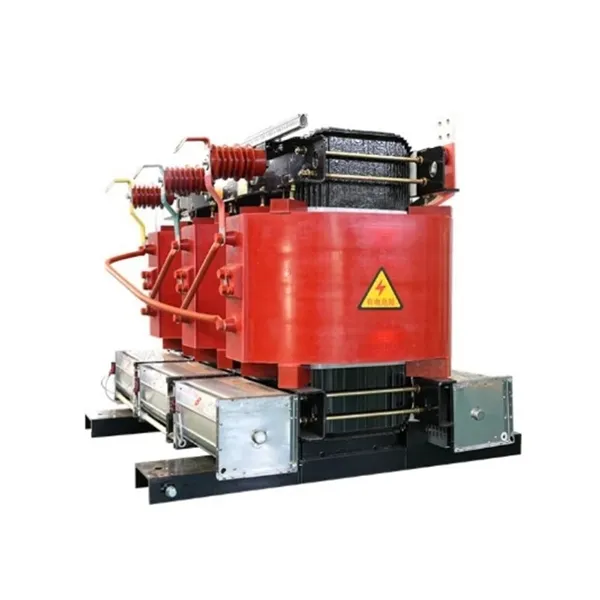

Luftkøling Udendørs Isolering Tør Type Transformer

Dette produkt er en udendørs-type, isolations-type,tør-type transformerved hjælp af luftkøling (ANAN). Den er ikke afhængig af noget flydende medium til isolering eller varmeafledning, men bruger i stedet naturlig konvektion eller tvungen luftkøling til at kontrollere temperaturstigningen.

Hvad gør det?

1. Elektrisk isolation: Skaber en fysisk elektrisk barriere mellem primære og sekundære viklinger, effektivt afbryder jordsløjfer, undertrykker harmoniske og filtrerer højfrekvent interferens og overspændinger fra nettet, hvilket giver "ren" strøm til følsomme belastninger.

2. Spændingstransformation: Forøger eller sænker AC-spændingen i overensstemmelse med kravene, tilpasser sig forskellige udstyrs strømforsyningsbehov.

3. Sikkerhedsbeskyttelse: Gennem isolationsdesign forhindrer personalet direkte kontakt med højspændingssiden, hvilket væsentligt reducerer risikoen for elektrisk stød.

4. Udendørs tilpasning: Et robust kabinet designet til IP54 eller højere beskyttelsesklassificeringer gør det i stand til at modstå vind, regn, støv, saltspray og langvarig UV-eksponering.

Kort sagt, når du har brug for en sikker, ren, vedligeholdelsesfri strømisolerings- og konverteringsløsning i barske udendørs miljøer, er denne luftkøling udendørs isolation tør type transformator kerneløsningen.

Produktfordele

Sammenlignet med traditionelle olie-nedsænkede eller standard indendørs tør-type transformere, tilbyder dette produkt fem kernefordele:

1. Nul forurening, vedligeholdelsesfri: Det oliefrie design eliminerer fuldstændigt risikoen for jord- eller vandforurening fra lækager, samt vedligeholdelsesomkostninger og nedetid forbundet med årlig olietest og udskiftning. For udendørsprojekter under strenge miljøbestemmelser er dette en afgørende fordel.

2. Overlegen udendørs miljøtolerance: Anvender vakuumtrykimprægneringsproces (VPI) og klasse H (180°C) isoleringssystem, kombineret med et fuldt forseglet svejset udendørs kabinet lavet af rustfrit stål eller aluzinkstål. Fungerer stabilt i omgivende temperaturer fra -25°C til 50°C og relativ luftfugtighed op til 95%. Modstandsdygtig over for saltspray, svamp og korrosion.

3. Ultimativ sikkerhed med elektrisk isolering: Forstærket isolering mellem primære og sekundære viklinger opnår en dielektrisk modstandsspænding på 3kV til 5kV (afhængig af model). Isolerer effektivt DC-komponenter, tredje harmoniske og forskellige overspændingspåvirkninger fra nettet, hvilket beskytter nedstrøms præcisionsinstrumenter.

4. Naturlig luftkøling, støjsvag og pålidelig: Stoler på luftkonvektion til varmeafledning uden blæsere (valgfrit). Driftsstøj er væsentligt lavere end olienedsænkede transformere. Uden roterende mekaniske dele i kernekomponenterne er Mean Time Between Failures (MTBF) væsentligt forbedret.

5. Høj overbelastningskapacitet, anvendelig i nødstilfælde: Nødoverbelastningskapacitet på op til 120% for kontinuerlig drift, 150% for kortvarig drift. Under uventede udendørs belastningstoppe (f.eks. flere motorer, der starter samtidigt), er der ikke behov for nogen øjeblikkelig kapacitetsforøgelse, hvilket giver værdifuld tid for brugeren.

Produktegenskaber

Kerne : Koldvalset kornorienteret siliciumstål med høj permeabilitet, trin-overlappende samlingsproces, betydeligt reduceret tab uden belastning og spændende strøm.

Viklinger : Både høj- og lavspændingsviklinger bruger helt kobber (aluminium valgfri) ledere, pakket med Nomex® eller lignende aramidisoleringspapir, behandlet via VPI vakuumimprægnering med opløsningsmiddelfri lak, der danner en robust, fugtbestandig, højtemperaturtolerant solid isoleringsstruktur.

Isolationsstruktur: Primære og sekundære viklinger er viklet på separate spoler eller uafhængige kerneben med et valgfrit elektrostatisk skjold mellem dem, hvilket minimerer koblingskapacitansen og giver fremragende højfrekvent interferensundertrykkelse.

Beskyttelseskabinet: Standard IP54-beskyttelse (støvtæt, stænksikker), IP65 valgfri. Indkapsling lavet af 2,0 mm tykt rustfrit stål eller Galvalume-stål, med et regntæt tag, ventilerede lameller i rustfrit stål og låse, der ikke lirker.

Temperaturkontrolsystem: Indbyggede PTC- eller PT100 RTD-temperatursensorer, der kan tilsluttes en smart temperaturregulator til overtemperaturalarm, udløsningsbeskyttelse og automatisk blæseraktivering (hvis valgfri blæsere er installeret).

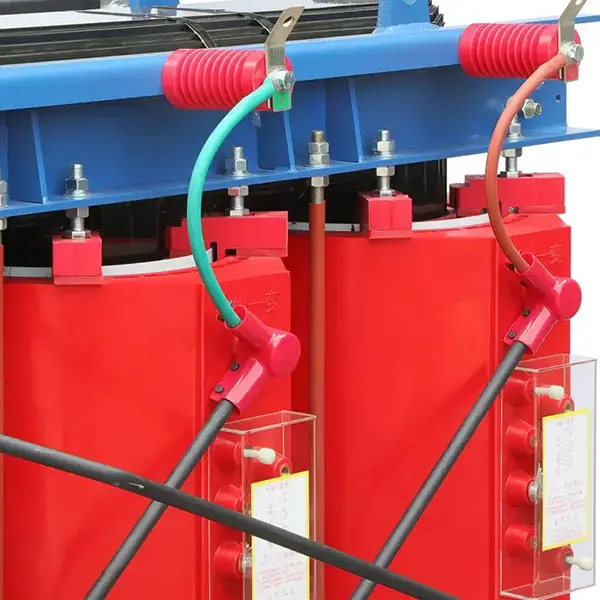

Klemmer : Udendørs højspændingsdåse med silikonegummitætninger og kabelforskruninger. Lavspændingssiden bruger fortinnede kobberskinner eller vandtætte stik.

Produktanvendelse

Denne luftkøling udendørs isolation tør type transformator er meget brugt i følgende scenarier:

Generering af vedvarende energi: Isolering på lavspændingssiden af ​​PV-kraftværker og vindmølleparker monterede understationer, isolering af inverterens udgangsspænding før nettilslutning eller lokal strømforsyning.

Udendørs industrielt udstyr: Strømforsyningsisolering til olieboreplatforme, mineknusere i åbent brud, havnestrømsystemer, tunnelboremaskiner (skjoldmaskiner), der forhindrer netoverspændinger i at beskadige udstyr.

Midlertidig og nødstrøm: Generatorudgangsisolering til udendørsbegivenheder, sportskonkurrencer og katastrofehjælpssteder, der giver ren strøm til lyd-, video- og kontroludstyr.

Opladningsinfrastruktur: Indgangsisolationstransformator til udendørs DC-hurtigopladere, der forhindrer harmonisk tilbagekobling til nettet, samtidig med at opladningsmodulerne beskyttes.

Smart Grid & Distribution: Stationsservice- eller isolationstransformatorer i udendørs ringhovedenheder og kompakte understationer, der giver sikker, pålidelig strøm til automationsterminaler (DTU/FTU).

Produktionsdetaljer

VPI vakuumtryk imprægneringsproces

Alle viklinger er imprægneret med opløsningsmiddelfri isolerende lak under vakuum, hvilket fjerner indvendig luft og tillader lakken at trænge helt igennem mellem vindinger, lag og til jorden. Efter hærdning danner det en monolitisk "fast" struktur med termisk ledningsevne, mekanisk styrke og fugtbestandighed, der langt overstiger standard imprægneringsprocesser.

Udendørs-specifik forbindelsesboks

Lavspændingsudtagsboksen har et flammehæmmende isolerende støttepanel med rigelig elektrisk afstand (>20 mm) mellem kobberskinne. Kabelindgange anvender multitætningspakninger og kabelforskruninger, der er kompatible med forskellige pansrede eller gummibeklædte kabler, hvilket forhindrer fugtindtrængning langs kablet ind i boksen.

Kraftig rustfrit stålkabinet

Indkapslingen er fremstillet ved hjælp af laserskæring, CNC-bøjning og robotsvejsning, med alle sømme kontinuerligt forseglet. Dørene har tre-punkts låsehåndtag og vejrbestandige tætningspakninger. Topdækslet er designet som et vinklet regnskjold og inkluderer løfteøjebolte til praktisk udendørs hejsning.

Pakning, levering og eftersalg

Emballeringsmetode

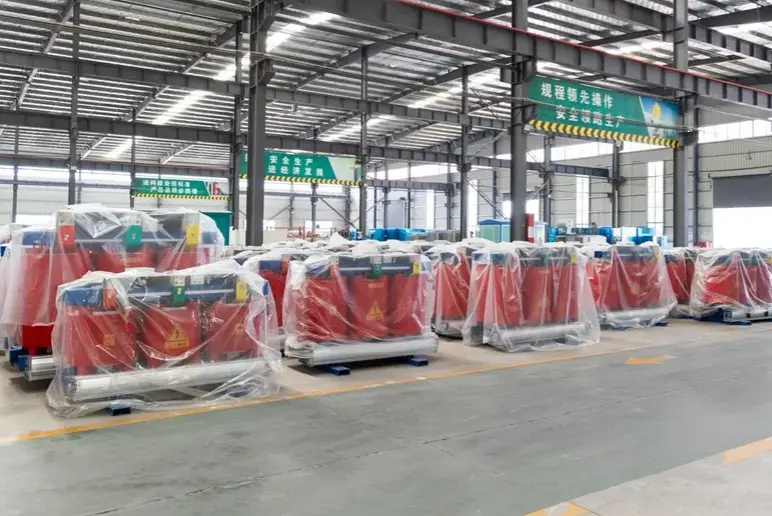

1. Transformerhus omviklet med fugttæt PE-film, tørremiddel placeret indeni.

2. Pakket i kraftige trækasser eller røgningsfri krydsfinerkasser (opfylder eksportstandarder), omgivet af skum med høj densitet eller luftfyldte poser til dæmpning.

3. Etiketter såsom "Fugtsikker", "Skørt" og "Denne vej op" klæbet på ydersiden af ​​æsken.

Leveringsmetode

1. Indenlandsk: Dedikeret logistiklastbil (små kapaciteter kan sendes via Deppon/SF Express tungt gods).

2. Eksport: Arrangementer for sø-, jernbane- eller luftfragt, herunder tolddokumentation.

Eftersalgsservice

1. Garantiperiode: 12 måneder fra datoen for modtagelsen.

2. Gratis reparation eller udskiftning for fabrikationsfejl i garantiperioden.

Ofte stillede spørgsmål (Q&A)

Spørgsmål 1: Er denne luftkøling udendørs isolationstransformator ikke mere tilbøjelig til overophedning og udbrænding sammenlignet med en almindelig olie-nedsænket transformer?

A: Tværtimod. Selvom luft har en lavere termisk ledningsevne end olie, bruger vores produkt Klasse H-isolering (nomineret til 180°C) og VPI-vakuumimprægneringsprocessen. Varme fra viklingerne ledes effektivt væk og ledes gennem kabinettet. For den samme kapacitet har vores design en større temperaturstigningsmargin, hvilket gør det mindre sandsynligt, at det lider af udbrændingsfejl forårsaget af olielækage og efterfølgende lave olieniveauer i traditionelle enheder. VoresLuftkøling Udendørs Isolering Tør Type Transformerfungerer med hotspot-temperaturer et godt stykke under isolationsgrænsen selv ved fuld belastning under 40°C udendørsforhold.

Spørgsmål 2: På regnfulde dage udendørs, vil regnvand ikke trænge ind gennem køleventilerne og forårsage en kortslutning indeni?

A: Nej. Vores kapslingsbeskyttelsesklassificering er IP54. Lamellerne har en intern kanal i labyrint-stil og metalnetskærm. Tests viser, at selv med direkte sprøjtning forfra ved en nedbørsintensitet på 10 mm pr. minut, forbliver det indre helt tørt. Alle kabelindgangsporte bruger forseglede forskruninger af eksplosionskvalitet, som fuldstændig blokerer enhver vej for fugtindtrængning.
