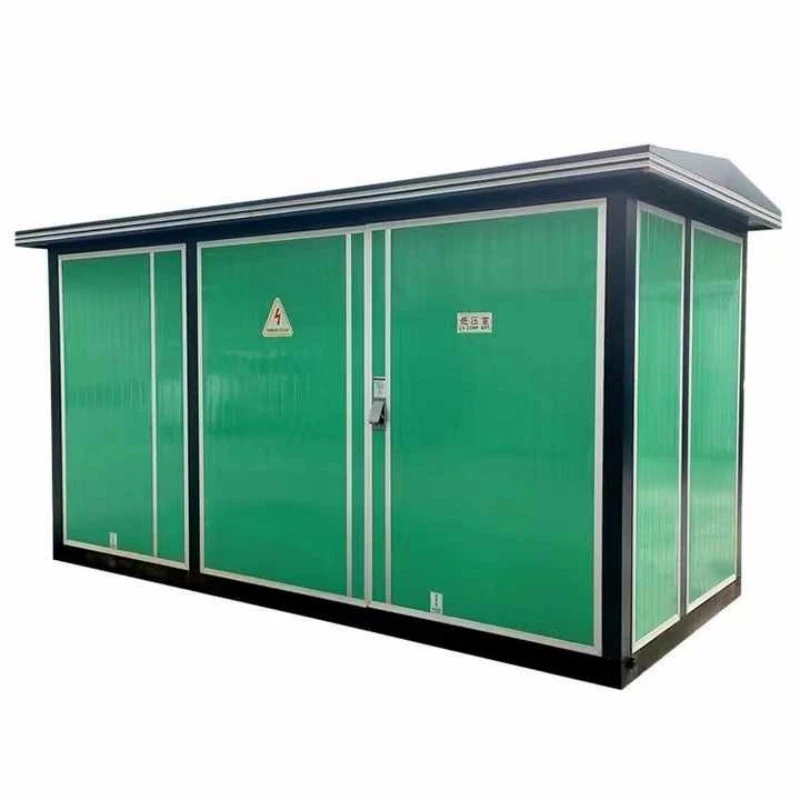

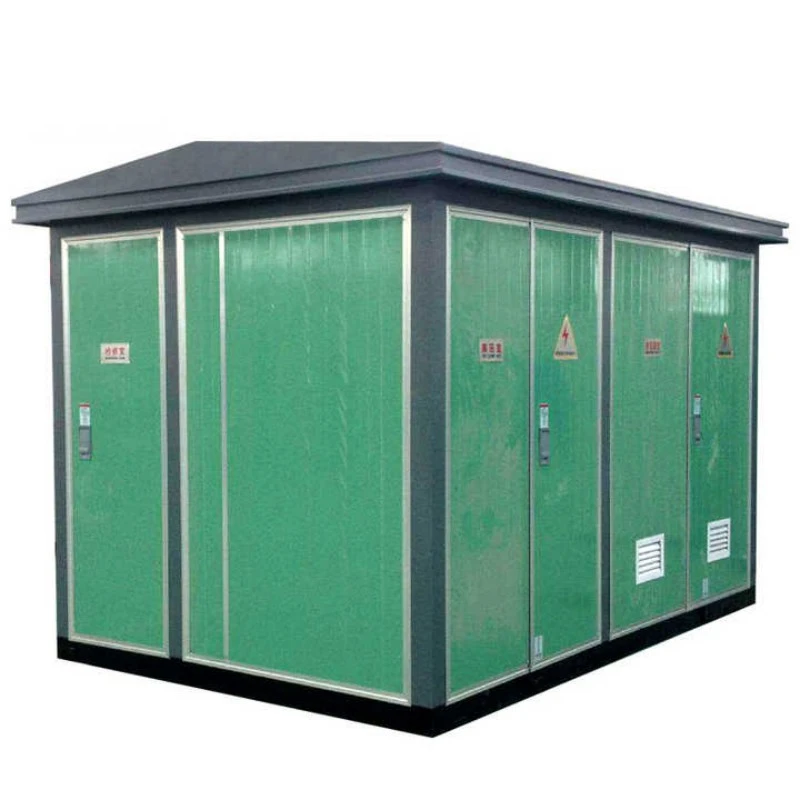

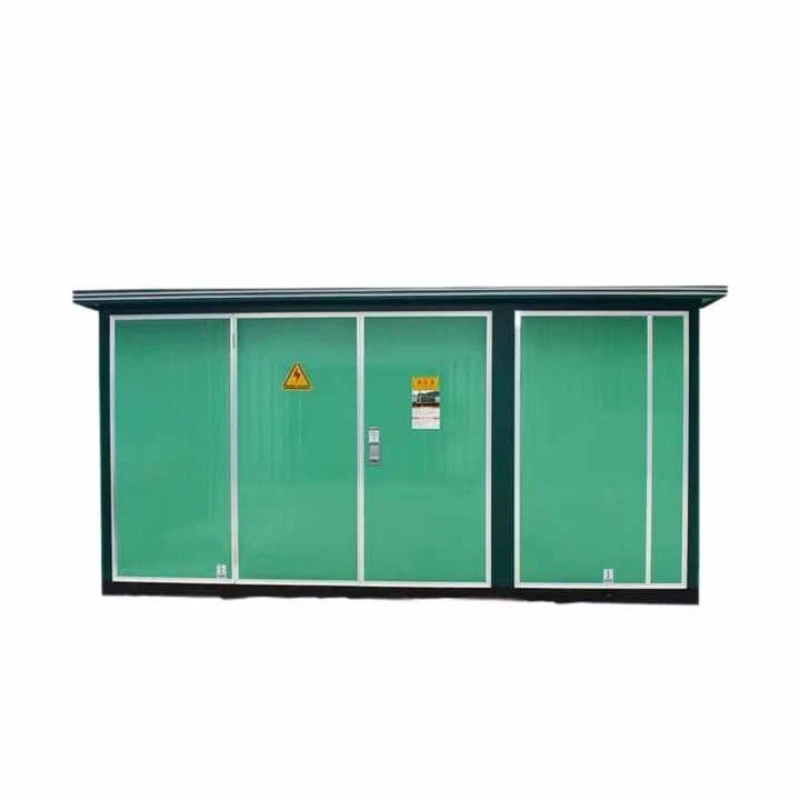

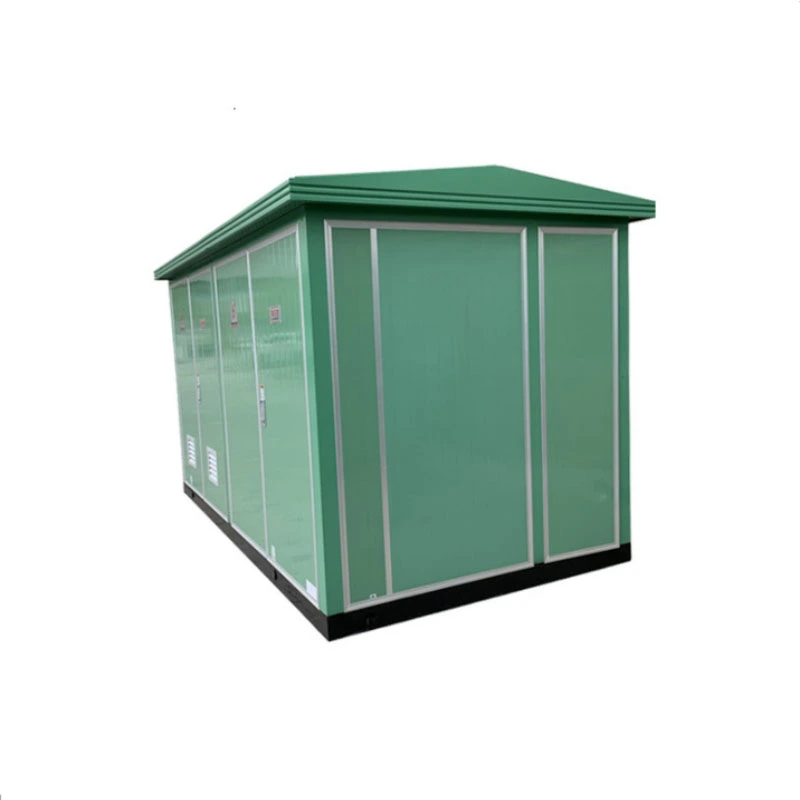

Vindkraftpakkede europæisk type understation

Vindkraftpakkede europæisk type understation er en fabriksmonteret, kompakt strømkonverteringsenhed, der er specielt designet til at indsamle mellemspændingselektricitet fra en eller flere vindmøller, trappe den ned (eller op) til netkompatible niveauer og beskytte både møllen og forsyningsnettet mod elektriske fejl.

I modsætning til generiske understationer er denne enhed specialbygget til de unikke krav til vindproduktion:

● Høj vibrationstolerance: Forstærkede interne samleskinner og anti-løsende hardware.

● Bredt spændingsudsving: Håndterer udgangsudsving fra 400V (turbineterminal) til 35kV (opsamlingsnet).

● Klar til fjernovervågning: Integrerede SCADA-porte til turbinekontrolrum.

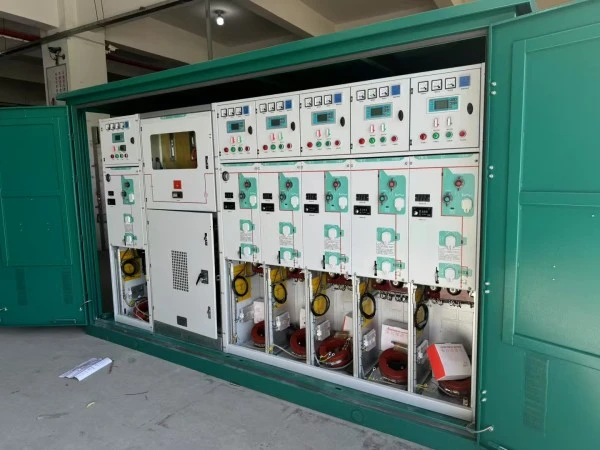

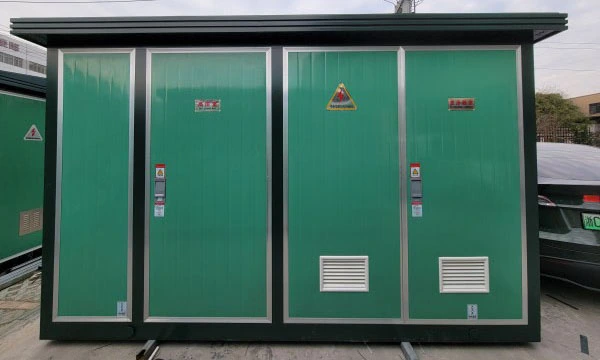

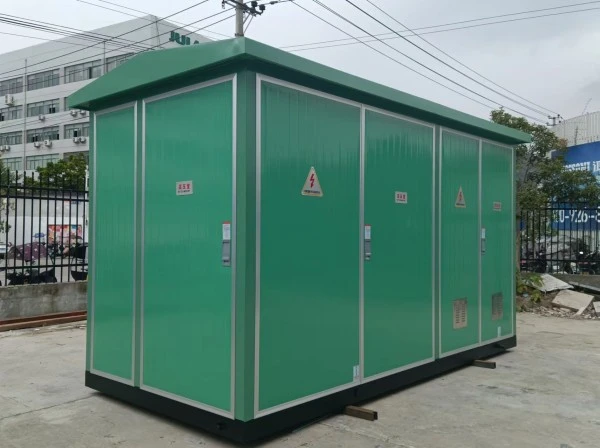

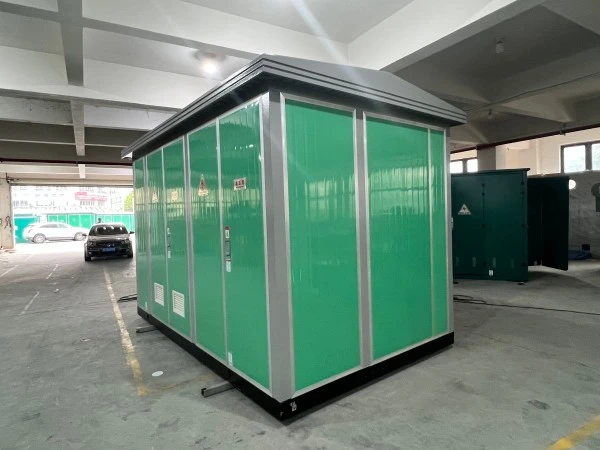

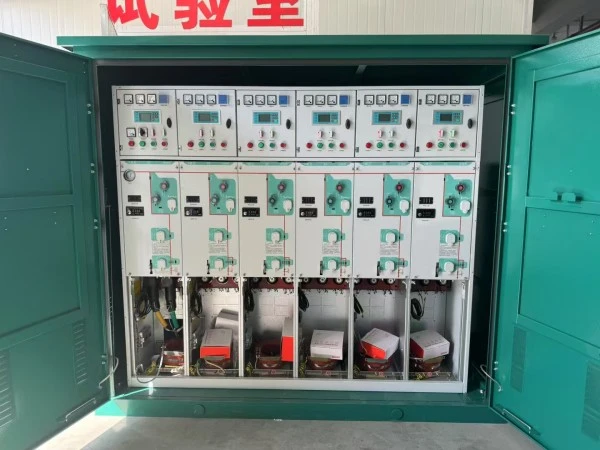

Fysisk bevarer den vindkraftpakkede europæiske understation den klassiske europæiske tre-rums arkitektur (HV-side, transformer, LV-side), men tilføjer vindspecifikke funktioner: et dedikeret interfacebeskyttelsesrelæ, harmoniske filtreringsterminaler og et vejrbestandigt kabinet, der er klassificeret til kystsaltspray.

Hvad kan det gøre?

Primær funktion: Fungerer som den elektriske grænseflade mellem en vindmøllegenerator og mellemspændingsopsamlingsnettet.

Fire kernejob:

1. Spændingstransformation:Konverterer turbinens udgangsspænding (typisk 690V) til opsamlingsnetspænding (10kV–35kV) ved hjælp af en step-up transformer placeret inde i enheden.

2. Fejlisolering:Afbryder automatisk turbinen, hvis netparametre (spænding, frekvens) glider uden for de tilladte grænser, hvilket beskytter begge aktiver.

3. Strømkvalitetskonditionering:Giver jordforbindelse, overspændingsafledere og filtreringspunkter for at afbøde harmoniske genereret af drev med variabel frekvens inde i turbinen.

4. Energimåling og overvågning:Indeholder CT'er og PT'er i brugskvalitet til indførselstariffmåling og fjernstyring af ydeevne.

Fordi den vindkraftpakkede europæisk type understation ankommer fuldt færdigkablet og testet, undgår udviklere af vindmølleparker måneders elektrisk montering på stedet. En enhed betjener enten en enkelt stor turbine (2MW–6MW) eller en lille klynge af mindre turbiner i en "daisy chain"-konfiguration.

Produktparameter

Nedenfor er de tekniske standardspecifikationer for Wind power Packaged europæisk type understation fra Lugao Power. Brugerdefinerede vurderinger tilgængelige efter anmodning.

Produktfunktion og applikation

Spørgsmål 1: Hvad adskiller den vindkraftpakkede transformerstation af europæisk type fra en standard europæisk transformerstation?

A: Tre vindspecifikke funktioner. For det første er transformatoren inde i en vindkraftpakket europæisk understation designet til tovejs strømstrøm og hyppige spændingsudsving - turbiner ramper konstant op og ned. For det andet inkluderer LV-rummet et dedikeret netgrænsefladebeskyttelsesrelæ, der udløses inden for 100 ms, hvis netspændingen eller frekvensen afviger, som krævet af forsyningsforbindelsesstandarder (f.eks. IEEE 1547, IEC 61727). For det tredje bruger hele kabinettet anti-vibrationsbeslag på alle elektriske kontakter; standardenheder ville se skruen løsne sig efter seks måneder i nærheden af ​​en turbine.

Q2: Hvordan håndterer denne enhed lynnedslag, der er almindelige i åbne vindmølleparker?

A: Hver vindenergipakkede europæisk type understation er udstyret med type 1+2 overspændingsafledere på både HV- og LV-sider (afladningskapacitet 25kA pr. pol). Derudover har transformatortanken en direkte jordforbindelse, der er dimensioneret til 120 mm² kobberkabel. I vores fabrikstest simulerer vi 10/350μs lynimpulser op til 100kA uden intern flashover.

Q3: Kan denne transformerstation bruges til både onshore og offshore vind?

A: På land – absolut. Til offshore tilbyder vi en opgraderet version kaldet "Offshore-pakken." Den standard vindkraftpakkede europæisk type understation har IP54-klassificering, velegnet til kystzoner på land. Til offshore (på turbineplatform eller jacketfundament) opgraderer vi til IP66, bruger C5-M marine-grade coating (over 400μm tyk) og udskifter alle standard stålbolte med 316L rustfrit stål. Transformatorolien erstattes med naturlig ester (biologisk nedbrydelig) for at opfylde miljøbestemmelserne.

Q4: Hvad er de mest almindelige anvendelsesscenarier for denne enhed?

A: Fire primære applikationer:

Produktionsdetaljer

Hvordan Lugao Power bygger en bedre vindkraftpakket europæisk understation

Detalje 1: Anti-vibrationsteknik

De fleste understationsfejl i vindmølleparker kan spores tilbage til løsnede forbindelser fra konstant turbinesvingning (0,5-2 Hz). Vores løsning: hver samleskinneforbindelse bruger Belleville-skivefjedre under bolthovedet, hvilket bibeholder klemkraften, selv når komponenter vibrerer. Klemrækker er af bur-klemme-type (ikke skrue-klemme). Indvendige kabelbindere udskiftes med låsestropper i rustfrit stål. Resultat: Efter 5.000 timers simuleret vibration (2g, 5–200 Hz sweep) forbliver drejningsmomentretentionen >90 % af den oprindelige værdi.

Detalje 2: Transformerdesign til vinddrift

Standard distributionstransformatorer ser konstant belastning. Vindtransformatorer ser hurtige udsving fra 0 % til 110 % på under 10 sekunder. VoresVindkraft Pakket europæisk type understationbruger en kerne med høj kortslutningsstyrke med aksialt spændetryk på 4,5 MPa (i forhold til industristandard 2,5 MPa). Viklinger er kontinuerligt transponerede ledere (CTC) snarere end flere parallelle tråde, hvilket eliminerer cirkulerende strømtab under ubalancerede belastninger. Vi tilføjer også fiberoptiske temperatursensorer indlejret direkte i LV-viklingen - ikke kun topolietermometre - som giver realtids hotspot-data til turbinecontrolleren.

Detalje 3: Korrosionsbeskyttelse ud over maling

Vindmølleparker ligger i klasse C3 (inland) til C5-M (offshore) miljøer. Standard pulverlakering fejler ved afskårne kanter. Vores proces:

1. Kantforsegling: Hver laserskåret kant modtager en perle af epoxy kantforsegler før maling.

2. Zinkrig primer: 80μm 95% zinkstøv epoxy primer (offerbeskyttelse).

3. Mellemlag: 100μm højopbygget epoxy.

4. Topcoat: 80μm polyurethan (RAL 7035 lysegrå, eller custom).

Total DFT (tør filmtykkelse) = 260μm minimum. Saltspray testet til 1.500 timer uden krybning (ASTM B117).

Vores fordel vs. konkurrenter

Hvorfor vælge Lugao Power til vindkraftstationer?

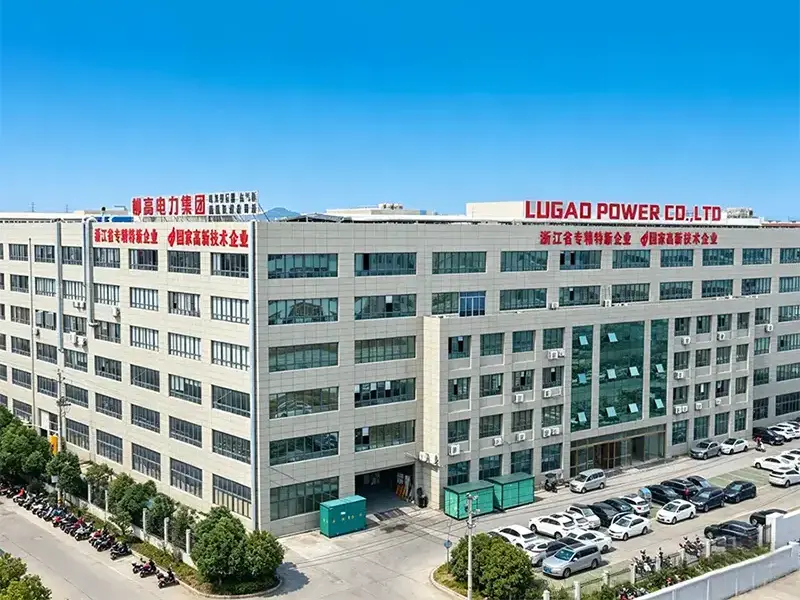

10+ års produktion af kraftudstyr

Dedikeret Transformer og MV Switchgear Engineering Team

Vindkraft understationsløsninger fra 1MVA til 8MVA

Fabrikstest før forsendelse

Skræddersyede designs til onshore og kystnære vindprojekter

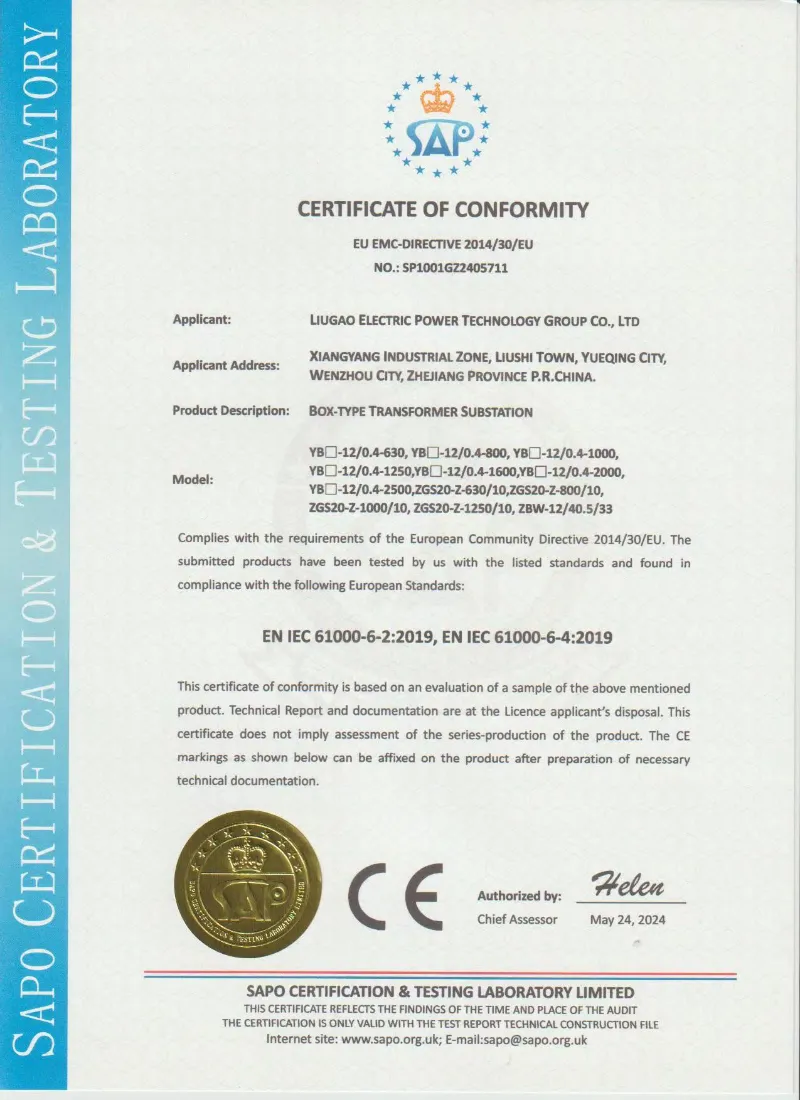

IEC-kompatibel fremstilling og test
