Præfabrikeret kompakt europæisk understation

En præfabrikeret kompakt understation af europæisk type er en fabriksmonteret, tre-kammer lukket strømfordelingsenhed designet til at modtage, transformere og distribuere mellemspændingselektricitet til lavspændingsbelastninger. I modsætning til traditionelle betonbyggede transformerstationer, der kræver ugers konstruktion på stedet, kommer denne enhed klar til tilslutning.

Hvad er det?

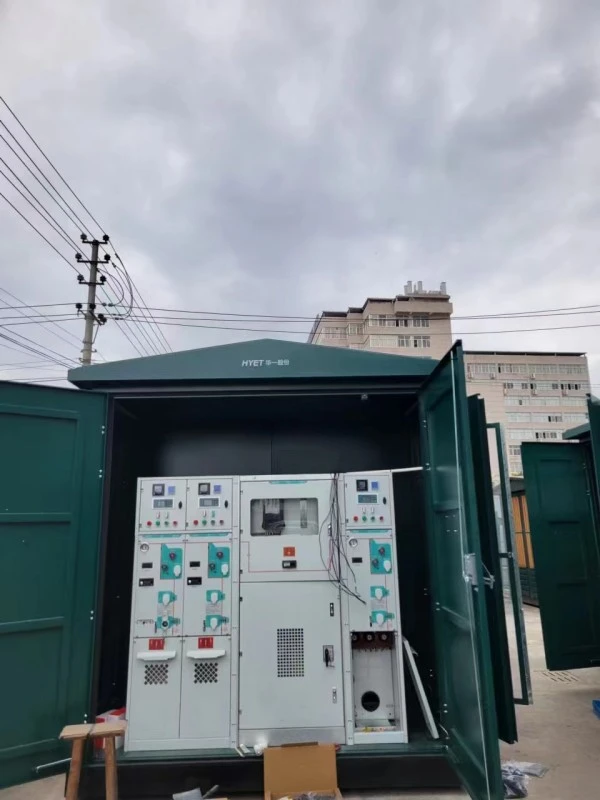

Den præfabrikerede kompakte understation af europæisk type (også kendt som enEuropæisk boks understation) består af tre forskellige, adskilte rum:

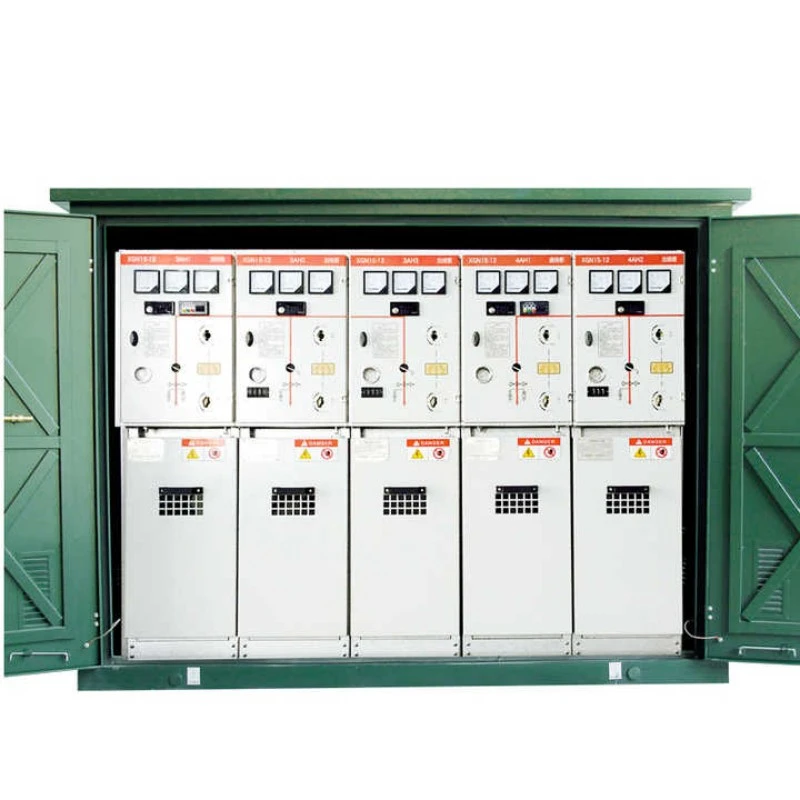

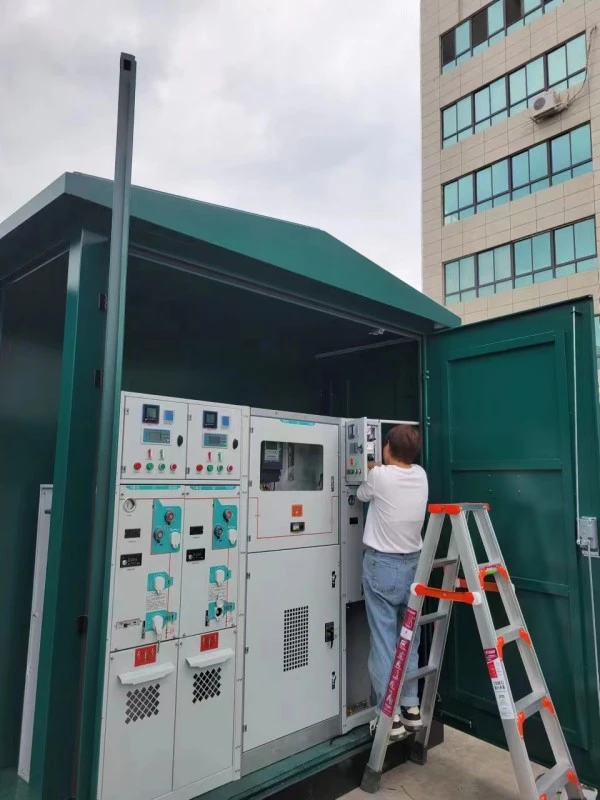

1. Højspændingsrum (HV): Indeholder koblingsudstyr, beskyttelsesrelæer og måleenheder.

2. Transformerrum: Indeholder en transformer i olie- eller tørtype.

3. Lavspændingsrum (LV): Indeholder distributionspaneler, afbrydere og udgående feedere.

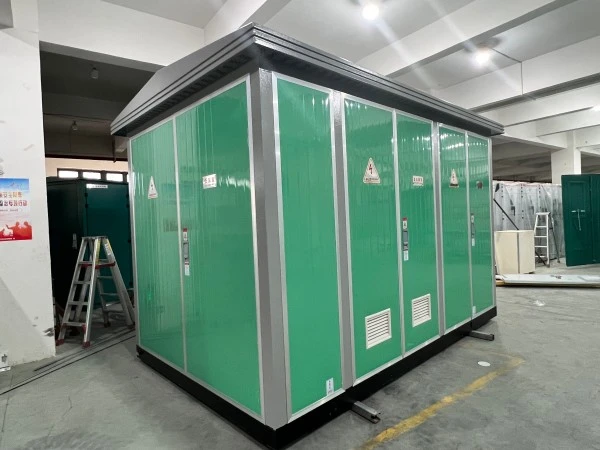

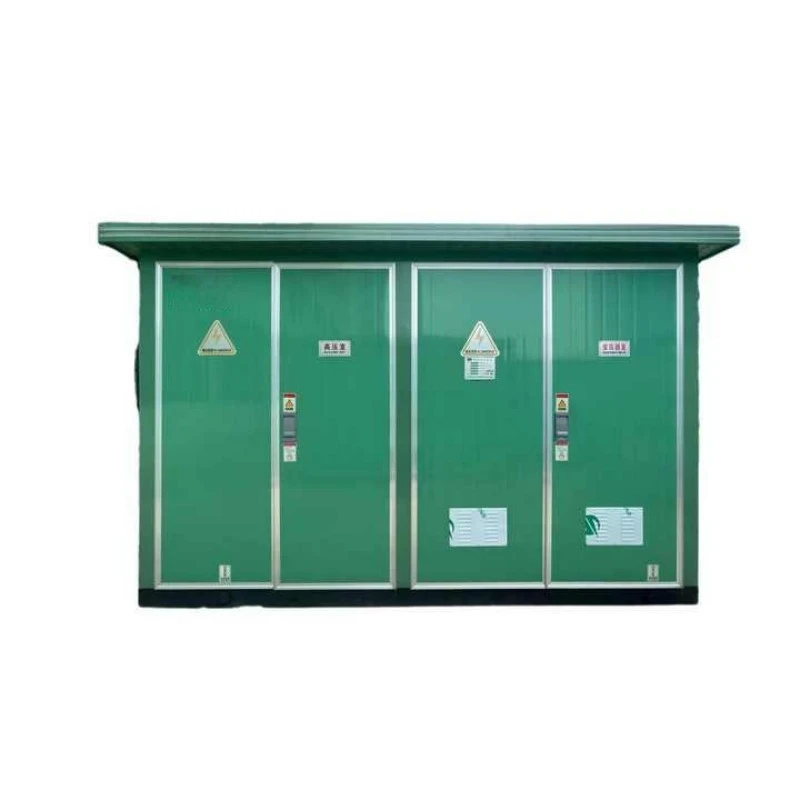

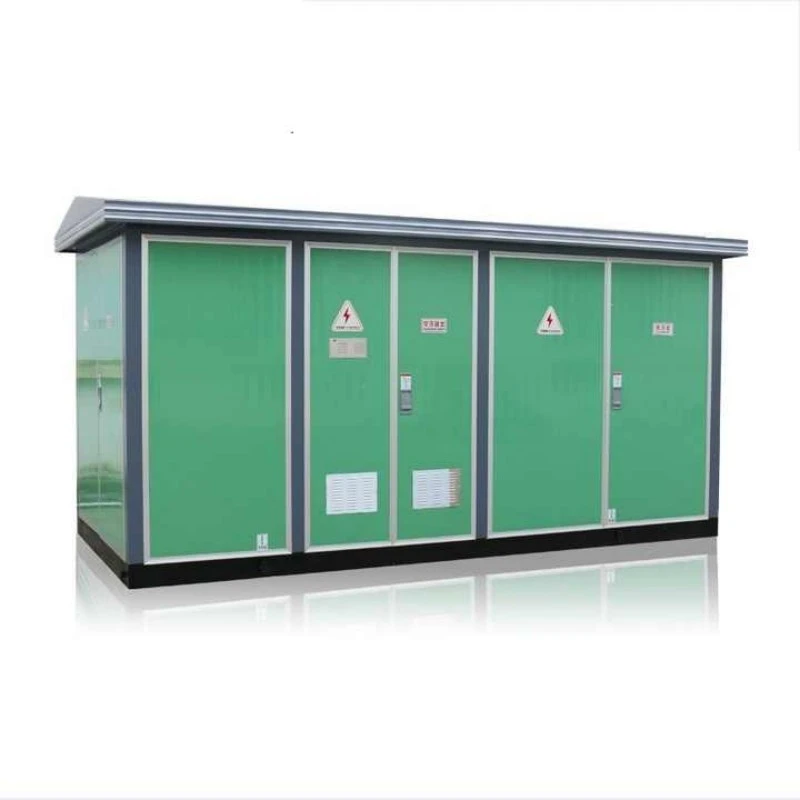

Disse tre kamre er arrangeret i en "I"- eller "II"-form i et enkelt, vejrbestandigt stål- eller kompositkabinet. Hvert rum er fysisk adskilt af metalskillevægge for at forhindre fejludbredelse.

Hvad kan det gøre?

Dette udstyr udfører tre kernefunktioner:

1. Step-down spændingskonvertering: Konverterer indgående mellemspænding (6kV, 10kV, 20kV, 35kV) til brugbar lavspænding (400V, 230V).

2. Beskyttelse og isolering: Isolerer automatisk fejlbehæftede kredsløb via sikringer eller kredsløbsafbrydere, hvilket beskytter downstream-aktiver.

3. Belastningsstyring: Fordeler strøm til flere udgående kredsløb, hvilket muliggør selektiv omskiftning, måling og overvågning.

Fordi den præfabrikerede kompakte transformerstation af europæisk type er færdigkablet og testet på fabrikken, eliminerer den komplekse ledningsfejl på stedet. Det tjener som nervecenter for den endelige strømfordeling i boligblokke, fabrikker, solcellefarme og EV-ladestationer.

Produktfordele

Når du vælger den præfabrikerede kompakte understation af europæisk type fra Lugao Power, opnår du fem klare konkurrencefordele i forhold til konventionelle understationer og alternativer af amerikansk type.

Fordel 1: Overlegen personalesikkerhed

Det tre-rums "kompartmentaliserede" design er kendetegnende for enhver ægte præfabrikeret kompakt understation af europæisk type. Hver sektion er fuldt sammenlåst med mekaniske og elektriske låse. For eksempel kan LV-døren ikke åbne, medmindre hovedafbryderen er OFF; HV-døren kan ikke åbnes, medmindre jordingskontakten er LUKKET. Denne sekventielle sikkerhedslogik forhindrer direkte eksponering, hvilket drastisk reducerer risikoen for lysbueblink for operatører. Understationer af amerikansk type har derimod ofte udsatte dele under spænding under udskiftning af sikringer.

Fordel 2: Mulighed for uafbrudt strømforsyning

I modsætning til enheder af amerikansk type, hvor udskiftning af en sikring kræver at hele transformeren afbrydes, tillader vores præfabrikerede kompakte understation af europæisk type uafhængig vedligeholdelse. Du kan åbne LV-rummet for måleraflæsning, mens HV-siden forbliver strømførende. Mere avancerede versioner kan rumme en loop-switching RMU (Ring Main Unit), hvilket muliggør en "to-in, to-out"-konfiguration, der opretholder strøm til downstream-kunder selv under opstrømsfejl. Dette gør det uundværligt for hospitaler og datacentre.

Fordel 3: Fremragende termisk styring

Hvert transformerrum har tvungen ventilation (automatiske termostatstyrede ventilatorer) plus naturlige konvektionslameller. Den fysiske adskillelse betyder, at varme genereret af transformeren ikke påvirker følsomme elektroniske relæer i HV-rummet. Vores test viser indvendige temperaturforbliver 15-20°C lavere end ikke-segmenterede designs under sommerspidsbelastninger, hvilket direkte forlænger isoleringens levetid.

Fordel 4: Ekstrem miljøtilpasningsevne

Indbygget til IP54 minimum (støvtæt og beskyttet mod vandstråler), modstår kabinettet saltspray, sandstorme og kraftig regn. En 40 mm luftspalte plus anti-kondensationsvarmere forhindrer intern fugt. Driftsområde: -40°C til +55°C. Denne robusthed er grunden til, at den præfabrikerede kompakte europæisk type understation er standardvalget til kystnære vindmølleparker og ørkensolprojekter.

Fordel 5: Lavere Total Cost of Ownership (TCO)

Den oprindelige købspris kan være 15-20 % højere end en sammenlignelig amerikansk enhed, men TCO over 20 år er 30 % lavere. Hvorfor? Enheder af europæisk type har udskiftelige, modulære komponenter (du skifter kun en defekt sikring, ikke hele samleskinnen). Olieinddæmningsbrønde forhindrer jordforureningsbøder. Minimale anlægsarbejder (bare en flad betonpude) i forhold til at bygge et betonrum sparer $5.000-$10.000 per enhed i installationsarbejde.

Produktegenskaber

Nedenfor er de specifikke tekniske egenskaber for vores præfabrikerede kompakte europæisk type understation:

Produktionsdetaljer

Lugao Power fremstiller alle præfabrikerede kompakte europæisk type understationer i vores ISO 9001-certificerede 25.000 m² fabrik. Nedenfor er de vigtigste produktionsdetaljer, der adskiller vores kvalitet.

Materialevalg

Stål: Importeret DX51D+Z275 galvaniseret stål, klippet og bøjet på en CNC revolverstanse (tolerance ±0,2 mm).

GRP (Glas Forstærket Polyester): Tilbydes til kystnære ordrer – ingen korrosion, men højere omkostninger. Brandhæmmende klasse VO (UL94).

Transformerkerne: Amorft metal eller CRGO siliciumstål (M5-kvalitet, 0,23 mm tykkelse). Tab ved ubelastet belastning reduceret med 70 % sammenlignet med standardstål.

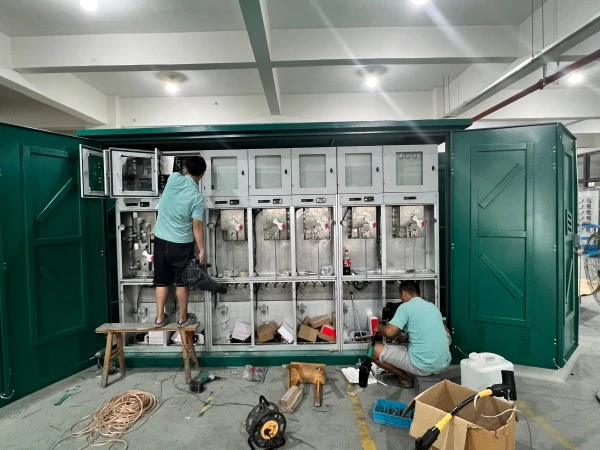

Monteringsproces

Rumfremstilling: Separate svejsestik til HV-, transformator- og LV-sektioner. Hvert rum er lækagetestet med en sæbeopløsning (til olieindeslutning).

Maling: Forbehandling (affedtning, fosfatering) → Epoxy primer (80μm) → Polyester topcoat (70μm). Saltspraytest: 720 timer uden krybning.

Interne ledninger: Halogenfri, 90°C-klassificerede kobberkabler, krympet med sekskantede matricer (udtrækstest >200N). Alle terminaler mærket med krympemærker.

Transformatorinstallation: Oliefyldte transformere undergår vakuumtørring (restfugt <0,5%). Transformere af tør type imprægneres under vakuumtryk (VPI) to gange.

Kvalitetskontrol

1. Dielektrisk test: 28kV/1min for HV-siden; 3kV/1min for LV side.

2. Varmekørsel: Fuld belastning ved 40°C omgivende i 8 timer; temperaturstigning overvåget af 12 PT100-sensorer.

3. IP-test: Støvkammer i 8 timer, efterfulgt af vandstråletest (12,5 mm dyse ved 100 liter/min).

4. Funktionel aflåsningstest: 50 åbne-lukke-cyklusser på hver kontakt.

Tilpasningsmuligheder

1. Farve: RAL 7035 (lys grå) standard; enhver RAL-kode efter anmodning (+15 dages leveringstid).

2. Kabelindføring: Bund (gennem sokkel) eller side (forskruningsplader).

3. Smarte funktioner: IoT-aktiveret fjernovervågning (strøm, spænding, temp, dørstatus) via 4G/WiFi.

Emballage, forsendelse, garanti

Emballage & forsendelse

Hver præfabrikeret kompakt europæisk understation løftes ved hjælp af fire indbyggede løfteøjer (testet til 2× bruttovægt). Emballeringsprocedure:

● Interiør: Silicagel-tørremiddelpakker (2 kg) placeret inde i hvert rum for at absorbere transportfugt.

● Kabelindføringer: Forseglet med plasthætter og selvvulkaniserende tape.

● Udvendigt: Strækviklet med VCI (Vapor Corrosion Inhibitor) film, derefter dækket med en kraftig vandtæt presenning.

● Kasser: Boltet fast på en forsendelsesslæde af stål (1200 mm højde for gaffeltrucklommer). Hjørnebeskyttere og omsnøringsbånd.

Leveringstid: 25 arbejdsdage for standard 630kVA enhed; 35 dage for tilpassede ordrer (inklusive smart måling).

Garanti og eftersalg

Garantiperiode: 12 måneder fra idriftsættelsesdatoen eller 14 måneder fra afsendelse (alt efter hvad der indtræffer først).

Dækning: Alle fabrikationsfejl i materialer eller udførelse. Dækker ikke skader fra lynnedslag, oversvømmelse, overbelastning ud over navneskiltet eller uautoriserede ændringer.
