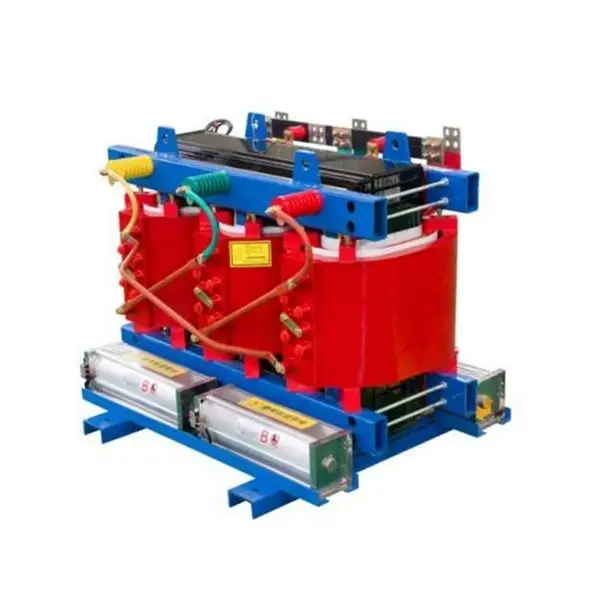

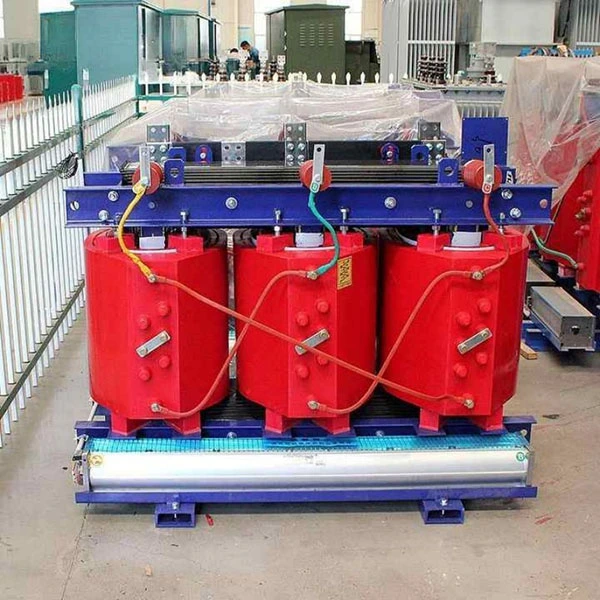

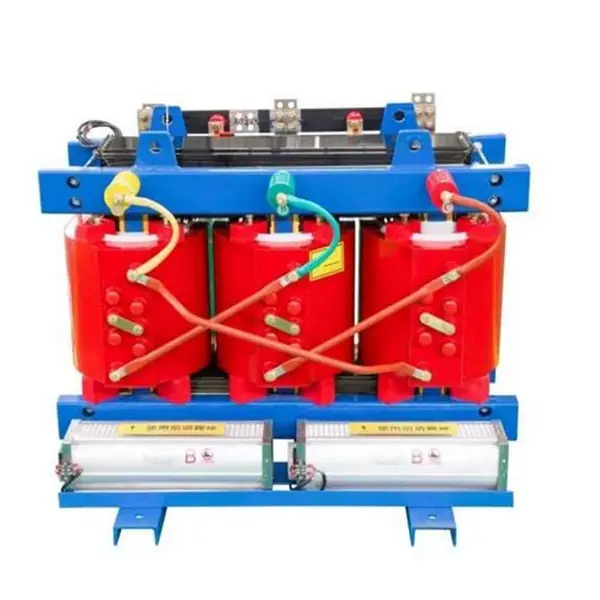

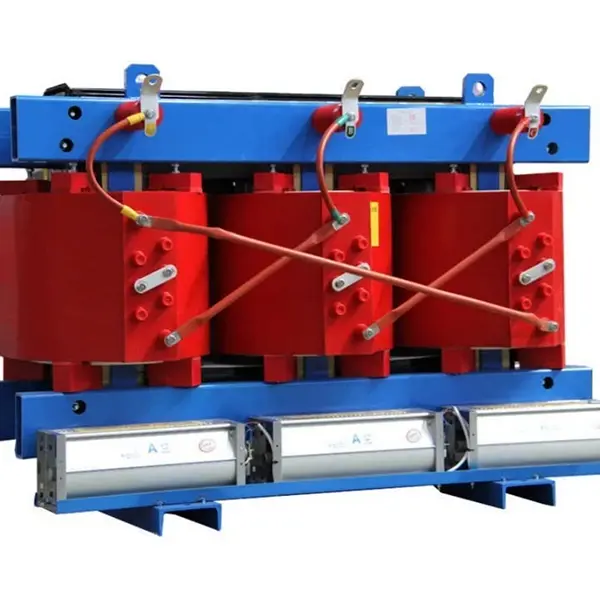

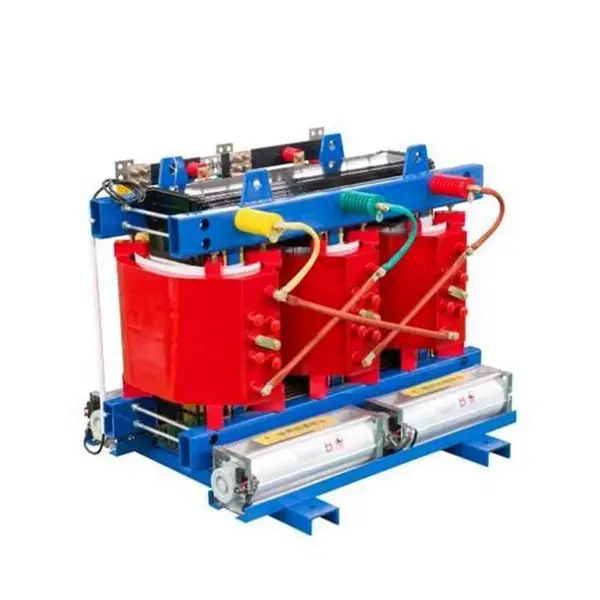

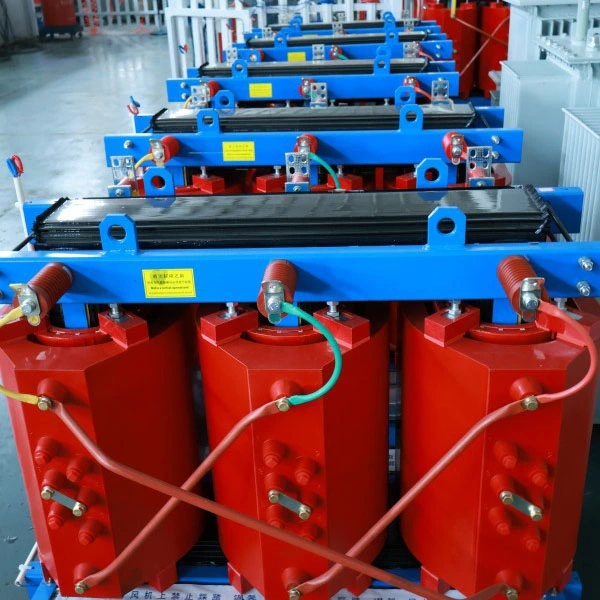

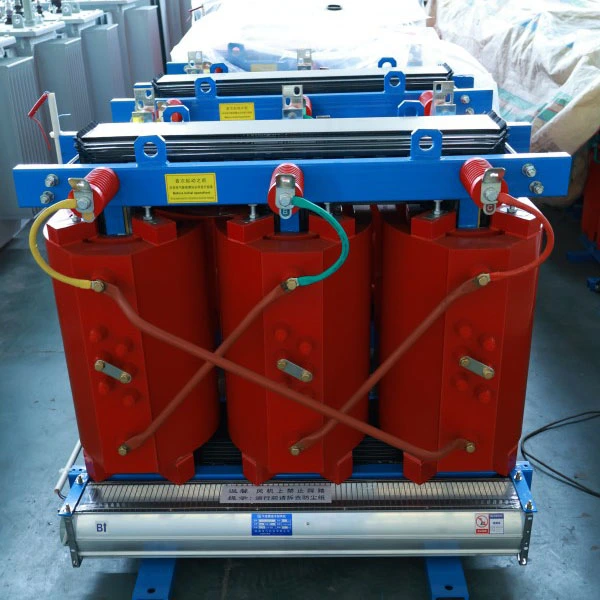

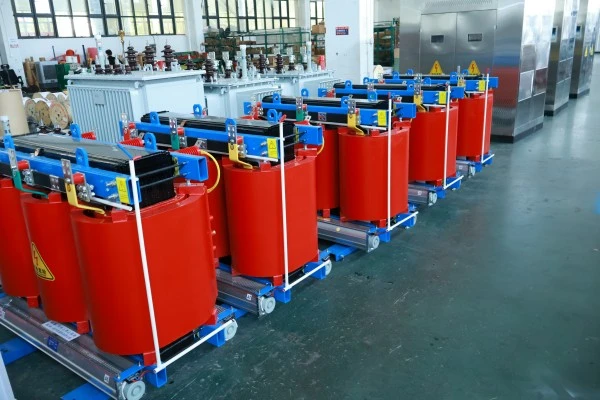

SCB13 800kva Epoxy Resin Cast Power Transformer

Hvad er dette udstyr?

SCB13-800kVA Epoxy Resin Cast Power Transformer er en trefaset strømtransformator fremstillet ved hjælp af en vakuum epoxyharpiksstøbeproces. Den tilhører den energieffektive familie af tør-type transformere.

Modelkodeopdeling:

● S – Trefaset

● C – Støbt harpiks (epoxy)

● B – Lavspændingsfolievikling

● 13 – Præstationsseriekode, der repræsenterer energieffektivitetsniveau

Hvad gør det?

Dette udstyrs kernefunktion er at nedtrappe højspænding (10kV eller 35kV) til lavspænding (400V/380V), hvilket giver sikker og stabil strøm til forskellige elektriske belastninger. I modsætning til traditionelle oliefyldte transformere, bruger den ikke isoleringsolie til afkøling. I stedet fungerer den ved hjælp af solid epoxyisolering kombineret med naturlig luftkøling.

Produktbeskrivelse

SCB13-800kVA Epoxy Resin Cast Power Transformer er en højeffektiv,trefaset tør-type transformerdesignet til moderne strømdistribution. Den har vakuumstøbning af epoxyharpiks, lavspændingsfolieviklinger og opfylder GB 20052-2020 niveau 2 energieffektivitetsstandarder (nærmer sig niveau 1). Ideel til applikationer, der kræver energibesparelser, brandsikkerhed og pålidelighed.

Vurderet til 800kVA med et standardspændingsforhold på 10kV/0,4kV (kan tilpasses til 6kV, 20kV eller 35kV). Den oliefri epoxy solid isolering eliminerer lækage, brand og eksplosionsrisici, hvilket gør den velegnet til højhuse, undergrundsbaner, hospitaler, datacentre og kemiske fabrikker.

Vigtig elektrisk ydeevne: tab uden belastning ≤1090W, belastningstab (120°C) ≤6260W, kortslutningsimpedans 6% (justerbar 4%-10%), delvis afladning ≤5pC og støj ≤55dB ved 1 meter.

Udstyret med et intelligent temperaturkontrolsystem (PT100-sensorer, automatisk blæserstart/stop, overophedningsalarm og trip) og RS485-kommunikation til BA-systemintegration. VPI-støbeprocessen sikrer fugtsikker, flammehæmmende indkapsling. Core bruger højpermeabilitet siliciumstål med step-lap samlinger. Standardbeskyttelse IP20 (IP23 valgfri).

Med en levetid på 30 år og minimal vedligeholdelse er SCB13-800kVA et pålideligt, økonomisk valg til nye eller opgraderede distributionssystemer.

Produktanvendelse

Typiske applikationer:

Højhuse, kommercielle komplekser, hospitaler, datacentre, metrostationer, lufthavne, kemiske anlæg, vedvarende energistationer og ethvert sted, hvor brandsikkerhed er et kritisk krav.

Produktfunktion

Høj effektivitet og energibesparelser – Lavere driftsomkostninger

Tomgangstab reduceret med 20%-37% sammenlignet med SCB11-serien; belastningstab reduceret med 15%-30%

Typisk 800kVA tomgangstab ≤ 1090W, belastningstab (ved 120°C) ≤ 6260W

Opfylder GB 20052-2020 niveau 2 energieffektivitetsstandarder; nogle parametre når niveau 1

Økonomisk fordelsberegning:

Baseret på 8.000 driftstimer om året ved 0,11 USD/kWh sammenlignet med en standard SCB11-transformer er den årlige elbesparelse cirka 2.000-2.700 USD. Prisforskellen inddrives på cirka 3 år.

Sikkerhed og pålidelighed – Brandsikker og eksplosionssikker uden risiko

Kernefordele:

Selvslukkende: Epoxyharpiks antændelsespunkt > 300°C; flammen spreder sig ikke, og slukker af sig selv, når varmekilden fjernes

Oliefrit design: Eliminerer fuldstændigt olielækage, brand og eksplosionsrisici; ikke behov for en olieinddæmningsbrønd

Høj kortslutningsmodstandsevne: Den højstyrke glasfiberforstærkede struktur dannet ved vakuumstøbning øger kortslutningsmodstandsevnen med mere end 30 %

Ekstremt lav delvis afladning: Delvis afladning kan kontrolleres under 5pC, hvilket betydeligt bremser isoleringens aldring

Håndtering af reelle kunders bekymringer:

Q: Når man installerer en transformer i kælderen i et højhus, hvad fokuserer brandsynet så mest på?

A: Brandmyndighederne fokuserer primært på "brandspredningsrisiko" og "giftig røgemission." Vores SCB13 bruger epoxyharpiksstøbning, som i sagens natur er flammehæmmende og ikke producerer halogenerede giftige gasser, når de brændes (i overensstemmelse med GB/T 1094.11-2022). Dette er en stor fordel, som oliefyldte transformere ikke kan matche. Mange kommercielle komplekser og hospitalsprojekter i første- og andenrangsbyer har bestået strenge brandsikkerhedsvurderinger netop på grund af denne funktion.

Q: Transformere af tør type er følsomme over for fugt. Kan de arbejde i regntiden i de sydlige egne?

Sv: Konventionelle transformatorer af tør type er faktisk følsomme over for fugt, men vores SCB13 bruger en vakuumstøbeproces, hvor epoxyharpiks fuldstændigt indkapsler viklingerne og danner et forseglet isoleringslag. Kernen og spændebeslag gennemgår en speciel anti-korrosionsbehandling, hvilket muliggør normal drift i miljøer med 100 % relativ fugtighed. Der kræves ingen tørrebehandling før genstart efter nedlukning.

Smart overvågning – Temperatur på et blik

Standard intelligent temperaturkontrolsystem:

Præ-indlejrede PT100 platin modstandssensorer i hver fasevikling til temperaturovervågning i realtid

Controlleren viser cyklisk trefasede viklingstemperaturer - let at aflæse

Starter/stopper automatisk bundmonterede køleventilatorer (starter ved >100°C, stopper ved <80°C)

Giver overtemperaturalarm (justerbart sætpunkt) og overtemperaturudløsningsbeskyttelse

Støjsvag drift – støjsvag og ikke-forstyrrende

Målte data:

For 800kVA og derunder, støjniveau ≤ 55dB målt 1 meter fra udstyret

45° fuldt trappet lapkerneledteknologi + vibrationsdæmpende puder kan yderligere reducere støjen med 5-8dB

Stærk overbelastningskapacitet – pålidelig, når det betyder mest

Parametre for overbelastningsevne:

Naturlig køling (AN) – kan fungere ved 100 % belastning kontinuerligt

Forceret luftkøling (AF) – kapaciteten kan øges med 40-50 %

Kan modstå 150 % nominel belastning i 2 timer

Ansøgningsscenarier:

Sommerspidsbelastningsperioder, strømbeskyttelse ved kritiske hændelser, midlertidig belastningsdeling, når en transformer svigter – i disse "kritiske øjeblikke" sikrer SCB13's overbelastningskapacitet strømforsyningskontinuitet.

Vedligeholdelsesfri – ubesværet og problemfri

Vedligeholdelsesfordele:

Oliefri – intet behov for periodisk oliefiltrering eller oliekromatografitestning

Glat snoede overflade - støv samler sig ikke let

Ingen bevægelige dele – ekstrem lav fejlrate

Daglig vedligeholdelse kræver kun kontrol af temperaturvisning og rengøring af køleluftkanaler

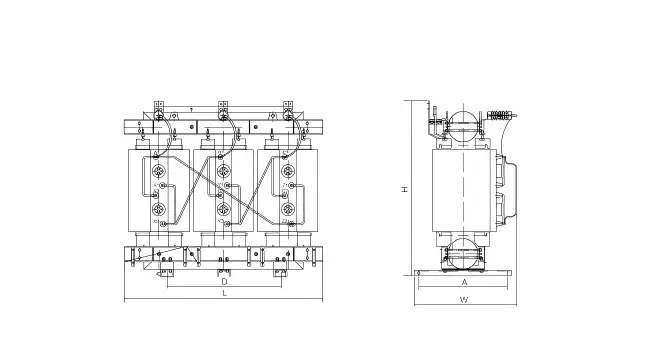

Produktparameter (specifikation)

Forpligtelse til eftersalgsservice

Garantiperiode: 12 måneder fra forsendelsesdatoen (kan forlænges til 36 eller 60 måneder med en betalt servicekontrakt)

Teknisk support: Livstid gratis teknisk konsultation; belastningsberegning og løsningsoptimering under udvælgelsesfasen

Feltservice: Installationsvejledning, idriftsættelseshjælp, fejlhåndtering (gratis under garanti, omkostningsbaseret efter garanti)

Forsyning med reservedele: Temperaturregulatorer, ventilatorer, sensorer og andre almindelige dele på lager; levering næste dag med kurer
