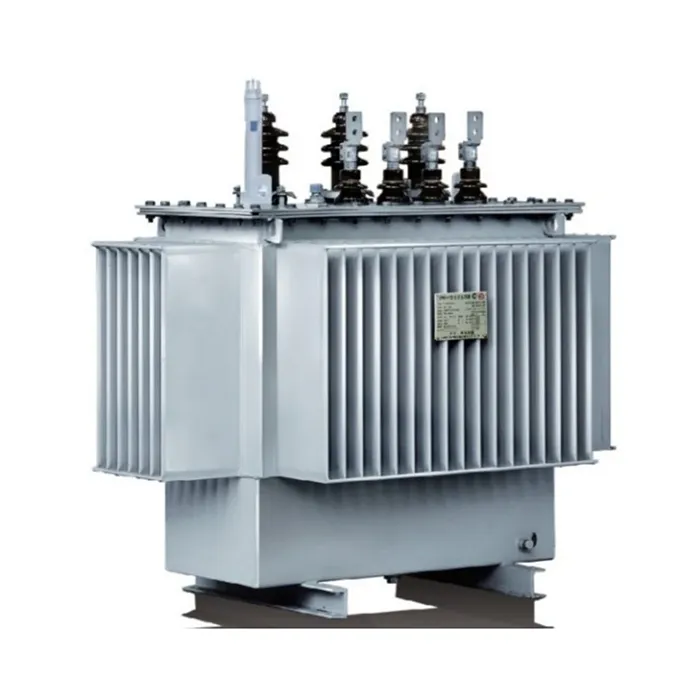

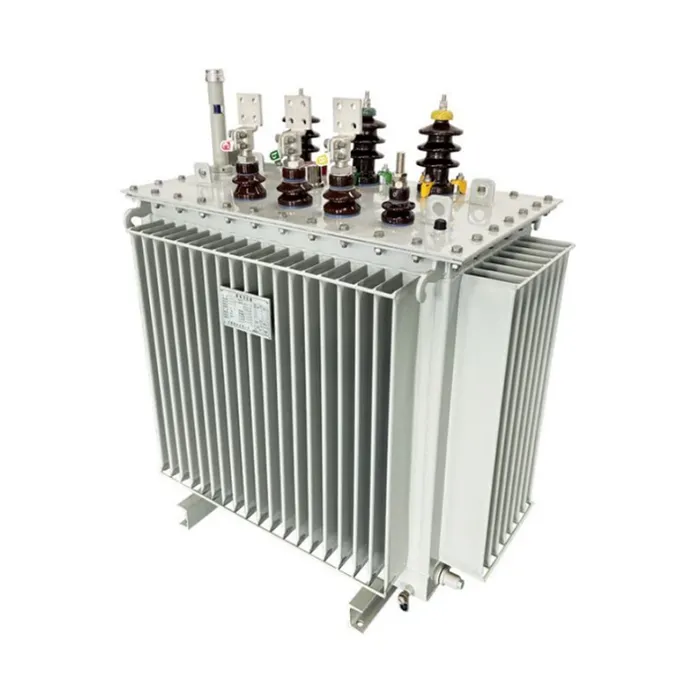

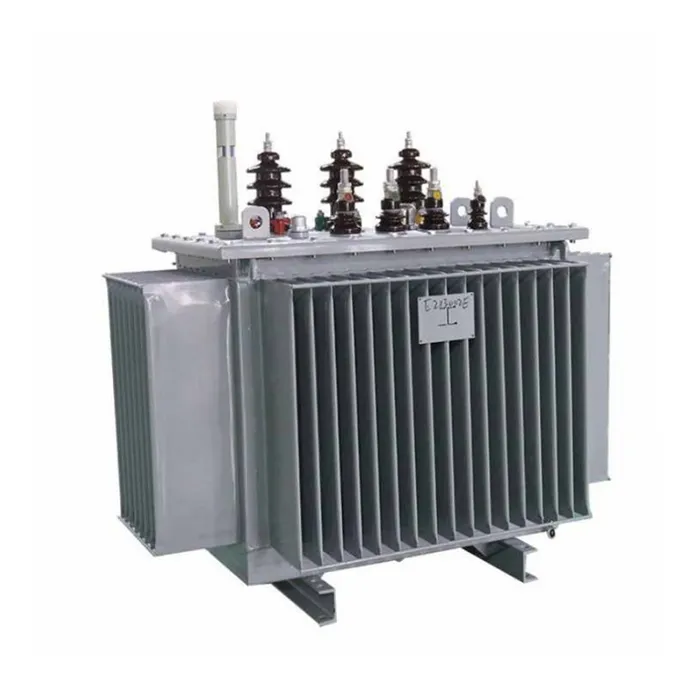

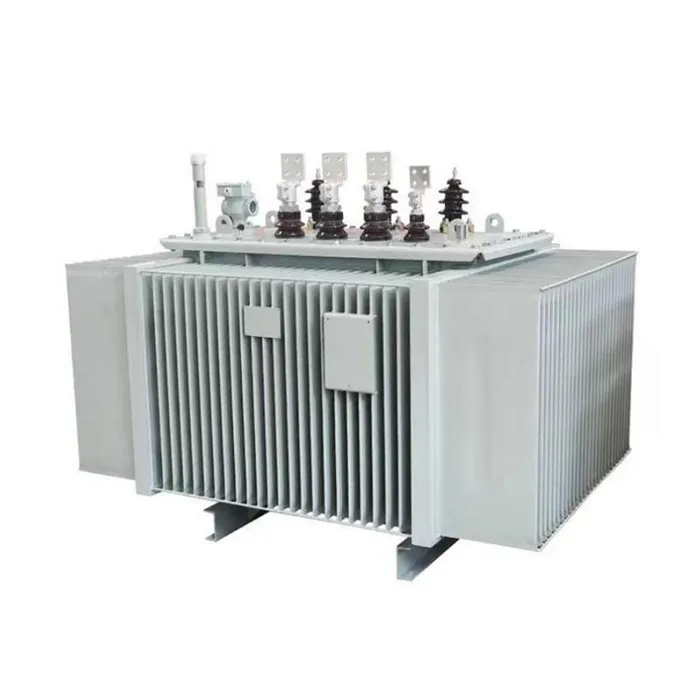

To-vindet trefaset højspændingstransformator

Vores virksomhed er en professionel producent af to-vindede trefasede højspændingstransformere, designet til at levere pålidelig og effektiv kraftoverførsel til højspændingsnet og storskala elproduktionsapplikationer. Vores kernefordel ligger i ufleksible applikationsløsninger, herunder flere spændingsreguleringsmetoder, såsom trinkoblere uden for kredsløbet og trinkoblere, der muliggør spændingsjustering uden strømafbrydelse under fluktuerende netforhold. Med forskellige kølemuligheder såsom olie-nedsænket selvkøling, tvungen luftkøling og tvungen oliecirkulation, tilpasser vores transformere sig problemfrit til forskellige installationsmiljøer. Disse produkter kombinerer forenklet struktur, stabil drift, stærk slag- og overbelastningsbestandighed og høj omkostningseffektivitet, hvilket gør dem til det foretrukne valg til transformerstationer, kraftværker og industrielle kraftsystemer.

Mærke: Lugao Power Co., Ltd.
Certificering: ISO/CE/Typetestrapport

Send forespørgsel

Produkt beskrivelse

Den to-vindede trefasede højspændingstransformator fremstillet afLugao Power Co., Ltd.er en højtydende krafttransformator designet specielt til højspændingstransmissions- og distributionsnetværk. I modsætning til tre-vindede designs har denne transformer kun højspændings- og lavspændingsviklinger, hvilket forenkler strukturen betydeligt, samtidig med at driftssikkerheden forbedres. Dette design reducerer fejlpunkter og forbedrer fejltolerancen, hvilket gør det særligt velegnet til generator step-up applikationer og netforbindelser.

Bygget med en kornorienteret siliciumstålkerne med lavt tab og iltfri kobberviklinger med høj ledningsevne, opnår transformatoren exceptionelt lave tomgangs- og belastningstab. Den robusteolie-nedsænket kølesystemsikrer effektiv varmeafledning, mens den fuldt forseglede tankstruktur forhindrer olieoxidation og fugtindtrængning. Med flere tilgængelige regulerings- og kølekonfigurationer leverer dette produkt en langsigtet stabil ydeevne under krævende driftsforhold.

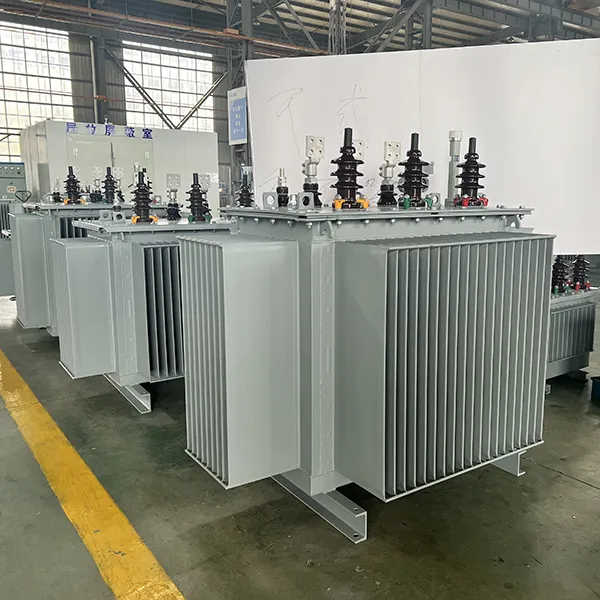

Two Winding Three Phase High Voltage Transformer

Produktfunktion og applikation

Funktioner

Opfylder eller overgår IEC, ANSI, GB og andre internationale standarder

To-vindet design for forenklet struktur og øget pålidelighed

Fleksibel spændingsregulering med trinkoblere uden kredsløb eller on-load

Flere kølemetoder: olie-nedsænket selvkøling, tvungen luftkøling, tvungen oliecirkulation

Høj overbelastningskapacitet og fremragende kortslutningsmodstandsevne

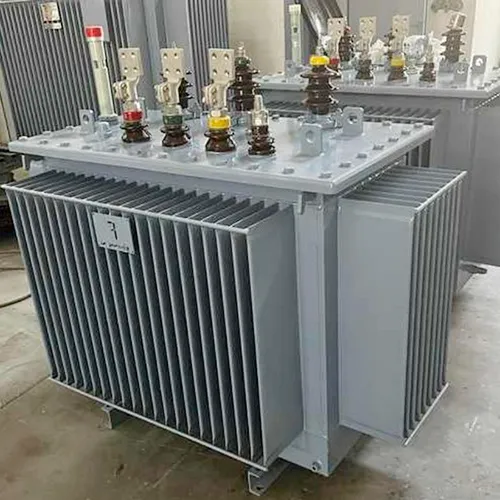

Fuldt forseglet korrugeret tankdesign forhindrer olieoxidation og fugtindtrængning

Støjsvag drift og høj energieffektivitet

Robust konstruktion velegnet til barske udendørs miljøer

Standardiserede dimensioner for nem installation og vedligeholdelse

Spørgsmål og svar: Nøgleindsigter om to-vindet trefaset højspændingstransformator

Q:Hvad er en to-vindet trefaset højspændingstransformator?

EN:En to-vindet trefaset højspændingstransformator består af to separate viklinger - en højspændings primærvikling og en lavspændings sekundær vikling - viklet omkring en fælles magnetisk kerne. Den bruges til at øge eller sænke spændingen i trefasede strømsystemer, hvilket tilbyder et enklere og mere pålideligt alternativ til tre-vindede eller automatiske transformerdesigns. Denne struktur er almindeligt anvendt i kraftværker, transformerstationer og industrielle applikationer, hvor der kun kræves to spændingsniveauer.

Q:Hvad gør denne transformer fleksibel i anvendelsen?

EN:Fleksibilitet opnås gennem to nøgleaspekter. For det første giver spændingsreguleringsmuligheder brugerne mulighed for at vælge enten ledningskoblere uden for kredsløbet til applikationer med stabile spændingskrav eller on-load trinkoblere til net med betydelige spændingsudsving – hvilket muliggør regulering uden at afbryde strømforsyningen. For det andet inkluderer kølemetodefleksibilitet olienedsænket selvkøling til standardapplikationer, tvungen luftkøling for øget kapacitet og tvungen oliecirkulation til højbelastnings- eller højtemperaturmiljøer, hvilket sikrer tilpasningsevne til forskellige installationsforhold.

Q:Hvordan forbedrer det to-vindede design pålideligheden?

EN:Med færre viklinger og enklere interne forbindelser sammenlignet med tre-vindede transformere, reducerer den to-vindede struktur potentielle fejlpunkter og forenkler fremstilling og vedligeholdelse. Dette resulterer i højere driftssikkerhed, lavere risiko for interne fejl og lettere fejlfinding, hvilket gør den ideel til kritiske applikationer såsom generator step-up eller hovednet understationer.

Q:Hvad er fordelene ved høj overbelastningskapacitet og kortslutningsmodstandsevne?

EN:Høj overbelastningskapacitet sikrer, at transformeren kan håndtere midlertidige belastningsstigninger uden overophedning eller ydeevneforringelse, hvilket er afgørende i industri- eller netmiljøer med svingende efterspørgsel. Fremragende kortslutningsmodstandsevne – opnået gennem optimerede viklingsstrukturer, robuste spændesystemer og højstyrke isoleringsmaterialer – beskytter transformeren mod mekaniske og termiske belastninger under netfejl, hvilket forlænger levetiden betydeligt.

Hovedapplikationsscenarier

Elproduktionsanlæg:Anvendes som generator step-up transformere til at forbinde generatorer til højspændings transmissionsnet.

Netunderstationer:Ideel til spændingstransformation mellem to netniveauer, såsom 110kV til 35kV eller 220kV til 110kV.

Industrielle strømsystemer:Giver højspænding til lavspændingskonvertering til store industrianlæg, der kræver pålidelig strømforsyning.

Integration af vedvarende energi:Velegnet til vindmølleparker og solenergianlæg, hvor spændingen øges til nettilslutning under udfordrende miljøforhold.

Infrastrukturprojekter:Implementeret i lufthavne, jernbaner, datacentre og hospitaler, der kræver høj pålidelighed og fleksible installationsmuligheder.

Produktparameter (specifikation)

Rating (kVA)	HV (kV)	LV (kV)	Vektor gruppe	Impedans (%)	Tab uden belastning (kW)	Lasttab (kW)	Ingen belastning strøm (%)	Vægt (kg)	Mål (L×B×H) mm
1000	35	10	YNd11	6.5	1.85	11.20	0.9	2850	1850×1300×1650
2000	35	10	YNd11	7.0	2.80	18.50	0.8	3850	2100×1450×1850
3150	35	10	YNd11	7.0	3.90	26.50	0.7	4950	2350×1600×2100
5000	35	10	YNd11	7.5	5.60	36.80	0.6	6650	2650×1800×2350
8000	35	10	YNd11	8.0	8.20	52.00	0.5	8850	2950×2000×2650
Bemærk: Tappeområde: ±5%, ±2×2,5%; Frekvens: 50Hz / 60Hz tilgængelig; Brugerdefinerede spændingsforhold fås efter anmodning.

Produktionsdetaljer

Kernemateriale og fremstillingsproces

Den to-vindede trefasede højspændingstransformatorkerne er fremstillet ved hjælp af koldvalset, kornorienteret siliciumstål med høj permeabilitet og et trinformet overlapningssamlingsdesign, der minimerer tomgangstab og reducerer magnetiseringsstrømmen. Kernelamineringer er præcisionsskåret og stables automatisk for at sikre tætte samlinger og ensartede magnetiske baner. Kernen er sikkert bundet med semi-tør glastape for at opretholde strukturel integritet og lav støjdrift.

Viklede struktur

Både højspændings- og lavspændingsviklinger er konstrueret ved hjælp af iltfrie kobberledere, der tilbyder høj ledningsevne og lave modstandstab. Lavspændingsviklingen vedtager en folie eller spiralformet struktur med langsgående oliekanaler, hvilket væsentligt forbedrer mekanisk styrke og kortslutningsmodstandsevne. Højspændingsviklingen er designet med interleaved eller kontinuerte skivekonfigurationer for at optimere spændingsfordeling og impulsstyrke.

Isolering og kølesystem

Mineralsk isoleringsolie af høj kvalitet eller miljøvenlig isoleringsvæske med højt brandpunkt bruges til at give fremragende dielektrisk styrke og kemisk stabilitet. Olie-papir-isoleringssystemet gennemgår vakuumtørrings- og oliepåfyldningsprocesser for at eliminere resterende fugt og luft, hvilket sikrer høj partiel afladningsstartspænding og langsigtet driftssikkerhed. Kølemuligheder omfatter olie-nedsænket selvkøling (ONAN), tvungen luftkøling (ONAF) og tvungen oliecirkulation (OFAF) for at opfylde forskellige anvendelseskrav.

Tank og tætningsstruktur

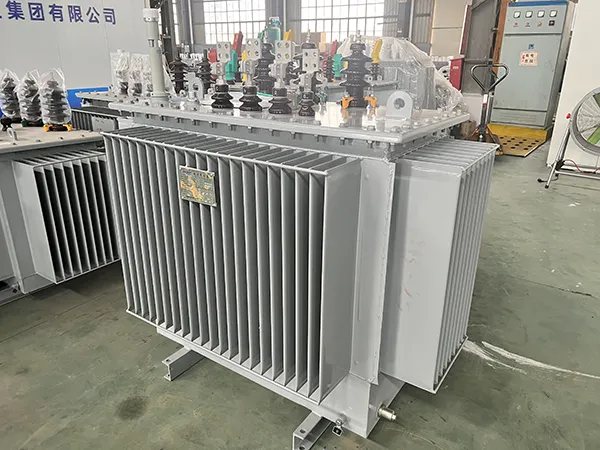

Den to-vindede trefasede højspændingstransformator har et korrugeret tankdesign. Det korrugerede tankdesign giver termisk ekspansionskompensation uden behov for en konservator. Den fuldt forseglede struktur forhindrer olieoxidation og fugtindtrængning, hvilket reducerer vedligeholdelsesfrekvensen og forlænger oliens levetid. Overtryksventiler og oliestandsmålere med lavniveaualarmer er standard for at sikre sikker drift under unormale forhold.

Beskyttelse og kontrolkonfiguration

Standardudstyr inkluderer en olietemperaturmåler med alarmkontakter, en viklingstemperaturindikator og en overtryksventil. Til applikationer, der kræver forbedret overvågning, er valgfri gasrelæer og fiberoptiske temperaturmålingssystemer tilgængelige for at muliggøre dynamisk belastningsstyring og tidlig fejldetektion.

Kvalitets- og testsikring

To-vindede trefasede højspændingstransformatorer skal gennemgå omfattende typetest og rutinetest før levering, herunder tests af tomgangstab og lasttab, kortslutningsimpedanstest, induceret overspændingsmodstandstest, delvis afladningstest og lynimpulstest. Alle nøglepræstationsindikatorer overstiger kravene i både nationale standarder og IEC-specifikationer, hvilket sikrer langsigtet stabil drift under komplekse feltforhold.

Produktets eftersalgsservice

Alle produkter er dækket af fem års garanti mod fabrikationsfejl ved normal brug, med garanteret lækagefri og malingfri drift.

Livsvarig servicesupport sikrer tilgængeligheden af reservedele og teknisk assistance gennem hele produktets livscyklus.

Designet til en levetid på ikke mindre end 30 år under korrekte vedligeholdelsesforhold.

I tilfælde af udstyrsfejl vil leverandøren reagere inden for en time efter meddelelsen og sende teknisk personale til stedet inden for 24 timer indenlandsk.

Serviceforpligtelse

Lugao Power Co., Ltd. opererer under et ISO 9001-2008 kvalitetsstyringssystem, der sikrer, at alle to-vindede trefasede højspændingstransformere opfylder 100 % kvalitetsstandarder, før de forlader fabrikken. Omfattende præ-salg, salg og eftersalgsservice leveres for at sikre fuldstændig kundetilfredshed.

Overholdelse af standarder:

GB1094.1~2-1996 GB1094.3-2003 GB1094.5-2008 GB/T6451-2015 JB/T3837-2010 GB/T311.1-3.11-97 IEC 60076-serien
