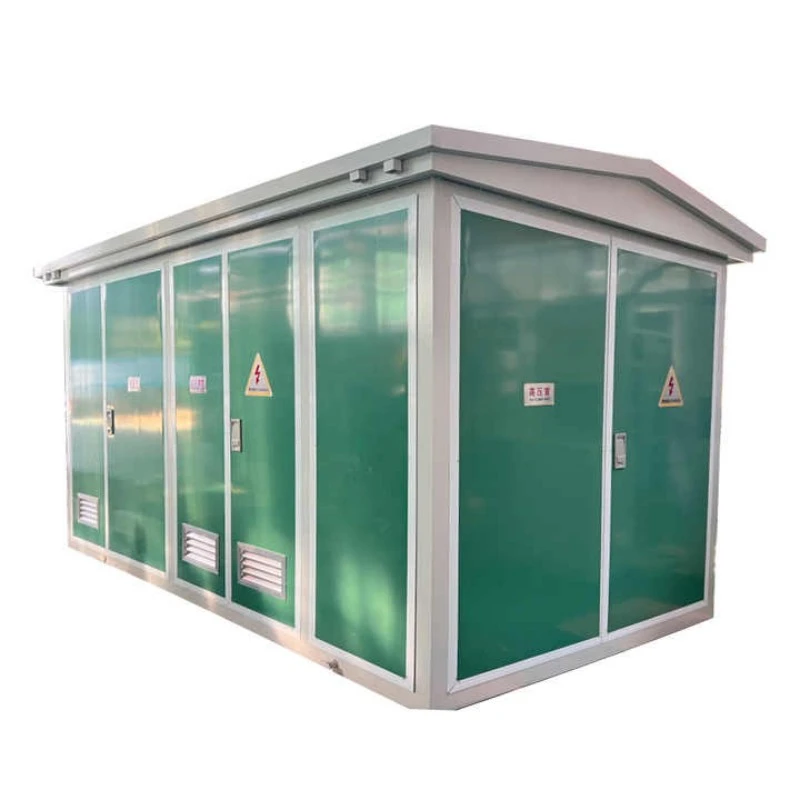

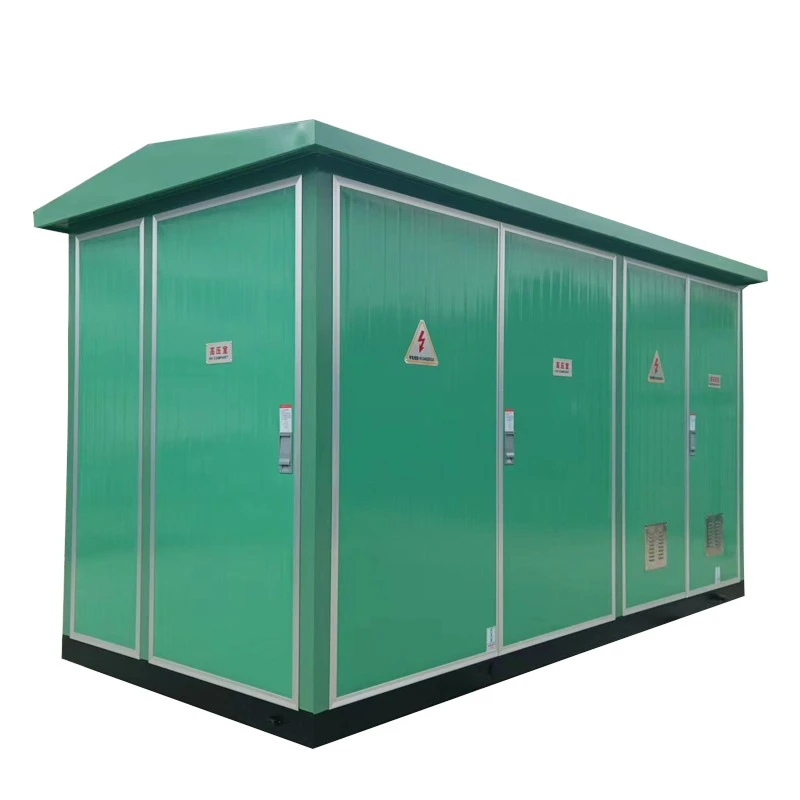

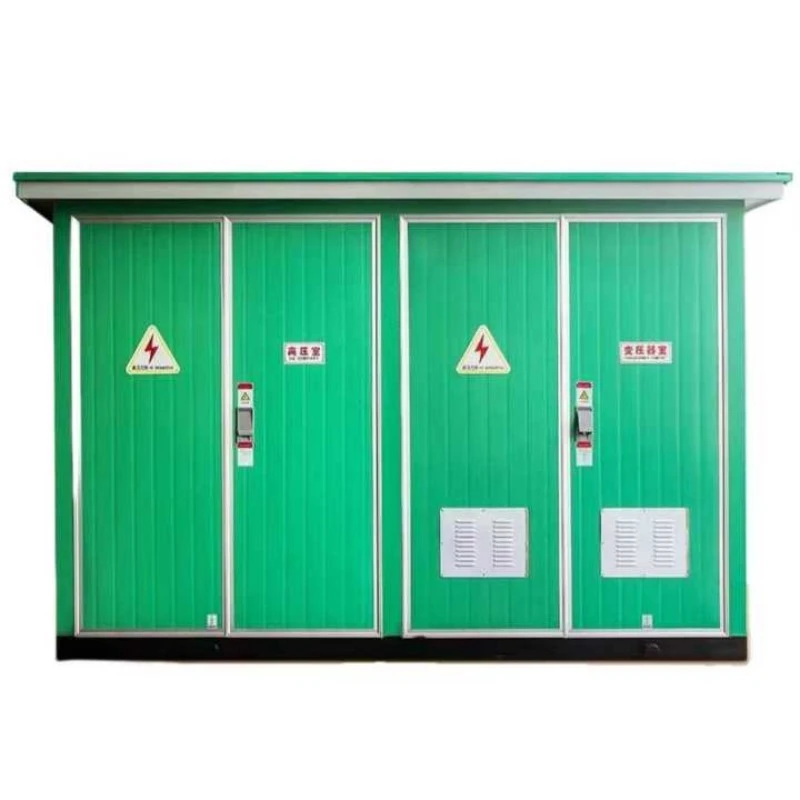

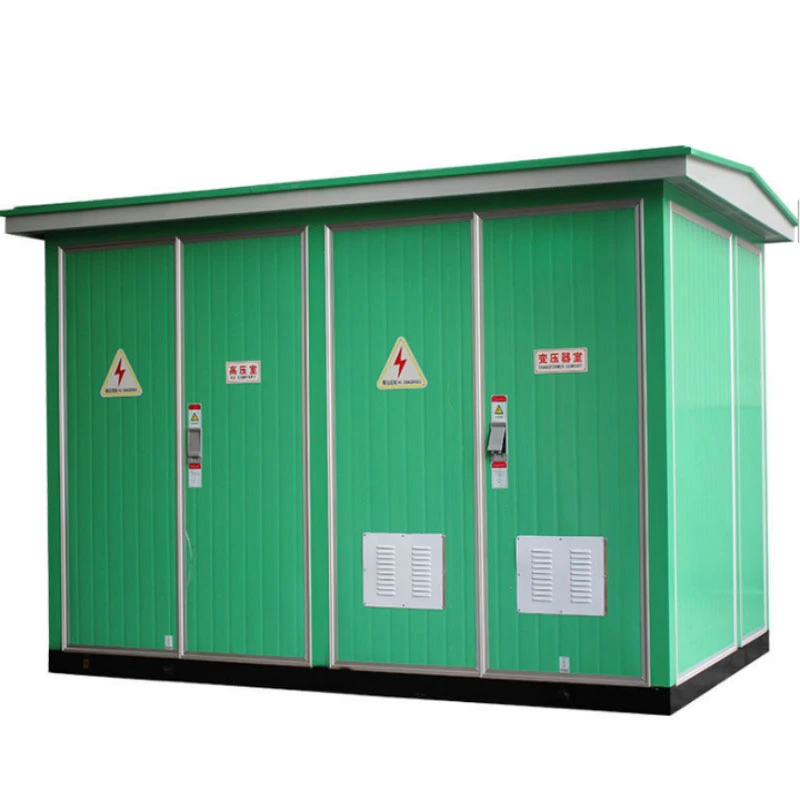

Intelligent præfabrikeret udendørs boks-type understation

Hvad er dette udstyr?

YB-24 intelligent præfabrikeret udendørs boks-type understation er en fabriksmonteret, kompakt strømfordelingsenhed, der integrererhøjspændingsanlæg, en strømtransformator og lavspændingsdistributionsudstyr til et enkelt vejrbestandigt kabinet. Det tilhører familien af ​​præfabrikerede understationer, også kendt som "kompakte understationer" eller "pakkede understationer."

Modelkodeopdeling:

YB — Præfabrikeret boks-type understation

24 — Designseriekode, der repræsenterer intelligent styring og modulær konfiguration

Hvad gør det?

Dette udstyrs kernefunktion er at modtage højspændingselektrisk energi (typisk 10kV eller 35kV), trappe den ned til lavspænding (400V/380V) gennem en integreret transformer og distribuere den sikkert til slutbrugerbelastninger såsom boligområder, kommercielle pladser, fabrikker eller EV-ladestationer.

I modsætning til traditionelle civilt byggede understationer kræver YB-24 ikke montering af individuelle komponenter på stedet. Den er fuldt forkablet, prætestet og sendt som en enkelt enhed. Den bruger en oliefri tør-type eller bionedbrydelig oliefyldt transformer (valgfri) og er afhængig af naturlig eller tvungen luftkøling. Det intelligente kontrolsystem muliggør fjerndataindsamling, fejlalarm og automatisk skift, hvilket gør det ideelt til smart grid-applikationer.

Produktfordele

YB-24 intelligente præfabrikerede udendørs boks-type understation tilbyder klare fordele i forhold til traditionelle understationer:

1. Pladsbesparelse og hurtig installation

Optager kun 40% af fodaftrykket på en konventionel civil transformerstation

Kan monteres på en simpel betonpude inden for 2-3 dage

Intet behov for separate udstyrsrum eller ventilationsskakte

2. Høj intelligens

Standard udstyret med RTU (Remote Terminal Unit)

Understøtter 4G/5G eller fiberkommunikation

Realtidsovervågning af spænding, strøm, effektfaktor, temperatur og dørstatus

Fjernudkobling/luk og parameterjustering

3. Sikkerhed og miljøbeskyttelse

Oliefrit design valgfrit (tør-type transformer)

Lysbuebestandigt højspændingsrum

IP54 beskyttelsesklassificering forhindrer indtrængning af støv og vand

Kabelindføring fra bunden, eliminerer udsatte strømførende dele

4. Omkostningseffektiv livscyklus

30–40 % lavere initialinvestering end civile transformerstationer

60 % reduktion i anlægsomkostninger

Lavere vedligeholdelsesomkostninger på grund af udskiftning af modulære komponenter

5. Tilpasningsevne til barske miljøer

Driftstemperaturområde: -25°C til +55°C

Anti-korrosionsbelægning til kyst- eller industriområder

Internt varmesystem valgfrit til kolde områder

Produktfunktion

Produktanvendelse

YB-24 intelligent præfabrikerede udendørs boks-type understation er velegnet til en lang række scenarier, hvor hurtig implementering, lille fodaftryk og intelligent drift er påkrævet.

Produktionsdetaljer

1. Fremstilling af kabinetter

CNC stansning, bukning og svejsning for høj præcision

Dobbeltlags pulverlakering (zinkrig primer + polyester topcoat) ≥80μm

Saltspraytest ≥500 timer

Tag med 5° hældning for at forhindre vandsamling

2. Internt layout

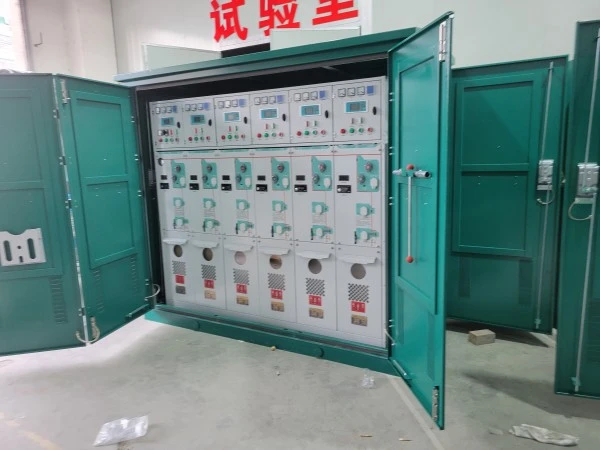

HV-rum: SF6-ringhovedenhed eller belastningsafbryder, lynafleder, højspændingssikring

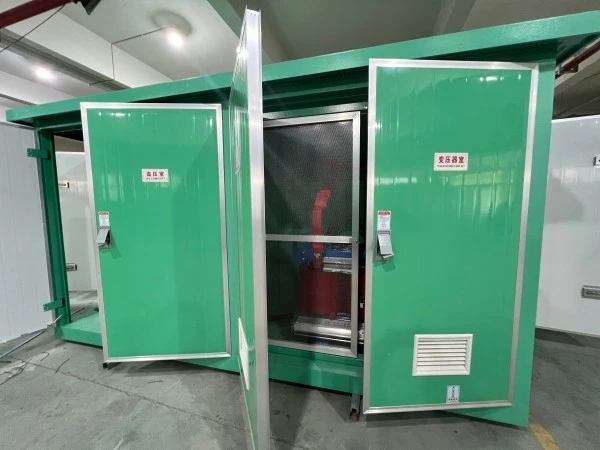

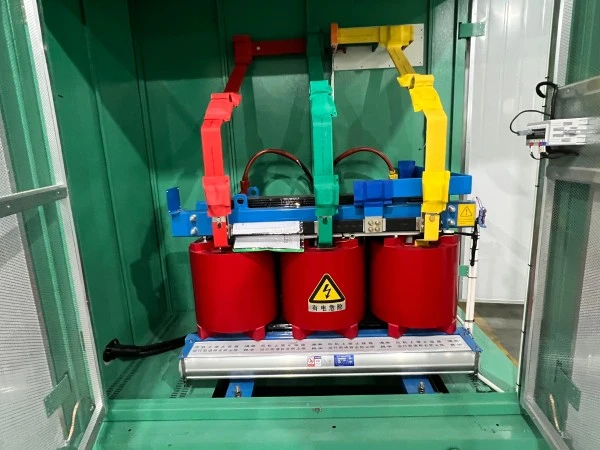

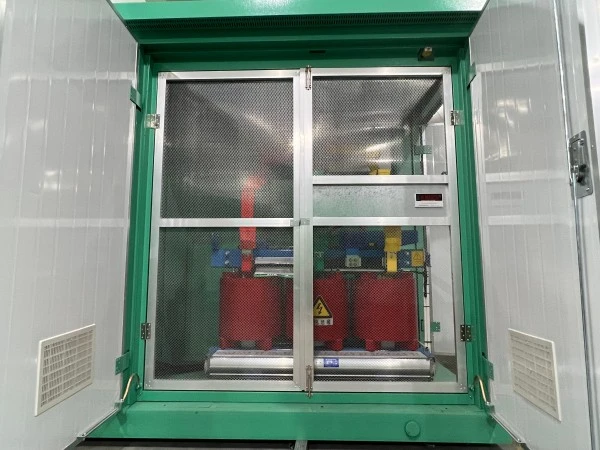

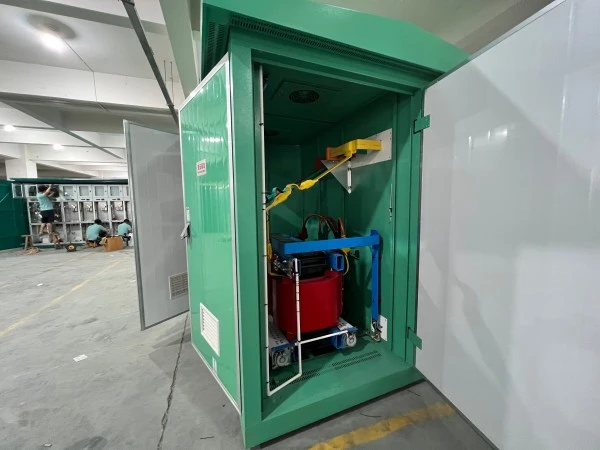

Transformerrum: Transformer monteret på ruller, aftageligt frontpanel for nem vedligeholdelse

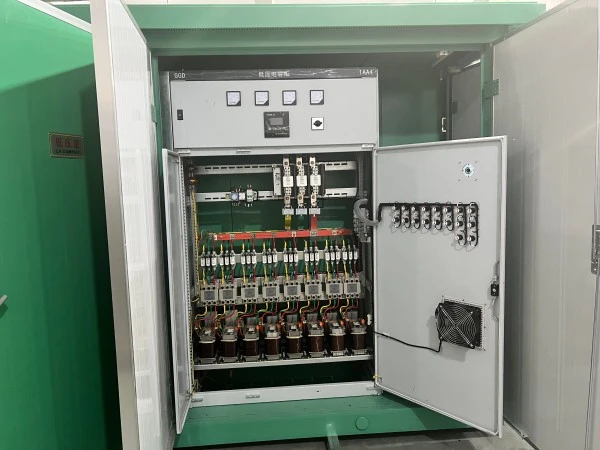

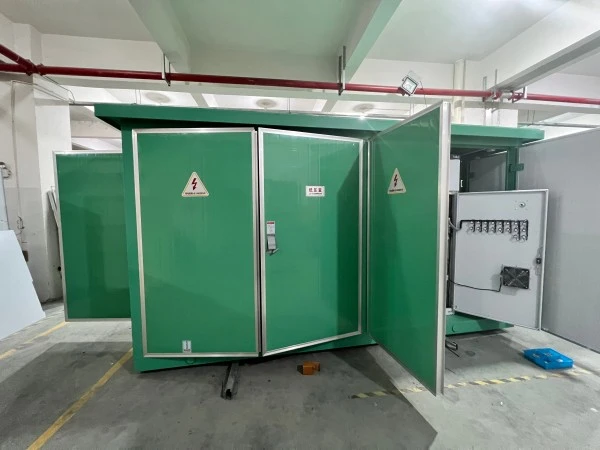

LV-rum: Hovedafbryder, grenafbrydere, automatisk kondensatorbank, intelligent overvågningsterminal

Alle rum adskilt af brandsikre metalskillevægge (Klasse A)

3. Intelligente systemdetaljer

Temperaturovervågning: PT100-sensorer på transformerviklinger og indvendigt kabinet

Dørstatus: Magnetisk kontaktkontakt med alarm til sky

Energimåling: Klasse 1 eller 0,5S tovejsmåler

Fjernbetjening: Understøtter IEC 60870-5-101/104, DNP3.0

Lokal kontrol: Adgangskodebeskyttet HMI med hændelseslogning

4. Kabelindgang og jordforbindelse

Bundkabelindgang med gummigennemføringer (IP54-klassificering bibeholdes)

Dedikeret kobberjordingsskinne (40×4 mm) i alle rum

Jordingsmodstand ≤4Ω

5. Kvalitetstest før levering

Strømfrekvensspændingsmodstandstest (35kV for HV-siden, 2,5kV for LV-siden)

Transformatoromdrejningsforhold og ubelastet tabstest

Intelligent systemkommunikationstest (30 min kontinuerlig ping)

Regntest (simuleret 10 mm/min i 1 time)

Emballage og eftersalgsservice

Emballage

Hele enhed pakket ind i strækfilm + bølgepap hjørner

Træpallebund med gaffeltruckslidser

Tørremiddelposer inde i kabinettet for at forhindre fugt under forsendelse

Alle udvendige åbninger forseglet med vandtæt tape

Forpligtelse til eftersalgsservice

Garantiperiode: 12 måneder fra forsendelsesdatoen (kan forlænges til 24 eller 36 måneder med betalt servicekontrakt)

Ofte stillede spørgsmål (FAQ)

Spørgsmål 1: Er YB-24 intelligent præfabrikeret udendørs boks-type understation velegnet til kystområder med høj saltholdighed?

A: Ja. Standardkabinettet bruger korrosionsbeskyttende pulverbelægning med en tykkelse ≥80μm og består en 500-timers saltspraytest. Til stærkt korrosive miljøer (f.eks. havne, kemiske fabrikker) tilbyder vi rustfrit stål 304/316 kabinetter og yderligere belægning på indvendige samleskinner.

Q2: Kan transformeren udskiftes uden at udskifte hele transformerstationen?

A: Ja. Transformatorrummet er designet med aftagelige sidepaneler og rulleskinner. Transformatoren kan trækkes ud forfra eller fra siden, og en erstatningsenhed kan indsættes uden at forstyrre HV- eller LV-rummene. Denne modularitet er en nøglefunktion i YB-24-designet.

Q3: Understøtter det intelligente system forbindelse til et tredjeparts SCADA-system?

A: Ja. Standardcontrolleren understøtter Modbus RTU over RS485 og Modbus TCP over Ethernet. Den kan også konfigureres til IEC 60870-5-101/104 eller DNP3.0 protokoller. Vi leverer et komplet registerkort til systemintegration.

Spørgsmål 4: Må YB-24 placeres i nærheden af ​​beboelsesbygninger med hensyn til støjgrænser?

A: Ja. Med en transformer af tør type er støjniveauet ≤55dB ved 1 meter, hvilket opfylder boliggrænserne. Til olienedsænkede transformere tilføjer vi vibrationsdæmpende puder og et akustisk kabinet inde i transformerrummet, hvilket reducerer støjen til ≤48dB.

Q5: Hvad er standard leveringstid?

A: For standardkonfigurationer (800kVA eller derunder, IP54, stålkabinet, med ringhovedenhed), er leveringen 15---20 arbejdsdage efter ordrebekræftelse. Tilpassede projekter (rustfrit stål, speciel farve, ekstra højde for luftledningsindgang) kræver 25---30 arbejdsdage.

Q6: Hvilke transformatortyper er tilgængelige til YB-24?

A: YB-24 kan konfigureres medolienedsænkede transformeresåsom S13/S20 eller epoxyharpiksstøbte tørtypetransformere såsom SCB13/SCB14, afhængigt af projektkrav, installationsmiljø, brandsikkerhedskrav og lokale standarder.
