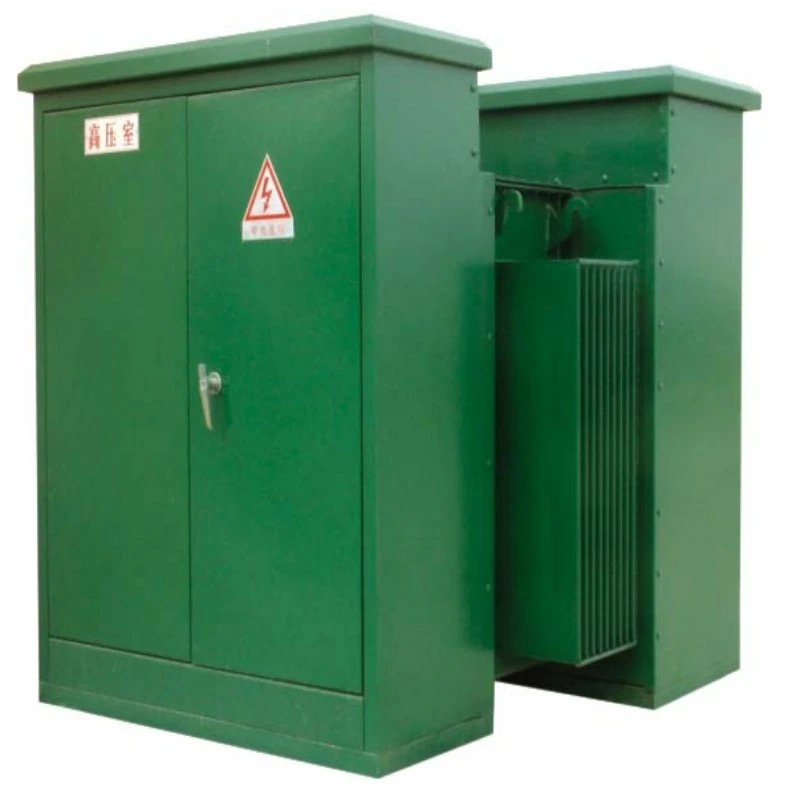

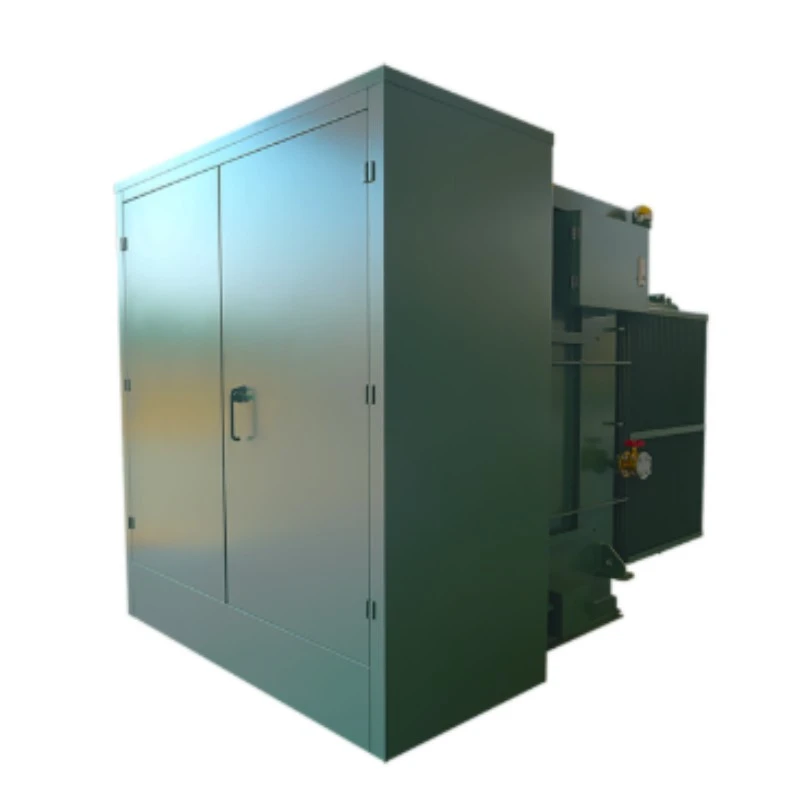

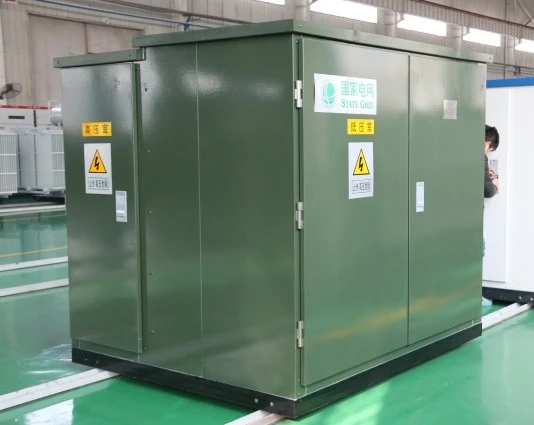

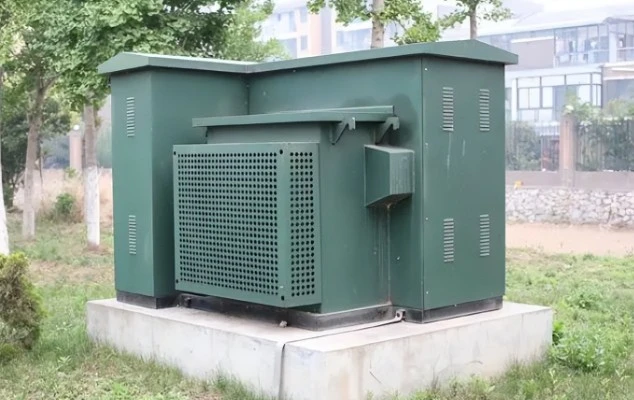

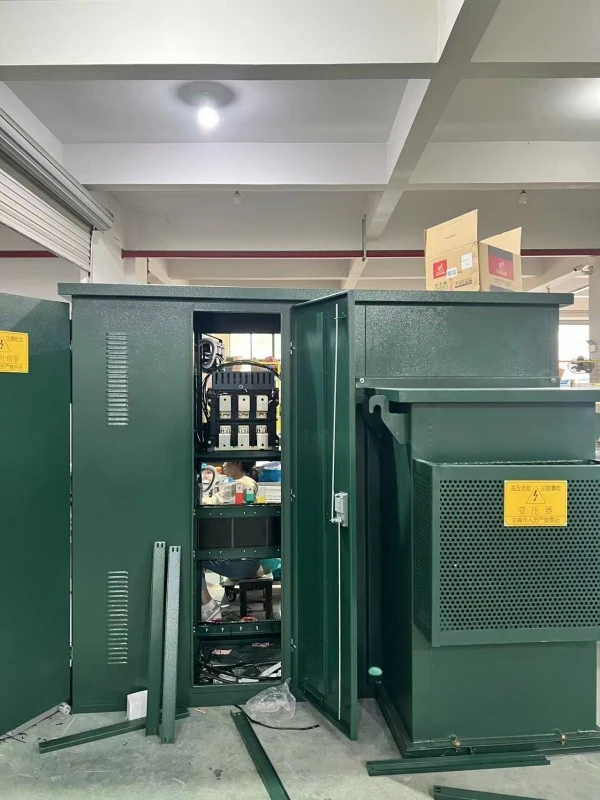

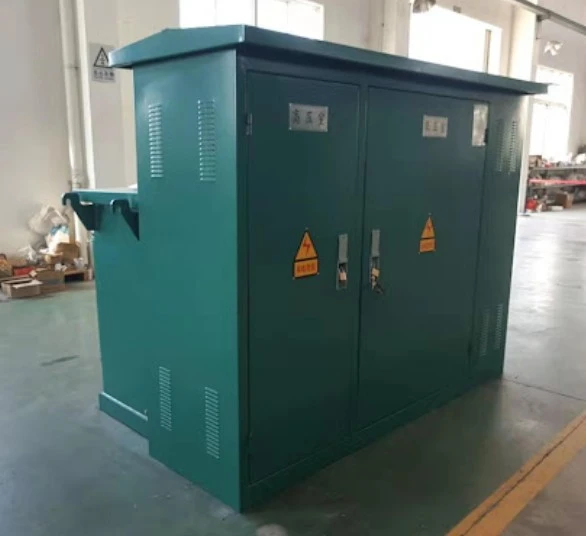

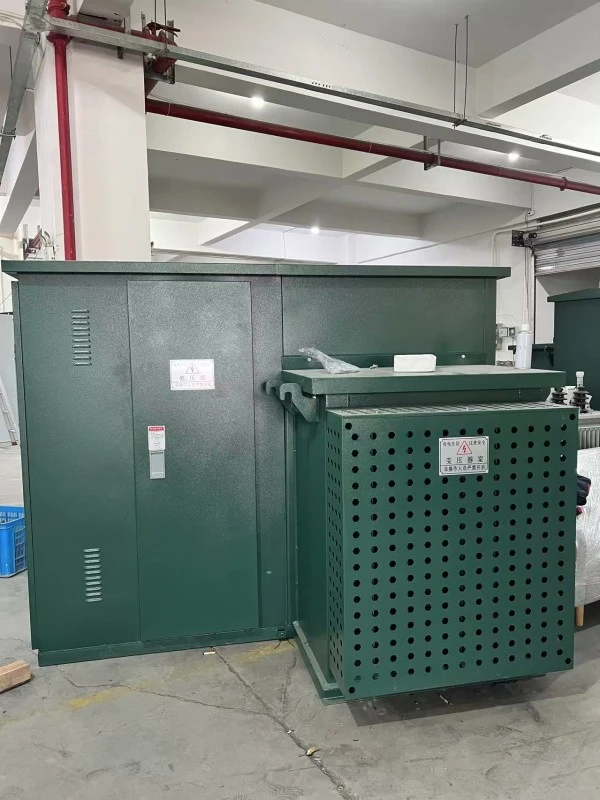

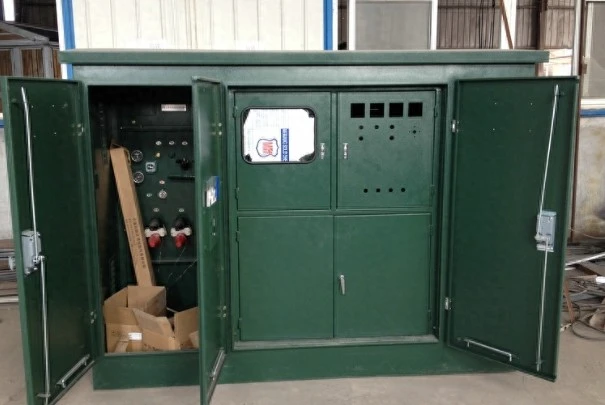

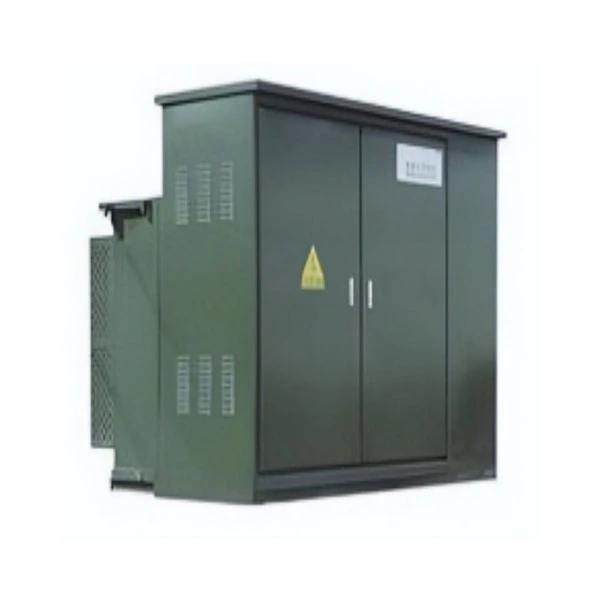

Transformer Oil Insulation Box-Type kompakt amerikansk type understation

Transformer olieisolering Box-Type kompakt amerikansk type understation er en fuldt integreret, præfabrikeret strømfordelingsløsning. Per definition er det en kompakt, glidemonteret enhed, der kombinerer enhøjspændingsanlæg, en olie-nedsænket krafttransformator og lavspændingsfordelingspaneler i et enkelt, forseglet metalkabinet.

Hvad det er:

I modsætning til traditionelle transformerstationer i europæisk stil, der adskiller komponenter, er detteEnhed af amerikansk typebruger transformatorolien som både en elektrisk isolator og et kølemedium. Transformatortanken er strukturelt integreret med kabinettet, hvilket skaber en ensartet "boks-type" formfaktor.

Hvad det gør:

Denne understation er designet til at omdanne højspændings primær elektricitet (typisk 12kV til 36kV) til lavspændingsbrugbar strøm (208V til 480V). Den udfører tre kritiske funktioner:

1. Spænding Step-Down: Reducerer mellemspænding til udnyttelsesspændinger.

2. Beskyttelse: Indeholder sikringer og afbrydere for at beskytte nedstrøms net mod fejl.

3. Distribution: Administrerer og distribuerer strøm til boligsamfund, kommercielle centre eller industrielle faciliteter.

Transformer olieisolering Box-Type kompakt amerikansk type understation udmærker sig i miljøer, hvor pladsen er en præmie, men pålideligheden ikke kan gå på kompromis. Det eliminerer behovet for en separat indhegnet gård eller en betonhvælving, da alle spændingsførende dele er helt lukkede.

Produktparameter (specifikation)

Produktfunktion og applikation

Spørgsmål 1: Hvad adskiller transformatorolieisoleringsboks-Type kompakt amerikansk understation fra en standard pad-monteret transformer?

A1: The difference lies in integration. A standard pad-mounted transformer is just a transformer. Vores Box-Type kompakte amerikanske understation inkluderer et højspændingsrum med belastningsafbrydere og sikringer plus et lavspændingsafbryderpanel. It is a "substation in a box," whereas a standard unit is simply a transformer. The oil insulation also provides superior arc-quenching capability during faults.

Q2: Hvordan gavner olieisoleringen min drift i ekstreme klimaer?

A2: Transformerolie har en højere dielektrisk styrke end luft og væsentlig bedre varmeledningsevne. I varmt klima (op til 50°C) absorberer olien varme fra kernen og spolerne og spreder den gennem de korrugerede tankvægge. I kolde klimaer bevarer olien en stabil viskositet, hvilket forhindrer indre buedannelse. Dette gør Transformer olieisolering Box-Type kompakt amerikansk understation ideel til ørkener, kystområder og sneklædte bjergpas.

Q4: Kan jeg tilpasse lavspændingsudgangskonfigurationen?

A4: Ja. Vi tilbyder konfigurerbare lavspændingspaneler med 2 til 8 måder, inklusive MCCB-udgange (Moulded Case Circuit Breaker). Du kan også tilføje målerum, lynafledere og automatiske effektfaktorkorrektionskondensatorer.

Applikationsscenarier

1. Boligunderafdelinger: Forsyner underjordiske fødenetværk til boligkomplekser.

2. Vind- og solfarme: Øger generatorspændingen eller sænker netspændingen til hjælpestrøm.

3. EV Ladestationer: Giver dedikeret 480V-3 fase strøm til hurtige DC opladere.

4. Industriparker: Fungerer som en midlertidig eller permanent kompakt transformerstation til byggekraft.

5. Byfornyelsesprojekter: Erstatter gamle transformatorer af hvælvingstype, hvor oversvømmelse er en risiko.

Produktionsdetaljer og konkurrencemæssige fordele

Detaljerede komponenter:

● Tankkonstruktion: Vores tank bruger 2,5 mm – 3,0 mm koldvalset stål (konkurrenter bruger ofte 1,5 mm). De korrugerede finner er robotsvejsede for 100% forebyggelse af olielækage.

● Kerne og viklinger: Vi bruger kornorienteret siliciumstål med høj permeabilitet (M4-kvalitet). Kobberviklingerne (ikke aluminium) er fuldt udglødet for at reducere hysteresetab.

● Oliekvalitet: Vi fylder med inhiberet transformerolie (IEC 60296 standard) med en gennemslagsspænding >60kV. Valgfrit: Naturlig ester (vegetabilsk olie) til bionedbrydelige krav.

● HV-kontakt: Inkluderer en 4-positions belastningsafbryder (lukket/åben/jordet/tilsluttet) med synlige pauseindikatorer.

● Malingssystem: 5-trins forbehandling + zinkrig epoxyprimer + polyester topcoat. Saltspray testet i 500+ timer.

Produktionsfordele vs. konkurrenter:

Ofte stillede spørgsmål

Q1: Transformer olieisolering Box-Type kompakt amerikansk understation ankom med lavt olietryk. Er det utæt?

A: Nej. Vi sender enheder med et lille nitrogentæppe for at forhindre oxidation. Trykmåleren kan vise nul. Efter påfyldning af frisk olie til niveauindikatoren (ca. 5-10 cm over kernen), lad det stå i 6 timer. Hvis niveauet falder igen inden for 24 timer, skal du kontakte os for en tætningsinspektion.

Spørgsmål 4: Leverer du reservedele til transformatorolieisoleringsboks-type kompakt amerikansk understation?

A: Ja. Vi lagerfører højspændingssikringer (bay-o-net stil), lavspændingsafbrydere, oliestandsmålere, overtryksventiler og pakningssæt i 10+ år. Bestil enhver reservedel via vores webportal til 48-timers forsendelse.

Q5: Hvordan tester jeg oliekvaliteten efter 2 års drift?

A: Brug en olie-dielektrisk styrketester (ASTM D877). Tag en prøve fra den nederste drænventil. Den dielektriske styrke skal være >30kV. Hvis den kommer under 20kV, filtrer olien eller udskift den. Vi anbefaler årlig analyse af opløst gas (DGA) for enheder over 1000kVA.

Spørgsmål 6: Er Transformer-olieisoleringsboks-Type kompakt amerikansk understation kompatibel med smart grid-systemer?

A: Absolut. Valgfrie tilføjelser inkluderer: 4G/5G fjernovervågningsenheder (olietemperatur, tryk, belastningsstrøm) og RS485/Modbus RTU-porte. Du kan integrere det direkte i dit SCADA-system.

Eftersalgsservice

Garantiperiode: 12 måneder fra idriftsættelsesdatoen eller 14 måneder fra forsendelsesdatoen (alt efter hvad der kommer først).

Dækning: Alle fabrikationsfejl inklusive kernefejl, viklingskortslutninger, olielækager fra svejsninger ogkoblingsudstyrmekanisk fejl.
